Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

  • Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
  • Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
  • В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

  1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.

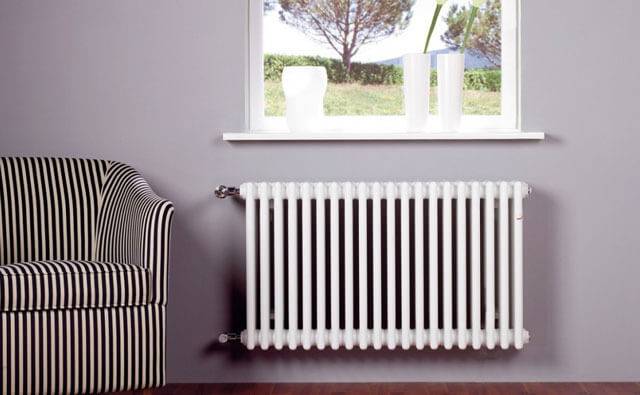

  2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

  1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
  2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
  3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
  4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Согласование замены элементов системы

Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.

Снятие батареи с кронштейнов

Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов :

  • Заявление с приложенным техническим паспортом на квартиру.
  • Документ, подтверждающий право собственности на квартиру.
  • Одобренный экспертизой тепловой расчет новых отопительных приборов.
  • Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).

Обратите внимание! Если радиатор меняют на аналогичный прибор отопления, разрешение получать не требуется. В этом случае управляющую компанию только предупреждают о проведении работ

Экспертиза теплового расчета требуется, если планируется:

  • поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
  • увеличить мощность имеющегося радиатора за счет добавления звеньев;
  • перенести прибор отопления в другую часть помещения.

Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

Газосварка

Уровень

Набор ключей

Рулетка и карандаш

Перфоратор

Материалы:

  • комплект батарей нужного размера;
  • уплотнитель (лен или лента ФУМ);
  • фурнитура (заглушки, тройники);
  • кран Маевского;
  • терморегулятор;
  • крепежные элементы (кронштейны).
Инструкция по монтажу чугунных батарей

Демонтаж старого радиатора

Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

Перед началом монтажа необходимо выполнить разметку под крепления для батареи

Общая схема разметки под кронштейны для радиатора

Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.

  • Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем.
  • Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать.
  • Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором.
  • Сделайте разметку на стене расположения будущих кронштейнов.

Монтируем кронштейны и устанавливаем на них батарею

Устанавливаем кронштейны в стену.

  • Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля.
  • Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры.
  • Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.

Подключение батареи

Байпасс

Начинаем подключение радиатора к системе отопления.

  • Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру.
  • Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем.
  • Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение.
  • Место сварки и изгиба тщательно зачищаем наждачной бумагой.
  • Окрашиваем поверхность батареи.

Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!

Финальная проверка

Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Зонирование

Чтобы пребывание в доме было комфортным и уютным, а расход тепловой энергии был экономным, необходимо правильно распределить тепло по помещениям. При этом можно взять за основу следующие правила:

  • Средняя комфортная температура в помещениях не должна превышать 24С.
  • В спальне комфорт ощущается при температуре 22С -25С.
  • Для ванной комнаты и санузла показатели снижаются до 21С. Такой же показатель установлен для гостевых комнат.
  • В кухне, столовой и рабочих зонах можно снизить температуру до 18-22 градусов.
  • Для комфортного пребывания в прихожей, гараже и проходной зоне можно установить температуру в пределах 12С.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая

Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа. Методы установки батарей:

Методы установки батарей:

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Подготовка к монтажу

На стадии подготовки чугунных радиаторов к монтажу в систему отопления выполняются следующие задачи:

  • подбор подходящей батареи, ее приобретение;
  • покупка дополнительных элементов (кран Маевского, крепежные кронштейны, сгоны, краска, герметик, пакля);
  • подготовка рабочих инструментов для монтажа батарей.

Отопительные радиаторы, изготовленные из чугуна, могут вынести давление во время работы до 9 атмосфер, а перед их поступлением на продажу они проходят индивидуальное гидравлическое тестирование.

На протяжении одной минуты такая чугунная батарея выдерживает давление 15 атмосфер, но, учитывая хрупкость изделий из чугуна, следует крайне аккуратно их перевозить. Иногда даже возможны варианты разбора на секции перед транспортировкой.

По окончании тестовых испытаний, изделие окрашивают и высушивают. К лакокрасочной продукции предъявляются основные условия, отвечающие следующим техническим характеристикам:

Окрашивание чугунных радиаторов

  • устойчивость к влиянию коррозийных процессов;
  • устойчивость к воздействию высоких температур. В то же время температура для радиатора по стандартам не должна превышать 80 градусов;
  • краска не должна менять цвет во время эксплуатации батареи.

Для окраски чугунных радиаторов наиболее всего подходит эмалевая лакокрасочная продукция. Такие краски батареи не содержат вредных составляющих, способных испаряться во время окрашивания или высушивания. Также вполне подходит лакокрасочная продукция на основе акрила. Ее достоинствами выступает способность выдерживать высокие температуры и способность не нарушать структуры покрытия, то есть не трескаться.

Чтобы не пропускать холод с улицы, монтаж чугунных радиаторов следует производить под оконным проемом.

Благодаря этому создается тепловой занавес. По стандартам батарее положено занимать расстояние, не превышающее 70% от оконного проема.

Для наиболее эффективной циркуляции тепла следует соблюдать нижеуказанные требования:

  • расположение изделия от верхней ее части до подоконника и от пола до нижней ее части должно быть равным примерно 5-10 см, а от стены нужно оставлять промежуток 2-5 см;
  • ребра батареи следует располагать исключительно вертикально;
  • центр прибора должен совпадать с центром оконного проема, максимально возможное отклонение не должно превышать 2 см;
  • подключать радиатор необходимо лишь после его установки;
  • в пределах одного помещения, все батареи следует устанавливать на одном уровне.

Выбор места под оконным проемом

Система с однотрубной разводкой

Эта схема является более дешевым и простым решением проблемы, как правильно смонтировать систему отопления. Монтаж выполняется в виде замкнутого кольца, где все батареи последовательно соединены друг с другом, а теплоноситель перемещается по батареям и возвращается в котел.

Такая схема позволяет получить некоторую экономию за счет простого монтажа и проектирования. Однако один существенный недостаток очень часто заставляет делать выбор в пользу двухтрубной системы. Дело в том, что теплоноситель в процессе перемещения по трубам и радиаторам постепенно остывает. Это приводит к тому, что в последнем радиаторе вода имеет более низкую температуру. Увеличение мощности котла приводит к сильному нагреванию первых батарей. Добавление определенного количества секций на последней батарее также нельзя назвать эффективным. Это доставляет некоторые неудобства, поэтому очень часто домовладельцы отказываются от простой и дешевой однотрубной разводки.

Решить проблему такого плана помогает насос для принудительной циркуляции теплоносителя. Устройство подключается к котлу, и жидкость перемещается по системе, практически не меняя температуры.

Однако и в этом случае есть свои недостатки:

  • Во-первых, приобретение насоса – это дополнительные расходы, что приводит к увеличению затрат на монтаж отопительной системы в частном доме.
  • Насос необходимо подключать к сети электропитания, что становится причиной увеличения потребляемой электроэнергии.
  • Зависимость от электричества делает малоэффективной работу насоса при отключении электроэнергии, следовательно, нет света – нет тепла в помещении.

Особенности организации системы отопления своими руками

Подключение отопления в частном доме своими руками начинается с монтажных работ по установке и обвязке котла. Если мощность прибора не превышает 60 кВт, его разрешается монтировать в кухонном помещении. Для более мощных теплогенераторов потребуется специальная котельная. Нагревательные приборы с открытой камерой сгорания, рассчитанные на сжигание разных видов топлива, нуждаются в хорошем притоке воздуха. Кроме того, потребуется дымоход, чтобы отводить продукты горения. Чтобы вода двигалась естественным образом, патрубок обратки котла должен находиться ниже, чем уровень батарей на первом этаже.

При установке теплогенератора необходимо учитывать минимально допустимые расстояния до стен и прочих приборов. Чаще всего эти указания имеются в прилагаемой к изделию инструкции.

При отсутствии специальных указаний при установке котла используются такие правила:

  1. Ширина прохода с лицевой стороны котла должна быть не менее 1м.
  2. Если нужды в обслуживании прибора с боковой и задней части не имеется, то там оставляется промежуток от 70 до 150 см.
  3. Соседние приборы должны располагаться не ближе 70 см.
  4. Если монтируются два котла рядом, то между ними должен быть проход в 1 м. Если установка проводится напротив, дистанция увеличивается до 2-х метров.
  5. Монтаж подвесным способом дает возможность обойтись без боковых проходов: главное, чтобы был зазор спереди для простоты обслуживания.

Двухтрубное отопление

Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.

Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.
