Принцип работы и устройство парового котла – различия, преимущества

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

  1. Плановые осмотры работоспособности котельного оборудования, по графику.
  2. Определение нарушений работы котла: перегревы, возгорания, засорения.
  3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
  4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
  5. Проверка питательной системы котлоагрегата.
  6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
  7. Профосмотр и проверка вспомогательного оборудования.
  8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
  9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
  10. Проверка работы электрооборудования и автоматики защиты.
  11. Проверка работы гарнитуры котла.
  12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

Каркас котла с лестницами и площадками для обслуживания

Каркас — металлическая конструкция из колонн, балок и связей, которые установлены на фундаменте и предназначены для соединения и крепления элементов котла.

Каркасом называют металлическую конструкцию, предназначенную для установки на ней барабанов и крепления всех поверхностей нагрева, обмуровки, площадок, лестниц и других деталей и конструкций котла.

Каркас котла средней мощности состоит из вертикальных колонн, установленных на фундаменте, опорных и вспомогательных горизонтальных балок, ферм и соединяющих ригелей. Основные элементы каркаса, как правило, выносятся за обмуровку, и нагрев его элементов не допускается выше 70 С.

Для удобного и безопасного обслуживания котла, его арматуры и гарнитуры должны быть установлены постоянные лестницы и площадки из огнестойких материалов, снабженные металлическими перилами.

Металлические площадки и ступени лестниц могут быть выполнены:

  • а) из рифленой листовой стали или из листов с негладкой поверхностью, полученной наплавкой или другим способом;
  • б) из сотовой или полосовой стали (на ребро) с размером ячеек не более 12 см2;
  • в) из просечно-вытяжных листов.

Применять гладкие площадки и ступени, а также изготовлять их из прутковой (круглой) стали запрещается.

Лестницы высотой более 1,5 м, предназначенные для систематического обслуживания оборудования, должны иметь угол наклона к горизонтали не более 50 град.

Размеры лестниц должны быть: по ширине — не менее 600 мм, по высоте между ступенями — не более 200 мм и по ширине ступеней — не менее 80 мм. Лестницы должны иметь площадки через каждые 3-4 м по высоте.

Ширина площадок, предназначенных для обслуживания арматуры, контрольно-измерительных и регулирующих приборов, должна быть не менее 800 мм, а остальных площадок — не менее 600 мм.

Расстояние по вертикали от площадок обслуживания водоуказательных приборов до середины водоуказательных стенок должно быть не менее 1 м и не более 1,5 м.

Площадки и верхняя часть обмуровки котлов, с которых производится обслуживание, должны иметь металлические перила высотой не менее 0,9 м со сплошной обшивкой по низу на высоту не менее 100 мм.

Опорные конструкции котла являются важнейшими его элементами, обеспечивающими безопасность эксплуатации. Поэтому необходимо следить за их сохранностью, проводя своевременный ремонт, не допускать нагрева балок и особенно колонн, обваливания обмуровки.

Утюг с отпариванием некоторые называют парогенератором

Итак, начнем с самого простого и известного всем устройства: утюга с отпариванием. Несмотря на такое громкое название, по своей сути это обычный утюг с возможностью включить режим отпаривания. Данная конструкция известна всем и давно. Конечно, утюги такого плана претерпели некоторые изменения как в дизайне, так и в функциональности, но как были орудием ручного труда, так им и остались.

Чем хорош утюг с отпариванием

Одним из преимуществ утюга с эффектом отпаривания является огромный выбор моделей как по дизайну, так и по ценовой группе.

Еще одним плюсом является мобильность данного устройства. В любом месте в любое время вы сможете отутюжить или отпарить вещи. Приобретая небольшую по размерам модель утюга, можно брать его в поездки.

Универсальность прибора. Иногда хозяйке приходится сталкиваться с трудно разглаживаемыми вещами (заглаженными складками, пересушенным бельем, плотной тканью) – тут на помощь придет эффект отпаривания. Процесс глажки облегчается на порядок благодаря возможности парового удара и увлажнения.

Минусы устройства

  • На удивление, все та же универсальность. Из-за того, что в одном устройстве приходится устанавливать и резервуар для воды и нагревательные элементы, конструкция получается громоздкой, тяжелой и лишается некоторых полезных функций (в частности, вертикального отпаривания, хотя у некоторых моделей она все же присутствует).
  • Еще одним минусом является необходимость в процессе использовать гладильную доску.
  • Контакт горячей подошвы с материалом увеличивает шанс испортить любимую вещь.
  • Нет возможности гладить вещи с декоративными элементами (стразы, бантики, кружева).
  • Маленький резервуар с водой. Как следствие — короткий период работы между заливом жидкости.

На что стоит обратить внимание при выборе

  1. Материал подошвы. Профессионалы советуют покупать устройства с тефлоновыми покрытиями. Они более гладкие, стойки к повреждениям и пригоранию.
  2. Мощность устройства. Хороший утюг не может иметь мощность менее 1300Вт.
  3. Количество рабочих режимов. Чем их больше, тем лучше.
  4. Объем резервуара для воды. Чем он больше, тем меньше необходимо циклов долива жидкости. Однако этот фактор влияет и на вес утюга и на его размеры.
  5. Защита от накипи. Если присутствует этот параметр, то в утюг можно наливать любую воду, даже из под крана. Если ее нет – вам придется использовать только дистиллированную.
  6. Противокапельная система. Эта функция позволяет снизить количество конденсата на подошве утюга, что исключит излишнее намокание вещей.

Вместо утюга можно использовать паровую станцию или отпариватель, выбрать между ними будет нелегко, так как каждое устройство по-своему хорошо.

Камеры сгорания, дымоходы, газовые горелки и их виды

Камера сгорания открытого типа. Обычно такие приборы имеют мощность, превышающую 30 кВт, и им требуется дымоход высотой не менее 4 м. Кислород, необходимый для горения, в газовый котел поступает из помещения, где он установлен. Здесь же образуются продукты сгорания, что при недостаточной тяге и вентиляции в помещении может привести к отравлению угарным газом. Естественно, на выбор влияет наличие места установки. У напольного газового котла мощность больше, чем у настенного котла, и они в основном имеют камеры сгорания открытого типа. Для установки напольных газовых котлов требуется отдельное, хорошо вентилируемое помещение.

Варианты дымоходов для газовых котлов.

Камера сгорания закрытого типа. Такими камерами в основном оборудуют настенные котлы мощностью до 35 кВт. Такой мощности достаточно, чтобы обогреть помещение площадью, не превышающей 300 м². Следовательно, для выбора котла необходимо рассчитать требуемую мощность. Для этих камер необходимо делать дымоход специальной конструкции, коаксиальный, или труба в трубе. Продукты сгорания с помощью вентилятора поступают наружу по внутренней трубе, а вместо них по внешней трубе воздух поступает внутрь камеры сгорания. Для того чтобы дым не попадал обратно в камеру, внутренняя труба на выходе должна быть длиннее наружной.

Коаксиальный дымоход применяют не только в газовых котлах с камерами закрытого типа. Прежде чем делать выбор, параметры дымохода нужно рассчитать с учетом мощности котла, температуры наружного воздуха и даже толщины стены. Их устанавливают с небольшим наклоном, обеспечивающим накопление конденсата в специальном водосборнике. Их также оборудуют очистителем наружного воздуха.

В стене отверстие для дымохода должно быть на 1,5 м выше котла.

Котлам с камерами сгорания закрытого типа и с коаксиальным дымоходом не требуется дополнительной вентиляции помещения, но их существенным недостатком является наличие вентилятора, работающего от электросети.

Газовые горелки. Они бывают надувные и атмосферные. Котлов с атмосферными горелками в продаже становится все меньше. Их заменяют более эффективными надувными горелками. Следует отметить, что такой тип горелок в котлах разных производителей оказывается взаимозаменяемым. Недостатком является шум в процессе работы.

https://youtube.com/watch?v=apDoB4KZNWs

Для каких помещений подходит паровое отопление?

Паровое отопление применяется в определенных случаях, в основном, когда целесообразно утилизировать энергию дымовых газов от какого-либо производства. Как правило, чаще всего отапливаются производственные площади (цеха, мастерские, подсобные помещения, гаражи).

В настоящее время отопление паровым способом жилых помещений применяется редко, так как сложно регулировать температурный режим и существует опасность ожога паром при повреждении отопительной системы.

Паровые котлы, работающие на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых нужно установить определенную температуру за короткий период времени. Объясняется это малой инерционностью паровых систем и большой отдачей тепловой энергии. Пар, кроме передачи своего тепла, передает скрытый тип тепловой энергии во время своей конденсации, которая была получена в процессе испарения. То есть тепловая энергия передается не только за счет охлаждения массы пара, но и за счет его конденсации.

Разбираемся, как выгодно печи для гаража купить и не ошибиться при выборе. Для каких целей, какие нормы и прочее можно узнать в статье печь буржуйка для гаража.


Схема парового отопления дома

Достоинства парового отопления:

  • можно применять радиаторы меньшей площади, за счет большой ∆t;
  • быстрое достижение требуемой температуры в помещении;
  • малый объем сконденсированной воды на возвратном трубопроводе, позволяет применять трубы небольшого диаметра;
  • возможность сократить расходы на отопление при возможности утилизации дымовых газов в парогенераторе.

Недостатки:

  • невозможность регулировки температуры радиаторов;
  • вероятность ожога при прикосновении к элементам отопительной системы (температура 120-130 С);
  • высокий уровень шума работы паровых котлов;
  • потери тепла в магистралях.
  • Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от поставленных задач и финансовой целесообразности их использования.


Котел паровой, цена зависит от объема

Топливные ресурсы

Пиролизный котел позволяет использовать разнообразные отходы, при этом КПД будет варьироваться от 80- 96%, согласно составу энергоносителей.

Подходят следующие виды топлива:

  • дерево и отходы из него, куски ДСП, опилки, обрезки, кора, шпалы, окрашенные доски;
  • резиновые отходы, покрышки от любого автомобиля, отходы от производства резиновых изделий;
  • пластиковая тара, упаковочные материалы, обломки пластиковых изделий, отходы от производства пластмассы, корпусные изделия;
  • кожа, дермантин, тряпочные отходы, остатки от производства швейных, обувных изделий;
  • бумага, картон;
  • строительные отходы, битумные куски, рубероид.

Какой паровой котёл лучше

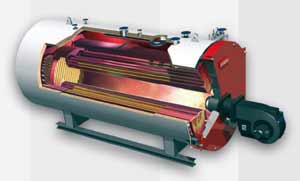

Газотрубные паровые котлы имеют больший диаметр труб, что позволяет работать с давлением не более 1 мПа. Также котлы данного типа способны вырабатывать не более 360 кВт тепловой энергии. Слабым местом данного устройства является – большой размер трубопроводов, что может привести к повышенному парообразованию. Повышенное парообразование способствует увеличению давления. Большое давление может использоваться только в толстостенных трубопроводах, что ощутимо увеличивает стоимость парового котла.

Водотрубные паровые котлы имеют более высокую мощность, нежели газотрубный. В водотрубных котлах используются трубопроводы с небольшим диаметром, что позволяет развить большое давление внутри такого котла. Также водотрубные паровые котлы способны работать с очень высокими температурами, которые недоступны газотрубным котлам.

Принцип работы судового котла

На судах различного назначения неотъемлемым и важным ресурсом является водяной пар, который служит для разных целей. Если на судне предусмотрена паросиловая установка, то пар необходим для вращения паровых турбин валопровода судна и, как следствие, передачи энергии движителю.

Если на судах установлены дизельные или газотурбинные двигатели, то пар требуется для выработки электроэнергии в турбогенераторах, а также для целей отопления и бытовых хозяйственных нужд. За производство водяного пара отвечает паровой котёл, который производит перегретый и влажный водяной пар под давлением.

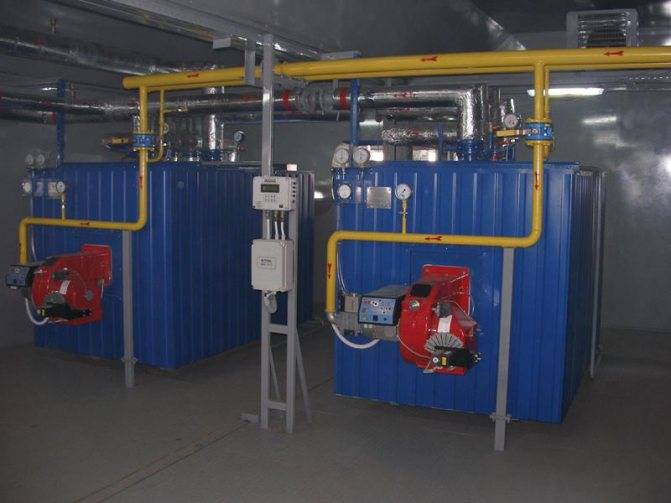

Работающий котел Российского производства

Принцип работы заключается в подведении тепла, полученного путём сгорания органического топлива, к воде и образовании пара.

Судовые котлы классифицируются по следующим характеристикам:

  1. Обтекание теплообменника горячими газами (водотрубные, огнетрубные, комбинированные);
  2. Назначение (главные, вспомогательные);
  3. Способ циркуляции воды (естественная, принудительная);
  4. Тяга и дутьё (естественная или принудительная тяга и дутьё);
  5. Вид топлива (жидкое, твёрдое, газообразное);
  6. Параметры пара (низкого давления – до 150 кН/кв.м., среднего давления – от 160 до 280 кН/кв.м., высокого давления – от 610 до 1000 кН/кв.м.)

Со структурой судового парового котла можно ознакомиться на рисунке 1, где указаны схемы судовых котлов разных типов.
Основные части парового котла это топка (I) и несколько рекуперативных теплообменников, находящихся за ней: пароперегреватель (II), испаритель (III), водоподогреватель (IV) и воздухоподогреватель (V). Конструкция котла судового подразумевает разделение горячих дымовых газов и холодных пара, воздуха и воды герметичной перегородкой для того, чтобы среды обменивались теплотой, не смешиваясь.
Функция пароперегревателя заключена в его названии, испаритель образует пар из воды,водо- и воздухоподогреватели соответственно названию. Основная нагреваемая поверхность это испаритель, а остальные теплообменники представляют собой дополнительную.


Узлы и системы котельной установки:

  • паровой котёл;
  • питательная система, включающая подогреватели воды, насоса, трубопрово¬дов, из¬мерительных приборов и арматуры;
  • паровую систему для раздачи пара потребителям;
  • топливную систему;
  • газовоздушную систему (газоход, дымовая труба, вентилятор, воздушные коробы и др.)

Помимо прочего котельная установка снабжена системами автоматического регулирования подачи воды, топлива и воздуха в котёл, системами водоподготовки, защиты парового котла.
Если на корабле установлен утилизационный котёл, то благодаря использованию теплоты исходящих газов – утилизации – обеспечиваются технологические процессы, не связанные с движением судна.

Водяное отопление. Принцип действия. Элементы конструкции.

Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.

В зависимости от вида топлива котлы подразделяются на:

  • газовые,
  • твердотопливные,
  • на жидком топливе,
  • электрические.

Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.

Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.

Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.

Площадь дома, кв. м.     Мощность котла, кВт60-200                                 до 25200-300                                25-35300-600                                35-60600-1200                              60-100

Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.

Радиаторы водяного отопления бывают:

  • чугунные,
  • стальные,
  • алюминиевые,
  • биметалличесие.

Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.

Принцип работы

Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.

Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.

Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.

Принцип работы котла

Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.

На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.

Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.

Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:

  1. Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
  2. Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
  3. При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.

Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.

Элементы, которые повышают эффективность котла парового типа

Современный котёл парового типа оборудован не только трубопроводами и топкой, но также в нём используются вспомогательные узлы. Эти дополнительные элементы способствуют не только поднятию температуры пара в установке, но и могут повышать рабочее давление, а также способствуют более интенсивному парообразованию. В перечень таких полезных элементов паровой установки входят:

  1. Сепаратор, с помощью которого пар отделяется от влаги. Данное приспособление в несколько раз увеличивает коэффициент полезного действия парового котла.
  2. Пароперегреватель, с помощью которого температура пара нагревается свыше 100 градусов по Цельсию. Этот элемент также ощутимо повышает КПД парового котла, поскольку способен нагреть сухой пар до 500 градусов. Такими вспомогательными приспособлениями комплектуются паровые установки, которые применяются в АЭС.
  3. Аккумулятор пара, который способен накапливать пар, и в момент необходимости обратно отдавать его в рабочую магистраль.
  4. Подготавливающие устройство, с помощью которого из обычной воды вытесняется излишний кислород. Данное приспособление в разы увеличивает срок службы паровой установки, поскольку малая концентрация кислорода в теплоносителе препятствует возникновению коррозии и накипи.

Также в современных паровых установках используются дополнительные элементы, с помощью которых удаляется конденсат, регулируется потребление топлива и расход воды, а также осуществляется управление котлом и контроль всех его параметров.

Наши проекты

Термомасляные котелы типа HG 4.000

Термомасляный котел типа HG 4.000. По заказу Морского торгового порта в городе Калининград, компания BBS GmbH произвела поставку двух…

Термомасляные генераторы в морском исполнении HG 12000

BBS GmbH произвела поставку для третьей по величине нефтяной компании Китайской Народной Республики «Китайская национальная оффшорная нефтяная корпорация» трёх…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Корабельный паровой котел типа HDK-M 1.000

Для судоходной компании «BLS AG» из Швейцарии в 2018 году мы поставили корабельный паровой котел высокого давления типа HDK-M…

Паровые котлы тип HDK 10.000

для одного немецкого предприятия в Россию город Казань, BBS GmbH произвела поставку двух паровых котлов типа HDK. Паровые котлы…

Термомасляные котлы утилизаторы

для предприятия ИООО «ВМГ Индустри» в Республике Беларусь, BBS GmbH произвела поставку двух Термомасляных котлов утилизаторов типа AHK -…

Паровой котел высокого давления

Фирма BBS GmbH произвела поставку парового котла высокого давления. Паровой котел высокого давления имеет производительностью 1500 кг/ч и рабочее…

Электрический паровой котел

При участии всемирно известного производителя прокатных станов, для Челябинского металлургического завода компания BBS GmbH произвела поставку электрического парового котла. Электрический…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Паровые котлы на твердом и газообразном топливе

В целях понижения затрат путем использования твердого топлива ликёро-водочный завод Киргиз-Коньяк приобрёл два паровых котла высокого давления для процесса…

Паровой котёл — утилизатор

В производстве продуктов питания одним из основных составляющих технологического процесса является паровой котёл — утилизатор высокого давления производительностью 2,5 т/ч…

Генератор чистого пара

Для фирмы Universal Robina Corporation Philippine, производящей безалкогольные напитки, закуски и в ближайшем будущем также кофе, был нами разработан…

Водогрейные котлы

При участии одной немецкой фирмы по оснащению автомобильной промышленности, нами была произведена поставка водогрейных котлов на автомобилестроительные компании Audi…

Водогрейные котлы большой мощности

Для расширения системы отопления в котельной аэропорта, установлены водогрейные котлы большой мощности фирмы BBS GmbH из г. Фрайберга на…

Установка для генерации чистого пара

Для пастеризации продуктов питания, для нашего партнёра фирмы «SteamLab GmbH» г. Гамбург, нами была изготовлена установка для генерации чистого…

Топка сжигания в кипящем слое и реактор пиролиза

Топка сжигания в кипящем слое и реактор пиролиза являются основными компонентами ТЕЦ, которые установленны на территории фирмы «Bauer Holzenergie…

Паровой котел для рыболовного судна

Благодаря совместному проекту с фирмой «Gietech GmbH» г.Вайхе (Германия) российское рыболовное судно «Максим Старостин» было оснащенно изготовленным нами паровым…

Принцип действия и виды парового отопления

Паровое отопление работает по следующему принципу: вода, нагреваясь в специальном котле (парогенераторе), превращается в пар и в таком виде подается по трубам к радиаторам, выдавливая из системы воздух. Там пар отдает свое тепло и, таким образом охлаждаясь, конденсируется обратно в жидкое состояние. После чего по обратной магистрали образовавшаяся вода поступает назад в котел и цикл повторяется. При этом трубы и радиаторы системы отопления нагреваются до температуры 100оС и более.

Котел парового отопления

Системы парового отопления могут быть разных видов и отличаться:

  • способом возврата конденсата;
  • количеством контуров;
  • схемой разводки труб.

По способу возврата конденсированной в радиаторах воды такие системы могут быть открытыми или закрытыми. В открытых, или как их еще называют – разомкнутых, конденсированная влага, перед подачей обратно в парогенератор, собирается в специальной емкости. В закрытых системах такая емкость отсутствует, а конденсированная вода возвращается к парогенератору сразу же, по трубе достаточно большого диаметра.

Такое отопление, как и водяное, может быть как одноконтурным – использоваться только для обогрева помещений, так и двухконтурным, обеспечивая нагревание воды для системы горячего водоснабжения.

Схема парового отопления дома

На рис.1 : 1 — парогенератор; 2 — паровентилятор; 3 — предохранительный клапан; 4 — запорная арматура; 5 — радиаторы; 6 — воздушный клапан; 7 — мембранный бак; 8 — манометр.

Схема разводки труб в таких системах, как правило, двухтрубная с верхним или нижним расположением магистральной подающей трубы. Способ разводки, как и при водяном отоплении, выбирают, учитывая вид применяемых труб и особенности помещений, в которых они прокладываются.
