Утепление пола по грунту

Необходимость утепления пола в жилом доме

В утеплении пола присутствует несколько основных задач. Часть заказчиков хочет просто ограничить теплопотери, чтобы пол был более теплым. Другая часть – выполнить работы таким образом, чтобы тепловая энергия, выработанная приборами отопления отражалась и оставалась внутри помещения. Третья часть думает объединить результаты, а четвертая желает выйти на качественный результат с минимальными вложениями. Но экономия здесь практически неуместна, ведь процесс теплоизоляции в большинстве случаев рассчитан на период всего срока эксплуатации жилого сооружения, или, что более правильно, до капитального ремонта. Поэтому следует выбирать технологию обдуманно, чтобы вкладывая средства, достичь оптимального результата, а не частично снизить теплопотери. Для этого нужно опираться на множественные требования, среди которых правильный выбор материала, его укладка без ошибок в соответствии с нормами технологии, защита теплоизоляции от повреждений, влаги и прочих факторов воздействия.

К сожалению, подобные доводы учитывают только заказчики с неограниченным бюджетом, которые готовы вложить нужные деньги в утепление всего дома, а именно его пола, стен, перекрытий и крыши, что позволит в определенных случаях сократить расходы на энергоресурсы до 40-60%. Мы же рассмотрим все известные варианты, чтобы человек мог самостоятельно определиться с выбором, а не принять навязанную ему точку зрения!

Подготовка почвы, утеплительные материалы, гидроизоляция

Работа с грунтом

Подготовка к устройству пола на земле начинается с подготовки грунта. При выемке очищен, хорошо утрамбован. Затем их покрывают гидроизоляцией, производят засыпку.

Пористая, твердая подстилка снабжена дорожным щебнем. Применяется щебень фракции 2-3 см, который укладывается на землю толщиной 15 см, при этом плотно утрамбовывается.

По углам стен отмечается горизонтальный уровень, определяется нулевая отметка напольного покрытия. Эти манипуляции проводятся до тех пор, пока не будет установлен верхний слой напольного торта.

Материалы для проведения утепления

Утеплитель подвергается большому количеству негативных воздействий: влага, конденсат, активность микроорганизмов и другие. Перед выбором материала выяснят все плюсы и минусы материала, оптимальные условия использования. Они должны соответствовать следующим требованиям: устойчивость к давлению, водонепроницаемость, низкая теплопроводность. Самыми популярными являются:

Минеральная вата – хороша для каркасных домов, проста в установке, обладает хорошей устойчивостью к теплопотерям

Однако при намокании он теряет свои качества и при его использовании устройству гидроизоляции уделяется большое внимание. Пеностекло – абсолютный теплоизолятор, легко режется, склеивается клеем, что исключает появление мостиков холода, устойчиво к эффекту сжатия

Их используют для устройства монолитного сайдинга из бетона

Пеностекло – абсолютный теплоизолятор, легко режется, склеивается клеем, что исключает появление мостиков холода, устойчиво к эффекту сжатия. Их используют для устройства монолитного сайдинга из бетона.

Утепление пола пенополиуританом

Пенополиуретан – средство для распыления продается в баллонах. Все щели, пространство между частями пола, дно котлована по земле заполняются пеной. После застывания твердая масса не проводит тепло, однако через 7 дней после использования выделяет слаботоксичные вещества.

Гидроизоляция

Пол любого типа (деревянный, бетонный), сделанный на земле, необходимо изолировать от попадания влаги. Для этого в пирог пола входит разнообразная гидроизоляция.

Пленка полиэтиленовая (один, два слоя), которую укладывают на насыпной слой песка. Края пленки прикрывают стены битумной мастикой, а полосы укладывают внахлест, соединяя силиконом, лентой. Также используется рубероид, перетяжка, гидроизоляция рулонного пола.

запрещается полностью утеплять полы, содержащие вату, сплошной водонепроницаемой преградой – это приведет к испарению, конденсату. Здесь используется гидроизоляция покрытия, на землю укладывается рубероид.

Устройство пола по земле несложно. Главное правильно выбрать схему устройства торта, изучить все технические характеристики используемых материалов, рассчитать прочность основания, теплопотери, чтобы правильно сделать качественное покрытие.

Расчет толщины утеплителя для стен, пола, кровли

После завершающих работ по возведения жилого или коммерческого помещения наступает момент, когда актуален вопрос по утеплению стен. Благодаря развитию строительной сферы, в настоящее время существует огромный выбор теплоизоляции. И к каждому из видов строительного материала следует подходить с точностью и на профессиональном уровне, делать корректный расчет толщины утеплителя.

Главные показатели для выбора стройматериала:

  • толщина утеплителя;
  • тип утепления;
  • толщина стен;
  • материал, из которого построены стены.

Точность расчета толщины утеплителя

Используя эти показатели, очень важно правильно произвести расчет толщины утеплителя для стен, кровли и пола. Данный процесс должен иметь правильный расчет точки росы в толщине стен и утеплителя

Этот параметр влияет на промерзание стен и теплоизоляцию дома, поэтому, ни в коем случае нельзя экономить на покупке утеплительной продукции.

При выборе нужно учитывать: показатели теплопроводности, толщину слоя. Благодаря этим данным необходимо точно рассчитать температурное сопротивление материала по формуле R=d/k.

Следует учесть, что данная формула используется исключительно для расчета толщины утеплителя в однослойной конструкции.

Параметр теплопроводности строительного материала можно найти в прилагаемой документации или интернете.

Вторым и наиболее важным показателем для правильного расчета толщины утеплителя является показатель внешних температур.

Расчет утеплителя для стен

При расчете следует пользоваться показателями:

  • толщина стены;
  • материал, использованный для возведения стен;
  • разница температур снаружи и внутри помещения.

Используя технические данные всех слоев и средних расчетов, коэффициент теплопередачи стен составляет 3.5. Как показывает практика, от толщины стен в помещении зависит толщина утеплителя. Как правило, расчет толщины утеплителя для стен вычисляется в обратно пропорциональном порядке. Поэтому, с меньшим коэффициентом теплосопротивления стен, слой теплоизоляции должен быть больше.

Расчет утеплительного материала для пола и кровли

Как показывает практика, для данных поверхностей следует использовать специальный утеплитель. От расчета толщины утеплителя кровли зависит нагрузка, которая будет идти на крышу. При неправильном подсчете очень просто утяжелить конструкцию.

  1. Показатель теплоизоляции для крыши и чердачных перекрытий составляет 10-30 см.
  2. Подвальные помещения используют показатель от 6-15 см.

Благодаря ей все несущие стены и потолок будут защищены от проникновения грибка и плесени.

Выполнение наливной стяжки

Когда строительный объект сооружается на ленточном фундаменте с полом по грунту, тогда настил рекомендуется обустроить по этой технологии. После завершения работ по устройству наливного покрытия поверхность должна стать ровной.

Техника выполнения имеет множество особенностей:

  1. Слой гидроизоляции следует тщательно очистить от грязи и пыли, а после несколько раз обработать поверхность жидким стеклом, предварительно разбавленным водой.
  2. Смесь для наливной стяжки придется готовить самостоятельно из воды и сыпучего материала.
  3. Готовый состав должен постоять около 10 минут, чтобы приобрести нужную твердость.
  4. Смесь рекомендуется выливать на напольное покрытие так, чтобы толщина слоя была в пределах 3-10 мм.
  5. Стяжку следует разровнять шпателем.
  6. Устранять неровности рекомендуется с помощью игольчатого валика.
  7. Завершающий шаг — отделка застывшего покрытия.

Рекомендуется делать наливную стяжку, поскольку лишь таким образом будет исключена усадка стен, а также увеличится звукоизоляция помещения.

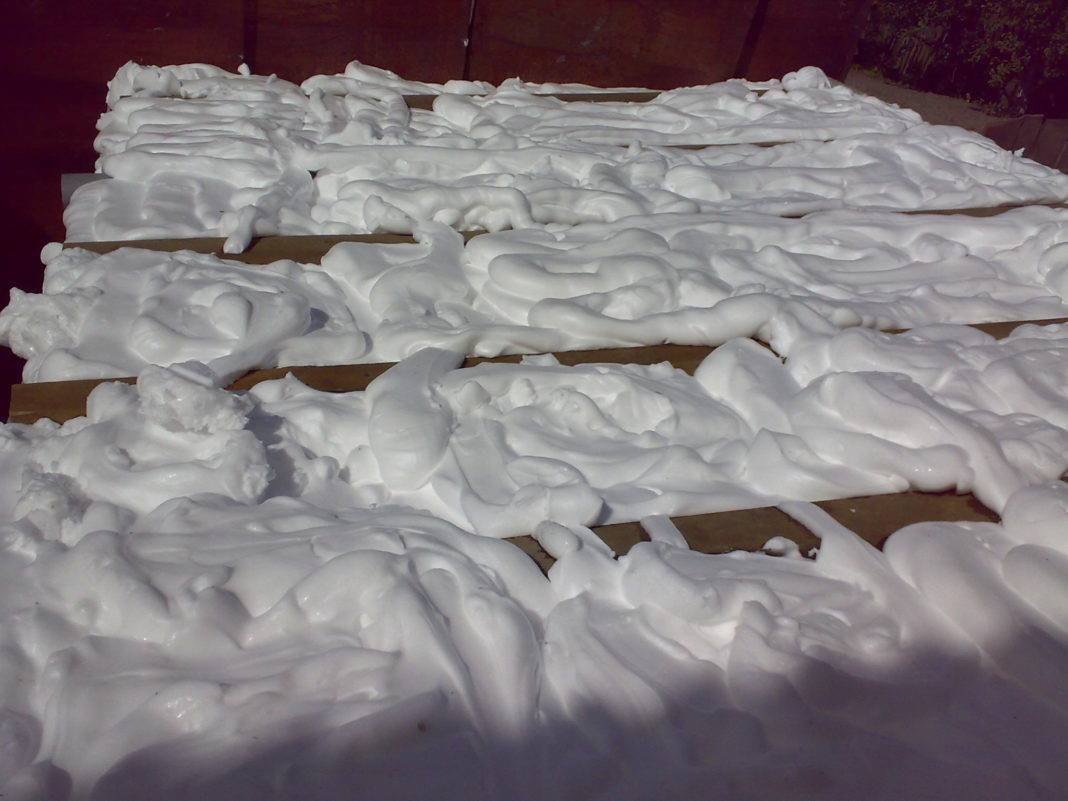

Пеноизол

Это жидкий вариант пенопласта, который обладает теми же плюсами и минусами, что и твердый вариант. Преимущество его состоит в том, что он может быть залит в труднодоступные места и после застывания образует монолитное покрытие без швов.

Пеноизол

К минусам же относится то, что необходимо думать о способе подачи пеноизола для заливки, на высоких этажах это может быть проблемой. В большинстве случаев пеноизол используется на этапе строительства частных домов, при утеплении полов в многоквартирных домах удобнее использовать пенопласт и пеноплекс.

Необходимая толщина слоя пеноизола такая же, как и у твердого пенопласта.

https://youtube.com/watch?v=MOfprOAIMw8

Пенопласт

Обычно этим словом называют вспененный полистирол и экструдированный полистирол (пеноплекс). По химическому составу и теплоизоляционным свойствам эти материалы практически не отличаются, однако, пеноплекс обладает намного большей прочностью на изгиб и устойчивостью к крошению, чем традиционный пенопласт. По этой причине в последнее время большинство потребителей отказывается от вспененного полистирола (пенопласта) в пользу экструдированного полистирола (пеноплекса).


Пенопласт

Преимуществом данного типа теплоизоляции является низкая цена, легкость монтажа и влагостойкость. К недостаткам же можно отнести горючесть этого материала, причем при горении полистирола выделяется большое количество ядовитых веществ.

Плиты полистирола выпускаются толщиной от 5 мм до 50 мм, на кромках плит сделана специальная фаска, чтобы при монтаже на стыках не появлялись зазоры, а следовательно и «дорожки холода».


Пенополистирол

Если требуется толщина слоя более 50 мм, то укладывается два и даже три слоя полистирола, при этом каждый новый слой укладывается со смещением относительно предыдущего, чтобы стыки плит верхнего ряда приходились на центры плит нижнего.


Схема стяжки с пенопластом

При утеплении пола, располагающегося непосредственно над грунтом слой пенопласта должен быть не менее 300 мм, для дома с деревянным полом, и 200 мм для дома с наливными бетонными полами. Вы должны уложить как минимум 4 слоя самых толстых панелей пенопласта со смещением относительно друг друга.

Если под полом находится холодный подвал, то слой пенопласта можно уменьшить на 50мм.

Для утепления полов между этажами частного дома достаточно 150 мм пенопласта для деревянных полов и 100 мм для бетонных перекрытий.

Если вы утепляете полы в многоквартирном доме, то для всех этажей, кроме первого достаточно уложить один слой пенопласта толщиной 50 мм. На первом этаже толщину можно увеличить до 80-100 мм.

ПоказательПолиспенПолиспен СтандартПолиспен 45Метод контроля
Плотность, кг/м330-3830-3838,1-45по 5,6
Предел прочности при изгибе, МПа, не менее0,40,40,4по 5,8
Водопоглощение за 24 часа, % по объему, не более0,40,40,4по 5,9
Теплопроводность при 25+-5 град.Цельсия, Вт/м * °C, не более0,0280,0280,030по 5,10
Токсичность, Hcl 50, г/м3Т2 умеренноопасныеТ2 умеренноопасныеТ2 умеренноопасныепо 5,11
Группа горючестиГ-3 нормальногорючиеГ-4 сильногорючиеГ-4 сильногорючиепо 5,12
Группа воспламеняемостиВ-2 умеренновоспламеняемыеВ-3 легковоспламеняемыеВ-3 легковоспламеняемыепо 5,13
Коэффициент дымообразованияВысокая дымообразующая способностьВысокая дымообразующая способностьВысокая дымообразующая способностьпо 5,14
Прочность на сжатие при 10% линейной деформации, МПа, не менее0,20,20,3по 5,7


Расчетные толщины теплоизоляции Пеноплекс

Применение ППУ для качественной теплоизоляции.

Все методы, которые мы описали — требуют серьезных физических, временных и материальных затрат. Если вам это не подходит, альтернативой может стать напыляемый пенополиуретан.

Преимущества ППУ для утепления пола:

  • Высота в 10 см, обеспечивает достаточно низкую теплопроводность
  • Паро- и влагоустойчив. Соответственно затраты на пароизоляционные мембраны отпадают
  • Гарантированный срок службы материала — порядка 60 лет
  • Высокие показатели звукоизоляции
  • Высокоэкологичен, безопасен для использования в жилых помещениях
  • Не гниет, не распространяет плесень и/или грибок
  • Не привлекателен для мышей или крыс

Покрытие ППУ занимает очень мало времени. Финишную стяжку можно монтировать практически сразу после напыления.

Главные варианты монтажа

В наше время можно провести установку напольного покрытия по грунту с помощью двух на выбор вариантов технологий. При этом все эти действия выполняются разными способами исполнения. Первый метод считается самым финансово эффективным и при этом не слишком трудоемким.

Схема устройства пола по грунту

Вариант такого исполнения – это установка пола при помощи деревянных балок. По желанию можно заменить древесный материал стальными балками. Однако такой выбор не сможет не ударить по вашим финансам.

Перейдем к рассмотрению отрицательных сторон такого пола:

  1. Существует необходимость в увеличении размеров основания, ведь балки должны на что-то опираться. Если не затрагивать размеры фундамента, тогда можно создать вместо этого дополнительные опорные столбы по всей площади основы.
  2. Теряется высота комнат, происходит это за счет того, когда балки опираются на фундамент. Высота потеряется в размерах примерно на двести миллиметров. Чтобы изменить ситуацию, потребуется увеличить высоту конструкции, а значит необходимо вложить дополнительные финансовые средства.
  3. Экспертами доказано, что проложенный пол на основе деревянных балок будет не стабилен, даже не смотря на то, как качественно будет сделана вся работа.
  4. В связи с тем, что деревянные балки укладываются вблизи грунта, а там, как правило, влажность повышена, срок их эксплуатации значительно сокращается. Даже специализированные защитные средства не спасут деревянные изделия. Установка системы вентиляции воздуха не всегда спасают такого рода проблемы.

Второй способ считается самым дорогим, но не всегда дорого значит плохо. Данной метод – это заливной пол, при этом его утепляют и прокладывают слой гидроизоляции. Такой способ считается самым надежным и эффективным.

Подготовка основания пола по грунту

Схема устройства пола по грунту.

Будущий теплый пол начинается с выбора основания пола по грунту. Основанием по грунту может быть несколько вариантов. Первый это крупный речной песок, насыпанный слоем не менее чем в 30 см, вместо снятого слоя грунта. Такая толщина песка вполне обоснована, дело в том, что именно на 30 см поднимается влага при капиллярном просачивании вверх, поэтому толщина в 300 мм – это минимальная из возможных, меньше делать просто бессмысленно. Единственная сложность с таким песком заключается в том, что приобрести крупнозернистый речной песок для основания грунта довольно сложно, не везде он доступен, к тому же вывоз такого же объема грунта со своего участка под будущий пол, тоже удовольствие сомнительное.

Поэтому вторым вариантом подготовки основания пола по грунту является оставление того же самого грунта, что и был. Но только если этот грунт состоит не из чернозема или торфа, два последних варианта категорически не подходят в качестве основания под утепление пола по грунту. Слой насыпного грунта имеющего рыхлую структуру толщиной меньше 200 мм необходимо просто утрамбовать. А если предусматривается толщина свыше 200 мм, то необходимо добавить в грунт щебень, размером порядка 20-40 мм и тщательно провести трамбовку данного основания под пол. Для обеспечения должной рыхлости необходимо добавить в грунт немного влажного песка.

Третий вариант подготовки основания пола по грунту – это утепление керамзитом. Керамзитом можно существенно улучшить изоляционные свойства основания, и это будет способствовать максимальному утеплению. Ведь изоляционные свойства керамзита в 2,5 раза выше чем у дерева и в 10 чем у кирпичной кладки. Так что как утеплитель керамзит очень удачный выбор при строительстве своего дома. Керамзитом засыпается слой толщиной около 10-15 см, и в дальнейшем вся технология аналогична предыдущим вышеприведенным разновидностям.

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

  • чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
  • вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
  • если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
  • нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: “Как сделать теплый пол своими руками в частном доме”).

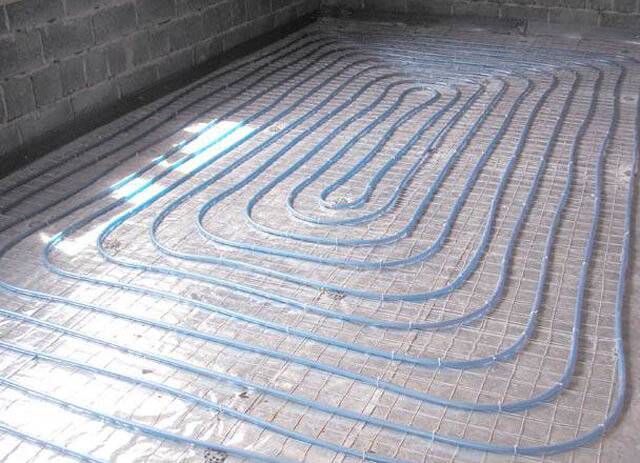

Укладка производится двумя основными способами:

  • бифилярный – по спирали. В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
  • меандровый – зигзагом. Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Достоинства и недостатки утепления изолоном

Изолон имеет внушительный перечень достоинств, таких как:

  • Малый вес и незначительная толщина. При минимальных теплопотерях тонкость и легкость материала позволяет значительно облегчить процесс монтажа и сэкономить свободное пространство в помещении.
  • Эластичность и упругость.
  • Шумопоглощение.
  • Низкий коэффициент водопоглощения и паропроницаемости. Изолон не впитывает влагу, что благотворно сказывается на сроке эксплуатации материала, а также позволяет производить монтаж утеплителя без использования пароизоляционной пленки.
  • Экологичность. Данный материал абсолютно безвреден для здоровья человека.
  • Стойкость к гниению и химическим воздействиям.
  • Высокие отражающие свойства. Отражающий эффект позволяет в разы снизить теплопотери в помещении.

К недостаткам применения в качестве утеплителя изолона можно отнести следующее:

  • Помещение, утепленное изолоном, должно иметь качественную вентиляцию вследствие паронепроницаемости изолона.
  • В помещениях с повышенной влажностью изолон использовать нежелательно.

Утепление деревянного пола

Утеплить деревянный пол с помощью изолона можно следующим способом:

  1. Демонтировать старое покрытие.
  2. Установить лаги на черновой пол.
  3. Уложить щиты из фанеры или досок между лагами.
  4. Положить слой изолона. Закрепить материал можно при помощи строительного степлера или шуруповерта.
  5. Уложить гидроизоляционный слой.
  6. Произвести монтаж чернового пола.
  7. Уложить напольное покрытие.

Утепление бетонного пола

Теплоизоляцию бетонного основания можно произвести как при помощи лаг, так и без них.

Работа с установкой лаг производится по следующим этапам:

  1. Подготовка поверхности. Пол необходимо очистить от пыли и грязи.
  2. Укладка гидроизоляционного слоя.
  3. Установка лаг.
  4. Монтаж изолона. Слой утеплителя укладывается в промежутки между лагами.
  5. Укладка чернового пола.
  6. Монтаж напольного покрытия.

Без использования лаг бетонное основание можно утеплить следующим образом:

  1. Подготовить основание. Тщательно зашпаклевать все трещины и неровности. После того как шпатлевка полностью высохнет поверхность нужно отшлифовать и очистить от пыли.
  2. Монтаж изолона. Материал раскатывается по подготовленному основанию и фиксируется клеем. Стыки утеплителя проклеиваются фольгированным скотчем.
  3. Укладка твердого напольного покрытия (ламината (выбор и укладка) или паркетной доски).

При грамотном подходе вы всегда можете, как утеплить пол изолоном, так и использовать этот материал в качестве подложки под ламинат или паркетную доску, создав хорошую звуко— и теплоизоляцию помещения. Изолон является прекрасным вариантом утеплителя из множества других, сочетающим в себе удачное соотношение цены и качества.

Стекловата и минеральная вата


Пример утепления пола минватой

Пожалуй, это один из самых бюджетных вариантов теплоизоляции. Помимо невысокой цены, вата совсем не горит и обладает хорошей паропроницаемостью, поэтому отлично подходит для утепления деревянных полов. На этом плюсы данного материала заканчиваются. К минусам можно отнести то, что вата имеет свойство накапливать в себе влагу и это вызывает гниение и рост плесени, вторым недостатком является то, что со временем вата рассыпается, если слой теплоизоляции под полом закрыт недостаточно герметично, в результате частички волокон могут через финишное покрытие попасть в воздух и вызвать раздражение дыхательных путей. Также вата имеет очень низкую прочность, легко рвется и деформируется, что делает невозможным ее использование под бетонную стяжку.


Для утепления пола на грунте рекомендуются жесткие плиты из минваты

Несмотря на недостатки, минеральная вата достаточно широко применяется в качестве утеплителя, как правило, в деревянных полах.

Большинство производителей выпускают стекловату и минеральную вату в рулонах или листах, толщиной от 50 до 200 мм. Листы можно укладывать в несколько слоев со смещением стыков, для лучшей теплоизоляции.


Толщина утеплителей

Для применения минеральной ваты на первых этажах, расположенных над грунтом, требуется очень хорошая гидроизоляция. Вата мгновенно впитывает в себя влагу, после чего теряет теплоизоляционные свойства. По этой причине для теплоизоляции первых этажей лучше использовать пенопласт. Если по каким-то причинам необходимо все-таки использовать минеральную вату, то ее слой должен составлять не менее 400 мм.


Многослойная укладка утеплителя

Если под полом первого этажа находится подвал, то достаточно слоя минеральной ваты толщиной 300 мм.

При утеплении деревянных полов между этажами частного дома, слой ваты должен составлять не менее 200 мм, а в деревянных полах многоквартирных домов достаточно толщины 100 мм.

НаименованиеПреимуществаМинусыТеплопроводность
ОпилкиДешевый, экологичный материал, отличается малым весомГорючесть, подверженность гниению0,090-0,180 Вт/мК
КерамзитЭкологичный, долговечный материал, не подвержен гниению, негорючБольшой вес, хрупкость0,148 Вт/мК
ПенопластНе гниет, водоустойчив, отличается малым весом и легкостью в монтажеНизкая паропроницаемость, не выдерживает высоких температур, при плавлении выделяет токсины0,035-0,047 Вт/мК
Минеральная ватаНизкая теплопроводность, удобна в монтаже, экологична, пожаробезопаснаПри увлажнении дает усадку и теряет теплоизолирующие свойства0,039 Вт/мК

Сухая стяжка на Пеноплексе

Цементно-песчаная или бетонная стяжка, конечно, хороша. И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.

Можно сделать ровный пол и без бетона и раствора: уложить Пеноплекс для пола под стяжку из ГКЛ, фанеры или других листовых материалов

Как сделать сухую стяжку пола на Пеноплексе? Просто:

  • Выравниваем основание.
  • При необходимости укладываем или наносим гидроизоляцию.
  • Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
  • Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
  • Второй слой листового материала — тоже вразбежку.
  • Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
  • Дальше по технологии укладки напольного покрытия.

Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.

Вариант — бетонный пол по грунту без бетонной подготовки

Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
  8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Варианты материалов теплоизоляции

Результат работ зависит, прежде всего, от качественных показателей материалов. Оценивая положительные качества теплоизоляции, коэффициент теплопроводности разных материалов не стоит забывать о том, что природные и синтетические материалы имеют разные технические характеристики, от которых зависит качество работ и качество самой теплоизоляции. Среди наиболее популярных сегодня материалов стоит выделить утеплители из натуральных, природных материалов – минеральная вата, керамзит, стекловата. И искусственные материалы – пенополистирол, экструдированный пенополистирол, пенополиуретан. Эти утеплители достаточно широко представлены на рынке, однако, чтобы подобрать нужный материал нужно знать основные характеристики материала.

Пенополистирол

Пенополистирол или пенопласт состоит из гранул, скрепленных между собой в процессе производства. Качественным показателем материала выступает плотность. Чем выше плотность пенополистирола, тем выше его теплоизоляционные качества. Пенополистирол выпускается в плитах толщиной от 20 до 50 мм. Основное применение теплоизоляция зданий и коммуникаций. Материал легкий, не впитывающий в себя воду. Однако, среди недостатков стоит отметить что в толще пенопласта часто поселяются мыши. Горюч, поэтому при установке нужно быть внимательным. Для утепления пола по грунту применяется материал с большой плотностью, малая плотность применяется для установки на стенах и потолке. Для пола используются плиты, имеющие на торцах замковое соединение.

Привлекательность заключается в низкой стоимости и доступности. Чаще всего применяется для заполнения пустот под деревянным полом.

Экструдированный пенополистирол

Этот относительно новый материал чаще всего применяется для утепления наиболее ответственных участков, в том числе и пола по земляной насыпи. Пеноплекс в отличие от пенопласта не имеет ячеистой структуры, состоящей из отдельных гранул. Это монолитный по своей структуре материал, имеющий большую, по сравнению с другими материалами плотность. Он способен выдерживать большие механические нагрузки. Второй важный момент заключается в том, что он химически нейтрален, не вступает в реакцию с другими материалами и не впитывает в себя воду. Утеплитель этого вида способен выдерживать 50 и даже более циклов «замораживания-оттаивания» и при этом не теряет своих характеристик и формы.

Стоимость этого материала выше, чем у обычного пенополистирола, но и срок службы больше почти вдвое.

Пенополиуретан

Пенополиуретан в теплоизоляции пола по грунту используется пока не очень часто. Используемый в качестве листового материала он имеет небольшую механическую прочность, легко гнется, а со временем под действием давления склонен к проседанию. А вот более современный напыляемый пенополиуретан имеет все шансы стать одним из самых популярных видов теплоизоляции.

При установке он образует монолитное полотно необходимой толщины, не пропускающее воду. Со временем материал приобретает хорошую механическую плотность и даже чем-то напоминает экструдированный пенополистирол. Еще одним преимуществом напыляемого пенополиуретана выступает большая адгезия, он заполняет буквально все щели и намертво приливает ко всем поверхностям.

Минеральные плиты

Традиционные натуральные материалы как базальтовая вата и стекловата также могут использоваться в утеплении пола. Для работ по утеплению под бетонную стяжку пригодны и каменная вата и стекловата. Правда, только большой плотности и при условии отличной гидроизоляции. Дело в том, что оба материала склонны со временем накапливать влагу. Самим минеральным плитам ничего не будет, они не гниют и не портятся, но для бетона такая «влажная» прослойка будет создавать большие проблемы.

Керамзит

Зарекомендовал себя как надежный и популярный утеплитель. Он может применяться и для бетонного пирога и для утепления по песчаной подушке. Особенность применения заключается в том, чтобы использовать керамзит нужной фракции и плотности. Вторым моментом выступает необходимость укладки слоя гидроизоляции под керамзит, а сверху желательно залить армированную бетонную стяжку.

Пеноизол

Жидкий пенопласт как еще называю пеноизол, используется для утепления в странах Европы уже почти 80 лет. Как другие напыляемые материалы он обладает отличной адгезией, поэтому отлично ложится на любые поверхности. По своим теплоизоляционным свойствам может сравниться с пеноплексом и пенополистиролом.

Пеноизол – утеплитель пола по грунту

Отличительной особенностью этого материала выступает отличная паропроницаемость, поэтому при утеплении частного дома обязательно он должен укладываться на надежную гидроизоляцию.

Особенности пола по грунту

Пол по грунту – это многослойная конструкция. Ее особенности и свойства напрямую связаны с качеством и характеристиками грунта. Основное требование связано с грунтовыми водами, которые должны располагаться ниже 5 м. от поверхности земли. Это исключит подвижность и пучение грунтовых масс.

Многослойный пол по грунту

Формирование ровной, жесткой поверхности под укладку декоративного напольного покрытия является главной задачей бетонной стяжки. Также с ее помощью можно легко создать уклон пола для естественного слива воды в ванной и душевой первого этажа, бане или сауне.

Значение также имеет глубина промерзания грунта и сейсмоактивность региона строительства.

Вариант устройства ребра жесткости под перегородкой

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
