Способы обогрева водопровода
Другим способом обогрева системы считается обогрев с помощью различных энергоисточников. Выделяют разные виды обогрева.
С помощью циркуляции жидкости
Вода, как источник энергии, применяется давно. Она должна иметь более высокую температуру, чем утепляемый участок трубопровода. При постоянном замещении холодной воды на теплую, трубы не замерзают. Метод называют «приоткрытым краном», вода по трубам движется медленно, постоянно. В частных домах время от времени организуют подачу теплой воды по системе вместо холодной. При центральном водоснабжении следует периодически небольшими объемами сливать теплую воду, таким образом замещать холодную.
Внимание! В этих целях можно применять специальный резервуар в доме, выступающий, как отстойник, воду из него можно использовать для бытовых нужд. При перекачке воды из скважины следует чаще подключать насосное оборудование
Чтобы хранить воду, устанавливают бак для воды. Можно установить систему самотека воды обратно в скважину. Если конструкция имеет детали из металла, то данный метод не подходит. При смене воздуха, жидкости быстрее образуется коррозия на элементах, поэтому будет снижаться качество воды
При перекачке воды из скважины следует чаще подключать насосное оборудование. Чтобы хранить воду, устанавливают бак для воды. Можно установить систему самотека воды обратно в скважину. Если конструкция имеет детали из металла, то данный метод не подходит. При смене воздуха, жидкости быстрее образуется коррозия на элементах, поэтому будет снижаться качество воды.
Если воду добывают из скважины, то сам источник требует теплоизоляции, как водопроводных труб. При длительных периодах простоя жидкости, что приводит к замерзанию труб, то кроме утепляющего материала следует использовать иные обогревающие методы.
Электрический кабель
Как способ обогрева подземного водопровода используют электрический кабель. Его протягивают снаружи трубопровода, либо внутри труб. Обогрев происходит при выделении электричеством тепловой энергии. Если кабель проложен внутри трубы, то он имеет более высокий уровень коэффициента полезного действия, потому что напрямую прогревает жидкость. Установить данные способы прокладки кабеля одинаково сложно. Кабель для внутреннего обогрева продается с муфтой для установки на конце. Кабель подводят с помощью тройника. Снаружи трубы кабель прикрепляют алюминиевым скотчем, трубу прячут в скорлупу для утепления для сохранения тепла внутри конструкции.
С кабелем обогрева резистивного типа следует монтировать термостат, чтобы автоматически регулировать работу кабеля, так будет экономиться электричество. При саморегулирующем кабеле нет надобности монтировать устройство, регулирующее температуру. Некоторые производители выпускают трубопрокаты, имеющие утеплитель, твердую оболочку из материала, который не впитывает воду, также внутренний кабель, чтобы обогревать систему. Данные конструкции облегчают монтажные работы, но строят они дороже, чем приобретать все детали в отдельности.
Монтаж цилиндровой изоляции для труб
Общей инструкции по монтажу теплоизоляции труб в виде цилиндрических кожухов нет. Каждый материал предполагает свои особенности работы. При этом можно выделить ряд общих правил. Они закреплены в действующем СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».
Общие правила и рекомендации к работе
Укладку цилиндровой изоляции на трубы водопровода можно выполнять как до их сборки, так и после. Однако специалисты настаивают на втором варианте, так как систему водоснабжения нужно проверить на наличие протечек.
Обратите внимание: на отдельные трубы утеплитель просто надевают сверху, как чехол. Если трубопровод собран, на сегментах теплоизоляции делают продольный разрез и оборачивают ими коммуникации
Если трубы старые, их очищают от грязи и ржавчины, а затем покрывают антикоррозийными составами. Цилиндровые сегменты подбирают и укладывают вплотную к коммуникациям. Они не должны болтаться, оставляя воздушную прослойку. Крепление изоляции начинают от фланцевых соединений таким образом, чтобы швы не образовывали прямую линию (шов вразбежку).
Фиксацию утеплителей выполняют бандажами, сделанными из алюминиевых полос или окрашенной упаковочной ленты. Альтернатива им – нержавеющая стальная проволока диаметром не менее 2 мм. Для жестких кожухов используют термостойкий клей или мастику. Для утепления отводов, тройников продают соответствующие изолирующие элементы (фасонные). Также их можно вырезать из основных сегментов с помощью стусла. Все стыки изолируют и фиксируют хомутами.
Особенности монтажа некоторых материалов
При укладке пенопластовой скорлупы на трубы большого диаметра может понадобится не два полуцилиндра, а большее количество сегментов. В этом случае обеспечивают дополнительную изоляцию и фиксацию кожуха. Для этого можно сделать следующее:
- проклеить стыки сегментов фольгированным скотчем;
- добавить хомуты по длине трубопровода;
- проклеить замковое соединение сегментов.
Дополнительная защита цилиндровой теплоизоляции из пенополистирола – ее обмотка полиэтиленом.

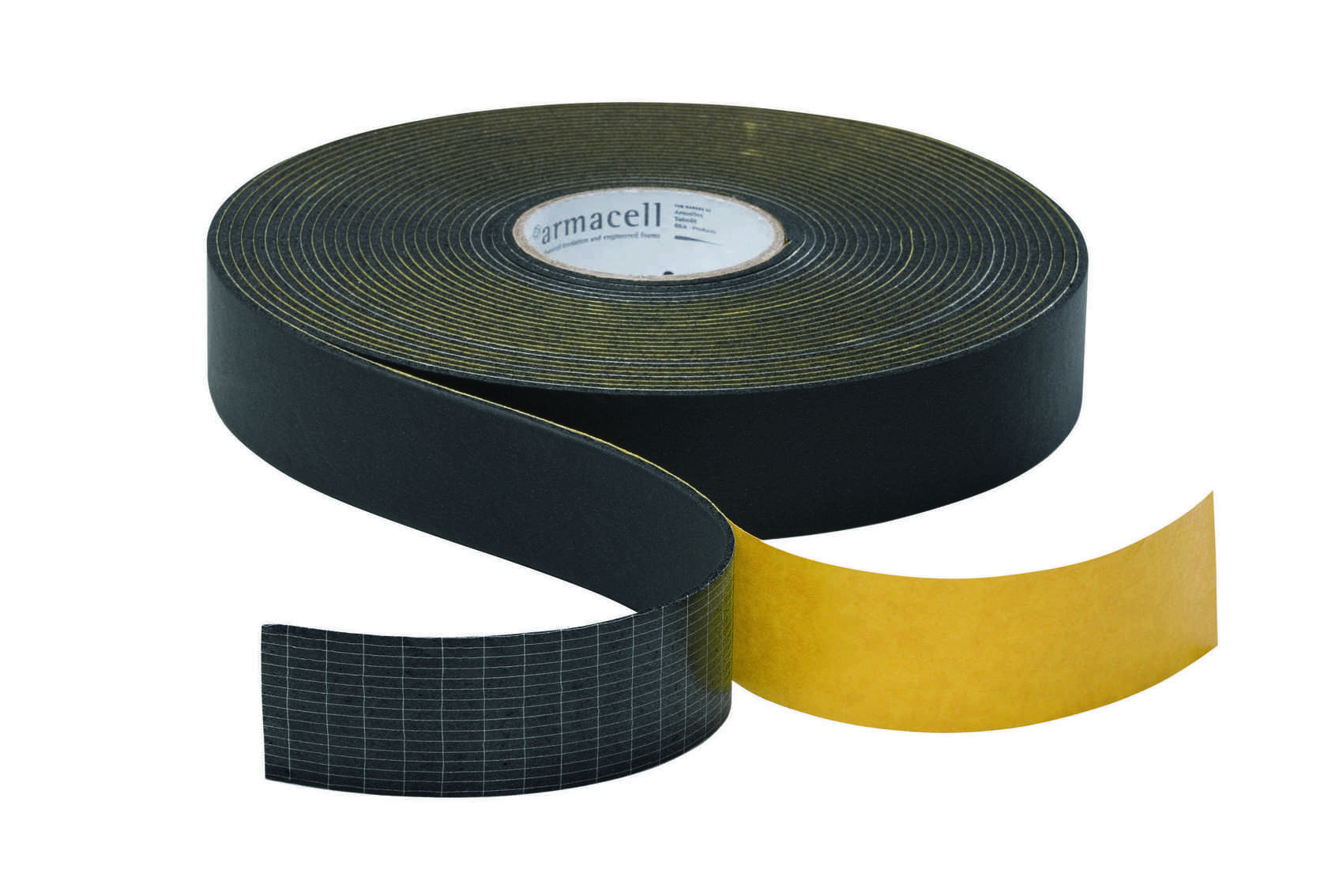

Для работы со вспененным каучуком (например, K-FLEX) понадобится специальный клей. Его наносят жесткой коротковорсовой кистью равномерным слоем. Затем утеплитель плотно прижимают к трубе, не растягивая. Система водоснабжения при этом должна быть отключена. Подачу воды начинают не ранее, чем через 36 часов после завершения работ.
Укладка нагревательного кабеля поверх трубы
Монтаж нагревательного кабеля поверх трубы выполняют следующим образом:
- По всей длине трубы спиралью наматывают фольгированный скотч.
- Укладывают по подготовленной спирали кабель. При этом строго придерживаются границ фольгированного материала.
- Поверх кабеля также прокладывают фиксирующий слой фольгированного скотча.
- Оборачивают трубу теплоизоляционным материалом, зафиксировав его сантехническим скотчем.
Ту часть трубопровода, которая расположена над землей, дополнительно обматывают полиэтиленовой пленкой.
Таким образом, выбор утеплителей для водопроводных труб зависит от места их прокладки, диаметра и финансовых возможностей. Грамотно подобранный материал и правильное выполнение монтажных работ – залог надежной работы системы водоснабжения в любое время года.
Другие методы утепления трубопровода
Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:
- поддержка давления;
- греющий кабель.
Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.
Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.
Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:
- на трубопровод наматывают слой изоляционного материала;
- наносят защитную пленку или покрытие;
- подключают к электросети.
Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:
- Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
- Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
- Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
- Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.
Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.
При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:
- подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
- траншеи должны иметь уклон до 2% от общей длины трубопровода;
- в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
- все элементы водопроводной системы раскладывают вдоль вырытых канавок;
- выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
- надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
- все засыпают песком, а по бокам делают утрамбовку;
- далее засыпают все почвой (холмиком), через некоторое время она осядет.
Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.
Утепление в помещениях
Самое опасное место для труб зимой – в неотапливаемых помещениях, в подвалах. Точная инструкция поможет нам разобраться, как предотвратить замерзание водопровода в доме. Во-первых, подбираем пожаробезопасный изоляционный материал. Например, пенопласт. Надеваем его на трубу и фиксируем скотчем или клейкой лентой. Покрываем защитным слоем. Кому-то может показаться, что защита нужна под землей, но она нужна не только от механического воздействия грунта, но и от влаги. А уж чего-чего, а влаги в наших подвалах хватает. Поэтому обязательно оберните рубероидом.
Во-вторых, от того, каким способом вы утепляли водопровод под землей, будет зависеть, как вы утеплите их дома. Для помещений, где работает отопление, уже не требуется монтаж утеплителя. А вот для подвальных оно необходимо, хотя не нужно покупать другой материал.
Секреты правильного монтажа
Для того чтобы все сделать так, как надо, необходимо выполнять небольшие дополнительные действия. Во-первых, требуется составить предварительную схематичную карту, на которой будет размещен весь план ремонтных мероприятий, а также все объекты, которые имеются на земельном участке
Особое внимание рекомендуется обратить на правильное подключение соединительных частей
Если внутри соединительных узлов окажется хотя бы небольшое количество замерзшей жидкости, то весь механизм может прийти в неисправное состояние. Трубы не должны повреждаться и подвергаться коррозийным разрушениям. Чтобы этого избежать желательно, приобретать металлопластиковые части.
Подогревать лучше всего все секторы жилья или отдельного помещения, которые находятся в зоне действия низкой температуры. Также следует оградить водопровод от контакта с разными грызунами и насекомыми, так как в зимний период теплые места очень сильно привлекают их. Это нужно для того, чтобы они не прогрызли пластик или тонкий метал и не сломали всю систему.
Чтобы провести изоляцию от грызунов, изделие можно обмотать металлической решеткой, а также позволяется обработать штукатуркой с добавлением битого стекла. При правильном монтаже и следовании всех пунктов и правил водопровод прослужит достаточно долгий период времени без сбоев и поломок.
Таким вот не очень затруднительным способом производится теплоизоляция труб горячего водоснабжения.
Способы утепления водопровода на улице (в земле)
- повышение давления в системе водоснабжения;
- кабель для обогрева водопроводной трубы;
- теплоизоляция для труб водоснабжения.
1. Создание высокого давления в системе водоснабжения
Водопроводная труба не замерзнет, поскольку вода будет
двигаться с высокой скоростью. Для реализации этого способа используется насос
повышающий давление в водопроводе или ресивер, который врезается в трубу
непосредственно возле насоса.
2. Подогревающий кабель для водопровода
Мощность кабеля 10-15 Вт (средняя цена – 15 у.е./м.п.).
Отлично подходит для обогрева труб в земле при малой глубине их размещения.
Согласно правилам, любые коммуникации нецелесообразно располагать в почве ниже
уровня промерзания грунта. Случаются ситуации, в которых данное требование
игнорируется. В этом случае, простое утепление труб не даст желаемого
результата, т.к. трубопровод по факту будет находиться в воде (во влажной
среде, которая зимой промерзает). Большинство из утеплителей не пригодны для
такого режима эксплуатации и не обеспечивают должной теплоизоляции.
Использование кабеля для подогрева водопровода предоставляет
возможность прокладки труб на глубине до 500 мм.
Кабель для обогрева водопроводной трубы
Обогревающий кабель для утепления водопроводных труб
наматывается вдоль трубы или вокруг нее с заданным шагом. Шаг определяется
мощностью кабеля. Чем ниже мощность, тем меньше шаг. Способы укладки греющего
кабеля показаны на схеме.
Монтажная схема установки кабеля для обогрева водопроводной трубы
Мастера и пользователи отмечают, что утепление водопровода
способом подогрева трубы кабелем – это самый надежный метод для защиты труб,
проложенных в зоне промерзания грунта.
Кабельный обогрев дает возможность избежать замерзания воды
в трубе, и что не менее важно, быстро разморозить замерзшие трубы. Такая
необходимость может возникнуть на даче, если она предназначена для сезонного
проживания
В этом случае можно быстро подготовить трубопровод к эксплуатации,
ведь в естественных условиях ждать полного размораживания можно до мая (при
прокладке труб на уровне промерзания грунта). Располагается кабель как внутри,
так и снаружи трубы водоснабжения.
Примечание. Установка датчиков температуры по трассе кабеля
даст возможность контролировать температуру кабеля и регулировать ее вручную
или автоматически.
3. Применение теплоизоляционных материалов для труб
Это наиболее бюджетный и простой с точки зрения
самостоятельной реализации способ утепления. На нем остановимся подробнее.
Начнем с того, чем лучше утеплить водопровод, какие материалы можно и лучше
использовать в зависимости от конкретных условий.
Дополнительные способы
Помимо утепления, есть и иные методы, которые не оставят владельцев дома без воды зимой. В основной массе случае так делают на дачах, где система водоснабжения в холодный период года не используется. По законам физики, перемещение воды под давлением способствует тому, что она не может затвердеть из-за холодной температуры. Это значит, что если сделать большое давление, то это предотвратит проблемы с водоснабжением.
В систему монтируется особый ресивер, выполняющий функцию постепенного повышения давления. Когда оно достигнет отметки в три атмосферы, о проблеме образования льда можно даже не задумываться. По приходу весны, функционирование системы можно восстановить к обычному состоянию, попросту убрав ненужное давление.
Такой процесс лучше выполнять с использованием насосов погружного типа, которые способны достигнуть давления в трубопроводе до семи атмосфер. Необходимо осмотреть, чтобы под давлением были все узлы системы подачи воды. Это сделать очень легко, довольно будет попросту вмонтировать обратный клапан расположения вблизи насоса.
Как установить греющий кабель для обогрева труб
Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).
Установка греющего кабеля поверх и внутри водопроводной трубы
Технология утепления водопровода кабелем:
труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;
греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;
кабель фиксируется фольгированным скотчем;
на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.
Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.
утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.
Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.
Заключение
Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.
Труба замерзла — причина
Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.
А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.
Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.
Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники
При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими
Под определенную марку используют свой сальник. Неправильно подберете, получите течь.
Утепление водопровода с помощью повышенного давления
Знание физических законов часто помогает использовать некоторые свойства веществ на практике. Общеизвестно из школьного курса термодинамики, что при увеличении давления температура кристаллизации жидкостей значительно снижается. Даже достижения давления водой в 3 атмосферы исключает ее замерзание даже самой холодной зимой. Благодаря этому знанию мы можем предохранить свой дачный водопровод от замерзания, если установим на него ресивер. Это устройство поможет увеличить в системе давление.
При длительном отсутствии на даче необходимо просто включить ресивер и запустить насос. Нужно создать в системе давление не менее 3 – 4 атмосфер. Учтите, что насос для этого должен обладать возможностью поднимать давление до 7 – 8 атмосфер. В таком состоянии водопровод не замерзнет, если все его трубы будут находиться под давлением. Для запуска водопровода понадобится просто выключить ресивер и стравить давление. За насосом при использовании этого метода обязательно должен быть установлен обратный клапан, который предохранит систему от излишнего давления и разрушения. Вообще, при использовании ресивера нужно быть полностью уверенным в прочности всей водопроводной системы. Для этой цели сразу после монтажа должна производиться опрессовка на требуемую величину давления с запасом.
Ресивер для дачного водопровода
Теплоизоляция для труб водоснабжения
В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.
Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.
Жесткие утеплители
В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.
Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.
Укладка водопроводных труб в короб из пеноплекса
Рулонные утеплители
В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).
Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.
Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб
Сегментные (кожуховые) утеплители
Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.
Выделяют разновидности сегментных утеплителей:
Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);
Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб
Напыляемые утеплители (ППУ)
Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.
К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.
Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)
Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:
место установки трубопровода
Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода
Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
показатель теплопроводности труб (пластиковые,
металлические);
устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;
простота монтажа;
стоимость;
срок службы.
Необходимость утепления наружных трубопроводов
Схема подключения водопровода с утеплением
Согласно нормам СНиП, для гарантированной защиты водопроводных труб от мороза их следует закапывать в землю на 0,5 метра глубже уровня промерзания грунта в данной местности.
Но в условиях частного домовладения прокладывать магистрали на такой глубине тяжело и затратно. А неглубокое залегание труб приведет к их замерзанию и выходу из строя. Поэтому кроме небольшого слоя земли, необходимо обеспечить дополнительную защиту трубопровода в холодное время года.
На загородных дачах при условии периодического проживания требуется утепление труб локального водоснабжения не только на участке, но и в подполе дома.
Ищем проблемное место
Прежде чем решать проблему замершего водопровода, необходимо найти место замерзания. Запомните: промерзают только те трубы, которые либо находятся выше глубины промерзания, либо их плохо утеплили. И если речь идет о частном доме, то скорее всего эти проблемные места хорошо известны владельцам.
Может замерзнуть либо вся магистраль, либо какой-то локализованный участок – его определить легко, если на части участка поступление воды не прекращалось (например, в сарае или гараже она есть, а в доме нет).
После того как место замерзания определено, нужно подготовить его для устранения проблемы:
- раскопать локализованный участок промерзшего водопровода;
- сделать глубокие лунки-канавки при промерзании большого участка.
Участок в неотапливаемых помещениях дома
К неотапливаемым помещениям дома можно отнести цоколь и чердак, а также любые «холодные» пристройки. Подвал дома нельзя отнести к полностью неотапливаемым помещениям, так как ниже промерзания грунта земля за стенами подвала будет иметь температуру в 3-4 градуса по Цельсию. Это значит, что вода внутри подвала в трубах не будет замерзать даже при отсутствии отопления.
А вот внутри цоколя, стенки которого не утеплены и пространство которого не сообщается с домом, температура зимой может опускаться ниже 0С. При этом участки трубопровода, проложенные в таком цоколе, могут быть подвержены замораживанию.
Такая же картина может быть и в холодном чердаке, который не утеплен и не отапливается.
Для предотвращения замерзания воды на этих участках водопровода, трубы должны в обязательном порядке утепляться и, по возможности, оборудоваться греющим кабелем.
Как утеплить трубы водоснабжения самому
Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.
В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.
Утепление ППС скорлупой
Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:
- На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
- После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
- Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.
Монтаж ППС скорлупы
Утепление водопровода саморегулирующимся электрокабелем
Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.
Комплект с саморегулирующимся кабелем для помещения в трубопровод
Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:
- Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
- Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
- После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
- Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.
Монтаж нагревательного электрокабеля на трубу
Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
