Кратность воздухообмена по СНиП: общие сведения, нормы для производственных и жилых помещений

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Классификация промышленной вентиляции

По способу подачи воздушных масс вентиляция в цеху подразделяется на естественную и искусственную:

• Естественная. Воздухообмен осуществляется по законам физики и аэродинамики: движение воздуха побуждается за счет разницы температуры или давления внутри и снаружи помещения. Через приточные решетки в цех засасывается уличный воздух. Он «выдавливает» отработанный воздух через вытяжные отверстия.
• Искусственная. Воздухообмен осуществляется благодаря механическому побуждению с помощью вентиляторов. Основной тип вентилирование производственных помещений. Позволяет проводить предварительную подготовку входящего воздуха, а также фильтрацию выходящего.

Схема систем вентилирования

По направлению движения воздуха вентсистема подразделяется на приточную и вытяжную:

• Приточная. Основная задача – подача свежего воздуха внутрь цеха. Может быть с искусственным и естественным побуждением. Она представлена канальными вентиляторами, засасывающими воздух снаружи. Часто оборудуется калориферами.
• Вытяжная. Основная задача – удаление отработанного воздуха через вытяжные отверстия. Часто оборудуется фильтрами для предотвращения попадания в атмосферу отработанных продуктов производства.

Вместе они составляют приточно-вытяжную систему вентилирования. Это основа качественного микроклимат любого помещения.

Вы можете спроектировать сплит-систему любой классификации, обратившись в компанию https://fesdem.ru/.

По области действия подразделяется на общеобменную и местную:

Общеобменная. Основная задача – вентилирование всего цеха. В чистом виде применяется, когда на производстве не выделяются вредные химические соединения. Чаще комбинируется с местной.

Общеобменная вентиляция

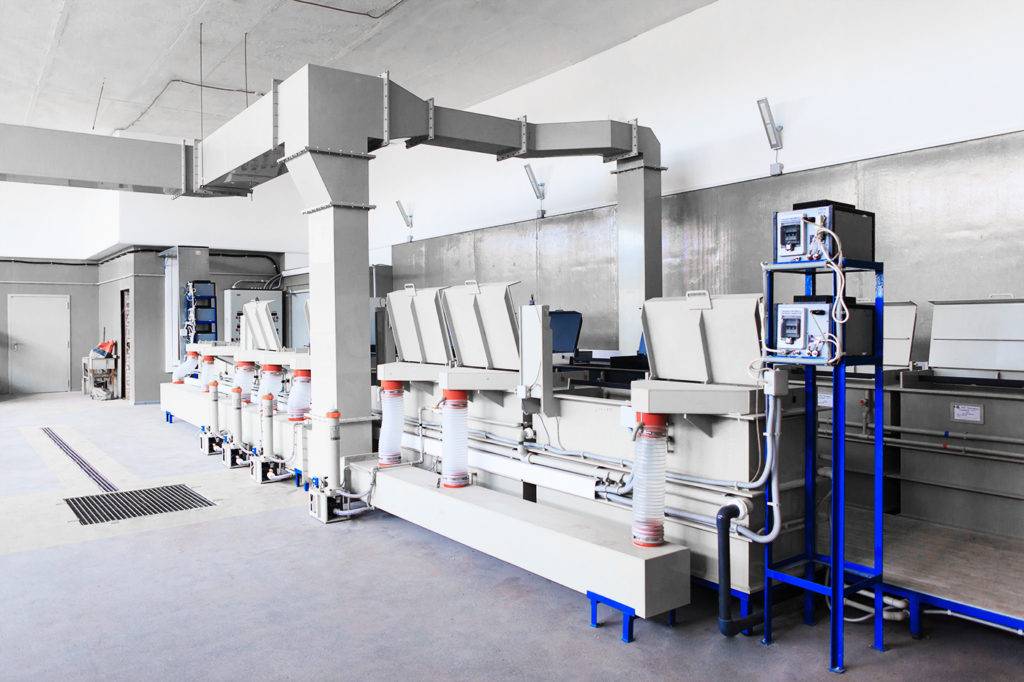

Местная. Точечная система удаления загрязненного воздуха из определенной области производственного помещения. Классический вариант — это местные вытяжки, установленные над конкретным рабочим местом или станком. Приточная система вентилирования может быть выполнена в виде воздушного душа, завесы или отдельной зоны с контролируемым составом воздуха.

Любая вентсистема на производстве работает по двум основным принципам:

• Перемешивание. Воздух подаётся через потолочные или стеновые приточные отверстия, смешивается с отработанным и удаляется посредством вытяжек.
• Вытеснение. Система механической приточной вентиляции монтируется уровне пола. Подаётся более холодный уличный воздух, вытесняющий отработанный теплый к верху, где установлены вытяжки.

Вытесняющая вентиляция

Нормы для систем вентиляции по СНиП

Для начала перечислим нормативные документы, которых придерживаются при проектировании и монтаже сетей отопления, вентиляции и кондиционирования.

Вот основные из них:

• СНиП вентиляция и кондиционирование, а также отопление помещений жилого назначения (действующий документ имеет номер 2.04.05-91);

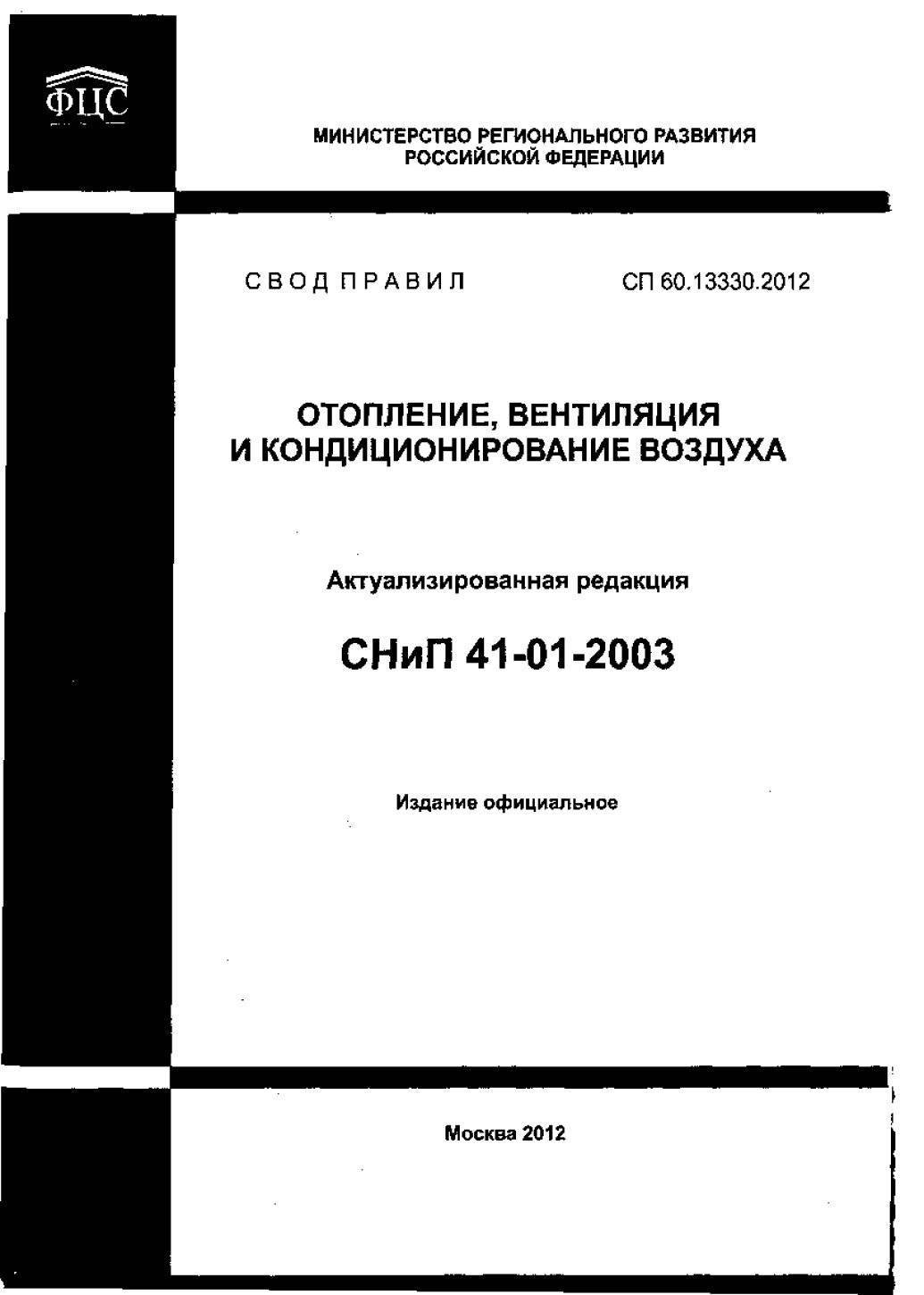

• также строительные нормы перечислены в СНиП номер 41-01-2003, который называется «Отопление, вентиляция и кондиционирование»;
• санитарно-эпидемиологические нормативы и правила (СанПиН);
• ГОСТы (государственные стандарты);
• свод правил (сокращенно СП);
• ВСН – ведомственные строительные нормы;
• МДС – методическая документация в строительстве и многие другие.

В основном документе дается конкретное определение понятию «вентиляция». Вентиляцией называют воздухообмен в помещении, который позволяет удалять избытки влаги, тепла и вредных веществ для обеспечения чистоты воздуха и благоприятного микроклимата в рабочей зоне при круглосуточной работе и средней обеспеченности в 400 ч/г, при односменной дневной работе с обеспеченностью 300 ч/г.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

При проектировании систем вентилирования важно знать следующие важные понятия:

1. Верхняя зона – это часть помещения, которая расположена выше рабочей или обслуживаемой зоны.
2. Зоной дыхания называют пространство в радиусе 50 см в районе лица работающего человека.
3. Дисбаланс – это разница между объемом воздуха, поступающего в здание или помещение, и количеством удаляемых воздушных масс, которые выводятся оборудованием для воздушного отопления и кондиционирования.
4. Постоянным рабочим место называют локальное пространство, где человек непрерывно пребывает на протяжении половины рабочего времени или в течение более двух часов непрерывно.
5. Непостоянным рабочим местом называют зону, где люди работают непрерывно меньше двух часов в смену или на протяжении менее половины рабочего дня.

Расчет приточно-вытяжной вентиляции

Перед началом расчета основных параметров вытяжки, надо определиться с источником вредных, горючих или взрывоопасных веществ. Но в основу вычислений берется, как правило, необходимое количество свежего воздуха для одного человека. В этом случае, расчет общеобменной концентрации воздуха определяется следующим образом:

Согласно нормативам СНиП величина m составляет: 30м³/ч для проветриваемых помещений и 60м³/ч для непроветриваемых.

Если же в «атмосферу» цеха осуществляется выброс не только вредных, но и опасных для жизни человека веществ, то расчет ведется по ПДК (предельно-допустимая концентрация). Норма ПДК для конкретно взятого вещества, берется из специальных справочников и строго регламентируется высокими требованиями. В этом случае, объем необходимо рассчитать:

Если в цехе присутствует несколько источников вредных выбросов, то расчет ведется индивидуально по каждому. А общим результатом становится максимально полученное значение необходимого объема, поступающего в цех воздуха. Т.к. вычисления производятся по притоку свежего воздуха, то тут надо четко понимать, что именно такой же объем должен откачиваться и из помещения.

Что такое промышленная вентиляция и зачем она нужна

Промышленная вентиляция, как понятно из названия, используется на производственных предприятиях. Коротко ее назначение можно сформулировать следующим образом: вентиляция нужна, чтобы удалить из рабочей зоны отработанный воздух и заменить его чистым.

На практике промышленная вентиляция решает четыре основные задачи:

1. Обеспечивает постоянную подачу чистого воздуха в производственные помещения.
2. Удаляет загрязняющие воздух газ, пыль, пары, токсичные вещества.
3. Уменьшает вероятность аварий на производстве вследствие возгораний или взрывов.
4. Помогает поддерживать комфортную температуру и влажность в производственных помещениях.

Назначение вентиляционной системы

Подача чистого и удаление отработанного воздуха – основная задача вентиляционной системы, как на производстве, так и в любом другом помещении. Это общее понятие, содержащее несколько подзадач:

1. Удаление отработанного и подача свежего воздуха. Заключается в установке приточных и вытяжных вентиляторов.
2. Фильтрация вытяжки и приточки. Заключатся в установке фильтров первичной и глубокой очистки воздуха.
3. Рекуперация. Энергоэффективный процесс нагревания или охлаждения приточки за счёт вытяжки.
4. Отопление и кондиционирование. Заключается в установке калориферов и систем кондиционирования.
5. Осушение или увлажнение воздушных масс. Поддержание относительной влажности приточки на расчётном уровне.

Воздухообмен в производственных помещениях

Системы вентиляции промышленных помещений регламентируются СНиП и ГОСТ. Для вашего удобства мы выделили ряд полезных и важных положений:

1. Производственная вентиляция монтируется на всех промышленных объектах. Тип подбирается в зависимости от мощности производства и специфики.
2. Вентиляция не должна становиться причиной загрязнения воздуха. Современные технологии полностью исключают данное явление, но для старых систем это положение актуально.
3. Шум при работе вентиляции не должен приводить к усилению производственного шума.
4. Если на производстве локализуются сильные загрязнения, то объем вытягиваемого воздуха, должен быть 1,5 раза больше, чем приточного. Для чистых мест данное требование противоположно. Это мероприятие реализуется для того, чтобы избежать перетока грязного воздуха из одного помещения в другое.
5. Нормы регламентируют количество воздуха на одного человека в объеме 30 м3, который должен проциркулировать за 1 час.

СНиП 2.04.05-91 определяет максимальную кратность воздухообмена для помещений, кратность варьируется в диапазоне от 3 до 40 полных замен воздушного объема в час.

Сначала разберемся, какие параметры и факторы влияют на процесс воздухообмена в помещении:

Геометрическая архитектура и объем помещений. От геометрии зависит наличие или отсутствие сопротивлений при движении воздуха, в ряде случаев могут возникать застои или завихрения.

• Число людей, работающих в цеху. Приток воздуха определяется, исходя из количества работников и интенсивности трудовой нагрузки. Усредненно применяются следующие нормы: при легком труде на одного человека – 45 м3, при тяжелом физическом труде – не менее 60 м3.
• Специфика технологических процессов. Если рабочий процесс сопровождается выбросами вредных веществ, то для каждого такого выброса есть норма воздухообмена, которая позволяет максимально нивелировать поражающий фактор. Самыми сложными являются цеха, где используются лакокрасочные материалы и заводы по обработке каучука и производства полимеров. Такие промышленные предприятия требуют замены полного объема воздуха не менее 40-50 раз в час.

• Тепловая энергия, выделяемая в ходе рабочей деятельности. Если внутри помещения не производится кондиционирование воздуха, то тепло от работы приборов или протекания технологических процессов должно выводиться наружу вентиляцией.
• Избыточный уровень влажности. Высокий уровень влажности возникает на производствах, где применяются и хранятся жидкости – их испарение повышает уровень влаги в воздухе.

Если промышленный цех имеет квадратуру более 50 м2, то для каждого работника должна поддерживаться температура воздуха в 10°С при нахождении на временном рабочем месте.

Важно! Временное рабочее место – участок промышленного цеха, где работник находится менее 4 часов от всего рабочего времени внутри помещения.

4 Искусственный воздухообмен

Искусственный тип обмена воздуха является более совершенным и требует немалых финансовых и эксплуатационных затрат. В такой сети могут также располагаться ионизирующие, подогревающие и другие устройства.

Искусственный воздухообмен еще называют механическим. Он бывает приточным, вытяжным или комбинированным. Такая система имеет немало плюсов:

• Собирает чистый воздух и обрабатывает его — подогревает, подсушивает или увлажняет.
• Может передвигать воздушные потоки на большие расстояния.
• Обеспечивает доставку воздуха в нужное место на предприятии.
• Может очистить и удалить грязные потоки из любой точки цеха.
• Не зависит от окружающей среды.

Чаще всего работают две системы — приточная и вытяжная. Однако бывают случаи, когда возможно применить лишь одну из них. Основная задача приточной — обеспечение рабочего места благоприятными условиями, в данном случае — чистым воздухом.

Используют такой тип воздухообмена на предприятиях, где преобладает высокая температура с малым количеством вредных выбросов. Свежий поток поступает по воздуховодам и доставляется на рабочие места путем работы распределительных насадок.

Системы, которые очищают загрязненный воздух, называют вытяжными. Чаще всего они работают в складских и бытовых помещениях.

Если существует необходимость создания надежной и активной сети, выполняют приточно-вытяжной воздухообмен. Чтобы воздух не попадал из загрязненных помещений в более или менее чистые, в системе создают давление.

При проектировании приточно-вытяжной системы необходимо рассчитать расход воздуха по формуле L отс = 3600 FW о, где F — общая сумма проемов в квадратных метрах, W о — средний коэффициент скорости притягивания воздуха. Эта характеристика зависит от вредности выбросов и вида необходимых операций.

Вытяжные устройства могут располагаться на любой высоте. Основная задача состоит в том, чтобы загрязненный воздух не менял свою натуральную траекторию перемещения. Загрязнения, которые тяжелее воздуха, всегда внизу, поэтому там тоже нужно размещать приборы для их забора.

В холодный сезон необходимо подогревать поступающий воздух. Самым экономичным вариантом будет рециркуляция, которая подразумевает подогрев части воздуха. При этом нужно выполнять некоторые условия:

• Уличный воздух должен поступать в количестве не меньше 10%, а обратно необходимо выпускать поток с 30% загрязнений относительно допустимой отметки.
• Категорически запрещено использовать рециркуляцию на предприятиях, где в воздухе присутствуют взрывоопасные вещества, болезнетворные микроорганизмы и другие опасные выбросы.

Очень часто приточную вентиляционную сеть соединяют с отопительной системой. За пределами цеха монтируют специальные воздухоприемники для чистого воздуха.

Шахты устанавливают над крышей и землей. Нужно лишь, чтобы возле приемников не было источника вредных выбросов. Минимальное расстояние от земли должно составлять 200 см в обычной зоне и 100 см в зеленой зоне.

Принцип работы приточной вентиляции прост: вентилятор осуществляет забор воздуха через калорифер, где затем нагревается. Далее воздушные массы увлажняются либо подсушиваются и поступают в цеха. Объем поступающего воздуха можно контролировать клапанами и заслонами.

Бывают два вида общеобменной приточно-вытяжной вентиляции — замкнутые и разомкнутые системы. Во втором случае это две независимые сети, одна из них подает воздушные массы, вторая удаляет отработанный.

Перечисленные схемы подводят к цехам, имеющим 1−2-й классы опасности.

Система фильтрации

Принцип работы обратного клапана: клапан открыт при оптимальном движении потоков, создавая некоторые сопротивления воздушным потокам. При возникновении обратной тяги он автоматически закрывается с целью исключения поступления в помещение запахов, пыли и холодного воздуха.

Заборные решетки — классифицируются в зависимости от места установки, назначения, конструкции, формы или размера, а также способа монтажа.

Шумоглушитель — обладает звукопоглощающим эффектом для снижения шума при работе вентиляторов.

Калорифер — бывает двух видов: электрический (не требует сложного монтажа) или водяной (более выгодные и практичные).

Рекуператор — оснащен теплообменником с 2-мя камерами, пропускающие через себя поступающий и вытяжной поток. Теплообмен осуществляется за счет разности температуры, в помещение уже подается теплый воздух. Наиболее выгодное с экономической точки зрения решение (значительное сокращение расходов на электроэнергию).

Система автоматики и управления — выполняет контроль как отдельных устройств и элементов, так и комплексной сети. Обеспечивает поддержание заданной температуры, влажности и других параметров.

Расчет приточно-вытяжной вентиляции

Перед началом расчета основных параметров вытяжки, надо определиться с источником вредных, горючих или взрывоопасных веществ. Но в основу вычислений берется, как правило, необходимое количество свежего воздуха для одного человека. В этом случае, расчет общеобменной концентрации воздуха определяется следующим образом:

Согласно нормативам СНиП величина m составляет: 30м³/ч для проветриваемых помещений и 60м³/ч для непроветриваемых.

Если же в «атмосферу» цеха осуществляется выброс не только вредных, но и опасных для жизни человека веществ, то расчет ведется по ПДК (предельно-допустимая концентрация). Норма ПДК для конкретно взятого вещества, берется из специальных справочников и строго регламентируется высокими требованиями. В этом случае, объем необходимо рассчитать:

Если в цехе присутствует несколько источников вредных выбросов, то расчет ведется индивидуально по каждому. А общим результатом становится максимально полученное значение необходимого объема, поступающего в цех воздуха. Т.к. вычисления производятся по притоку свежего воздуха, то тут надо четко понимать, что именно такой же объем должен откачиваться и из помещения.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

Управление вентиляционными системами

Автоматизация управления вентсистем позволяет оптимизировать процесс и снизить эксплуатационные расходы. Такой подход позволяет минимизировать участие человека в управлении и снизить риск «человеческого фактора». Автоматическое управление подразумевает установку датчиков, регистрирующих температуру/влажность воздуха, концентрацию вредных веществ, степень задымленности или загазованности. Все датчики связаны с блоком управления, который благодаря заданным настройкам включает или отключает оборудование. Таким образом, автоматизация помогает соблюдать требования санитарных норм, быстро реагировать на аварийные ситуации и экономить значительные средства.

Из каких элементов состоят системы промышленной вентиляции

Для устройства систем промышленной вентиляции используют 10 основных элементов.

Воздухозаборная решетка. Устанавливают на внешней стороне здания. Она выполняет декоративные и защитные функции: не дает попасть в систему вентиляции мелкому мусору, влаге, снегу или тополиному пуху.

Воздушный клапан. Не дает холодному уличному воздуху попадать в систему вентиляции, когда она выключена. Чаще всего воздушный клапан комплектуется электроприводом для синхронизации его закрытия/открытия с выключением/включением системы вентиляции.

Фильтры очистки воздуха. Предотвращают попадание мелких твердых частиц и пыли в механизмы системы вентиляции и увеличивают ее срок службы. Фильтры делятся на три класса:

1. Грубой очистки. Задерживают частицы размером более 10 мкм и подходят для обслуживания бытовых помещений. Представляют собой синтетическую ткань или металлизированную сетку.
2. Тонкой очистки. Задерживают частицы до 1 мкм. Устанавливают в помещениях с высокими требованиями к чистоте: в пищевых цехах, лабораториях, больницах или музеях. Фильтры изготавливают с применением активированного угля или стеклоткани.
3. Особо тонкой очистки. Задерживают частицы размером до 0,1 мкм. Устанавливают на оптических и электронных предприятиях, в фармакологической, химической и атомной промышленности, в операционных. При изготовлении используют клееную бумагу из субмикронных волокон или клееное стекловолокно.

Воздухонагреватель (по-другому калорифер). Подогревает холодный воздух, поступающий с улицы. По способу нагревания делятся на электрические и водяные. Иногда в системах вентиляции дополнительно используют рекуператоры. Они нагревают поступающий холодный воздух, передавая ему тепло от загрязненного теплого воздуха из помещений, без смешения потоков. Основная ценность рекуператоров – невысокое энергопотребление.

Вентилятор. Подает воздух в производственные помещения. У вентилятора 5 основных характеристик:

1. Полное давление – на какое расстояние вентилятор может переместить воздух.
2. Производительность – количество воздуха, которое вентилятор может прокачать за час.
3. Уровень шума во время работы.
4. Габаритные размеры.
5. Тип – осевой или радиальный. У осевого высокая производительность, но низкое полное давление, поэтому он не подходит для систем с разветвленной сетью воздуховодов.

Шумоглушитель. Не дает шуму от работающего вентилятора распространиться по воздуховодам. При изготовлении используют звукоизолирующие материалы: минеральную вату или стекловолокно, которые помещают в металлическую коробку или цилиндр.

Воздуховод. Доставляет воздушный поток. Различается тремя параметрами:

1. Площадью сечения.
2. Формой: круглой или прямоугольной.
3. Типом.

По типу воздуховоды делят на гибкие, полугибкие и жесткие. Гибкие и полугибкие представляют собой многослойную алюминиевую фольгу, одетую на каркас из стальной проволоки. У них только круглое сечение. Воздуховоды легко гнутся, но отличаются высоким аэродинамическим сопротивлением и поэтому подходят только для небольших по длине участков системы вентиляции.

Жесткие воздуховоды изготавливают из нержавеющей или оцинкованной стали. Могут иметь круглое или прямоугольное сечение. Круглые воздуховоды проще в изготовлении и создают меньшее аэродинамическое сопротивление потоку воздуха, а прямоугольные прочнее, их легче укладывать, они лучше вписываются в интерьер.

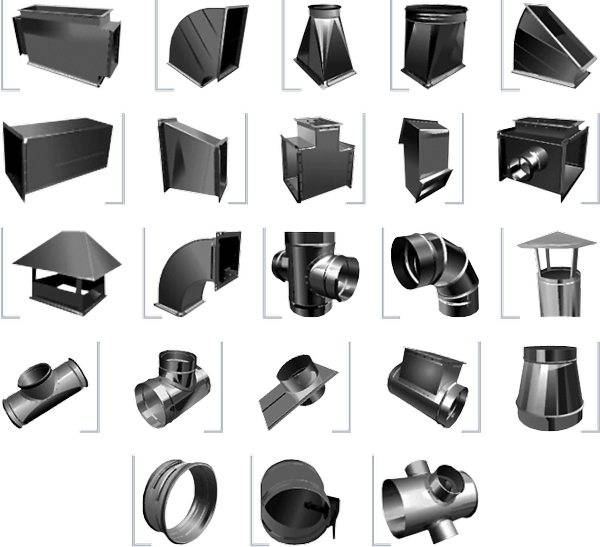

Фасонные изделия. Разветвители, повороты и переходники, с помощью которых собирают воздуховод.

Воздухораспределительные устройства. Нужны для равномерного распределения воздуха в производственных помещениях. Воздухораспределительные устройства бывают металлические или пластиковые, круглой или прямоугольной формы, различаются расцветкой и размерами. Чаще всего это решетки или плафоны.

Система управления. Простая или сложная. Простая – кнопка включения/выключения. Сложная – самостоятельно контролирует состояние фильтров, включает или отключает калорифер, управляет воздушным клапаном и прочее.

Все перечисленные выше элементы можно заменить готовой вентиляционной установкой – это гарантирует совместимость компонентов, исключает возможные ошибки во время сборки и не требует настройки автоматики.

3 Использование аэрации

При насыщении воздухом предприятия следует учитывать розу ветров, в противном случае внутрь могут попасть вредные выбросы из соседних производственных организаций.

Лучшим для предприятия будет расположение с наветренной стороны по отношению к вредным выбросам. Фрамуги должны открываться автоматически, чтобы ими можно было управлять снизу. Расположив их на разной высоте, можно регулировать поток. Аэрация — отличный вариант для больших предприятий, где тяжело применить механический воздухообмен из-за его большой стоимости.

Рекомендуемый вариант — установка форточек на 3 разных уровнях. В теплое время чистый воздух проходит через нижний уровень, грязный удаляется через верхний. Форточки, находящиеся в середине, используются в холодный период. Пока воздух достигает нижнего уровня, он успевает прогреться.

В небольших цехах на трубы, служащие вытяжками, устанавливают дефлекторы. Они помогают удалить нагретый от производства воздух. Еще их используют для отвода теплых газов от горнов, печей, прессов и т. д.

Вентиляция металлургического цеха

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

• применение вентиляторов мощностью несколько сотен кВт;
• чрезмерная запыленность воздушной среды;
• опасность возникновения пожара в некоторых зонах;
• необходимость обеспечения приемлемых условий труда персонала;
• поддержание заданных температурных параметров;
• обеспечение простого, малозатратного техобслуживания.

Вентиляция производственных помещений

Вентиляция производственных помещений – это совокупность мероприятий и устройств, необходимых для обеспечения заданного качества воздушной среды в рабочих помещениях. Вентиляции принадлежит главенствующая роль в нормализации воздушной среды на рабо­чих местах и в производственных помещениях.

Виды вентиляции и типы вентиляционных установок

По способу перемещения воздуха вентиляция может быть:

По способу организации воздухообмена механическая вентиляция может быть:

Типы вентиляционных установок

1. Вытяжные (предназначенные для удаления воздуха) – местные и общие.
2. Приточные (осуществляют подачу воздуха) – местные (воздушные души, завесы, оазисы) и общие (рассеянный или сосредоточенный приток).

1. Естественная вентиляция – это вентиляция, при которой воздухообмен происходит за счет разности температур под влиянием теплового напора. Естественная вентиляция производственных помещений может быть: неорганизованной и организованной.

Неорганизованная естественная вентиляция (про­ветривание) осуществляется за счет поступления и удаления воздуха через окна, форточки, фрамуги, специальные проемы, а также через неплотности на­ружных ограждений (инфильтрация).

Организованная (регулируемая) естественная вентиляция производственных помещений называется аэрацией, которая осуществляется с помощью аэрационных фонарей. При отсутствии аэрационных фонарей естествен­ная вентиляция может быть улучшена с помощью специальных каналов или шахт. С целью повышения эффективности ветрового напора эти шахты снабжаются специальными насадками – дефлекторами.

2. Механическая вентиляция позволяет производить предварительную обработку приточного воздуха – ув­лажнение, нагрев или охлаждение и очистку от пыли, газов, аэрозолей и других примесей.

К установкам местной вентиляции относятся местные отсосы открытого типа, включающие защитно-обеспыливающие кожухи, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы (встроенные в рабочие места, инструменты), перемещаемые отсосы, а также вытяжные зонты, укрытия-боксы, камеры и кабины.

Общеобменная вентиляция применяется в тех случаях, когда вред­ные вещества, избыточное тепло и влага выделяются рассредоточено по всему рабочему помещению, и удалить их с помощью местных отсо­сов не представляется возможным. Принцип действия общеобменной вентиляции основан на разбавлении загрязненного, перегретого или переувлажненного воздуха до уровней, соответствующих гигиеническим нормативам.

Приточная вентиляция предназначена для обработки воздуха: его подогрев, охлаждение, очистка от пыли или увлажнение.

Вытяжная вентиляция предназначена для удаления отработанного воздуха.

Кондиционирование воздуха производственных помещений

Кондиционирование воздуха – создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха).

Системами кондиционирования должен подаваться воздух, очищенный от пыли. Иногда предъявляются требования по очистке воздуха от бактерий, по его ионизации, дезодорации или ароматизации.

Требования к вентиляции производственных помещений

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены гигиеническими нормативами, а также строительными нормами и правилами (далее СНиП)

Для эффективной работы вентиляции важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований

Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку тепла, влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ необходимый воздухообмен должен устанавливаться по превалирующей вредности.

Система вентиляции не должна быть источником шума и загрязнения окружающей среды. В процессе эксплуатации вентиляционные системы должны обслуживаться, очищаться от загрязнений, ремонтироваться в соответствии с установленным графиком подготовленным персоналом.

Система фильтрации

Принцип работы обратного клапана: клапан открыт при оптимальном движении потоков, создавая некоторые сопротивления воздушным потокам. При возникновении обратной тяги он автоматически закрывается с целью исключения поступления в помещение запахов, пыли и холодного воздуха.

Заборные решетки — классифицируются в зависимости от места установки, назначения, конструкции, формы или размера, а также способа монтажа.

Шумоглушитель — обладает звукопоглощающим эффектом для снижения шума при работе вентиляторов.

Калорифер — бывает двух видов: электрический (не требует сложного монтажа) или водяной (более выгодные и практичные).

Рекуператор — оснащен теплообменником с 2-мя камерами, пропускающие через себя поступающий и вытяжной поток. Теплообмен осуществляется за счет разности температуры, в помещение уже подается теплый воздух. Наиболее выгодное с экономической точки зрения решение (значительное сокращение расходов на электроэнергию).

Система автоматики и управления — выполняет контроль как отдельных устройств и элементов, так и комплексной сети. Обеспечивает поддержание заданной температуры, влажности и других параметров.

Вентиляция гальванического цеха

Опасность представляют щелочные, кислотные, электролитные пары, цианистый водород, присутствуют избыточные тепло-влажностные показатели. Вентиляционная система обязательно должна отвечать нормам пожарной безопасности, изготавливаться из нержавеющих материалов, либо покрываться антикоррозийной защитой.

Нормы вентиляции определяют кратность воздухообмена гальванического цеха равную 3 (помещения для производства цианистых солей, других растворов). Приток подается сверху, 5 % от него должны попадать в находящиеся рядом отделения. Удаляемый общей вентсистемой воздухопоток обязательно фильтруется от вредных примесей.

В качестве локального вентилирования используются бортовые отсосы для резервуаров с кислотой, цианистым раствором. Вытяжки оснащаются взрывобезопасными вентиляторами с дополнительным резервным механизмом. Удаляемый воздух должен очищаться перед выбросом наружу.

Выводы и полезное видео по теме

Кратность воздушного обмена для разных помещений магазина + чертеж:

Приложение для расчета воздухообмена для различных помещений:

Базовые величины для системы вентиляции, расход воздуха:

Кратность воздухообмена отображает потребность помещений в том количестве воздуха, при котором они нормально функционируют. Сменяемость воздуха выражается в количестве раз в час или кубометрах за этот же период. Есть также удельные величины на 1 человека и 1 квадратный метр.

В свежем воздухе больше всего нуждаются больницы, опасные производства и публичные места. От показателя минимальной кратности воздухообмена иногда зависит жизнь, поэтому пользуйтесь не только нормативами, но также считайте все сами и приглашайте специалистов

Материал взят с сайта: https://sovet-ingenera.com/vent/raschety/normy-kratnosti-vozduhoobmena-v-pomescheniyah.html

По первому требованию будет удален в течении 24х часов.
