Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

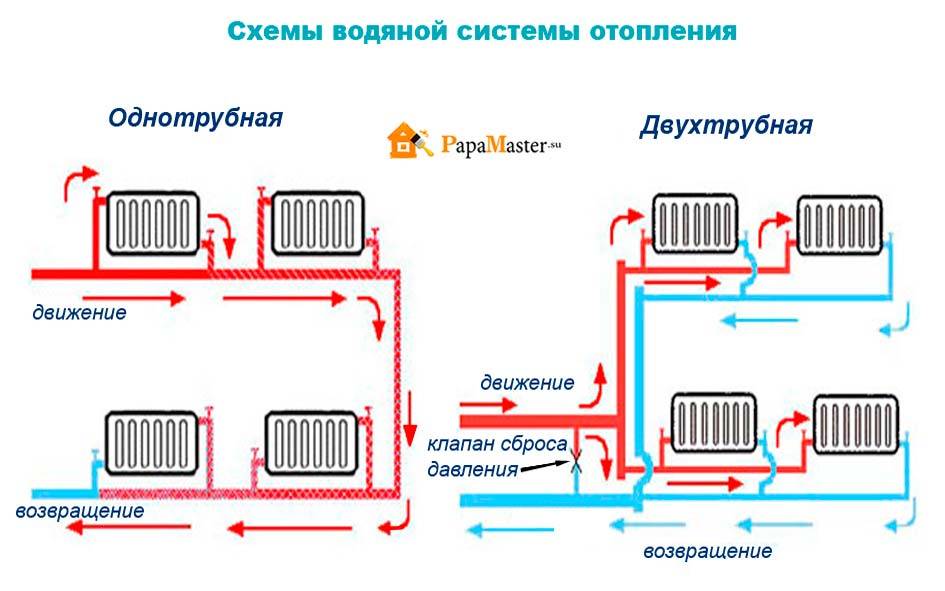

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Конструктивные особенности схемы отопления

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Виды систем отопления

Для обеспечения теплоснабжения многоэтажных жилых и коммерческих зданий применяются разные системы теплообеспечения. Чаще всего используются системы, использующие жидкий теплоноситель, который по трубам поступает к радиаторам отопления. Нагретая жидкость нагревает секции батареи, а уже от них происходит нагрев воздуха в помещении. Классическая схема такого теплоснабжения подразумевает наличие многих элементов – водогрейного или отопительного котла, расширительного бака, аппаратуры контроля, радиаторов и труб по которым поступает теплоноситель. Все, казалось бы, просто и элементарно, но есть несколько существенных моментов, определяющих специфику каждой системы. И эта специфика заключается, прежде всего, в варианте организации доставки нагретого теплоносителя к каждой конкретной точке подключения системы и отвода остывшего теплоносителя от нее.

Однотрубная система отопления

Первый момент заключается в том, как происходит подводка труб к радиатору

В этом плане необходимо понимать, что в частном доме или квартире с отдельным котлом отопления может быть реализована одна из двух схем – однотрубная и двухтрубная.  Это важно потому, что здесь заложена принципиальная разница – при однотрубной теплоноситель последовательно подается в батареи, при этом после первого радиатора остывший теплоноситель поступает во второй, где он остывает еще больше, и уже после крайней батареи, пройдя все точки, опять возвращается в отопительный котел. Схематически такая схема представляет собой одну трубу с небольшими расширениями, в виде радиаторов. Схема обеспечивает проток теплоносителя с минимальными потерями и может применяться как в открытых, так и закрытых системах отопления

Схема обеспечивает проток теплоносителя с минимальными потерями и может применяться как в открытых, так и закрытых системах отопления.

Преимуществом такой схемы выступает простота и удобство построения, легкость монтажа и дешевизна. Из минусов стоит упомянуть неравномерность прогрева помещения и возможность применения только в одноэтажных планировках схемы, а также большими проблемами в установке приборов регулирования температуры в помещениях на радиаторах. Кроме того, схема требует установки большого количества кранов и задвижек, чтобы в случае необходимости не сливать полностью теплоноситель при ремонте одной батареи. Хотя с другой стороны, если батареи подключены по диагональной схеме, то перекрывать движение теплоносителя в системе, так или иначе придется.

Двухтрубная система отопления

Двухтрубная система отопления по сравнению с однотрубной, имеет ряд преимуществ. Прежде всего, это заключается в том, что к каждой отдельной батареи подходит ответвление от трубы с нагретым теплоносителем. После отдачи тепла охлажденный теплоноситель также уходит в отдельную трубу. Таким образом, двухтрубная система обеспечивает более эффективную схему подачи теплоносителя к радиаторам. При наличии запорной арматуры можно перекрыть подачу воды в секции батареи, и таким образом снизить температуры в отдельном помещении. Такое построение системы отопления помогает обеспечить и ремонт батареи достаточно перекрыть краны на радиаторе, чтобы приступить к ремонту, при этом отключения отопления не происходит, и системе исправно работает в других помещениях.

К положительным сторонам этой системы можно также отнести возможность использования двухтрубной схемы для малоэтажных жилых домов – для того чтобы сделать обвязку двухэтажного здания эта схема как нельзя кстати.

Что касается минусов, то здесь нужно иметь в виду, что придется прокладывать в два раза больше труб –  для трубы прямой подачи и обратки. Но здесь нужно помнить, что и однотрубная и двухтрубная система описывается как система отопления одного или максимум двух этажей, что не совсем применимо для многоквартирного дома в три и более этажей. Кроме этого, данные схемы часто применяются для индивидуального теплоснабжения, где нет необходимости устанавливать дополнительный счетчик тепла, поскольку достаточно приборов учета потребления газа, электричества или жидкого топлива индивидуального потребителя.

Схемы отопления многоэтажных многоквартирных домов

Другое дело, когда квартира находится в многоэтажном многоквартирном доме. Здесь для планирования и учета потребленных ресурсов необходим счетчик тепла, в случае если используется центральное отопление. Но при этом, как уже говорилось выше, не во всех случаях есть возможность установки таких приборов. Одной из причин является вертикальная разводка отопления. Схемы теплоснабжения многоэтажных домов центрального отопления применяют несколько вариантов разводки труб. Одна из наиболее популярных схем разводки – вертикальная система отопления.

Суть этого вида разводки заключается в том, что теплоноситель подается в дом по одной магистральной трубе. Внутри же дома он распределяется по нескольким вертикальным каналам, которые подают нагретую воду вверх до высшей точки на последний этаж. Дальше по разводке труб вода расходится к радиаторам и после прохождения всех трубопроводов в подвале попадает в трубу обратки.

Однотрубная схема вертикальной разводки системы отопления

Это общая схема теплоснабжения многоэтажного здания, но и в ней есть некоторые моменты, которые нужно учитывать при установке приборов учета тепла. Один из таких моментов заключается в том, что вертикальная система отопления может иметь вид однотрубной и двухтрубной.

Вертикальное отопление, выполненное по однотрубной схеме, может иметь верхнее или нижнее подключение. В первом случае теплоноситель подается в вверх, где на техническом этаже или  чердаке сделана разводка по отдельным стоякам – вертикальным трубам которые подают горячую воду в радиаторы. На каждом этаже к установленному радиатору вода подходит из стояка, и после прохождения по полости секций батареи опускается на следующий, нижний этаж. Эта схема обеспечивает экономию труб при разводке по этажам, и при подключении к радиаторам, но имеет ряд недостатков:

• схема обладает большой статичностью – изменить или усовершенствовать ее довольно сложно;
• обеспечить дополнительно подключение радиаторов не принесет выигрыша в теплоотдаче – температура в помещении значительно не повысится;
• в квартире установка теплового счетчика будет неэффективной – прибор фиксирует разницу температур на входе и на выходе отдельного потребителя, а здесь получается, что необходимо устанавливать теплосчетчик на каждой батарее;
• кроме того, такая однотрубная система применяется в системах с естественной циркуляцией теплоносителя, что делает фиксацию изменений температуры малоэффективной из-за небольшой разницы температуры теплоносителя.

Двухтрубная схема вертикальной разводки системы отопления многоквартирного дома

Вертикальная система отопления с двухтрубной разводкой немного отличается от однотрубного варианта. Эта схема предусматривает нижнее расположение подающего трубопровода и трубу обратной подачи воды. Теплоноситель подается по магистральной трубе до самой верхней точки, каждая батарея имеет свое независимое подключение к трубе подачи. Такое же индивидуальное подключение имеют радиаторы и к трубе отвода теплоносителя. Плюсом этого варианта выступает возможность самостоятельно регулировать температуру батареи за счет регулировки крана подачи воды. Еще одним важным моментом в отличие от однотрубной системы выступает возможность самостоятельно спустить воздух из системы, через установленный в батарее клапан. В однотрубной системе, если происходит завоздушивание, то останавливается весь стояк, и спускать воздух в таком случае придется в высшей точке – иначе стояк не заработает.

Двухтрубные системы позволяют быстро и без отключения котла провести установку и подключение батареи – достаточно просто перекрыть краны и можно делать ремонт радиатора.

Привлекательность двухтрубной схемы заключается и в том, что для получения максимальной теплоотдачи нет необходимости включения в схему большого количества радиаторов. Система довольно эффективно справляется и с небольшим количеством батарей. Но и здесь имеется один существенный нюанс для учета потребленной тепловой энергии установка теплового счетчика просто нереальна – их нужно устанавливать на каждую батарею. Добиться более-менее нормального учета потребленной энергии можно путем установки общедомового или одного счетчика на подъезд, но и при этом, реальная польза будет только у жителей первых этажей дома.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Особенности однотрубных систем

Однотрубную разводку в самом простом варианте называют «ленинградкой». Она далеко не идеальна, но популярна из-за своей простоты. Ленинградка представляет собой такую систему, при которой все элементы отопления подключены последовательно к одной трубе, которая выполняет и роль подачи, и роль обратки. Получается, что магистраль закольцована (на котел при индивидуальной системе отопления или на стояк при централизованной), а к ней в нужных местах в разрыв или параллельно подсоединены радиаторы или другие устройства.

Однотрубная система в самом простом варианте

Теплоноситель по направлению движения последовательно поступает в каждый их отопительных приборов. В этом и заключается основной недостаток. В первый радиатор поступает самый горячий теплоноситель. Часть тепла отбирается на его нагрев. Теплоноситель становится холоднее,  подмешивается в магистраль, снижая  общую температуру. После чего, уже с чуть более холодный, он поступает на второй радиатор, где снова немного остывает и, добавляясь к основному потоку, еще больше охлаждает его. По мере продвижения все более холодный теплоноситель поступает в каждый последующий элемент отопления. При достаточно длинной цепочке и большом количестве приборов последний радиатор бывает совершенно неэффективным.

Чтобы обойти это свойство и добиться примерно равной отдачи от каждого прибора, можно увеличивать количество секций радиатора по мере их удаления от выхода котла. Таким образом можно компенсировать систему (выровнять теплоотдачу каждого элемента). Как вариант использования недостатков во благо можно рассмотреть такой способ:  самые «горячие» отопительные приборы устанавливать в самых холодных комнатах (например, на северной стороне) или в тех, где требуется повышенная температура – детские и спальни.

Для того чтобы была возможность регулировать температуру на радиаторе ставят байпас и краны

Некоторые разновидности подключения радиаторов позволяют устанавливать регуляторы и краны, которыми можно регулировать интенсивность потока теплоносителя в каждом отопительном элементе, выравнивая при необходимости температуры. Это позволяет добиться более-менее равной теплоотдачи от каждого из них, но такое возможно далеко не всегда.

По способу разводки однотрубная система может быть горизонтальной или вертикальной.

Актуальность для автономного отопления

Пример вертикальной схемы отопления частного двухэтажного дома

Первые проблемы могут возникнуть еще на стадии подключения батарей. Это связано с месторасположением патрубков и самой конструкции нагревательного прибора. Практически все модели рассчитаны для монтажа в горизонтальную систему. Поэтому специалисты рекомендуют устанавливать специальные вертикальные настенные радиаторы отопления.

Однако при этом следует учитывать особенности их функционирования. Чем ниже расположена батарея, тем эффективнее она будет работать. Холодный воздух имеет большую массу чем теплый, поэтому он концентрируется у пола. Задача батареи — нагреть его. Поэтому она должна располагаться как можно ниже. Узкие вертикальные радиаторы отопления конструктивно не могут полностью выполнять эту задачу.

Но это не единственный недостаток, характерный для вертикальной разводки системы отопления. Его можно решить немного увеличив длину подводящих патрубков радиатора. Если же придерживаться канонов схемы — возникнет еще одна проблема. Она заключается в привязке вертикальных трубчатых радиаторов отопления к месту расположения тепловых стояков. Для комнат с небольшой квадратурой это несущественно. Однако, если помещение имеет площадь от 40 м2 и более и при этом 2 наружные стены, — необходимо будет устанавливать несколько тепловых стояков.

Подведя итоги можно выделить следующие условия, когда установка вертикальной однотрубной системы отопления имеет смысл:

• Относительно большое количество этажей. Обычно от 5-ти и более;
• Относительно небольшая площадь комнат;
• Хорошая теплоизоляция и равномерное распределение тепла по всему помещению.

Увы, но для большинства частных домов коттеджей эти характеристики несвойственны. Именно поэтому предпочитают устанавливать горизонтальную систему отопления как один из оптимальных способов поддержания комфортной температуры.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в системе. Обычно производитель указывает мощность котла при номинальном давлении газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%

Для электрического котла важно качество проложенных линий и мощность трансформатора;

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%

Для электрического котла важно качество проложенных линий и мощность трансформатора;. вид обогреваемого помещения

При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;

вид обогреваемого помещения. При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем больше площадь, через которую может уйти тепло, тем больший запас на мощность котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

• калькулятор расчета отопления дома
• калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро нагревается за счет того, что вся мощность котла направлена на нагрев воды. Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на сегодня является ПВХ или пластик. Они пришли на смену металлическим или оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются меньшим диаметром, более просты в установке, не подвластны коррозии и практически не засоряются. Самым новым поколением труб можно назвать металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет придать ей любую форму.

Количество труб зависит от вида используемой системы и отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В данном случае трубы прокладываются по площади пола. Их количество определяется отдельно в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух) то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о качественном утеплении дома.

Механический тип

Это счетчик с унифицированной конструкцией. Он бывает винтовым, турбинным или же крыльчатым. Основа работы агрегата заключена в преобразовании поступательного движения теплоносителя в движение элемента для измерения.

Это самое доступное с точки зрения стоимости приспособление. Оно не может быть применено, если в роли теплоносителя выступает вода с повышенной жесткостью, или же в ней присутствуют частицы ржавчины, накипь или окалины. Они могут засорить механические детали устройства. Поэтому перед установкой агрегатов монтируются специальные фильтрующие системы. Помимо этого, механическая конфигурация плохо переносит резкое колебание расхода.

Рекомендации по выбору прибора и его монтажу

Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:

• механические (иначе – тахометрические);
• ультразвуковые.

Так выглядят тахометрические приборы учета тепловой энергии Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:

1. Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
2. Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
3. Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.

Ультразвуковые тепломеры, предназначенные для установки в квартирах

Накладной измеритель тепла от известного европейского бренда Danfoss Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.

Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:

Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.

Причины невозможности установки квартирных теплосчетчиков в домах с вертикальной разводкой отопления

• Метрологическая проблема. Теплосчетчик считается работающим корректно, когда разница температур теплоносителя между входом и выходом (подачей и обраткой) составляет более 3 о С. Тепловое потребление 1 радиатора в зависимости от типоразмеров, коэффициента оребрения и площади обогрева составляет от 0,5 о С до 2 о С.
• Необходимость установки теплосчетчиков на каждый стояк, что дорого и весьма хлопотно. В дальнейшем пользователю придется вручную снимать показания с каждого из счетчиков, суммировать их и подавать в теплоснабжающую организацию. Риск математической ошибки и человеческого фактора. Высокие расходы на поверку, что частично нивелирует экономию от установки и увеличивает окупаемость.
• В паспорте теплосчетчика написана область применения прибора. Например, для Ultraheat T-230 – “Счетчик применяется для учета потребляемой энергии в квартирах, коттеджах, многоквартирных домах и объектах малого бизнеса… измерение температуры в подающем и обратном трубопроводе производится…. и т. д. и т. п.”. Нигде нет слова про батарею, да подающего и обратного трубопровода на батарее нет.

Все вышеперечисленные причины являются аргументами для теплоснабжающих организаций не принимать в коммерческий учет теплосчетчики установленные в домах с вертикальной разводкой системы отопления.

Единственный способ организовать учет тепла при вертикальной схеме разводки отопления это распределители тепла.

Выводы и рекомендации

Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.

При покупке комплектующих не берите дешевые китайские модели

Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.
