Счетчики на батареи отопления в квартире: монтаж приборов учета тепла

Виды тепловых приборов отопления

К основным видам теплосчетчиков можно отнести:

  • Тахометрический или механический;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

Как работает счетчик тепла в многоквартирном доме

Приспособление достаточно просто устроено, по мнению региональных властей, оно создано для экономии тепловой энергии, но по факту этого не происходит. Агрегат просто считает и выдает показания, на плечи жильцов ложатся расходы на обслуживание и монтаж.

Принцип работы заключается в следующем: на протяжении месяца вычисляется потребление тепла по отношению квартир, которые запитаны на стояке, во время снятия показаний используются данные датчика расхода и двух устройств, отвечающих за контроль температурного режима.

Благодаря установленному тепловому счетчику, получается узнать, сколько подогретой жидкости поступило в систему и уточнить ее тепло на входе и выходе. Применяя индивидуальные счетчики, можно платить только за ту тепловую энергию, которая попала в квартиру, что намного выгоднее.

Насколько выгодна установка теплосчетчика на отопительные системы многоквартирного дома

Если все согласовано, установка проведена, прибор принят в эксплуатацию, и его показания учитываются, то вы получаете следующие преимущества:

  • вы платите только за тепло, использованное вами;
  • когда тепло не требуется, на нем можно экономить;
  • если вы вложите средства в утепление стен, пола и потолка, то и платить по счетчику будете еще меньше.

Если же говорить об окупаемости проекта, то тут многое зависит от стоимости оказанных вам услуг и цены прибора. Однако можно точно сказать, что экономия на тепле при установке последнего в среднем составляет 25-30 процентов. Но если вы все-таки сомневаетесь, то поднимите платежки 2-5 летней давности и сравните, сколько стоило тепло тогда, и сколько вы платите сейчас. А цены только растут.

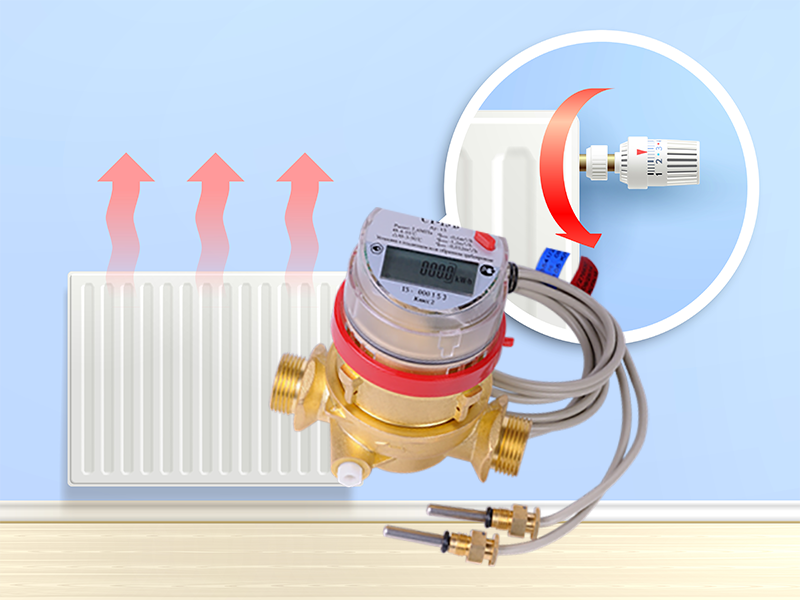

Теплосчетчик на радиаторе

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

  • G – массовый расход воды, т/ч;
  • T1,2 – температурные показатели воды на входе и выходе из системы, оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

  1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
  2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
  3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
  4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Как работает счетчик тепла

Счетчик тепловой энергии для монтажа на отопительные трубы

Счетчик на отопление на квартиру работает путем вычисления количества тепла на основе данных, которые берутся с датчиков температур и расхода теплового носителя. Измеряется количество воды, проходящей через систему отопления, а также разницу в температурах на выходе и входе. Общее количество тепла рассчитывается по специальной формуле. Информация, полученная с приборов, переходит на вычислитель, определяющий потребление тепла после обработки данных и вносящий их в архив. Значения можно видеть на дисплее устройства и снимать в любой момент.

У прибора есть своя погрешность, складывающаяся из погрешностей вычислителя, термодатчиков и расходомера. Для учета тепла в квартирах ставят приборы с допустимой погрешностью не более 6-10%. В реальности показатель способен превышать базовое значение, это зависит от характеристик всех комплектующих элементов

По этой причине важно приобретать современный счетчик, который будет работать максимально точно

На повышение показателя влияют такие факторы:

  • амплитуда с входящей либо выходящей температурой теплоносителя, имеющая значение менее 30 градусов;
  • проблемы, допущенные при монтаже, касающиеся требований производителя;
  • плохое качество труб, слишком жесткая вода;
  • расход теплоносителя меньше минимальных значений, которые указаны в технических характеристиках.

Монтаж счётчика через специалистов

Если владелец всё же решил купить индивидуальный счётчик в квартиру, то ему следует знать правила монтажа прибора. Самым лёгким вариантом является покупка накладного счётчика. Его можно самостоятельно прикрепить на батарею, использую вложенную инструкцию. Для проверки расхода достаточно посмотреть на дисплей, что очень удобно.

Если нужна установка ультразвукового, механического или вихревого аппарата, то для этого потребуется наём профессионала. Для монтажа потребуется перекрыть подачу теплоносителя в стояке, откачать воду из системы и отрезать часть трубы.

Всё это осуществляется только при наличии разрешения и готового проекта. Лучше осуществлять все эти работы через лицензированные фирмы, которые проводят полный цикл установки, от согласования до ввода в эксплуатацию. Вот схема предстоящих процедур:

  • подготовка проекта подключения;
  • согласование проекта с энергетической компанией;
  • установка оборудования;
  • регистрация счётчика;
  • сдача счётчика в эксплуатацию компании поставляющей энергию.

Законодательство о счетчиках тепла

По закону с 2012 года все новостройки должны быть “укомплектованы” индивидуальными счетчиками тепла при наличии технической возможности. Федеральный закон от 23.11.2009 № 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации”:

Статья 13, пункт 7.
…Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после осуществления строительства, реконструкции, должны быть оснащены дополнительно индивидуальными приборами учета используемой тепловой энергии.
Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после капитального ремонта, должны быть оснащены индивидуальными приборами учета используемой тепловой энергии при наличии технической возможности их установки.
Собственники приборов учета используемых энергетических ресурсов обязаны обеспечить надлежащую эксплуатацию этих приборов учета, их сохранность, своевременную замену.

Федеральный закон от 27.07.2010 № 190-ФЗ “О теплоснабжении”:

Статья 19, пункт 4.
Ввод в эксплуатацию источников тепловой энергии и подключение (технологическое присоединение) теплопотребляющих установок новых потребителей без оборудования точек учета приборами учета согласно правилам коммерческого учета тепловой энергии, теплоносителя не допускаются.
Приборы учета устанавливаются собственниками вводимых в эксплуатацию источников тепловой энергии или теплопотребляющих установок и эксплуатируются ими самостоятельно либо по договору оказания услуг коммерческого учета, заключенному со специализированной организацией.
Приборы учета во вводимых в эксплуатацию многоквартирных домах устанавливаются застройщиками за свой счет до получения разрешения на ввод многоквартирного дома в эксплуатацию.

Приказом Министерства регионального развития Российской Федерации от 29 декабря 2011 г. № 627, изданным в соответствии с подпунктом “г” пункта 4 постановления Правительства Российской Федерации от 06 мая 2011 г. № 354 “О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов”распределители

Установка общедомовых теплосчетчиков

Проще всего устанавливать общедомовые тепловые счетчики на отопление – они работают сразу на весь дом. В этом случае потребуется один прибор или по одному на каждый подъезд. Монтаж теплосчетчиков общедомового типа по заявлению жильцов часто сопряжен с необходимостью покупки оборудования за свой счет. Также потребуется согласие всех жильцов, поэтому процедура документального оформления может затянуться.

Когда дело касается каких-то коллективных решений, находятся либо постоянно пустующие квартиры, либо граждане, не согласные ни с какими общими решениями – здесь уже нужно разбираться в индивидуальном порядке.

Порядок оформления и установки счетчика

Итак, в какой последовательности должно проходить оснащение системы отопления многоквартирного дома счётчиком, если он не был установлен сразу в ходе строительства.

Первым шагом должно быть проведено общедомовое собрание — его чаще всего организуют представители управляющей компании. На собрании принимается решение об установки прибора учета тепла и выбирается тип устройства. Затем представители жильцов дома или же УК обращаются в организацию, обладающую соответствующими полномочиями и занимающуюся поставкой и монтажом приборов учета тепловой энергии.

Далее работы осуществляются в следующем порядке:

  • Составляется проект встраивания счетчика в систему отопления дома.
  • Управляющая компания, изучив составленный проект, дает свое согласие на монтажные работы.
  • Далее, в соответствии с проектом производится монтаж прибора в систему.
  • После этого в обязательном порядке выполняется тестирование работы прибора с составлением документация от компании-установщика.
  • В завершение вызывается представитель из теплоснабжающей компании, который опломбирует счетчик, составит акт для проведения его регистрации. И только после официальной постановки на учет прибор становится основой для дальнейших расчётов за потребленное домом тепло.

Если не будут проведены все перечисленные выше мероприятия, а счетчик не будет официально зарегистрирован, то его данные не будут считаться правомерными, и не будут указываться в квитанциях на оплату за отопление.

Некоторые факторы, влияющие на работу прибора

В период эксплуатации счетчика на качество его работы могут оказывать влияние внешние факторы, от которых иногда зависит и точность снимаемых показаний.

Установкой приборов учета потреблённого тепла дело не заканчивается – они требуют регулярной проверки, настройки, профилактики.

Самыми распространенными факторами влияния на сегодняшний день являются:

  • Высокая температура теплоносителя может частично или полностью вывести из строя учетный прибор. Хотя, изначально он и проектировался под такие условия эксплуатации. Но вот качество иногда подводит.
  • Образование накипи на внутренних стенках трубопровода уменьшает диаметр трубы, как следствие — затрудняется прохождение потока воды. В связи с этим некоторые счетчики перестают выдавать реальные показания — как правило, они изменяются в бо́льшую сторону.
  • Отсутствие заземления трубопровода приводит к образованию внутри трубопровода электрического заряда, также вызывающего погрешности в показаниях счетчика.
  • Загрязненный теплоноситель, так же, как и газовые пузырьки, взвешенные в воде, являются негативным фактором для всех типов приборов учета, так как они влияют на корректность показаний. Чтобы исключить возникновение погрешностей, необходимо перед счетчиком устанавливать защитные фильтры.
  • Перепады давления в системе отопления также способны исказить показания счетчика.
  • Наслоение осадка в полости самого прибора. В тахометрическом счетчике наличие осадка снижает показания, а во всех остальных, наоборот, увеличивает.
  • Электронное оборудование дает сбои под влиянием повышенной влажности и перепадов температур в помещении, где установлен учетный прибор.

Нужно отметить, что все перечисленные выше моменты — выбор счетчика, контроль за его работой, а также негативные факторы, влияющие на точность его показаний, коснуться каждого из жильцов дома, отразившись на суммах к оплате. Поэтому после введения прибора учета тепла в эксплуатацию всем жильцам придется внимательно относиться к возможным сбоям в системе отопления, так как они, скорее всего, скажутся и на показаниях счётчика. В случае возникновения проблем, необходимо сразу же вызывать специалистов обслуживающей компании для проведения профилактических работ.

А к чему может привести даже временный выход приборов учета из строя – очень наглядно показывает предлагаемый вниманию видеосюжет:

Общедомовые и индивидуальные счетчики

Тепловой счетчик может быть установлен на:

  • центральном коллекторе многоэтажного дома – учитывается тепло, полученное всеми квартирами, подключенными к стояку;
  • отдельных патрубках – регистрируется ресурс, поступающий в конкретную квартиру.

Ультразвуковые приборы используются индивидуально. Механические, электромагнитные и вихревые устройства могут быть установлены и на весь дом, и на отдельную квартиру.

Читайте в отдельной статье: Счетчики горячей воды с термодатчиком и их особенности.

Общедомовые

Общедомовой счетчик тепла присоединяется к магистральному стояку, который находится в подвале и подает тепло ко всем квартирам. Как рассчитать отопление в квартире по счетчику? Учет затрат ведется следующим образом:

  1. В определенное число месяца снимаются текущие показания теплосчетчика.
  2. Находится разница между ними и предыдущими количеством гигакалорий.
  3. Полученное число умножается на действующий тариф, назначенный государством.
  4. Сумма разделяется между квартирами пропорционально их площади.

В итоге жильцы платят за тепло, которое поступило в их квартиры, а также пошло на обогрев лестничных площадок, подвала, чердака и так далее. Общедомовые счетчики стоят дорого. Цена самого прибора может достигать 150000 руб., кроме того, требуются расходы на его установку и обслуживание. Все затраты разделяются поровну между квартирами. Во многих случаях жильцам разрешают выплачивать сумму частями в течение некоторого времени.

Общедомовой ультразвуковой счетчик

Индивидуальные

При всех своих преимуществах общедомовые счетчики отопления имеют некоторые недостатки:

  • для установки прибора необходимо согласие всех жильцов, получить которое иногда бывает невозможно;
  • устройство не учитывает неравномерность распределения тепла – в утепленных квартирах, которые находятся в середине дома, температура будет выше, чем в угловых и «продуваемых», но оплата одинакова для всех (с учетом площади);
  • даже при наличии термостатов на батареях прикручивать их с целью экономии не имеет смысла, так как на сумму платежа за отопление это не влияет.

Решить перечисленные проблемы помогут счетчики на батареи отопления в квартире. Расходы на приобретение, установку и текущий ремонт прибора полностью ложатся на плечи хозяина жилья, но он получает возможность четко контролировать получение тепла самостоятельно. Прибор монтируется на индивидуальный стояк, подающий теплоноситель в квартиру.

Перед тем как принять решение, следует выяснить, можно ли поставить счетчик отопления в квартире? Дело в том, что в большинстве старых домов разводка от стояка идет вертикально, то есть к каждому радиатору подходит своя труба. Получается, что на все из них нужно поставить приборы. Но это очень дорого, кроме того, согласовать показания множества счетчиков практически невозможно. Выход из ситуации – монтаж распределителей на все радиаторы. Эти приборы определяют разницу температур на поверхности батареи и в комнате.

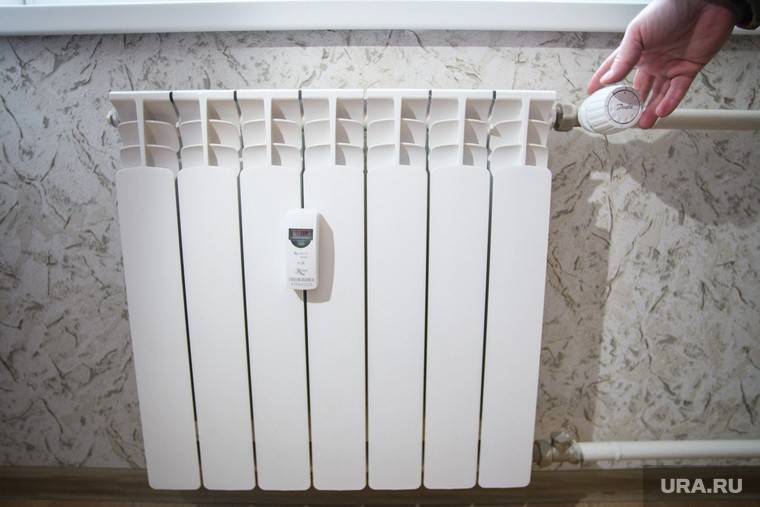

Распределитель на радиатор

Однако не все эксплуатационные конторы принимают такие показания для учета полученного тепла и расчета стоимости услуг. При горизонтальной разводке системы отопления можно устанавливать любой вид счетчика.

Нюансы установки теплосчетчиков в квартире с вертикальной разводкой

Схема реализована во многих старых многоэтажных домах и вызывает определенные сложности при размещении приборов учета. В помещение заводится несколько стояков, к которым присоединены отдельные радиаторы.

На данный момент большинство отечественных многоквартирных домов имеют вертикальную систему разводки теплосети, что в разы затрудняет получение разрешения и монтаж индивидуальных приборов учета тепла

Установка счетчиков тепла на батареях в квартирах с центральным отоплением и вертикальной разводкой запрещена. Табу зафиксировано в Приказе № 627, официально утвержденном Министерством регионального развития.

Действующий нормативный акт не ограничивает потребителей в их праве поставить устройства, которые будут учитывать расход коммунального ресурса.

Существуют правила:

  • Исключение из Приказа № 627 сделано для многоквартирных домов, которые попадают под действие дополнений к ФЗ № 261-ФЗ.
  • Если согласно проектным характеристикам инженерной системы отопления отсутствует возможность для размещения счетчика, для учета применяются индикаторы расхода тепла, которые называются расходомерами.

Второй вариант предусматривает, что отдельно на каждую батарею будет установлен специальный аппарат, работа которого заключается в анализе тепла в помещении и температуры радиатора. Порядок расчета ежемесячного платежа в 2019 году осуществляется на основании ПП РФ № 354.

Не стоит путать счетчик, врезаемый в систему отопления, с пропорционатором или регулятором, потому как счетчик учитывает температуру во всей системе, пропорционатор снимает данные только на одном радиаторе, а регулятор вообще ничего не считает, он задает температуру.

Основные виды тепловых счётчиков

От конструктивных особенностей и типа зависит сколько стоит счётчик на отопление. В квартирах обычно используется не одно устройство, а целый комплект. Он состоит из следующих элементов:

  • Тепловые датчики.
  • Электронные элементы, подсчитывающие количество потребляемой тепловой энергии.
  • Приборы, контролирующие расход и давление.

Комплект поставки подбирается под каждый объект индивидуально. Специалисты должны провести расчёт и оценить состояние системы отопления, чтобы счётчики работали исправно.

По области применения приборы учёта делятся на два основных типа:

  • Домовые (устанавливаются на частный дом или коммерческий объект).
  • Квартирные (рассчитаны индивидуально на одних хозяев в многоквартирном доме).

В частных домах системы зачастую отличается сложностью и разветвлённостью, поэтому требуется целый комплект датчиков и дополнительных приборов. От этого зависит стоимость счётчика на отопление в квартире на длительный период эксплуатации.

Принцип работы зависит от конструктивных особенностей. Их делят на несколько основных разновидностей:

  • Электромагнитные.
  • Механические.
  • Ультразвуковые.
  • Вихревые.

Они обладают техническими особенностями и характеристиками, подходящими под те или иные области применения. Приборы справляются с поставленными задачами в полном объёме в домах или на других объектах.

Как убедить соседей установить счетчики тепла

Если установить счетчики во всех квартирах МКД, счета на оплату могут уменьшиться по сравнению с теми, что рассчитывались по нормативам. Но как подвигнуть соседей на такой шаг? На общем собрании собственников принять решение установить приборы учета тепла в квартирах за счет собственников.
Для принятия решения нужно набрать 2/3 голосов собственников от общего количества голосов.
Плюс в том, что можно выполнить работы по установке оперативно. Сложность в том, что собственники могут не согласиться, ведь покупка и установка счетчиков потребует немалых расходов. Перед проведением собрания можно обратиться в управляющую компанию (УК) / товарищество собственников жилья (ТСЖ) – смотря кто управляет домом – чтобы провели “агитационно-разъяснительную работу” о пользе счетчиков и экономии ресурсов. Это в интересах самой УК (ТСЖ), она должна прилагать усилия в направлении энергосбережения. В Москве цены на квартирные теплосчетчики начинаются с 6000 рублей. Стоимость услуг установке счетчиков “под ключ” с подготовкой проекта индивидуального учета тепла и разработкой техдокументации – от 12000 рублей и выше (сюда включена стоимость необходимых комплектующих и самих счетчиков). Компании, которые занимаются установкой счетчиков, заявляют, что установка счетчиков тепла окупается за 2 отопительных сезона. Если примете решение установить счетчики во всех квартирах, можно закупить счетчики по оптовой цене, а на услугу по установке получить скидку.
Можно на общем собрании принять решение и об установке распределителей затрат на отопление.

Разновидности измерительного оборудования

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

Преимущества:

  • невысокая цена покупки;
  • доступная стоимость обслуживания и ремонта;
  • простота монтажа.

Недостатки:

  • высокие требования к качеству теплоносителя;
  • обязательный монтаж фильтра для очистки теплоносителя перед прибором;
  • частый выход из строя подвижной части;
  • не фиксирует мгновенный расход.

Ультразвуковые установки. Прибор состоит из двух компонентов – это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

Преимущества:

  • высокая точность и широкий диапазон измерений;
  • нечувствителен к качеству теплоносителя;
  • есть возможность измерить мгновенный расход теплоносителя;
  • нет подвижной части, которая может выйти из строя;
  • все полученные данные сохраняются в памяти прибора.

Недостатки:

  • высокая закупочная стоимость;
  • сравнительно дорогое обслуживание;
  • растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Преимущества:

  • информативность;
  • высокая точность измерений.

Недостатки:

  • высокая закупочная стоимость;
  • на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
  • дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

Преимущества:

  • широкий диапазон снятия замеров;
  • фиксирует не только поток теплоносителя, но и перемещение пара;
  • простота монтажа.

Недостатки:

  • обязательный монтаж фильтра перед оборудованием;
  • неточность в сверке показаний при низком качестве теплоносителя.
