Вертикальный радиатор отопления – стильно и эффективно

Конструктивные особенности трубчатых батарей

По своей конструкции трубчатые батареи немного напоминают чугунные. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Только на вид они тоньше и гораздо изящнее. Состоит такое оборудование из нижнего и верхнего коллекторов, соединенных стальными трубками. Элементы соединяются при помощи универсальной сварки лазером. Благодаря этому шов получается аккуратный, его почти не заметно.

Все стальные радиаторы трубчатые отличаются очень прочной конструкцией. Благодаря разнообразию размеров, форм, цветовых оттенков, такой отопительный прибор впишется в любой интерьер квартиры.

Где можно устанавливать трубчатые радиаторы?

Стальные трубчатые радиаторы, как правило, устанавливают в частных домах либо в квартирах пятиэтажных домов.

Поскольку в центральной сети отопления часто возникают гидроудары. А рабочее давление стальной трубчатой батареи составляет всего 6-10 атмосфер. В случае серьезных скачков давления ни один специалист не сможет гарантировать герметичность и сохранность установки. В частных же домах рабочее давление находится в пределах от 6 до 8 атмосфер. Даже если и случится гидроудар, стальной прибор выдержит такую нагрузку.

Часто радиаторы отопления стальные трубчатые используют в медицинских учреждениях. Это объясняется тем, что батареи имеют отличные гигиенические свойства и не травмоопасны. Устройство характеризуется отсутствием углов, плавными изгибами. На таких радиаторах не скапливается пыль. А износоустойчивость их гораздо выше, нежели у чугунных аналогов.

Характеристики трубчатых стальных батарей

Трубчатые радиаторы отопления чаще всего изготавливаются из стали. Стальные трубчатые радиаторы отопления очень популярны, ведь сталь – прочный и надежный металл.

К основным техническим параметрам трубчатых радиаторов из стали относятся:

  • Высота. Находится в пределах 30-300 см.
  • Количество трубок не ограничено. Есть варианты с одной трубкой. А есть и с гораздо большим числом.
  • Глубина около 22,5 см. В ряду по глубине может быть от 1 до 6 элементов. На радиаторы стальные трубчатые цена зависит от рабочего объема и параметров трубок.
  • Секционное расстояние. Представлено в двух вариантах: 6,5 и 4,5 см. Батареи с шагом между секциями 6,5 см чаще применяется в больницах, школах и других учреждениях, где требования к отсутствию загрязнений и пыли очень высокие.
  • Толщина стенки варьируется от 0,1 до 0,2 см. У импортных моделей стандартная толщина составляет 0,1-0,15 см. У отечественных аналогов данный параметр немного больше – 0,2 см.
  • В классическом исполнении сечение секции круглое. Диаметр около 2,5 см. Правда, встречаются в продаже и трубы с плоским, прямоугольным, овальным и треугольным сечением.

Разновидности трубчатых батарей

В зависимости от расположения трубок оборудование может быть двух видов: горизонтальным и вертикальным. Горизонтальные чаще применяются в офисных просторных помещениях. А вот вертикальные трубчатые радиаторы отопления активно устанавливают в частных домах, больницах и школах. Благодаря конструктивным особенностям вертикальные модели визуально поднимают потолок и не накапливают пыль.

В зависимости от формы, отопительный прибор может быть угловым, плоским, радиусным и дизайнерским. Угловая модель предполагает деление радиатора на две секции, которые располагаются по отношению друг к другу под углом. Угол можно выбирать любой. При плоском варианте трубки располагаются в один ряд. Это наиболее востребованная форма среди покупателей. Радиусное устройство имеет форму дуги. Достаточно интересное решение. Отопительный прибор дизайнерского типа отличается особой оригинальностью. Вертикальные трубы можно изогнуть и получить конструкцию в виде волны.

Разновидности вертикальных источников тепла

Выбирая вертикальную батарею для дома, учитывайте тот факт, что они могут различаться по нескольким признакам, и, возможно, процесс покупки подходящего варианта может затянуться. Например, различают вертикальные трубчатые радиаторы отопления, а также состоящие из нескольких секций или представляющие собой монолитную конструкцию.

В зависимости от способа отопления вертикальные радиаторы можно разделить на водяные, электрические и смешанные. Батареи водяного отопления прогревают комнату за счет подключения к системе подачи горячей воды. Настенные вертикальные водяные радиаторы отопления встречаются наиболее часто, поскольку имеют невысокую стоимость.

Совет: если вы решили остановиться на водяных радиаторах отопления, то обязательно поинтересуйтесь, имеют ли они антикоррозийное защитное покрытие: от этого будет зависеть срок службы ваших батарей.

Электрические радиаторы удобны в использовании и имеют достаточно простой механизм действия, но вследствие прямого контакта с электричеством такие батареи неуместны для комнат с повышенной влажностью, поэтому не стоит их устанавливать на кухне или в ванной комнате.

Если вы часто сталкиваетесь с проблемой отсутствия света или горячей воды, наилучшим вариантом для вашей квартиры станут батареи смешанного типа.

Делая выбор в пользу конкретного радиатора отопления, обращайте внимание на материал, из которого он изготовлен. Материалы для батарей должны быть прочными, износостойкими, не ржаветь от воды и иметь защитный антикоррозийный слой

Наиболее распространенные материалы, используемые в радиаторах отопления – это сталь, алюминий и чугун. Кроме того, существуют биметаллические батареи.

Вертикальные биметаллические радиаторы отопления состоят из алюминиевого корпуса и стальных труб. Они обладают высокой теплоотдачей и имеют хорошее качество, поскольку вода не контактирует с алюминиевой конструкцией. При правильной установке и эксплуатации такие батареи могут прослужить около 15 лет.

Вертикальные стальные радиаторы отопления тоже имеют высокую теплоотдачу, а варианты из нержавеющей стали не портятся при длительных контактах с водой. Снаружи они полируются или красятся в необходимый цвет, поэтому вы сможете обеспечить гармоничное сочетание такой конструкции с любыми предметами интерьера.

Алюминиевые батареи способны быстро изменять свою температуру при ручном регулировании, отлично передают тепло и имеют современный стиль. Поскольку они создаются с помощью литья, существует огромное разнообразие необычных форм таких батарей. А благодаря работе на основе конвекционных потоков такие батареи препятствуют оседанию пыли и мусора внутри.

Если вы все же беспокоитесь о том, что коррозия негативно повлияет на работу вашего радиатора, выбирайте чугунные варианты

Но обращайте внимание на тот факт, что такие батареи имеют и несколько минусов: чугун достаточно хрупкий, поэтому при установке вы должны бережно относиться к такому материалу, к тому же, он имеет большой вес, что значительно усложнит сам процесс монтажа

Поскольку в процессе покупки радиаторов отопления крайне важно ориентироваться не только на их практические свойства, но и на внешний вид, обратите внимание на два вида батарей, способных подчеркнуть особенности любого интерьера. К ним относятся зеркальные и плоские радиаторы. Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие

Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие.

Внимание! Помимо основных свойств, характерных для всех видов радиаторов, к плюсам зеркальных батарей можно отнести стильный дизайн и возможность зрительно увеличивать ограниченное пространство в той зоне, где они установлены.

Плоские радиаторы имеют гладкую поверхность и могут включать от 1 до 3 рядов. Для таких батарей характерна простота уборки благодаря ровному покрытию, а материалы, из которых они изготавливаются, препятствуют появлению пыли. Благодаря этим свойствам вы можете установить плоские радиаторы в детской или спальной комнате, не беспокоясь о здоровье ваших родных.

Выбирая настенные вертикальные радиаторы отопления, заранее продумайте, в какой зоне комнаты они будут размещаться, каким способом лучше обеспечить подачу тепла, какой стиль будет наиболее приемлемым в вашем интерьере.

Соблюдая все особенности помещения и самих конструкций, вы сможете выбрать качественные батареи, но не забывайте, что их долговечность будет зависеть и от правильности монтажа на стену.

Как выбрать?

Решающим критерием при выборе радиатора отопления является его теплоотдача. Мощность системы подбирается с учетом площади помещения, наличия и количества в нем стен, контактирующих с улицей. Учитывать следует и то, выходят ли стены на южную или северную сторону.

Для квартиры, где вероятность возникновения гидравлических ударов выше, чем в частном доме, лучше выбирать чугунные или биметаллические изделия. Для необычных интерьеров можно подобрать дизайнерские радиаторы, в то время как лаконичные батареи, имеющие хромированный цвет, впишутся практически в любой интерьер.

Если речь идет о стальных трубчатых изделиях, то предпочтение следует отдавать отечественным вариантам. Они имеют толщину стенок в 2 мм и выдерживают давление в 20 атмосфер. Зарубежные аналоги выдерживают давление лишь в 15 атмосфер при толщине стенок 1,5 мм.

Среди стальных элементов наиболее безопасными считаются трубчатые системы. Однако и они имеют уязвимые места – сварные швы. В целом, при эксплуатации радиаторов из стали рекомендуется оснащать их редукторами, позволяющими контролировать температурные показатели и постоянство давления теплоносителя.

Особенности установки

Сам по себе процесс установки батарей в квартире довольно несложный, но поскольку вертикальные радиаторы отопления высокие и могут устанавливаться под потолком, монтаж их на стену может занять больше времени, чем вы ожидаете. Все батареи вешаются на кронштейн и подключаются к трубопроводу или источнику электроэнергии. Пожалуй, в этом и заключаются все процедуры по их установке.

Помните! После снятия старой батареи в случае необходимости следует произвести отделку или выравнивание стены.

Несмотря на простоту этого процесса, при установке вертикальных радиаторов необходимо обращать внимание на несколько особенностей:

  • поскольку вертикальные конструкции имеют больший вес, желательно размещать их на капитальной стене;
  • если у вас нет возможности спрятать трубы, лучше подводить их к нижней части батареи, иначе такая конструкция будет выглядеть не эстетично;
  • не забывайте устанавливать перемычку, позволяющую регулировать тепло и в случае необходимости направлять весь теплоноситель через радиатор;
  • обеспечьте возможность полного выключения радиатора с помощью специальных вентилей;
  • если подвеска к батарее расположена в нижней части, установите воздушник в верхней радиаторной трубке;
  • в том случае если в нижней части батареи установлена полипропиленовая трубка, обеспечьте наличие компенсатора, создайте виток или П-образный изгиб, обеспечив сглаживание теплового расширения. Так труба не будет выгибаться в процессе нагревания.

Соблюдая наши правила и рекомендации, вы сможете выбрать батарею, которая не только прослужит вам долгое время, но и обеспечит комфортную обстановку и тепло, не причиняя ущерб здоровью всей семьи. А правильно подобранный стиль радиаторов отопления гарантирует создание модного и современного интерьера.

Надеемся, что холода не будут влиять на ваше здоровье и настроение, и вертикальные радиаторы помогут вам решить все проблемы, связанные с низкими температурами.

Достоинства и недостатки

Ключевые преимущества высоких батарей:

  • элегантный вид. При желании не сложно подобрать вертикальную модель оригинального исполнения, которая гармонично впишется в задуманную стилистику интерьера;
  • экономия пространства. Вертикальные отопительные батареи в основном изготавливают в плоской конфигурации, модели предусматривают относительно небольшую толщину при высоте 1-3 метра;
  • масштабный тепловой потенциал. Оборудование этой категории способно распространять тепловое излучение по всей высоте, что позволяет обеспечить комфортные условия пребывания в помещении;
  • наличие дополнительного функционала. Модификации приборов представлены в виде элементов мебели или предметов интерьера.

Большой интерес среди поклонников оригинальных стилистических решений вызывают вертикальные батареи в качестве внутренних перегородок или декоративных панелей впечатляющего дизайна. Также достойны внимания высокие радиаторы в виде сушилки для полотенец или одежды, рамки для настенных зеркал, полок и подставок для предметов интерьера.

К недостаткам вертикальных отопительных батарей относятся:

  • нерациональность конвекционного способа теплопередачи. Под потолком образуется тепловая подушка, нарушается естественная циркуляция воздушных потоков, в результате чего воздух в помещении прогревается неравномерно;
  • для монтажа большинства видов вертикального оборудования требуются крепкие стены, способные выдержать вес массивной конструкции, массу теплоносителя в виде циркулирующей воды;
  • высокие радиаторы сильно подвержены образованию воздушных пробок внутри системы;
  • сложность установки в плане коэффициента ровности размещения на стене, так как любое отклонение от вертикали будет заметно;
  • проблемы подводки труб. Затруднительно использовать диагональное подключение из-за сложности скрытого монтажа коммуникаций, так как не просто вмуровывать в стены длинные системы трубопровода. При открытом способе монтажа композиция выглядит непрезентабельно. Возможно только нижнее подключение, которое сильно уступает по эффективности диагональному варианту.

Большой минус в копилку вертикальных батарей – стоимость продукции, оборудование этой категории реализуется исключительно в дорогом сегменте в отличие от классических горизонтальных решений.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Дизайнерские вертикальные радиаторы: разнообразие форм

На отечественном рынке вертикальный радиатор отопления можно подобрать для абсолютно любого случая.

Выбор подобных отопительных батарей просто огромен, различаются они по многим факторам, в том числе и по форме:

  1. Секционные;
  2. Панельные;
  3. Трубчатые (при этом профили могут быть самыми разнообразными, иметь как круглое, так и квадратное сечение).

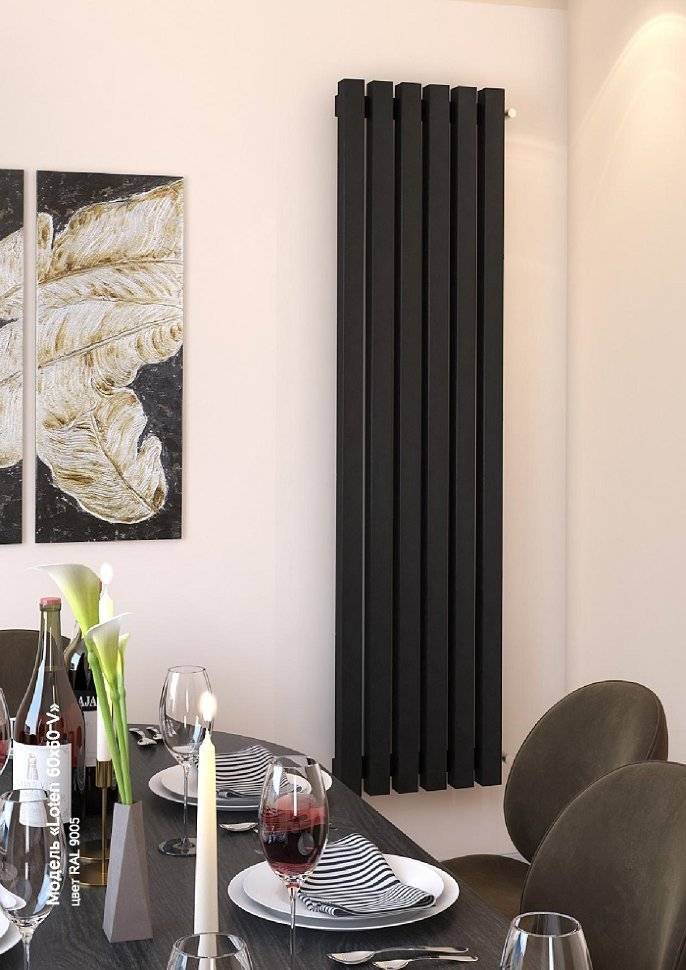

Вертикальный радиатор в интерьере

Материалы для изготовления вертикальных радиаторов

Вертикальные водяные радиаторы отопления изготавливаются из разнообразных материалов – стали, чугуна, алюминия, а потому выбрать оптимальный вариант можно как для централизованной, так и автономной системы отопления.

Чугунные отопительные радиаторы. Основное отличие – доступная цена, надежность и долговечность. Как правило, выполняются в секционной форме, так как имеют значительный вес (каждая секция весит порядка 7 кг);

Основными преимуществами стальных радиаторов вертикального типа являются: высокая теплоотдача, огромный ассортимент форм и цветов оформления, а также компактные размеры. Минус – активная коррозия при воздействии некачественного теплоносителя, вплоть до 1 мм в год;

Дизайнерский вертикальный отопительный радиатор

  • Алюминиевые вертикальные батареи. Инструкция к таким батареям говорит о том, что они нагреваются чрезвычайно быстро, противостоят коррозии и имеют совсем небольшой вес. Срок эксплуатации и надежность подобных приборов просто поражают – они могут прослужить порядка 20-30 лет без утраты характеристик;
  • Биметаллические вертикальные радиаторы. Благодаря сочетанию нескольких материалов (например, алюминия и меди) удается повысить эффективность системы отопления, а также придать интерьеру помещения оригинальности.

Преимущества использования вертикальных отопительных радиаторов

Любой вертикальный радиатор отопления – современный прибор, благодаря которому можно создать в помещении наиболее комфортабельную атмосферу для проживания. Такие батареи с легкостью подчеркнуть особенности интерьера, повысят его привлекательность и оригинальность.

Вертикальные батареи отопления отличаются от традиционных вариантов для систем отопления своими преимуществами:

  • Небольшой вес (кроме, собственно, чугунных батарей);
  • Большой ассортимент оттенков оформления и вариантов отделки. Подобрать можно любые батареи, начиная от окрашенных и заканчивая хромированными;
  • Компактные размеры. За счет вертикального расположения батареи можно вместить буквально в любую свободную «щель» в помещении;

Стальная вертикальная батарея

  • Широкий выбор крепежных элементов. Для каждого типа вертикальных отопительных радиаторов можно выгодно подобрать свои элементы крепежа, которые обеспечат не только качественное и надежное крепление, но также нисколько не скажутся на внешнем виде конструкций;
  • Простота монтажа. Вертикальные радиаторы системы отопления можно без особых проблем установить даже своими руками – проблем с процессом не возникнет у людей даже без специальной подготовки;
  • Возможность избавиться от радиаторов отопления под окнами. Вертикальные батареи за счет своей формы и размеров можно установить на любой стене в доме, а не под окнами, как наиболее традиционно принято у нас в стране;
  • Быстрый, эффективный и качественный нагрев воздуха в помещении. При этом площадь тепловой передачи у вертикальных батарей намного больше, чем у традиционных горизонтальных приборов (за счет формы исполнения).

https://youtube.com/watch?v=JogsIiJS0Cg

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.


Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

  1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
  2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
  3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
  4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
  5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

  1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
  2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
  3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
  4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
  5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.


Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:

  1. Длина должна составлять более 70-75% ширины проема окна.
  2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.

Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м

Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того
