Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке

Изготовление устройства своими руками

Часто люди пытаются решить проблему с недостаточной тягой путём самостоятельного создания каких-либо устройств. Это, конечно, довольно трудоёмкий процесс, но он позволяет сэкономить деньги.

Для работы понадобятся такие инструменты:

Сначала нужно создать схему будущего устройства. Это можно сделать самостоятельно или подсмотреть у тех, кто уже занимался подобным. Затем необходимо очень точно нанести все размеры на лист оцинковки. Следующие действия следует выполнять в такой последовательности:

Создание флюгера закончено. Устройство прикрепляется к дымоходу с помощью саморезов. Не следует забывать, что такие конструкции требуют тщательного ухода. Периодически нужно очищать их от сажи и нагара.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Основные преимущества

Несомненными преимуществами вентиляторов являются:

• Энергетическая независимость от стандартных источников питания. Прибор не требует подключения к сети или питания от батареек. Он использует тепло, производимое печью, для трансформации его в необходимую энергию.
• Вентилятор не требует монтажа, просто устанавливается на печь и полностью зависит от ее работы.
• Полная пожаро- и электробезопасность устройства обеспечиваются жаропрочным материалом корпуса и генерацией тока низкого напряжения (около 5В).
• Основная задача прибора – уменьшение времени прогрева помещений и экономия топливного сырья за счет распространения потоков воздуха, исходящих от бытовых отопительных устройств и равномерного прогрева помещения.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

• желтые и золотистые языки говорят о нормальной скорости потока;
• белое пламя и гул показывают, что тяга избыточная;
• темные оттенки свидетельствуют о недостаточной скорости.

Как выбрать

Разновидностей вентиляторов для принудительной тяги мангала не так много:

1. Осевой.
2. Центробежный.
3. Крышной.

Осевой тип

Наиболее простой и популярный тип вытяжки для мангала. Крыльчатка направляет дым вдоль оси вращения. Такие устройства отличаются низким уровнем шума и компактностью. Однако их производительность не высока.

Центробежные вентиляторы

Данный тип характеризуется большой производительностью. Масса дыма расходится от центра под воздействием центробежной силы, а затем выпускается в окружающую среду. Недостаток заключается в крупных размерах и более шумной работе.

Крышные вентиляторы

Монтируются такие модели только на конце дымоходов на крыше. Они хороши тем, что позволяют максимально отдалить источник шума от зоны отдыха. А в случае необходимости ремонта или обслуживания расположенный на крыше вентилятор более удобен. Поскольку дымоход в таком случае часто имеет внушительную длину, тепловое воздействие на приспособление минимально.

Способы улучшения тяги в дымоходе

В некоторых случаях все проверено, все недочеты устранены, а тяга в дымоходе недостаточна, либо периодически опрокидывается. Чаще всего такое наблюдается в местностях со сложным рельефом, с нестабильными ветрами, если рядом растут большие деревья или близко стоят более высокие дома. Потоки воздуха отражаются от находящегося рядом препятствия и попадают в дымовую трубу. Для таких случаев есть устройства для увеличения тяги в дымоходе, вы можете:

• Поставить дымосос. Это вытяжной электровентилятор, который ставится в дымоходе и включается обычно на непродолжительное время (на время растопки, когда природной тяги недостаточно и необходимы «танцы с бубнами», чтобы запустить систему). Минусы такого решения — зависимость от наличия электричества и ухудшение «природной» тяги (вентилятор частично перекрывает просвет дымохода). Чтобы естественная тяга в дымоходе не нарушалась, дымосос ставят в ответвление (приваривают трубу под углом не более 45°).
• Установить стабилизатор тяги. Существуют стабилизаторы тяги различного рода, которые блокируют обратное движение воздушных масс в дымоходе. Он, кстати, будет экономить топливо за счет недопущения слишком сильной тяги и слишком активного сжигания дров/угля.

Поставить на верхушке трубы дефлектор. Это оголовок специальной конструкции, исключающий задувание ветра внутрь трубы. Конструкции дефлекторов бывают разные, но обычно они выглядят как цилиндрическая насадка на конце трубы большего диаметра, сверху прикрытая конусной крышкой. Подбирать высоту установки дефлектора надо «по месту», так как во многом она зависит от положения трубы и дома, наличия вблизи препятствий для движения воздуха и т.д.

Цилиндрическая насадка на верхушке дымохода — дефлектор

Как устанавливать?

Монтаж вентилятора на камин достаточно прост и особых теоретических знаний не требует. Первым делом следует рассчитать направленность воздушных потоков. Данная информация имеется на упаковке с прибором, либо в инструкции к нему.

Монтаж производится сверху на устье дымоотводной трубы. Учтите, на кирпичные дымоотводные трубы монтировать устройство проще, чем на дымоотводы из нержавеющей стали. Также следует задуматься над системой подачи электроэнергии к дымососу и правильно расположить провод с включателем и переключателем режимов скорости.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

А для чего делать вентканал, если есть печка, через трубу постоянно удаляется воздух, когда печка топится удаляется очень много воздуха совместно с дымовыми газами. Когда печку истопили, горячую зону перекрыть, а в комнату заслонку рекомендую открыть и не закрывать, можно только регулировать щелью количество удаляемого воздуха. Чем больше разница температур между внутренним и наружным воздухом, тем меньше должна быть щель для удаления воздуха через трубу.

В периоды, когда топить печь нет необходимости, удаление воздуха через трубу может сойти на нет, для этих периодов считаю целесообразным установить каминный, дымовой вентилятор, который будет удалять воздух всегда. Вентилятор установить сверху трубы, вместо защиты от дождя. Возможно использовать этот вентилятор и при затапливании печи, когда тяга еще недостаточна и некоторое количество дыма может попасть в комнату из печи. При работе вентилятора, этого явления не будет. Вентилятор возможно установить с регулятором оборотов.

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Какие модели бывают и сколько стоят?

Стоимость дымососа зависит от того, какую именно модель вы собираетесь заказывать и с какими параметрами (стандарт, термостойкий). Для наглядности можно продемонстрировать стоимость нескольких популярных моделей.

Примерная стоимость:

• модель BAHCIVAN BRCF-M 315 (мощностью 550 Вт, расходует 1800 м3 воздуха в час) – стоимость 14000 рублей;
• модель Спутник-555 (мощностью до 105 кВт, производительность около 550 м3 в час) – стоимость 12000 рублей;
• модель Elicent Tirafumo (производительность около 850 м3 в час) – стоимость 30000 рублей;
• модель Вентс КАМ КФК 150 (производительность около 520 м3 в час) – стоимость 19000 рублей;
• модель Вентс КАМ 140 (производительность около 480 м3 в час) – стоимость 11500 рублей.

Как правильно организовать тягу

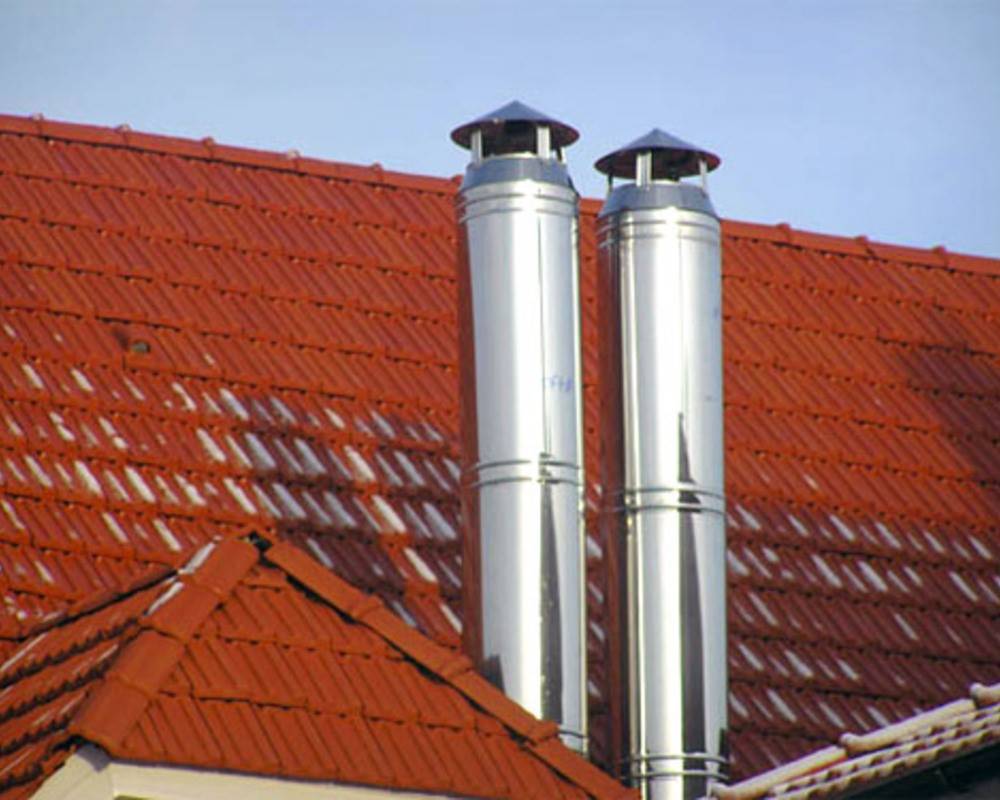

Чтобы тяга была правильной нужен монтаж зонта дымохода, который будет способствовать правильной работе отопительной системы.

Если вы решили снабдить крышу своего дома колпаком для трубы дымохода, его вовсе не обязательно покупать, это незатейливое устройство можно сделать самостоятельно, а как именно, мы сейчас вам расскажем.

• Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
• Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
• Дымоходы для котлов — обзор лучших моделей и описание применения различных конструкций (85 фото + видео)

Для изготовления колпака на трубу дымохода своими руками сначала приготовьте все необходимо, а это: лист нержавейки, картон, карандаш, фломастер, ножницы, режущие металл, листосгиб.

Дымососы производства фирмы EXODRAFT

На протяжении многих лет EXODRAFT разрабатывает новые технологии, которые позволяют решать самые разнообразные задачи в каждом из направлений, как на этапах разработки — проектирования, так и интеграцией в уже существующие дымоходные системы. Главными идеями при создании оборудования является то, что оно должно быть эффективным, надежным и экономически выгодным — что должно, в дальнейшем, принести пользу людям и окружающей среде. Дымососы производятся для каминов (на жидком, твердом и газовом сырье), бойлерных систем и кухонных вытяжек (промышленного и домашнего использования). Подробнее о дымососах EXODRAFT

Что такое каминный дымосос, и зачем он нужен?

Данное устройство является канальным вентилятором с электромотором, которое крепится на выходе дымоходной трубы. Принцип работы устройства прост – во время работы вентилятора усиливается тяга в дымовой трубе.

Проще говоря, данное приспособление является принудительной вытяжной системой, но они не предназначены для полноценной вытяжки. Их используют только для улучшения (эпизодического) естественной тяги в трубе, либо на время ее ремонта.

Вытяжки для дымоходной трубы

Например, каминный дымосос запускают по необходимости – на время, когда естественная тяга падает до определенного значения.

Когда его стоит применять?

Существует несколько показаний к применению каминного дымососа, которые так или иначе связаны с нарушениями тяги в дымоотводной трубе.

Показания к применению:

1. Когда тяга в дымоотводной трубе отсутствует вовсе (например, из-за ошибок строительства дымоотводной трубы, либо из-за ее слабости в плане вытяжки). Такое часто бывает при неправильном подборе высоты дымохода.
2. В случаях, когда дымоотвод неправильно расположен относительно конька крыши.
3. Если рядом построили более высокое здание и, соответственно, из-за этого упала тяга (по причине преграды ветровым потокам).
4. В случаях, когда дымоход нуждается в ремонтных работах (появились щели, трещины, какие-либо выступающие элементы).
5. В случаях, когда диаметр дымоотвода выбрали недостаточно большой, либо напротив – чересчур большой.

Плюсы и минусы применения

Любое устройство подобного типа имеет как ряд неоспоримых преимуществ, так и ряд недостатков. В том числе это актуально для дымососов.

Среди плюсов такого устройства стоит отметить:

• можно не ремонтировать дымоход «прямо сейчас» — дымосос позволяет отложить ремонтные работы на неопределенный срок;
• возможность создать необходимую тягу за счет ее усиления, в любую погоду;
• можно существенно уменьшить вред от образования конденсата за счет того, что тяга будет повышенная, и конденсата в итоге будет образовываться меньше;
• возможность отключать вентилятор в любое время, когда имеется достаточная естественная вытяжка из дымоотводной трубы.

Список минусов применения такого устройства:

• не всегда имеется возможность монтажа дымососа;
• дополнительное потребление электрической энергии (однако, справедливости ради, такие вентиляторы потребляют сравнительно мало электроэнергии).

Для каких дымоходов подойдет?

Использовать дымосос можно на дымоотводных трубах для печи, камина, различных котлов (газовых и твердотопливных)

Но есть одно важное условие – монтировать такое изделие можно только на дымоходы, в которых температура не превышает +600 градусов

Какие модели бывают и сколько стоят?

Стоимость дымососа зависит от того, какую именно модель вы собираетесь заказывать и с какими параметрами (стандарт, термостойкий). Для наглядности можно продемонстрировать стоимость нескольких популярных моделей.

• модель BAHCIVAN BRCF-M 315 (мощностью 550 Вт, расходует 1800 м 3 воздуха в час) – стоимость 14000 рублей;
• модель Спутник-555 (мощностью до 105 кВт, производительность около 550 м 3 в час) – стоимость 12000 рублей;
• модель Elicent Tirafumo (производительность около 850 м 3 в час) – стоимость 30000 рублей;
• модель Вентс КАМ КФК 150 (производительность около 520 м 3 в час) – стоимость 19000 рублей;
• модель Вентс КАМ 140 (производительность около 480 м 3 в час) – стоимость 11500 рублей.

Дымососы производства фирмы Kutzner+Weber (Германия)

Из-за неблагоприятных погодных условий, неоптимального позиционирования дымохода, холодной дымоходной системы при неисправности конструкции, в дымоходе могут возникнуть проблемы с отведением дымовых газов. В этом случае выхлопные газы не надежно отводятся и влияют на безопасность работы дымоходной системы и камина. Кроме того, из-за недостаточного количества тяги увеличивается эмиссия и расходы на отопление. Дымососы AirSpeedy, Diajekt и Injekt фирмы Kutzner+Weber, установленные на выпускной трубе, благодаря их всасывающему действию создают оптимальный дымоотвод, даже при холодном камине. Если система выпуска отработанных газов достигает зоны рабочей температуры, то можно отключить вытяжной вентилятор. Современные производственные процессы требуют в любое время года постоянного или адаптированного к конкретным потребностям нужной тяги. Удаление технологического воздуха при изменениях погодных условий, а также модулирующих и переменных процессов в производстве, невозможно осуществить с помощью обычной дымовой трубы или естественной вентиляции. Для этого фирма Kutzner&Weber разработала мощный и универсальный промышленный вентилятор вытяжной Linejekt линейного типа. Монтаж Linejekt может производиться как в горизонтальном, так и в вертикальном положении. Приборы также могут использоваться как в помещении, так и на открытом воздухе (соблюдая класс защиты). Подробнее о дымососах Kutzner+Weber

4 Виды усилителей

Самыми популярными устройствами считаются конструкции Вольперта и Григоровича. Сейчас на рынке можно встретить более современные модели, сделанные на основе прототипов. Наиболее распространёнными являются такие конструкции:

1. 1. Многоярусные.
2. 2. Круглые насадки.
3. 3. Звездообразные.

Во время выбора такого аппарата следует обращать внимание на материал, из которого он выполнен. Желательно, чтобы это была нержавеющая сталь, так как она имеет высокий уровень прочности и длительный эксплуатационный срок

Ротационная турбина для дымохода является механизмом, который нужно устанавливать над дымоотводящей трубой. Принцип работы может немного напоминать вентилятор, потому что прибор использует силу ветра для создания повышенного давления в конструкции. Среди преимуществ обычно выделяют то, что турбина защищает дымоход от попадания осадков. Устройство неспособно выполнять свои функции в безветренную погоду.

Дымоходные флюгеры применяют для того, чтобы защитить трубу с подветренной стороны. Такие устройства хорошо переносят действие атмосферных осадков, имеют длительный эксплуатационный срок, а также в их конструкции есть защитные механизмы для канала. У флюгеров присутствуют и довольно серьёзные недостатки:

1. 1. Они не могут справляться с ураганным ветром.
2. 2. Их необходимо регулярно смазывать.
3. 3. Требуют постоянной чистки от нагара.

Также существуют специальные термоустойчивые вентиляторы, которые называются дымососами. Они работают от электроэнергии, а монтировать такие устройства рекомендуется только в узких каналах. Приборы способны решать проблемы со слабой и обратной тягой. Весомых недостатков замечено не было. Дымосос хорошо функционирует в любую погоду.

Правила подключения для всех типов труб

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10% . По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

• двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
• улитка или самодельный короб, показанный на чертеже;
• вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
• шпильки с гайками М8 и остальной крепеж;
• кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос. Как это правильно сделать, смотрите на видео.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

• Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
• Легко моются; меньше оседают жир и копоть.
• Красиво вписываются в интерьер.
• Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

• Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
• Возможность растягиваться и сжиматься облегчает монтаж.
• Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы

Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи

Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

• при обустройстве камина;
• для отопительной системы;
• при создании сауны или бани;
• для кузни.

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

Дымовой вентилятор

Вентилятор, установленный в дымоход или на дымоход, может существенно помочь в регулировании силы потока. На сегодняшний день, наиболее эффективным средством для улучшения тяги и её регулирования считается – монтаж дымового вентилятора. Он монтируется на самый верх трубы и создает искусственный воздушный поток. Создавая область с разряженным воздухом внутри канала, усиливаясь внутри трубы.

Кроме того, помимо такого типа вентилятора, можно использовать и более классический метод, тип вентилятора, который устанавливается непосредственно в самой трубе. Зачастую выбирают место в пределах одного-двух метров от выхода из источника тепла. Таким образом, принцип работы немного меняется. Вытяжной вентилятор позволяет не только создавать разраженные области в канале, но и помогает выталкивать отработанные газы наружу. Кстати, по той же системе работает и вытяжка, с помещенным выходящей трубой в канал.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

1. Дефлектор Вольперта.
2. Дефлектор Григоровича.
3. Круглый или шаровидный дефлектор.

Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы

Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи

Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

• при обустройстве камина;
• для отопительной системы;
• при создании сауны или бани;
• для кузни.

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

5 Изготовление устройства своими руками

Часто люди пытаются решить проблему с недостаточной тягой путём самостоятельного создания каких-либо устройств. Это, конечно, довольно трудоёмкий процесс, но он позволяет сэкономить деньги.

Для работы понадобятся такие инструменты:

1. 1. Угольник.
2. 2. Молоток.
3. 3. Саморезы.
4. 4. Рулетка.
5. 5. Дрель.
6. 6. Плоскогубцы.
7. 7. Ножницы по металлу.
8. 8. Листовая оцинкованная сталь.

Сначала нужно создать схему будущего устройства. Это можно сделать самостоятельно или подсмотреть у тех, кто уже занимался подобным. Затем необходимо очень точно нанести все размеры на лист оцинковки. Следующие действия следует выполнять в такой последовательности:

1. 1. Ножницами по металлу (также можно использовать болгарку) из листовой стали вырезаются основные элементы будущего флюгера.
2. 2. Потом все детали собираются по схеме и фиксируются саморезами или с помощью заклёпок.
3. 3. Закрепляются два конуса.
4. 4. На последнем этапе в конструкцию добавляются вентилятор и крепежи.

Создание флюгера закончено. Устройство прикрепляется к дымоходу с помощью саморезов. Не следует забывать, что такие конструкции требуют тщательного ухода. Периодически нужно очищать их от сажи и нагара.

Недостатки колпаков

Если колпак расположен слишком низко, то есть близко в самой трубе, то он способен препятствовать тяге.

В зависимости от топлива, которым топится печь или камин, на колпаке может появляться конденсат, он в зимнее время года замерзает и тем самым препятствует выходу продуктов горения из помещения.

В результате же сгорания дров появляются специфический запах и сажа, чего не заметить просто невозможно.

Колпаки изготавливают из различных материалов, от износостойкости которых напрямую зависит прочность и длительность службы готового изделия.

Выполненные из некачественных материалов колпаки быстро выходят из строя, их срок службы обычно составляет около трех лет.

Другое дело изготовление колпаков и дефлекторов из нержавеющей стали, такие изделия служат верой и правдой своим владельцам долгие годы.

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

• К одному воздуховоду подключить одну или две точки забора воздуха.
• Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.
