Тепловой насос воздух-воздух

Типы поломок, причины и способы ремонта центробежных насосов


Может перегореть и плавкий предохранитель в помпе. Такое случается при частых перепадах напряжения в сети. Устранить неполадку можно, заменив предохранитель. А чтобы ситуация не повторилась, лучше установить качественный стабилизатор напряжения на входе электроэнергии от распределительного щитка в дом Итак, вы соблюдали все правила эксплуатации насосного оборудования, а помпа все равно вышла из строя и работает с перебоями, либо не работает вообще. В этом случае разбираемся подробно с каждой конкретной ситуацией.

Агрегат гудит, но воду не качает

Одной из основных причин такого происшествия может стать окисления вала в двигателе устройства. Ремонтировать оборудование будем таким образом:

  • Отключаем агрегат от сети электроснабжения и полностью удаляем жидкость (воду) из рабочей камеры и водоприёмной трубы, стыкующейся с помпой.
  • Раскручиваем крепежи, которые фиксируют корпус и сам двигатель.
  • Теперь аккуратно снимаем двигатель с ротором и проверяем на наличие окислений. Если таковые имеются, аккуратно все зачищаем, смазываем и устанавливаем на место в обратном порядке. Собираем корпус и подключаем трубы к насосу.

Еще одной причиной такого сбоя может стать попадание инородного предмета или мусора в рабочий вал. В этом случае необходимо разобрать корпус устройства, предварительно слив с него воду, и удалить посторонний предмет. Так же необходимо проверить герметичность входного патрубка и качество фильтра на нём.

Кроме того причиной нерабочего состояния вала может стать отсутствие электропитания в кабеле. В этом случае нужно при помощи специального тестера проверить наличие нужного напряжения на всех участках электрокабеля и на рабочих клеммах насоса. В случае выявления неисправности необходимо устранить неполадки методом замены кабеля или клемм.

Может перегореть и плавкий предохранитель в помпе. Такое случается при частых перепадах напряжения в сети. Устранить неполадку можно, заменив предохранитель. А чтобы ситуация не повторилась, лучше установить качественный стабилизатор напряжения на входе электроэнергии от распределительного щитка в дом.

Если насос начинает работать и вскоре останавливается

Причина — возможное образование отложений между ротором и статором. В этом случае нужно разобрать корпус насоса и хорошо очистить устройство от лишних отложений.

Высокий уровень шума насоса при включении

Причина — возможное присутствие воздуха в водоприёмных трубах. Необходимо срочно избавиться от него, иначе агрегат в самом скором времени сгорит. Центробежные насосы не терпят наличия воздуха в системе.

Еще одна причина такого явления с примесью сильной вибрации — недостаточный дебит воды в источнике. В результате помпа пытается подкачать воду, которая поступает слишком медленно. В этом случае либо сменить модель оборудования на менее мощную, либо проверить состояние скважины/колодца, и выяснить причины медленного поступления воды в них.

Если агрегат сильно вибрирует

В этом случае частой причиной поломки становится износ рабочего подшипника, который задаёт темп и качество вращения рабочего узла с лопастями. Чтобы устранить проблему, необходимо разобрать корпус насоса и сменить подшипник.

Таким образом, мы разобрали самые частые неисправности, случающиеся с насосным оборудованием центробежного типа. При грамотном подходе, при наличии необходимого инструмента, а также определённых навыков, вы точно сможете справиться с ремонтом центробежного насосного оборудования. В противном случае (если у вас есть хоть малейшее сомнение в своих способностях) лучше отдайте насос на ремонт в специализированную мастерскую. Таким образом, вы получите не только качественно выполненную работу, но еще и гарантию на её проведение.

https://youtube.com/watch?v=VTSUDlUgvRs

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

  • Горизонтальные;
  • Вертикальные (см. Центробежный вертикальный насос: как выбрать правильно).

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

Горизонтальный насос с двухсторонним всасыванием

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

  • Одноступенчатыми;
  • Многоступенчатыми.

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

  • Насосы с напором до 20 метров водяного столба называют низконапорными;
  • От 20 до 60 метров водяного столба – средненапорными;
  • Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

Главное преимущество устройств поверхностного типа – их мобильность

https://youtube.com/watch?v=Rn-qkLkFS3s

Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

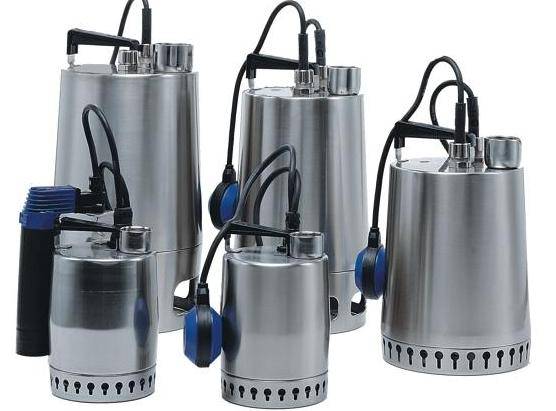

Погружные колодезные насосы

Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

Циркуляционный центробежный насос с сухим ротором

В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

Правила установки насосов с мокрым ротором

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.


Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

  • Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
  • Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
  • Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
  • Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

  • Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
  • Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
  • Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

  1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
  2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

  1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
  2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
  3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
  4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
  5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
  6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

  1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
  2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
  3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

  • для организации систем водоснабжения на промышленных предприятиях;
  • для организации систем водоснабжения жилых кварталов;
  • для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

1 Назначение и принцип работы

Сейчас немалое количество населения стремится к тому, чтобы при помощи современных технологий улучшить свой комфорт. Тепловой воздушный насос марок Zubadan и Daikin, которые можно установить своими руками не требуют зарывания своих частей в грунт и обладают достаточно высоким значением КПД.

Земля не всегда служит опорой для такого теплового агрегата, а его схема и последующий расчет позволяют установить его даже на крыше дома.

Таким образом, грунт не является обязательным условием для функционирования теплового насоса Zubadan или Daikin, смонтированного и установленного своими руками.

И если для эффективной работы агрегатов системы земля-воздух нужен грунт, то на КПД тепловых насосов Zubadan или Daikin смонтированных своими руками грунт или его отсутствие никакого влияния не оказывает.

Тепловой насос, собранный своими руками обладает достаточно высоким КПД и представлен в виде современной отопительной системы, принцип работы которой основан на заборе энергии из окружающего воздуха.

Кроме того, во время работы теплового насоса Zubadan или Daikin воздух является средой, благодаря которой происходит распространение тепла внутри помещения, и для этого не требуется грунт, как в других модификациях устройств.

Схема теплового насоса воздух-воздух

Тепловой насос Daikin имеет такой принцип работы, благодаря которому производится эффективный обогрев и кондиционирование всех разновидностей помещений, и при этом не используется погружение радиаторов забора тепла в грунт. Тепловой насос Daikin, благодаря высокому уровню КПД может производить обогрев таких объектов, как:

  • Частный дом;
  • Квартира;
  • Гараж;
  • Дача;
  • Складские и производственные помещения.

Стоит отметить, что стоимость теплового насоса Daikin значительно ниже схожих устройств, которые для забора тепла используют грунт. Основная причина относительно низкой стоимости представленных тепловых агрегатов Daikin заключена в том, что принцип работы насоса не предусматривает установки большого количества дополнительных коммуникаций, которые в качестве источника тепла используют воду или грунт.

Кроме того, представленный насос не требует больших денежных вложений, прост в монтаже и установке и максимально удобен в повседневном использовании.

Конструктивные особенности и принцип работы таких тепловых агрегатов основываются на том, что в насосах присутствуют как внутренние, так и наружные блоки.

Эти элементы теплового насоса для более эффективной работы соединяются между собой посредством медных трубок. При этом для поддержки высокого уровня КПД насоса, все соединения должны иметь отличную степень герметичности.

Это связанно с тем, что во всех тепловых устройствах производится циркуляция хладагента. Тепловой насос, в процессе интенсивной работы, извлекает из окружающего воздуха находящееся в нем тепло.

Тепловой насос Daikin RXYSQ6P8V1 серии VRVIII-S

Это отличает его от тех агрегатов, для которых источником тепла является грунт. Благодаря высокому уровню КПД, представленный насос может применяться как абсолютно независимое и автономное устройство.

Это, в свою очередь, позволяет производить эксплуатацию агрегатов совместно со стандартными системами обогрева. Такой расчет позволяет существенно снизить уровень затрат на те виды топлива, которые являются традиционными.

Отзывы о представленных устройствах в большинстве своем всегда положительные. Во время работы агрегата встроенный вентилятор производит нагнетание наружного воздуха в камеру с содержащимся в ней испарителем.

Насос устроен таким образом, что хладагент, находящийся в его системе постепенно подвергается нагреву, а затем переходит в газообразное состояние.

Затем, уже находясь в газообразном состоянии, хладагент постепенно заполняет собой конденсатор. В конденсаторе вещество отдает ту энергию, которую оно получило и возвращается в свое изначальное жидкое состояние.

То тепло, которое формирует насос, используется для проведения обогрева всего дома. Далее, хладагент, находящийся в жидком состоянии, возвращается в исходную точку к испарителю.

С целью повышения общей эффективности работы агрегата на участке, находящемся между испарителем и конденсатором нужно использовать дроссельный клапан.

Для того чтобы работа системы была максимально автоматизирована в общую схему включается специальный блок, обеспечивающий автоматическое управление. Отзывы о таких автоматизированных системах также в большинстве своем положительны.

Мембранные насосы

Такой вид насосов появился на рынке относительно недавно. Мембранные насосы используют для перекачивания жидкостей разной степени вязкости. Они способны работать с газообразной средой благодаря своим конструктивным особенностям. Встроенная мембрана или диафрагма обеспечивает поступление и обратное движение жидкости, что приводит к изменению объема камеры.



Диафрагмы приводятся в действие качающимся поршнем или плунжером через гидравлическую жидкость. Во время обратного движения поршня жидкость поступает в камеру насоса через открытый всасывающий клапан. Движение поршня или плунжера вперед активизирует диафрагму.

В мембранных моделях часто используют двушланговый насос. Это герметичный, выкачивающий насос с уплотнителем по диаметру со стороны гидравлического привода. Шланговые диафрагмы располагаются друг в друге. Жидкость поступает в насос по линейному пути. За счет герметичности диафрагм жидкость касается только шланги-диафрагмы и обратных клапанов.

Выделяют несколько преимуществ мембранных насосов:

  • простая конструкция с минимальным количеством элементов;
  • повышенная безопасность;
  • изобилие материалов насосов;
  • низкие расходы энергии;
  • максимально контролируемый поток жидкости через насос;
  • тихий режим работы без вибрации;
  • компактные размеры;
  • относительно невысокая стоимость;
  • надежность и длительная эксплуатация;
  • простота замены деталей;
  • универсальность, поскольку могут использоваться в любой среде.

Воздушные устройства для велосипеда

Насос для велосипеда – главный аксессуар после велошлема, без которого не стоит выезжать даже с целью обкатки нового «коня».

Насосы для амортизатора и воздушной вилки

Устройства для вилок (аппараты высокого давления) – это незаменимая вещь для профессиональных велосипедистов. Главным заданием насоса является подкачивание воздушной вилки или амортизатора. Владельцы такой техники утверждают, что при помощи таких устройств можно изменить жесткость амортизаторов велосипеда для своего стиля езды.


Насосы для амортизатора и воздушной вилки

Большинство видов имеют манометр, по шкале которого весьма удобно рассчитать давление, в итоге вилка накачается до необходимой отметки.

Огромным плюсом устройства является то, что при необходимости его вполне можно использовать для накачивания покрышек.

Ручной насос

Ручные устройства делятся на два вида: с интегрированной головкой и со шлангом.

Устройство со шлангом оборудовано отдельной трубкой для соединения с ниппелем камеры. Преимущество насоса – низкая стоимость, а вот главный недостаток – соединения, которые могут пропускать воздух.

Аппараты с интегрированной головкой оборудованы резиновой вкладкой в боковом отверстии, которая служит уплотнителем ниппеля по кругу. Часто при соединении эта вкладка сжимается рычажком на головке. Так как резинка надежно уплотняет и крепко соединяет, данный тип изделий делает работу качественно.


Ручной воздушный насос

Простой ручной аппарат состоит из войлочного или пластмассового поршня чашевидной формы. Двигая поршень вперед, воздух прижимает стенки так же, как запорный клапан. Таким устройством воздух толкать можно лишь вперед до противоположного конца.

Эффективными считают устройства двойного действия. Их поршень герметичен с обеих сторон в цилиндре и нагнетает воздух, как помпа, при обоих ходах – вперед и назад.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.



К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

  • лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
  • он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

  • закрытый – закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
  • полуоткрытый;
  • открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.
