Какие бывают виды печей из кирпича для дома – различия, особенности конструкции

Виды кирпичных печей

  • только для отопления коттеджа;
  • только для приготовления пищи;
  • комбинированный вариант для обеих функций.

Вариант для приготовления пищи – варочный. Одновременно подходит и для отопления небольшого помещения, в котором печка расположена. Здесь есть плита, иногда духовка.

При установке отопительной печи предполагают такое расположение, при котором тепловая энергия долго удержится внутри помещения. Этот вариант не оснащён плитой или духовкой, все конструкторские преимущества направлены на обогрев. Часто она имеет достаточно громоздкий дымоход и требует установки как можно ближе к центру дома для равномерного прогрева всех комнат.

Различные виды кирпичных печей для дома на дровах существуют во многих странах уже не первое тысячелетие. Русские, голландские отопительные печи, шведские и колпаковые. Каждый вид индивидуален и уникален. Выбор определенного вида зависит от размеров дома, предполагаемого назначения при использовании, удобства и внешнего вида. Все конструкции предполагают разные варианты использования – от традиционного до современного.

Русская печь

Эта кирпичная печь имеет два режима работы. В первую очередь ее хорошенько протапливают в течение 4-5 часов. Затем она теплится – отдаёт тепло во все комнаты. В это время активизируется второй режим работы – функция с плитой и духовкой. В ней получаются блюда с особенным ароматом и вкусом, присущим только русской печке.

В этом типе обогрева воздух движется по-другому:

  • перед топливной камерой расположен загнеток;
  • над ним – затрубье;
  • сверху него – сужающееся завершение – хайло.

В такой конструкции горячий воздух подогревает потоки холодного. При этом кислород поступает в полном объеме. Между основанием и топливной камерой есть пространство, где всегда тепло. Здесь часто хранят дрова, чтобы они подсохли перед попаданием на растопку. Тогда они быстрее сгорают и легче отдают тепло. Для украшения их часто покрывают плитами или изразцами

Важно выбирать специальные материалы, устойчивые к теплу

Голландская печь

  1. У голландки нет чётко фиксированного размера, его подбирают под параметры и другие характеристики дома.
  2. Именно в Нидерландах впервые придумали покрывать печи плитками и изразцами.
  3. Голландки более высокие, чем русские.
  4. Внизу расположена камера для топки, а сверху – широкая сеть длинных вертикальных дымооборотов.
  5. Их длина позволяет теплу дольше оставаться в доме.

Благодаря им весь дом одинаково хорошо протапливается, сохраняя тепло в течение длительного времени. Современный вариант дополнен плитой для приготовления пищи, хотя раньше варочную панель ставили отдельно. Голландка подходит для небольших и очень больших домов.

Шведская печь

Уникальность шведской печки – специальное пространство для просушки мокрой одежды. Эта особенная ниша расположена в верхней части печки. Ее можно использовать для сохранения тепла только что приготовленной еды. Вертикальная часть шведки приспособлена для тщательного обогрева дома, но необходимо вовремя прикрывать вьюшку, чтобы тепло не улетучилось. Коэффициент полезного действия шведки почти аналогичный русской. Плюсы:

  • собрать шведку гораздо проще;
  • пространства для неё требуется меньше.

Загородный дом с ней выглядит уютно и тепло. Для правильной работы шведки необходимо соблюсти все параметры при сборке и установке. Тогда она будет работать качественно.

Колпаковые печи

Для правильной работы можно использовать топливо разного вида. У колпаковой печи есть варочная панель, еда на которой получается очень вкусной. Преимущество этого вида – приспособленность к установке в любом типе помещений:

  • в кирпичном, в деревянном доме;
  • хозяйственной постройке;
  • бане.

Эта печка спокойно обогревает весь дом, создавая уют. Особенность – чистка и поддержка правильной температуры. Тогда вредные яды не будут образовываться в ходе работы. Этот вид можно сложить своими руками.

Классификация печей

Печи отличаются по способу кладки, движения горячих потоков

Раньше печь была единственным источником генерации тепла в домохозяйствах и на предприятиях. За много лет она претерпела множество изменений. Во всех странах, где есть смена сезонов, можно встретить свой вариант такой отопительной системы. Наиболее удачные проекты стали широко известны и были заимствованы для массового использования.

По стране происхождения

Благодаря своей эффективности, удобству наибольшее распространение получили такие кирпичные топки:

  • Русская – отличается сложной конструкцией и большими размерами. Имеет топку двухзонного типа, где одна часть (пекарня) служит для приготовления пищи, вторая (топливник) – для сжигания дров.
  • Голландская – простая по строению отопительная система. Изначально служила только как средство отопления. Более поздние модернизации позволили устанавливать варочную плиту.
  • Шведская – модификация голландской конструкции. Эффективное многофункциональное устройство с плитой, духовкой, местом для сушки вещей и извилистым дымоходом.

По предназначению


Печь с варочной поверхностью для приготовления пищи

Все известные виды печек можно поделить на варианты для отопления помещения, где не предусмотрена варочная плита, устройства приготовления еды с плитой, духовкой и комбинированные конструкции, которые являются универсальными. В некоторых случаях их устанавливают ради декоративных целей и не используют по прямому назначению в силу низкого КПД.

По виду материала

Самый распространенный материал для изготовления топки – огнеупорный кирпич, большинство моделей выкладывают из него. Из металла делают буржуйки – простые сварные агрегаты с прямым дымоходом и низким КПД. Существуют варианты, сооруженные из камня.

По толщине стенки

Чем больше толщина нагреваемой поверхности кладки, тем большей теплоемкостью она обладает. Теплоемкость дает возможность протапливать устройство реже, но при этом жилище будет обогрето за счет постепенной отдачи тепловой энергии в помещение.

К толстостенным конструкциям относится русская, ее после хорошего протапливания можно не разжигать в течение нескольких дней. Толщина тонкостенных топок может не превышать 7 см. Такой отопитель способен быстро прогреться почти до 1000 градусов по Цельсию, но после затухания комната остынет в течение 3 часов.

По типу дымохода


Внешний дымоход из нержавеющей стали

Дымоходы бывают прямыми вертикальными, когда продукты сгорания из камеры сразу попадают в трубу. Такие конструкции обычно снабжают заслонками для регулирования тяги, иначе большая часть тепла улетучится без пользы. В народе такие сооружения называют пролетками.

Многоканальные (параллельные или последовательные) системы более эффективны. Они способствуют большему прогреву самого массива сооружения и трубы, где проходит дымоход.

Иногда делают комбинированные конструкции, совмещая пролетки с многоходовым дымоходом – так называемый летний и зимний ход.

По устройству топки

Топка отопительного устройства практически во всех известных моделях закрытая. Открытые топочные системы используются при возведении каминов и других подобных сооружений (мангалы, барбекю), построенных на их принципе.

По форме

В плане внешнего вида нет ограничений для фантазии. Могут быть устроены угловые, в виде прямоугольников или квадратов, многоугольные, округлые и овальные варианты. Есть кладки неправильной формы, различные лежаки.

Основные разновидности конструкций

Виды печек являются многочисленными, поэтому перед непосредственным приобретением следует изучить все варианты и выбрать наиболее подходящий

При этом важно учитывать непосредственное предназначение конструкции, поскольку здесь выделяется 4 основных вида :. Отопительная печь

Данный вариант предназначен исключительно в качестве полноценной и основной отопительной системы для частного дома или дачи. Они бывают крупными или небольшими, причем выбор зависит от размеров самого строения. Отличие и разновидности топок так же является важным параметром при выборе. Конструкция такого сооружения предназначена для эффективного и быстрого разогрева помещений. поэтому стенки печек нагреваются быстро и сильно. Как правило, такие конструкции не отличаются привлекательным видом и большим разнообразием топок, а также при их применении по прямому назначению тратится достаточно много топлива, в качестве которого обычно используются качественные и правильно высушенные дрова

Отопительная печь. Данный вариант предназначен исключительно в качестве полноценной и основной отопительной системы для частного дома или дачи. Они бывают крупными или небольшими, причем выбор зависит от размеров самого строения. Отличие и разновидности топок так же является важным параметром при выборе. Конструкция такого сооружения предназначена для эффективного и быстрого разогрева помещений. поэтому стенки печек нагреваются быстро и сильно. Как правило, такие конструкции не отличаются привлекательным видом и большим разнообразием топок, а также при их применении по прямому назначению тратится достаточно много топлива, в качестве которого обычно используются качественные и правильно высушенные дрова.

Отопительно-варочные изделия для дома. В последнее время они становятся все более популярными. Они предназначены не только для обогрева сооружения, но и для приготовления различных блюд. Агрегаты бывают оснащены различными дополнительными элементами, к которым относится отопительный щиток или духовка, гриль или иные конструкции. Разнообразие топок для таких печей, созданных из кирпича, считается существенным, поэтому можно выбрать наиболее подходящий вариант. Блюда, получаемые на этой печке, получаются очень вкусными и ароматными, поэтому нередко люди предпочитают готовить только с ее помощью. Дополнительно такие печи отличаются хорошей эффективностью в плане обогрева помещений. Они могут предназначаться не только для дома, но и даже для дачи

Для долгого срока службы изделия важно, чтобы оно было создано из высококачественного и огнеупорного кирпича.

Варочная печь. Она используется исключительно для приготовления пищи

Данные изделия бывают совершенно разными, причем они оснащаются разными видами топок. Как правило, агрегаты снабжаются кухонным очагом или грилем, печкой под казан или другими элементами. В них имеется множество разнообразных функций, которые используются в процессе готовки, упрощая и ускоряя его. Для создания такого изделия требуется достаточно мало строительного материала, а также весь процесс формирования элемента может быть выполнен своими силами. При установке варочной конструкции в маленьком помещении, она великолепно будет справляться не только с готовкой, но и с отоплением комнаты.

Узконаправленные разновидности печек. Сюда можно отнести конструкции, предназначенные для установки в бане или гараже, теплице или в других специфических сооружениях, нуждающихся в отоплении. Они так же создаются из качественного кирпича, однако обычно обладают небольшими размерами. Их КПД находится на высоком уровне, кроме того, они являются более безопасными по сравнению с другими разновидностями.

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

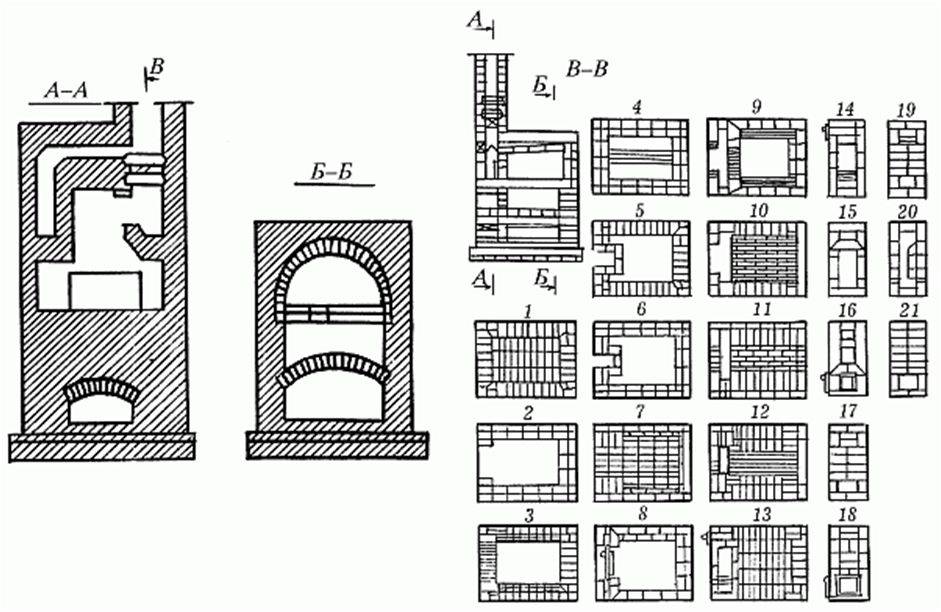

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

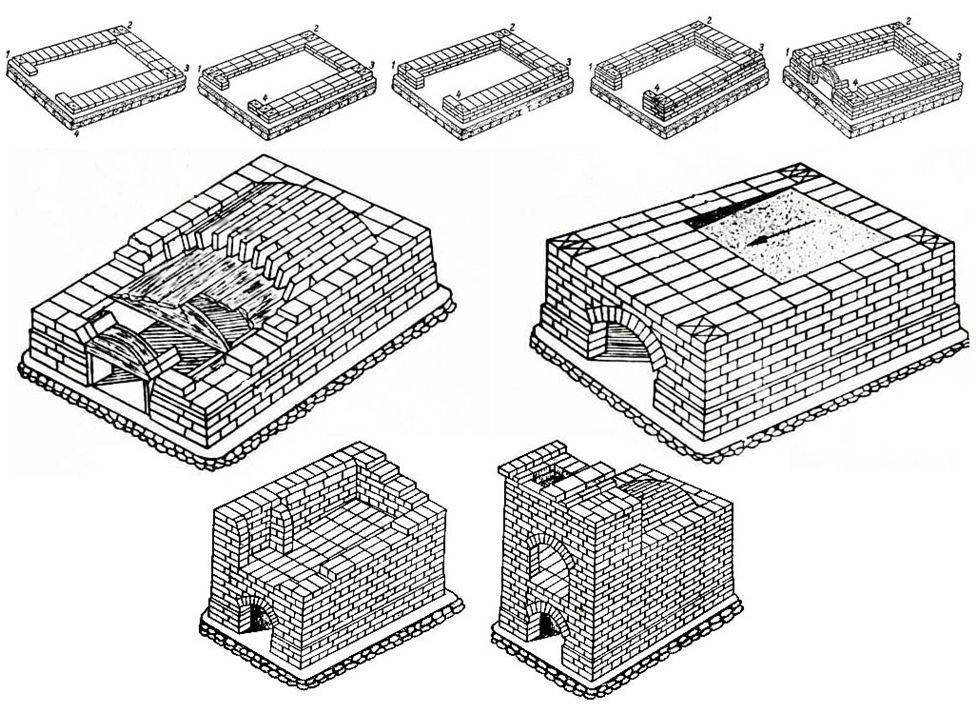

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 230 шт,
  • кирпич огнеупорный — 210 шт.,
  • глина красная — 12 ведер,
  • глина огнеупорная — 6 ведер,
  • песок — 7 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×252 мм,
  • дверки прочистные размером 130×140 мм — 6 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 18—20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.

Печка-голландка

Кирпичная печь «голландка» — это самая простая кирпичная печь. Большим достоинством данной конструкции является то, что она занимает мало места.

Совсем маленькие модели имеют размер 0,5 х 0,5 м. И хотя в настоящее время появилось достаточно много более эффективных изделий для отопления, голландки не потеряли своей популярности.

Преимущества такой печки:

  • Большая площадь поверхности конструкции быстро нагревается и медленно остывает, что позволяет долго поддерживать в помещении комфортную температуру.
  • Небольшие размеры данного изделия не требуют много кирпича. Поэтому цена такой модели совсем невысокая.
  • Под такую печку не требуется мощное основание, так как вес ее гораздо меньше, чем у обычных моделей.
  • Простота эксплуатации, обслуживания и ремонта.
  • Можно возвести изделие, которое будет обогревать даже здание в несколько этажей. Двухэтажные кирпичные печи-«голландки» вполне можно сделать своими руками.

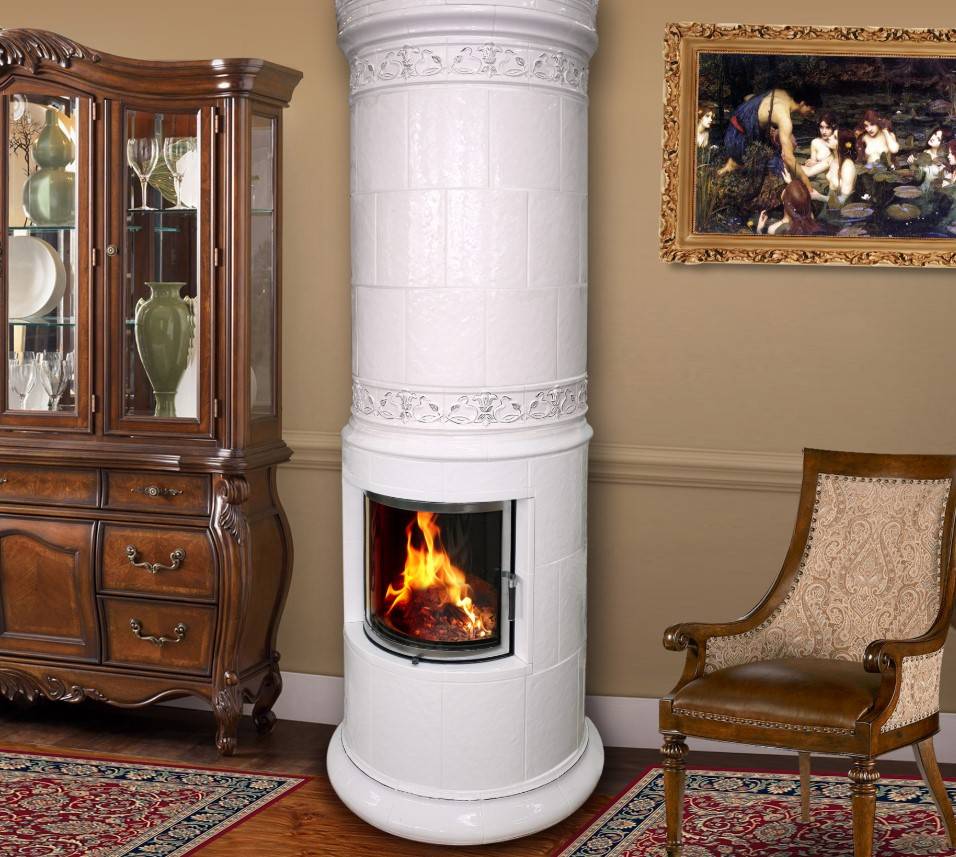

Простая и эффективная печка-голландка отлично подойдет для дачи или небольшого дома Круглая кирпичная печь-«голландка» — схема устройства Варианты устройства круглых конструкций

Такая модель применима как для постоянного использования, так и для домов с периодическим проживанием. Ее легко растопить даже после длительного простоя. Основным минусом «голландки» можно назвать ее требовательность к качеству топлива. Часто данные изделия выполняются круглой формы.
