Воздушное отопление в частном доме – принцип работы воздушной системы обогрева

Воздушное газовое отопление

Примером воздушного отопления частного дома является система, оснащенная газовым котлом. Подобные решения уже давно и активно используются в Канаде. Она не раз доказала свою эффективность и свои преимущества перед классическим водяным отоплением с теплыми полами. Такое отопление состоит из следующих компонентов:

  • газовый воздушный котел с интегрированным вентилятором-улиткой;
  • система приточных каналов, распределенная по периметру здания с равномерным шагом;
  • система обратных воздуховодов, через которые остывший воздух затягивается обратно в котел для нагрева.

Одновременно с обогревом осуществляется и вентиляция помещений путем смешивания внутреннего воздуха с наружным. Такое отопление обладает высокой эффективностью и экономичностью. Главным свойством нагретого воздуха является то, что он самостоятельно распространяется по пространству, равномерно повышая температуру во всех точках.

Варианты обогрева теплицы и их сравнение в таблице

Не каждая теплица нуждается в отоплении. Систему стоит устанавливать в том случае, если она используется в течение всего года или если вы практикуете раннее выращивание огородных культур.

Способ обогреваПлюсыМинусы
Солнечный обогревЭто достаточно простой и легко выполнимый вариант. Конечно, вы не построите всё бесплатно, но он не потребует дорогих материалов. Отапливание происходит естественно, тепло отдается постепенно.Такой способ напрямую зависит от климата и погодных условий. Увеличивать или уменьшать температуру не получится.
Метод заключается в том, что под плодородный слой закладывается биотопливо , которое разогревает землю за счет естественных процессов разложения, тепло отдается постепенно. За счет него требуется меньше подкормки и поливов.Этот способ также зависит от климата, без дополнительного обогрева воздуха в зимнее время года растения не выживут, а летом они могут взапреть. Невозможно отрегулировать температуру.
Воздушный обогревСистема легко сооружается, теплица быстро прогревается. Отсутствует конденсат, так как есть постоянное перемещение воздуха.При выключении системы температура резко снижается, поэтому процесс требуется поддерживать все необходимое время.
Водяной обогревСистема безотказно и безопасно работает. Воздух не пересушивается. Температуру можно менять при необходимости.Оптимально будет устроить отдельную котельную или нагрев воды с помощью электроэнергии, поэтому такой способ нельзя назвать экономным.
Паровой обогревОчень быстро достигается необходимая температура. Экономно расходуется топливо. Материалы стоят недорого. Может обогреваться большое пространство.Отопительные приборы и комплектующие сильно нагреваются, поэтому часто возникает необходимость их замены.
Печной обогревНедорого, легко соорудить своими руками, эффективно, температуру можно менять, топливо доступно.Такую систему надо всё время контролировать.
Газовый обогревВоздух прогревается быстро и равномерно, система не требует больших денежных затрат, практична в использовании.Работу системы надо постоянно держать под контролем, так как газ достаточно опасен. Кроме того, необходимо на всех этапах сооружения согласовывать проект со специальными службами.
Электрический обогревНет необходимости контроля, не надо возводить дымоход, процесс можно автоматизировать, нет опасности воспламенения, нет проблем с приобретением и хранением топлива.Воздух пересушивается, необходим источник питания. Это достаточно дорогой вариант, так как будет большой расход электричества.

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

  1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
  2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.

Как прогреть дом воздухом?

Воздух – вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления – обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображенийФото из В системах воздушного теплоносителя сам воздух — вторичный теплоноситель, проходящий перед подачей обработку нагревательными агрегатамиВоздух для систем воздушного отопления обогревается водой или паром, подготовка которых проводится всеми известными видами нагревательного оборудованияВ качестве нагревательного оборудования используются огневые печи, перерабатывающие твердые, жидкие и газообразные варианты топливаДо сих пор в схемах отопления загородных домов используются русские печи. Их недостаток в том, что нормально обогреть они могут не более трех смежных комнатРаспространенный вариант отопления частных коттеджей основан на использовании камина с подключенными к нему теплоотводамиРазвязку теплопроводов воздушной отопительной системы обычно устраивают в пределах чердака или располагают за подвесными потолочными конструкциямиВесьма экономный способ получения энергии для подогрева воздуха предполагает использование теплового насоса воздух-воздухВ схеме работы теплового насоса воздух воздух внутренний блок внешне напоминает собой аналогичную часть климатического оборудованияПринцип нагрева теплоносителяУстановка с газовым калориферомОгневая печь за пределами помещенияПечь в отоплении загородного домаКамин в формировани отопления частного домаУстройство теплоотводов в пределах чердакаВнешний блок теплонасоса воздух-воздухВнутренний блок системы отопления воздух-воздух

Интересный и экологически чистый вариант отопления – использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.


Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз.

Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.


Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.


Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы

Видео – многофункциональная система воздушного отопления для частного дома:

Хотите установить отопление воздухом в своем загородном коттедже? Мы работаем как в Москве и Московской области, так и реализуем проекты канального воздушного отопления по всей России.
Вот 3 простых шага до цели:

Шаг 1 – обратиться к нам
Вы:
Формируете свой запрос, заполнив анкету, или присылаете нам по электронной почте информацию о своём доме или поэтажные планы с указанием желаемых функций Вашей будущей системы.

Мы:
Оформляем в письменном виде индивидуальное предложение* в соответствии с полученной от Вас информацией и присылаем его на адрес Вашей электронной почты.

Срок исполнения – 1-2 дня.
Ваш запрос ни к чему Вас не обязывает, сделайте его, если у Вас уже построен дом, но пока нет отделки и не проложены инженерных коммуникаций, или если у Вас есть только проект, или если у Вас пока есть только желание построить дом и Вы уже определились с его площадью.
Шаг 2 – согласовать проект
Вы:
Уточняете необходимую информацию, заключаете договор на проектирование воздушной системы и делаете предоплату за проектирование.
Мы:
Делаем теплотехнические расчёты, подбираем оборудование, удовлетворяющее расчётным нагрузкам и Вашему заданию, готовим эскиз воздухораспредилительной системы, приезжаем к Вам на объект или высылаем Вам в электронном виде для обсуждения и согласования.
Вы:
Изучаете предложенные нами эскизы (как планируется разместить воздуховоды), в случае необходимости вносите правки. После согласования с проектировщиком утверждаете техническую документацию и вносите заключительную часть оплаты за проектные работы.
Мы:
Передаём Вам документацию в печатном виде и предоставляем фактический расчёт отопления по спецификации.

Срок исполнения – 10-30 дней (зависит от продолжительности этапа согласования и количества исправлений).
Проектирование выполняется только на основании поэтажных планов. Для выполнения этой работы необходимо наличие проекта или эскизы планировки помещений. Можно начать эти работы до постройки объекта или когда он уже построен.
Шаг 3 – установка и подключение
Вы:
Заключаете договор на сборку воздухораспределительной системы (воздуховодов) и делаете предоплату.
Мы:
Выезжаем на объект и монтируем воздуховоды
Вы:
Производите вторую часть оплаты за монтаж воздуховодов.

Срок исполнения – от 10 до 20 дней.
Монтаж воздуховодов выполняется при наличии стен, перекрытий и кровли (временной или постоянной).
После того, как все другие инженерные коммуникации проведены, а также произведена внутренняя отделка помещений, мы устанавливаем климатическое оборудование, подключая его к установленной системе воздуховодов.**

ОНЛАЙН РАСЧЕТ КЛИМАТИЧЕСКОЙ СИСТЕМЫ С ВОЗДУШНЫМ ОТОПЛЕНИЕМ
Отзывы о компании

Выбор теплогенератора

В качестве источника тепла для СВО, могут быть выбраны:

  • Электронагреватели;
  • Твердотопливные котлы;
  • Котлы, работающие на газе;
  • На жидком топливе (дизель).

Теплогенератор в системе воздушного отопления

Котлы для СВО должны уметь автоматически включаться и выключаться, а также контролировать t теплоносителя (воздуха) в нужном диапазоне.

Газовые теплогенераторы могут использовать магистральный газ, или сжиженный баллонный.

В твёрдотопливном котле должна быть система увеличения – уменьшения скорости сгорания топлива.

Булерьян, Бренеран, Бутаков

Ввиду популярности этих печей, коротко поговорим и о них. Принцип у них одинаковый – три устройства в одном: калорифер, газогенератор и печь. Яркая особенность – изогнутые трубы. Лицензия на Булерьян – у немецкой фирмы, Бренеран – Российская. Бутаков – фамилия профессора – проектировщика.

Принципиальгная схема использования печи «Бренеран»

Работают печи в два этапа – растопка, когда быстро нагревается воздух в доме, а затем газификация, когда печь забивается дровами и они потихоньку тлеют. 10 – 12 часов печь может топиться без подкладки дров. Устанавливать такую печку лучше в отдельном помещении, либо так, чтобы до стен и мебели было не менее метра. Топить желательно хорошо просохшими дровами, т.к. в трубах скапливается конденсат.

Стоит такая печь – от 8000 руб. Средняя цена – 10 – 11 тыс. руб.

Брать ли печь со стеклянной дверцей? Любоваться огнём вблизи печки – жарко, стекло быстро закоптится, а стоит печь с такой деталью на 2-5 тыс. дороже обычной.

Конструкционные особенности оборудования для воздушного отопления

В традиционном исполнении нагреватель воздуха или теплогенератор оснащен:

  • Камерой сгорания, выступающей основным источником тепла;
  • теплообменником рекуперационнного типа, предназначенным прогревать воздух и не допускать смешивания с вредными отходами (продуктами сгорания);
  • Горелкой, которая может быть дизельной, газовой или комбинированной. Для оборудования, работающего на паллетах, разработаны специальные горелки;
  • Нагнетательной группой, в том числе вентилятором;
  • Сетью воздуховодов, перенаправляющих потоки теплоносителя к внутренним помещениям;
  • Фильтром, увлажнителем и освежителем, поддерживающими качество воздушной массы. Выполняется очистка воздуха от бактерий и пыли;
  • Системой автоматизации, которая предназначена регулировать температуру и скорость движения теплоносителя. Включение и выключение выполняется в автоматическом режиме. Кроме этого должна присутствовать опция контроля над температурным режимом топлива, благодаря чему не допускается превышение обозначенных параметров.
  • Центральным кондиционером для создания комфортной температуры в летний период.

В системе воздушного отопления обязательно должны присутствовать каналы для вывода токсичных продуктов горения.

Особенности воздушного отопления

Воздушное отопление частного дома имеет массу особенностей:

  • Экономия на электроэнергии, потому что будет требоваться запитать только вентилятор. Для отопления дома в 100 кв. м будет достаточно двигателя мощностью 0,5 кВт.
  • Высокая эффективность. Комфорт человек ощущает своим телом, поэтому правильно нагревать не стены, а воздух. Останется только грамотно спланировать расположение нагнетающих дефлекторов, которые также могут нисходить из пола и быть проложены под полом. Бетон, кирпич и прочие минеральные материалы ощутимо быстро поглощают тепло, частично нагревая и улицу.
  • Высокая скорость нагрева помещений. В воздушных системах используются вентиляторы, которые быстро доставляют нагретый воздух в каждый уголок, поэтому прогреть помещения таким способом можно намного быстрее.
  • Возможность быстрой смены температуры. За счет интенсивного движения воздушных масс можно быстро изменять температурные показатели в каждой комнате.
  • Вентиляция и отопления в одном. Нет нужды дополнительно прокладывать каналы для вентиляции, потому что воздуховоды отопления могут приносить и свежий воздух, который предварительно нагревается котлом.

Выбор теплогенератора

При выборе отопительного агрегата в первую очередь учитывают требуемую мощность и тип используемого топлива.

Сегодня выпускаются приборы как в мобильном, так и в стационарном исполнении. В частных домах обычно применяется вторая разновидность, тогда как первую часто можно видеть в производственных помещениях предприятий.

Маломощные бытовые обогреватели принято делать настенными. При таком исполнении они занимают меньше места. Агрегаты с большой мощностью устанавливаются на полу.

Если вы собираетесь устанавливать твердотопливное оборудование, обязательно уточните его вес – эта техника является довольно тяжелой.

Газовые и жидкотопливные калориферы могут иметь открытую либо закрытую камеру сгорания.

В первом случае воздух для сжигания топлива поступает в топку из помещения котельной, следовательно, в ней должна быть устроена достаточно производительная приточная вентиляция. При закрытой камере сгорания этим требованием можно пренебречь – воздух в нее нагнетается вентилятором с улицы по специальному каналу.

Сегодня с традиционными теплогенераторными установками все чаще используют нетрадиционные. К таковым относятся:

  1. Солнечные коллекторы: в современном исполнении имеют вид батареи из трубок, в которых тепло солнечных лучей усваивается воздухом или жидкостным теплоносителем. Наиболее производительными являются вакуумные коллекторы, рабочая поверхность которых благодаря вакуумной оболочке не контактирует с уличным воздухом (уменьшаются теплопотери). Только следует быть готовым к тому, что и стоят такие коллекторы дороже обычных.
  2. Тепловые насосы: этот теплогенератор почти ничем не отличается от тепловых насосов, установленных в кондиционерах и холодильниках. Путем попеременного сжатия и расширения газа удается «выкачивать» тепловую энергию из сравнительно холодной среды – с температурой +7 градусов и ниже.

Разумеется, в последнем случае требуется энергия, но «овчинка» стоит выделки: каждый потраченный кВт электричества приносит от 3-х до 5-ти кВт тепла.

Вопросы безопасности

Конечно же, при проектировании следует учитывать все необходимые противопожарные требования к вентиляционным и отопительным системам. Такие требования полностью прописаны в пособии 13.91 к СНиП 2.04.05-91. Однако, к жилым помещениям применяется только их часть.

Так, при применении воздуховода из горючих материалов следует его прокладывать в шахте или негорючей гильзе. Горючесть должна быть не ниже группы Г1 – слабогорючие, температура продуктов сгорания – не более 135 градусов по Цельсию.

Допускается применять вентиляторы и их кожухи из горючего материала. Конечно, более безопасными являются воздуховоды из оцинковки. Именно такие изделия используются в промышленных помещениях. В целях безопасности рекомендуем ограничивать температуру подаваемого воздуха в жилое помещение до 60 градусов.

</index>

Большинство отопительных систем, которые применяются для обогрева домов, имеют большое количество недостатков. По этой причине многие владельцы строений предпочитают искать альтернативные варианты. В частности, обустроить воздушное отопление частного дома своими руками. С помощью таких систем можно эффективно обогревать как крупные помещения, так и небольшие дачные домики.

Советы экспертов

  • Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
  • Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
  • Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
  • При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
  • При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
  • Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Как сделать своими руками: оборудование, схема

Идеальный вариант установки воздушного отопления — внести его в проект дома ещё до стадии строительства. Но и в жилом здании реализовать такую идею реально. Главное:

  • правильно рассчитать мощность оборудования;
  • выбрать подходящую систему;
  • воспользоваться схемами.

Проще доверить монтаж воздушного отопления специалистам, но можно выполнить и своими руками. Для работы потребуется: теплогенераторная установка, жестяные трубы, вентилятор, рукава для забора воздуха снаружи, решётки на вентиляционные отверстия.

Первым делом производится монтаж котла и камеры теплового обмена. Теперь установка вентилятора. Следующий шаг установка и разводка воздуховодов. Обязательно изолируются все каналы. И в завершение делается отверстие в стене здания для забора воздуха. Последовательность действий только такая. Необходимо смастерить дымоход. Для этого подойдёт любая листовая жесть. Воздуховод соединяют с теплообменником сверху, а снизу под камеру сгорания крепится вентилятор.

Фото 3. Схема монтажа воздушной отопительной системы в частном доме. Установка труб осуществляется на полу.

Воздуховоды подключаются к подающему коробу гибкими воздуховодами. Обязательно ставится труба обратной тяги, большего диаметра, чем для подачи воздуха. При этом её разветвленность должна быть меньше. Утепление позволит не бояться конденсата, а значит разрушения труб. Теперь устанавливается заслонка, которая регулирует поступление свежего воздуха в дом. После завершения монтажных работ, декорируют трубы и другие элементы системы.

Внимание! Алгоритм прост, но специалисты настаивают, что делать все нужно именно в таком порядке. На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

  • Крепить трубки к потолку при помощи хомутов.
  • Отсутствие утепления приведет к эрозии поверхности труб. Риск возрастает у владельцев кондиционеров.
  • Дополнительные фильтры повлекут за собой финансовые вложения.
  • Стыки трубопровода лучше всего фиксировать алюминиевым скотчем со специальным покрытием.
  • Воздуховоды, подающие тепло в дом, желательно расположить ближе к полу.

Итак

СВО применяют очень часто. Если речь идёт о больших помещениях – ангарах, складах, мастерских, спортзалах, то здесь воздушное отопление – отличное выгодное решение.

В Европе, штатах и Японии около 80% всех домов строится с воздушным отоплением.

Сравнивать, однако, Россию с этими странами не всегда корректно – разные климатические условия, другие цены на топливо и т.д.

Если вы обладаете уютным загородным домиком, то легко его оснастите, например Бренераном, и, возможно, гофром для соседней комнаты. Но, если у вас коттедж и вы хотите перевести его на СВО,- хорошо подумайте. Это регулярное тех. обслуживание, сложность монтажа и расчётов, за те же деньги.

Если же ваш дом, ещё в стадии разработки, и вы можете спроектировать его под воздушное отопление – всё в ваших руках! Существуют целые посёлки, построенные с использованием СВО в Подмосковье, Ростовской области и Якутии.

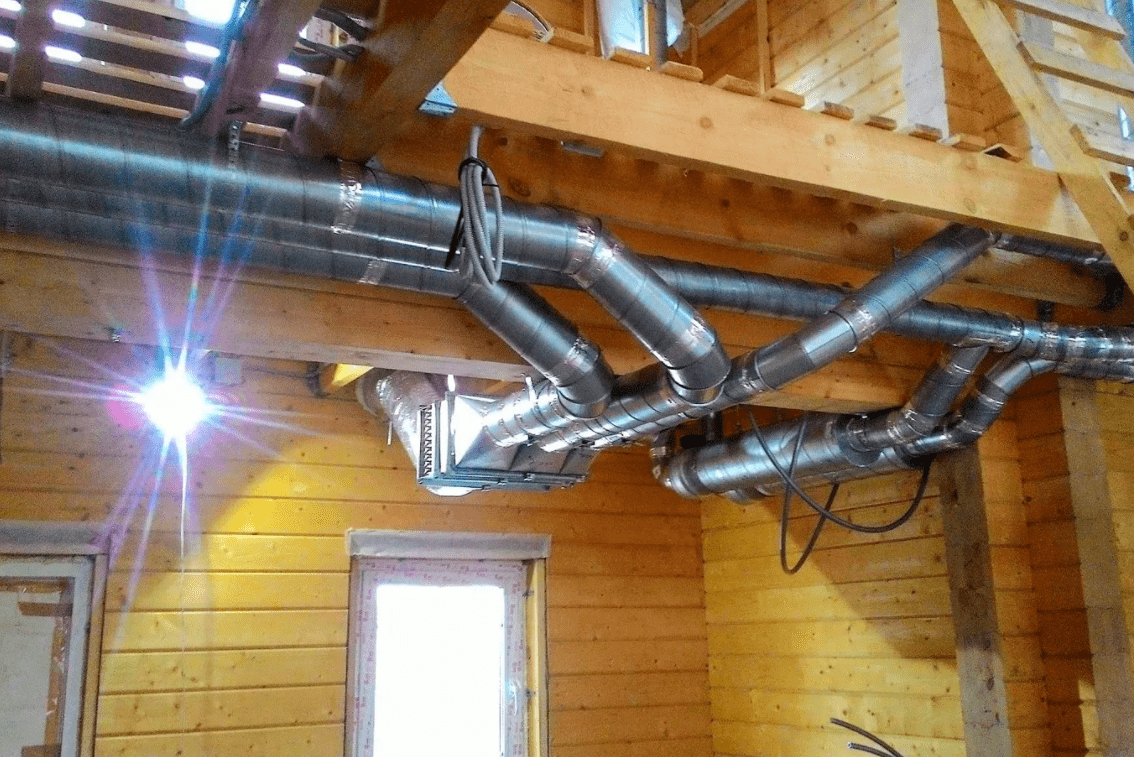

Фото воздушного отопления дома
