Конструкции радиаторов отопления
При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.
Изделия делятся на два основных вида:
- Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.
Секционные батареи отопления
- Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.
Биметаллический монолитный радиатор
Особенности установки радиаторов в квартире
Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

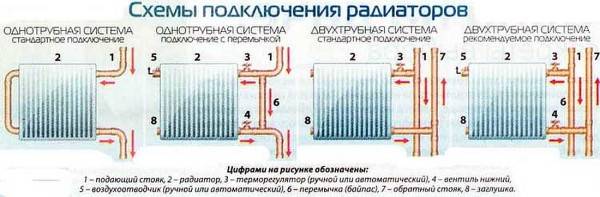

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)
Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

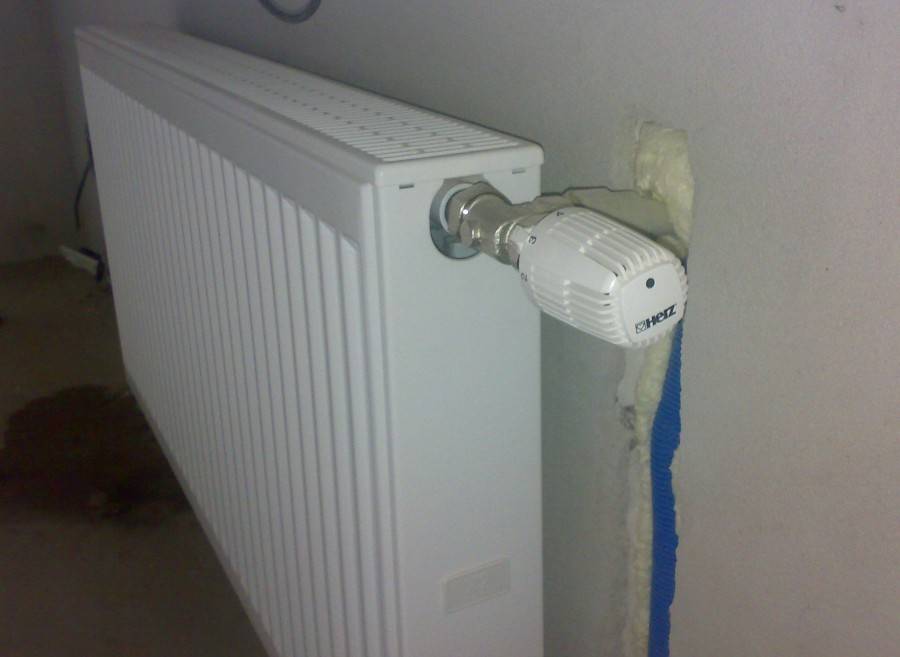

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…
Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.
Когда лучше менять отопительные приборы
Даже профессионалы не могут дать конкретный ответ на вопрос, когда удобнее проводить замену батарей отопления – во время или после отопительного сезона. С одной стороны, летний ремонт удобнее, поскольку в это время не требуется обращаться в коммунальные службы для отключения подачи воды в систему. Все работы можно выполнить без спешки, не создавая соседям неудобства отключением обогрева.
Но с другой стороны, если замена батарей отопления будет проведена небрежно, то даже одна небольшая протечка создаст огромные проблемы, если не обнаружится вовремя. Во время отопительного сезона монтажники могут сразу проверить надежность и герметичность всех соединений после подключения батарей к отопительной системе дома. Если есть протечка, она тут же обнаруживается и устраняется. Проводя замену батарей отопления летом, вы не будете иметь такой возможности, что может впоследствии обернуться большими неприятностями как для вас, так и для ваших соседей.
Биметаллические и алюминиевые батареи
Перед тем, как разобрать алюминиевый радиатор, необходимо приготовить необходимые приспособления.
Роль главного инструмента отводится ниппельному ключу:
- Это пруток из стали длиной около 70 см. На один из его концов необходимо приварить рабочую часть ключа 24х40 мм, а второй оснастить сквозным отверстием.
- Металлический стержень. Его вставляют в отверстие на конце прутка, что позволяет заметно упростить процедуру раскручивания гаек.
Ключ имеет серию насечек, шаг между которыми указывает на ширину одной секции.
Перечень операций, как разобрать радиатор отопления своими руками:
- Перед тем, как разобрать биметаллический радиатор, необходимо определиться, в какую сторону вращать ключ. Для этого радиатор размещается на поверхности пола так, чтобы его лицевая часть оказалась вверху. В таком положении правая резьба будет находиться справа, а левая – с лева.
- Существует и более простой способ. Нужно взять ниппель и одеть его по очереди слева и справа. Если перепутать стороны, это может закончиться срывом резьбы и поломкой секции.
- На радиаторах западного производства футорки и заглушки с лицевой части маркируются следующим образом: левая резьба обозначается, как S, правая – как D.
Самостоятельный монтаж отопительного оборудования
В многоквартирных домах подобные мероприятия проводят специализированные сотрудники, которые начинают действовать после написания соответствующего заявления. Заменить батарей в частном доме не составит особого труда. Главное в этом деле соблюдать всю очередность действий.
Замена радиатора отопления своими руками включает в себя несколько пунктов:
Слив отработанной жидкости. Для этого необходимо открыть кран на центральной топливной системе. Далее подсоединить шланг для слива жидкости из труб.
Демонтаж старой отопительной системы. Если старые радиаторы зафиксированы специальными гайками, то их аккуратно откручивают и снимают батареи.
Разметка стены для будущих креплений. В дальнейшем это позволит равномерно распределить отопительную установку на поверхности стены. Для этого используют строительный уровень, который поможет регулировать правильный угол наклона.
Установка специальных кронштейнов. Они помогают плотно зафиксировать изделие в нужном положении. Фиксация радиаторной установки.

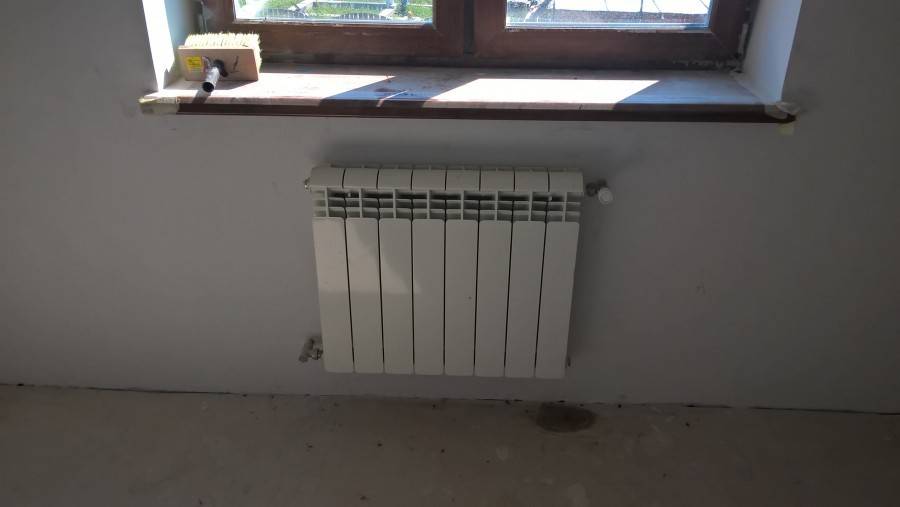

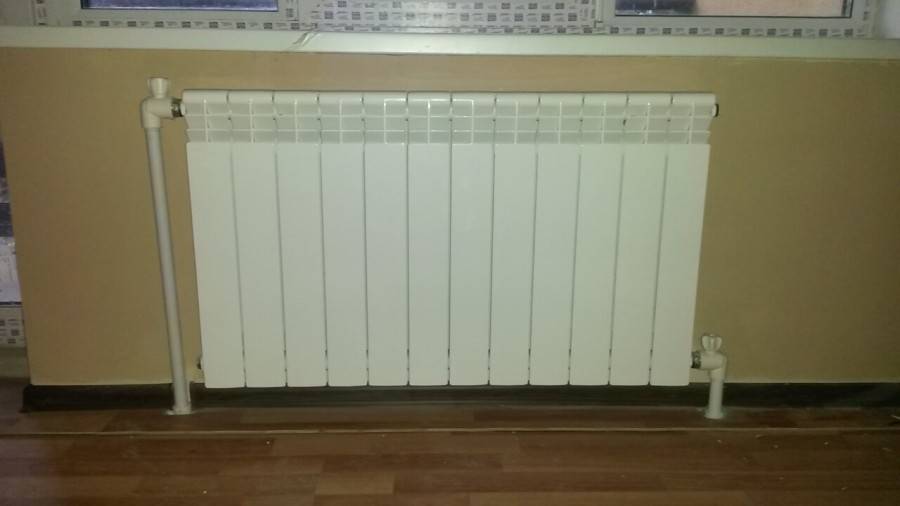

Подключение системы. Для этого разработано несколько способной фиксации отопительного прибора. Самыми эффективными считаются: боковое, нижнее седельное, диагональное. Фото замены радиатора отопления значительно облегчает поставленную задачу.
Боковой способ применяют для отопления многоквартирных домов с вертикальной топливной разводкой. Для этого понадобятся радиаторы с десятью отсеками.
Нижнее седельное подходит для горизонтальной разводки отопительной системы. Размер радиатора может достигать 1,5 м. Количество секций составляет от 15 до 20.
Диагональное подключение помогает равномерно распределить подачу тепла по всему периметру жилого пространства.
Что делать, когда батарея на сварке
Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается
Главное и очень важное условие при этом — делать это надо строго под прямым углом
Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.
Пошаговая инструкция, как сделать новую резьбу:
С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы;
Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки);
Плашку осторожно надевают вперёд держателем;
Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире). Последствия, конечно, будут плачевны.
Далее нарезается резьба
Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.
Последствия, конечно, будут плачевны.
Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.
Классификация радиаторов
Делятся радиаторы на несколько видов:
Чугунный радиатор отопления устанавливаются в многоэтажных помещениях. Они довольно мощные и компактные, не реагируют на плохое качество циркулирующей в них обогревающей жидкости и не подвержены коррозии, что обусловливает их долговечность. Благодаря большому весу эти батареи достаточно теплоемки, однако эта же характеристика усложняет их монтаж и обслуживание.
Старый, но еще не забытый чугунный радиатор
Еще одним минусом является, вероятно, разрушение ниппелей и изнашивание межсекционных прокладок, что часто приводит к образованию течи. Кроме того, на стенках пористых внутренних каналов образуется налет, который снижает теплоотдачу.
Алюминиевые радиаторы имеют следующие подвиды:
- литые, в которых каждая секция – это цельное литое изделие;
- экструзионные, то есть такие, в которых каждая секция состоит из трех герметично соединенных компонентов.
Конструкции для отопления, выполненные из алюминия, имеют высокую теплоотдачу. За счет того, что эти батареи вмещают в себя небольшое количество обогревающей жидкости, они достаточно удобны, когда есть потребность в постоянной регулировке температуры.

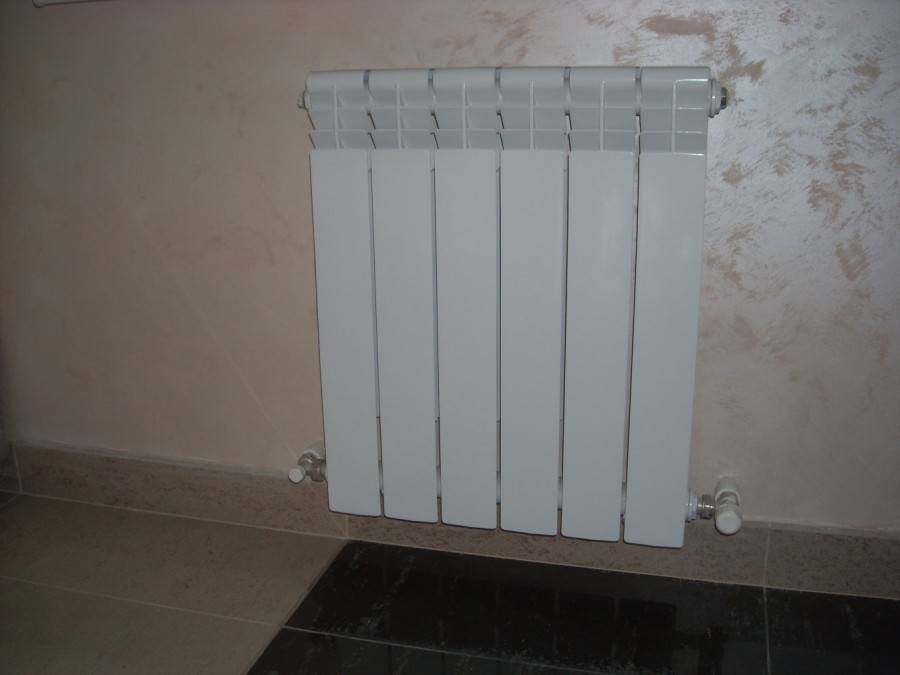

Широко известный алюминиевый радиатор
Применение данного вида радиаторов в системах, предназначенных для централизованного отопления, не желательно, поскольку они легко разрушаются при перепадах давления. Наряду с этим, они достаточно легко устанавливаются и весят сравнительно немного.
Главным недостатком таких батарей является то, что они плохо переносят те компоненты, которые входят в состав обогревающей жидкости. Кроме этого, в них накапливаются газы, а это обусловливает завоздушивание системы отопления.
Стальные радиаторы бывают следующих подвидов:
Панельная батарея состоит из двух листов стали. Эти листы имеют специальные углубления, которые при сварке образуют каналы для циркуляции обогревающей жидкости.

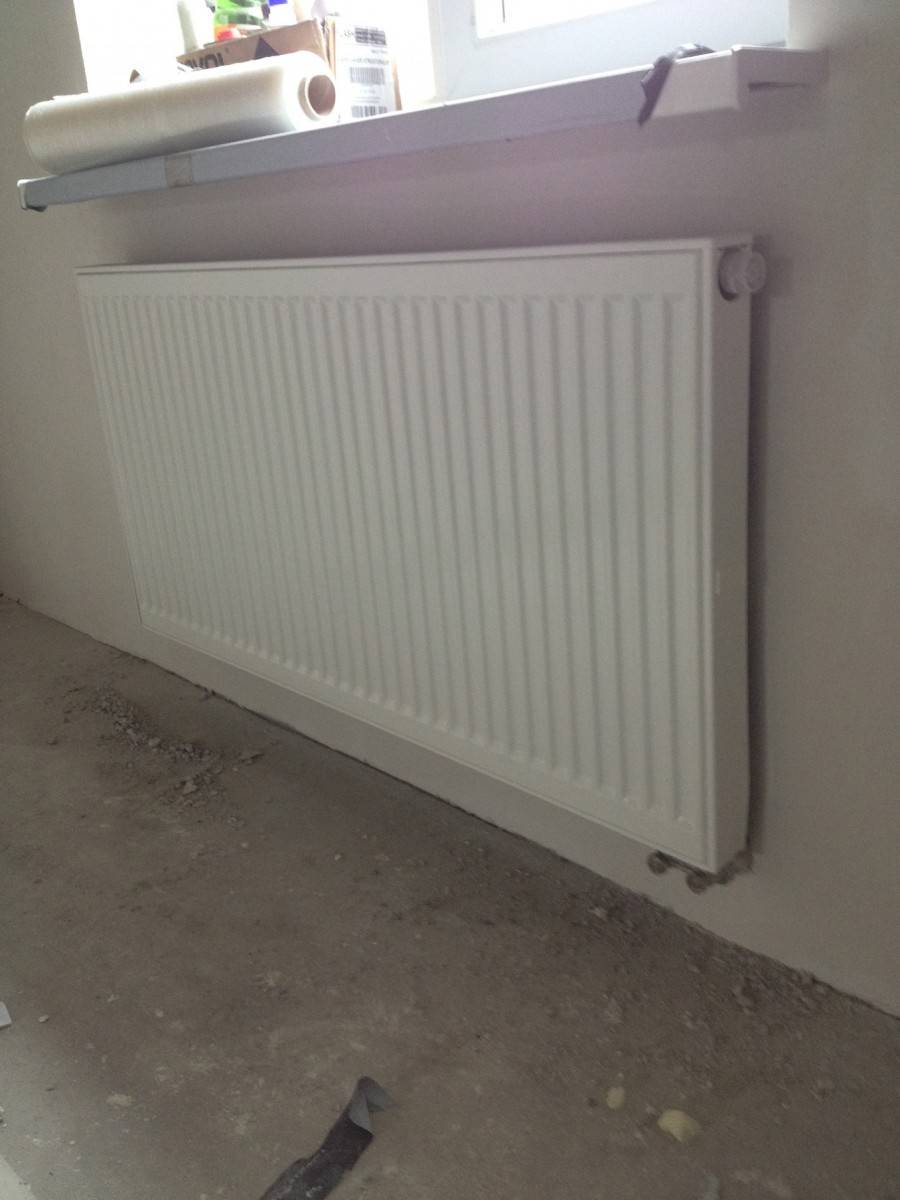

Панельный стальной радиатор
Такие изделия мало весят, а также имеют небольшую глубину. Для их производства используется сталь, которая обезжиривается, фосфатируется и покрывается эмалью. Данный подвид радиаторов боится коррозии и срок его службы очень не долог.
Секционные стальные батареи очень схожи с чугунными, но их секции соединены сваркой. Они очень прочные, однако, их цена негативно сказывается на популярности.
Трубчатые радиаторы – это сварные конструкции, стыки которых значительно снижают вероятность течи. Их большим минусом можно назвать небольшую толщину стали.
Биметаллические батареи отопления, в отличие от алюминиевых, имеют стальные элементы внутри конструкции. Это позволяет ей принять на себя достаточно высокий уровень давления. Обогревающая жидкость в этих радиаторах совершенно изолирована от алюминия, который входит в состав изделия. Единственным минусом биметаллических батарей является очень высокая цена.
Биметаллический радиатор — прочность и эффективность
Существуют также масляные радиаторы. Такая батарея отопления имеет герметичный корпус, заполненный минеральным маслом. В этом корпусе располагается электрический нагреватель
Особенности ремонта оборудования
Ремонт отопительного оборудования требует ответственного подхода.
Починка газового котла
Газовый котёл представляет собой главный и наиболее сложный элемент во всей отопительной системе частного дома. Автоматизация этого оборудования идёт такими темпами, что даже специалисты не успевают отслеживать все нововведения. Тем не менее первичную диагностику и устранение мелких неисправностей, реально выполнить своими руками.
Фото 2. Процесс ремонта газового отопительного котла. Работы должны выполняться только квалифицированным специалистом.
Большая часть неполадок котлов, которые возможно устранить самостоятельно, описана в паспорте оборудования.
Поломки котла, которые ремонтируются самостоятельно:
- Сбои в работе котла вызванные перепадами напряжения в электрической сети. Для устранения котёл подключить через стабилизатор или источник бесперебойного питания.
- Давление упало, котёл остановился и не включается. Поднятие давления в системе до нормы происходит путём открывания краника подачи воды.
- Выключение котла из-за перегрева. Теплообменник засорился снаружи. Поможет полное обесточивание отопительного прибора и очистка теплообменника с помощью щёточки и пылесоса.
Важно! Чистку деталей внутри котла лучше доверить профессионалам!
- АГВ выключается после 2—3 минут работы и не включается до полного остывания. Засорился дымоход. Рекомендуется прочистить вентиляционный канал.
- Из газовой колонки подтекает вода. Для решения проблемы осматриваются все патрубки и хомуты внутри котла, и устраняется течь.
Внимание! Важно помнить о том, что неисправное газовое оборудование представляет потенциальную опасность. Поэтому главное — своевременное обращение к специалистам и устранение возникших проблем
Исправление насосного оборудования
В домашних системах отопления используются циркуляционные насосы. Эти устройства делятся на два типа: моноблочные и разборные.
Если используется модель, состоящая из отдельных блоков, то иногда её возможно починить своими руками.
Неисправности насосного оборудования, которые возможно устранить самостоятельно:
- Насос гудит, крыльчатка не вращается. Желательно разобрать насос, провернуть ротор и по возможности произвести очистку доступных деталей от окислений. Иногда причина такой неполадки кроется в постороннем предмете, попавшем внутрь.
- Насос не гудит, ничего не вращается. Рекомендуется поискать предохранитель. Если его нет, то пора менять насос.
- Насос сильно шумит при включении. В трубах находится большое количество воздуха. Для устранения неполадок открывают кран подпитки водой и спускают воздух из котла.
- Насос останавливается через несколько минут после запуска, не выдаёт достаточного давления. На крышке насоса образовалась накипь или другие помехи, мешающие нормальной работе. Решение проблемы — снять и прочистить крышку.
Замена труб
Ремонтные работы по замене труб выполняются в процессе капитального переоборудования системы отопления. Устанавливая новые трубы, соблюдаются правила:
- Перед началом работ желательно отключить воду в доме.
- Воду из системы отопления сливают полностью перед демонтажем старого оборудования.
- Предусматривают краны для каждой батареи. Необходимую фурнитуру рассчитывают и подготавливают заранее.
- Трубы размещают на некотором удалении от пола и стен, чтобы работать с ними было удобно.
Фото 3. Монтаж труб отопления из полипропилена. Для разметки используется специальный лазер.
Выбор батареи отопления
Наиболее распространенными сегодня являются радиаторы следующих типов:
- секционные – собираемые из нескольких секций, количество которых определяется размерами помещения и максимально возможной нагрузкой на несущие конструкции;
- панельные – состоящие из двух или трех плоских панелей, внутри которых циркулирует теплоноситель;

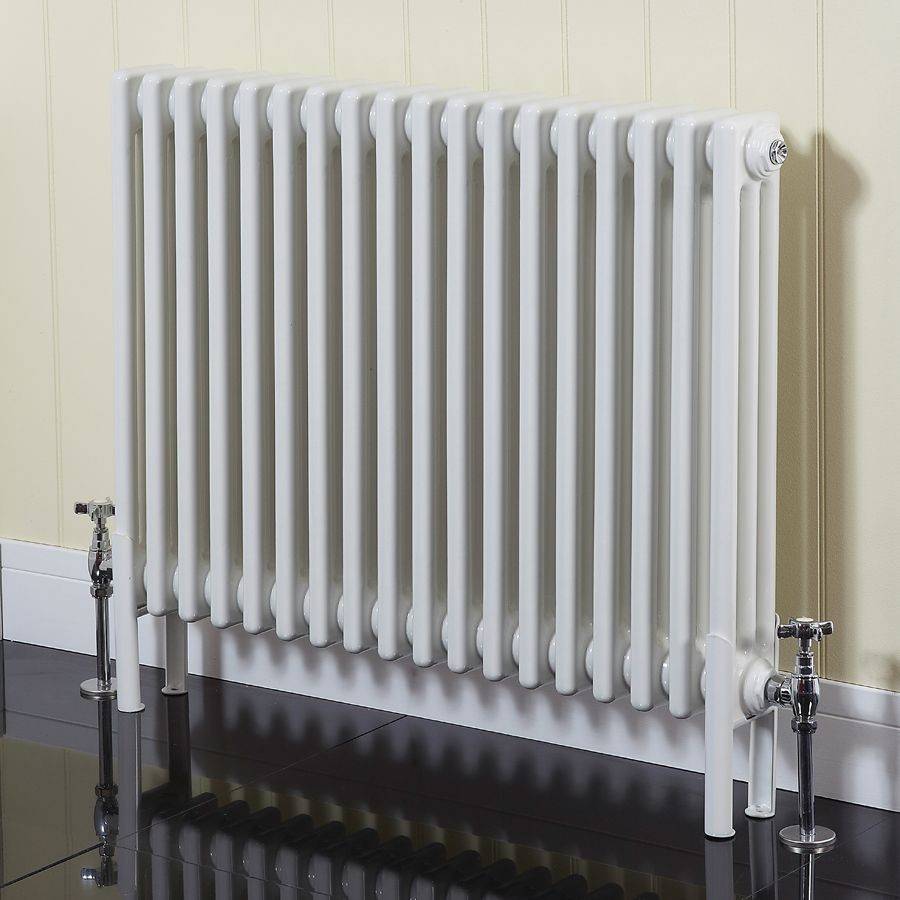

- колончатые – состоящие из двух коллекторов, соединенных между собой трубчатыми колонками.
Выбор типа батареи отопления при необходимости ее замены зависит от многих факторов, но чаще всего в домах и квартирах у нас по традиции устанавливают секционные радиаторы.
Гораздо более важным аспектом выбора является материал, из которого изготовлен радиатор. Сегодня для производства батарей используются:
- Алюминий – металл, обладающий чрезвычайно высокой теплоотдачей, но не слишком прочный и подверженный коррозии в системах с солевым теплоносителем.
- Чугун – традиционный материал для изготовления батарей, основными недостатками которого являются массивность и несовременный дизайн радиаторов. Кроме того, следует учитывать, что чугунные батареи не используются в отопительных системах высотных (более 9 этажей) домов из-за чересчур высокого давления в системе.
- Сталь – материал, обладающий высокой прочностью и отличной теплоотдачей.
- Биметалл (сочетание стальной сердцевины и алюминиевого кожуха) – материал, сочетающий лучшие качества обоих металлов.
Наиболее доступными по стоимости являются алюминиевые радиаторы, но их применение ограничено показателями давления в системе и активностью коррозионных процессов при использовании теплоносителей определенных видов.
Достоинства и недостатки радиаторов из алюминия
В первую очередь следует рассмотреть отличительные особенности данного типа приборов, чтобы лучше понимать их устройство и принципиальное отличие от других батарей. Специалисты выделяют некоторые основные особенности в качестве достоинств:
- Низкая масса батарей, что значительно облегчает транспортировку и особенно монтаж и демонтаж оборудования – с ним справится даже один человек
- Высокая теплоотдача, позволяющая быстро обогреть помещение и значительно сэкономить на расходе топлива.
- Батареи имеют уменьшенный объем теплоносителя, что ускоряет нагрев жидкости. На теплоотдаче это не отразилось – она не ниже, чем у аналогов с большим объемом.
- Радиаторы хорошо работают с любым оборудованием по регулировке и поддержанию температуры и обладают низкой тепловой инерцией. Они реагируют на все изменения очень быстро, что позволяет значительно сэкономить тепло.
- Большой выбор стилистических решений и современное оформление позволят подобрать оптимальный вариант для любого дизайна помещения.
Однако устройства не лишены и недостатков.
Недостатки приборов
К недостаткам можно отнести следующие факты:
- Мягкость алюминия и низкая устойчивость к деформации. Удар, который без проблем выдержит сталь или чугун, легко повредит алюминий. Причем повреждения – не редкость в процессе транспортировки и монтажа изделий. Если не рассчитывать силу, можно легко сорвать резьбу в месте крепления ниппеля.
- Несмотря на высокую в целом устойчивость к коррозии, материал не переносит наличия меди в системе. Если подводка либо теплообменник котла медные, а в системе обычная вода, очень активно протекает процесс электрической коррозии, который способен полностью испортить алюминиевые батареи в течение нескольких лет.
- Если в качестве теплоносителя используется не специальный раствор с оптимальным уровнем кислотности, а простая вода, то в процессе реакции с алюминием образуется водород. Он способен разорвать радиатор, поэтому настоятельно рекомендуется установка большого количества клапанов для сброса давления. Также система требовательна к качеству теплоносителя — плохая вода служит причиной ускоренной коррозии.
- Чувствительность к давлению в системе — оптимальный показатель до 9 атмосфер. В большинстве многоэтажных домов давление значительно превышает порог прочности алюминия и составляет 10 атмосфер и даже больше. Поэтому нужно быть готовым к ежегодным ремонтам, а лучше приобрести радиаторы из более прочных материалов.
- Алюминий неустойчив к гидроударам.
Порядок монтажа
Чтобы определиться с материалом новых труб и особенностями контура, необходимо учесть параметры уже работающего отопления
Важно знать:
- рабочую температуру и давление, создаваемое котлом;
- допустимые нагрузки.

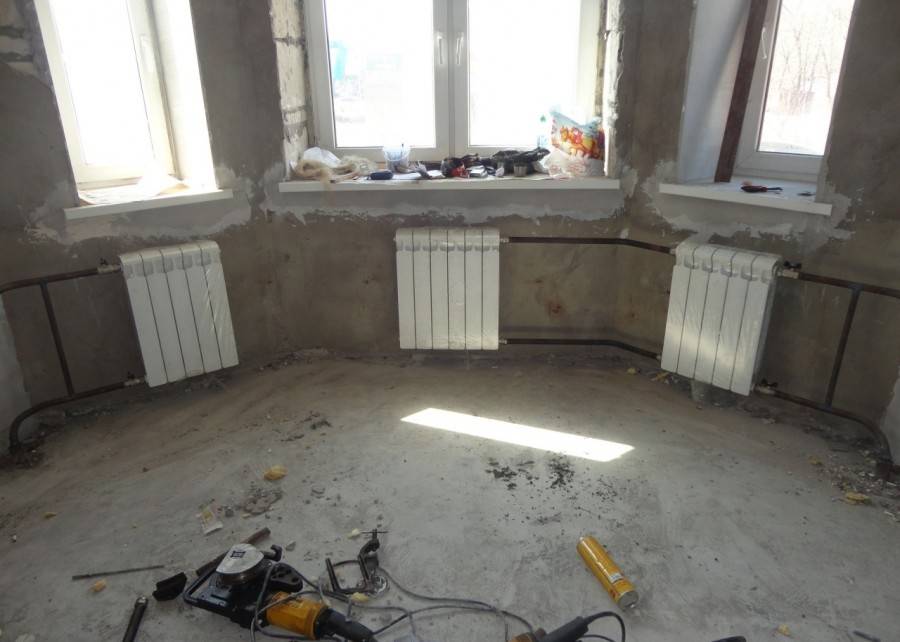

Система может монтироваться из одной или двух труб. При этом радиаторы подключаются с боку или снизу для обоих типов системы.
Порядок работ выглядит следующим образом:
У центрального отопления перекрываются стояки, а у автономного из системы спускается весь теплоноситель. Перед началом работ в квартире необходимо уведомить ЖЭК и соседей
Важно убедиться, что в стояке нет воды!
Все трубы разрезаются при помощи болгарки и извлекаются из перекрытий.
Затем устанавливаются батареи. Для этого используется строительный уровень – каждый радиатор должен висеть на стене максимально ровно, чтобы обеспечить правильную циркуляцию
Отверстия под крепёжные элементы выполняются с помощью перфоратора.
