Замена радиатора отопления в квартире – руководство процессом

Выбор радиатора отопления для замены

Многие люди, выбирая новый отопительный агрегат, опираются на два фактора: на дешевизну и внешний вид

С этим трудно поспорить: важно уметь не переплачивать за ненужные детали и гармонично расположить новшество в жилище. Но эти критерии стоят не на первом месте

До проведения работ требуется установить совместимость прибора с отопительной системой на предмет:

  • максимального давления;
  • типа носителя.

Первостепенное значение отводится материалу, из которого изготовлен радиатор. От него зависит и теплоотдача, и вес, и срок службы агрегата. Следующий критерий — устойчивость к коррозии.

Материал для радиатора

Радиаторы из алюминия весьма популярны, они легкие, прочные, красиво смотрятся и отличаются высокой теплопроводностью. Половина тепла выходит через излучение, вторая половина — через конвекцию.

Внимание! Если ваше жилье находится в многоэтажке, алюминиевый теплоноситель не подойдет! При подъеме батареи на двадцатый этаж и выше, рабочее давление в системе составит 15 атм. Сварка не выдержит, и радиатор развалится на части

Большей надежностью отличаются теплоносители из биметалла. Они совмещают в себе преимущества и алюминиевых, и стальных агрегатов, не боятся ни гидравлических, ни пневматических ударов, устойчивы к перепадам давления. Для бизнес-центров, высоток и квартир на верхних уровнях жилых многоэтажек это оптимальный вариант. Давление в системе составляет максимум 2 атм., в загородном доме подобные агрегаты лучше не использовать.

Фото 1. Радиаторы отопления, сделанные из биметалла. В наши дни подобные агрегаты пользуются большой популярностью.

Обитатели высоток обращают внимание на медные модели. Едва ли можно найти серьезные недостатки у радиаторов этого типа

Они просты в монтаже, хорошо греют, долго служат, к тому же не боятся ни перепадов напора воды, ни коррозии, ни едких примесей. Спустя некоторое время после приобретения, внутри корпуса накапливается оксидный пласт, предохраняющий поверхность от разъедания.

Для индивидуальных систем отопления годятся радиаторы из стали. Их отличает простота конструкции и малая инерционность. Внешне они представляют собой «гармошку» из двух стальных листов толщиной чуть более миллиметра. Конструкция состоит из коллекторов и соединительных каналов.

Стальной радиатор наиболее устойчив к перепадам температур, быстро нагревается и остывает. К такому прибору рекомендовано приобрести дополнительное термостатическое оборудование, оно позволит поддерживать нужный уровень тепла в комнате.

Кажется, что чугунные радиаторы ушли в прошлое вместе с советской эпохой. Но это не так. Они обладают высокой теплоотдачей, устойчивы к агрессивным воздействиям, в том числе химическим примесям, и не боятся коррозии.

Определившись с тем, какой агрегат вам нужен, изучите следующий критерий — мощность. Она зависит от ряда факторов, а именно:

  • от величины отапливаемого помещения;
  • от количества внешних стен;
  • от количества окон;
  • от материала, из которого выстроено здание;
  • от типа оконной конструкции.

Мощность определяют по следующей схеме: на 1 м2приходится 1 кВт мощности + 30% с учетом дополнительных параметров, таких, как высота и толщина стен.

Определившись с этим показателем, можно заказывать радиатор и оплачивать покупку.

Важно! Лучше всего приобретать модели, изготовленные в России. По качеству они ничем не уступают европейским радиаторам, зато сконструированы с учетом особенностей российской системы отопления

Не стоит покупать китайские агрегаты: для них используют пористый, хрупкий и непрочный сплав. Такие конструкции долго не прослужат.

Инструменты для демонтажа старой батареи

Для работ понадобятся:

  • ниппельный ключ;
  • набор гаечных ключей;
  • болгарка;
  • промышленный фен;
  • зубило;
  • молоток.

Подумайте о месте для разбора радиатора. Освободите часть пола или пододвиньте прочный столик. Подстелите под радиатор отрез непромокаемой ткани: если из прибора потечет грязная вода, она испортит отделку помещения и просочится к соседям.

Пошаговая инструкция по замене батареи отопления

При наличии трехходового крана, раскрутите его и убедитесь в отсутствии воды в старом радиаторе. Для этого выкрутите винт и снимите флажок, или немного ослабьте шток. Если со штока не начнет капать вода, откручивайте винт дальше. Если в кране есть жидкость, вы услышите характерные звуки. Если вы увидели капли, закручивайте винт обратно и выясняйте, почему доступ воды не был прекращен. Если все в норме, снимайте верхнюю часть трехходового крана.

Если на верхней и нижней трубах стояка, ведущих от радиатора вверх и вниз соответственно, есть лишние резьбы, вам необходимо будет отрезать их. Для этого открутите первую гайку на верхней трубе, после чего поступите аналогично с нижней. Если какая-то гайка не поддается, очистите участок с ней от краски ножом или металлической щеткой.

В месте снятия гайки оставьте столько резьбы, сколько вам потребуется для того, чтобы замена радиатора отопления прошла успешно. Учтите, что резьбы должно быть достаточно для дальнейшего закручивания фитинга. Для установки тройника на 4-5 оборотов обычно достаточно 7 витков резьбы.

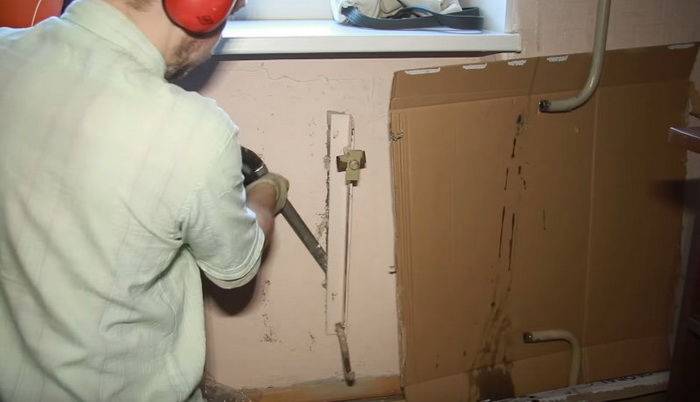

Снимите прежнюю батарею с креплений. Делайте это удобным вам способом:

  1. Сперва отрежьте трубы, после этого открутите крепежи трубчатым ключом.
  2. Ключом открутите крепления, отрежьте трубы.

Для обрезания трубы воспользуйтесь болгаркой. Место реза – определенное ранее (резьбы верхней и нижней труб). Не забывайте оставить 7 витков! Уберите прежнюю батарею, она вам больше не потребуется.

Снимите старые крепежи ключом или молотком. Соедините тройник с ниппелем. В ниппель закрутите шаровый кран (запорное устройство в нашей конструкции). В другой отвод закрутите пресс соединения. Один отвод тройника остается для вкручивания в трубу, часть которой мы только что отрезали. По схеме сделайте 2 такие конструкции.

Прикручивайте получившиеся конструкции с тройниками на резьбы верхней и нижней труб. Резьбы труб предварительно уплотните нитью. Закрутите фитинги тройников.

Из металлопластиковой трубы вырежьте отрезок-перемычку необходимого размера. Отрезок будет соединять свободные отводы верхнего и нижнего тройников. Калибруйте края пластиковой трубы. Вставьте трубу в отводы, слегка согнув ее. После установки, выровняйте ее.

Возьмите пресс, запрессуйте пластиковую трубу.

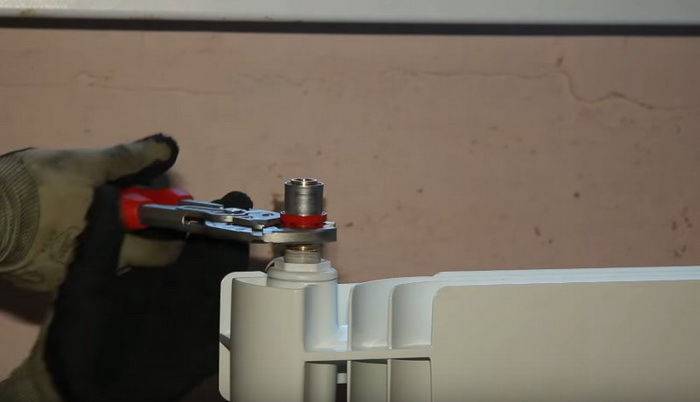

Возьмите комплект футеров, размер которых соответствует размерам трубы. Например, ½ дюйма. Закрутите футеры на новом радиаторе. Нитью уплотните каждую резьбу. Закрутите на батарее заглушки, используя шестигранник. В верхней части радиатора используйте кран Маевского.

Определите середину батареи, учитывая количество секций.

Важно! Вешать прибор рекомендуется посредине окна, создавая тепловую завесу.

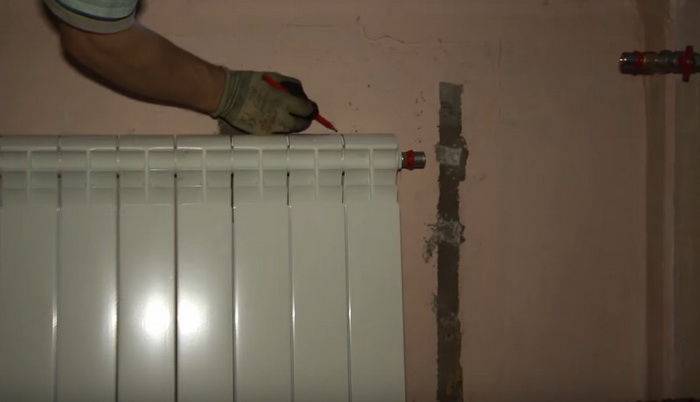

Рулеткой замерьте оконную нишу, определите ее середину. Прислоните прибор следующим образом: середина радиатора располагается на середине ниши. На крайние места между секциями вам нужно будет «надевать» крепежи. Т.е. между первой и последней секциями между остальными секциями. Сделайте на стене отметки карандашом, указав места расположения крепежей.

Уберите батарею в сторону. С помощью уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.

Вешать батарею будет необходимо, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный).

Измерьте расстояние от подоконника до центра трубы. Предположим, расстояние будет 10 см. На 2 участках, на которых выполнена разметка под крепежи, наметьте 10 см, прибавив еще 1,5-2 см.

Измерьте межосевое расстояние перемычки-трубы. Сделайте соответствующие метки на 2 обозначенных выше участках.

С помощью перфоратора выполните отверстия. В каждое отверстие вставьте кронштейн, убедитесь, что он заходит полностью. При необходимости, углубите отверстия.

Закрутите в каждое отверстие кронштейн. Повесьте на кронштейны радиатор. Вам останется соединить верхнюю и нижнюю трубы стояков и батарею. Загните две металлопластиковые трубы, обрежьте их до необходимых размеров, калибруйте. Соедините конструкцию, откручивая крайние отводы тройников и завинчивая в них трубы. Опрессуйте соединения. Закрутите все гайки.

Проверьте заглушки, при необходимости, подтяните их. Плавно открывайте верхний и нижний краны, не до конца. Вы услышите шум, как только он прекратится, открывайте краны полностью.

Поздравляем: замена батареи отопления в квартире своими руками подошла к концу. Вам останется только дождаться момента, когда радиатор прогреется и начнет давать тепло вашей квартире.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

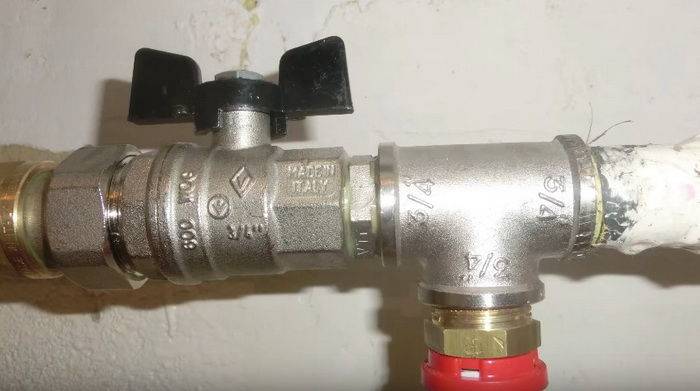

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Чье имущество — радиаторы отопления в квартирах?

Приборы отопления — внутридомовая система отопления, включающая в себя стояки, обогревающие элементы, регулирующую и запорную арматуру, коллективные приборы учета тепловой энергии и другое оборудование, расположенное на этих сетях — являются общедомовым имуществом. Исходя из этого самостоятельно проводить замену радиаторов запрещено. Определить относятся ли отопительные приборы к общему или личному имуществу хозяина квартиры может назначенная строительно-техническая экспертиза. Эксперт рассматривает следующие вопросы:

  1. Каким способом обслуживается более одного помещения в доме обогревающими элементами, которые расположены в квартире;
  2. Расположенные в квартире обогревающие элементы внутридомовой системы отопления, предназначены ли для обслуживания более одного помещения в данном доме.

Технология замены батарей

Довольно часто хозяева принимают решение замены старой чугунной батареи на новую более современную и эффективную модель. Довольно часто для этого вызывают специалистов, которые быстро справляются с поставленной задачей. Но так как сам процесс демонтажа и установки радиатора не имеет особой сложности то всю работу можно сделать самостоятельно.

Инструменты и материалы

Для замены батареи необходимы такие приспособления:

  • специальный рычажной ключ для труб;
  • карандаш;
  • болгарка;
  • уровень;
  • молоток.

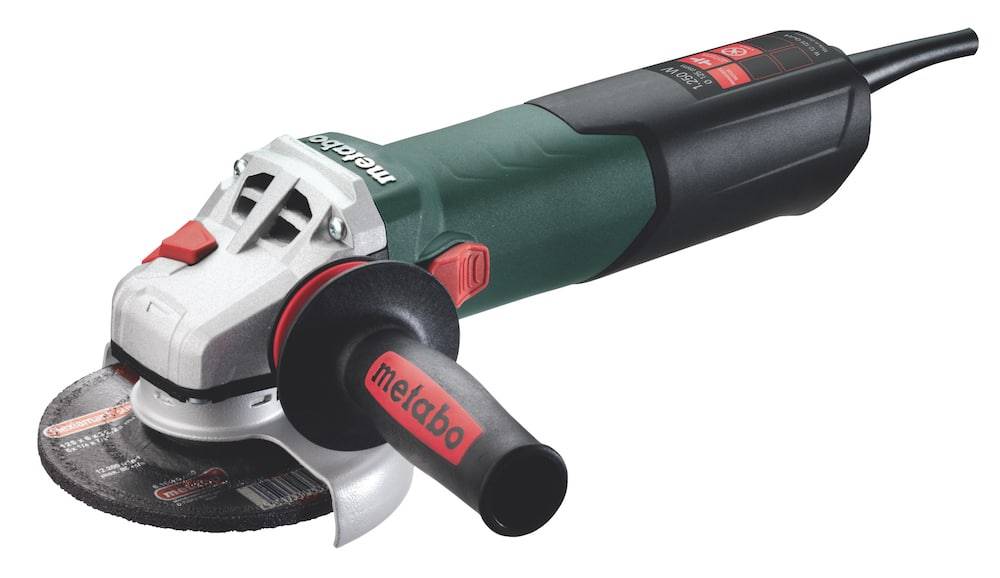

Для замены чугунных батарей не забудьте болгарку

Также для установки нового устройства используются материалы;

  • кронштейны;
  • батарея;
  • краны;
  • дюбеля.

Демонтаж и установка

Перед работой обязательно перекрывается подача воды в отопительную систему и сливается весть теплоноситель. Демонтаж старой батареи совершенно прост:

  • под батареей устанавливается упор;
  • в неглубокую емкость сливается оставшееся количество воды;
  • удаляются все крепежи – фланцы и гайки;
  • отсоединенный от системы радиатор снимается с опор в стене.

В процессе демонтажа следует быть довольно аккуратным, так как чугунная батарея имеет немалый вес. Предварительно зафиксированный упор не позволит устройству упасть. Если крепления очень старые и не откручиваются, то рекомендуется их аккуратно перед гайкой срезать.

Для установки нового радиатора необходимо:

  • приложив батарею к подобранному для нее месту необходимо зафиксировать места для креплений;
  • для кронштейнов в качестве фиксации используются дюбеля, двухсторонние крепления или цементный раствор;
  • радиатор в горизонтальном положении вешается на подготовленные опоры.

Подсоединение нового устройства к системе отопления осуществляется аналогично схеме подключения ранее демонтированной старой батареи.

После установки радиатора обязательно следует сделать проверку всех соединительных участков на герметичность.

При проведении монтажных работ по замене батареи следует учитывать такие рекомендации:

  1. От пола к радиатору должно быть расстояние в пределах 5 – 10 сантиметров. Слишком низко установленный радиатор будет препятствовать прохождению через него воздуха.
  2. Чтобы не снизить показатель тепловой отдачи батарею от стены лучше всего устанавливать на дистанции 3 сантиметра. Необходимое расстояние можно зафиксировать с помощью кронштейнов.
  3. Промежуток между батареей и подоконником должен составлять не меньше 15 сантиметров.
  4. Кронштейны должны закрепляться в стене на одной линии. Для точности их монтажа следует использовать строительный уровень.

Соблюдение таких правил позволит осуществить качественную установку радиатора.

Монтаж новых батарей чаще всего проводят в своих квартирах жильцы многоэтажек. Лучшим вариантом замены чугунного радиатора являются биметаллические модели. Они обладают самыми высокими техническими характеристиками и имеют множество преимуществ. К тому же монтаж такой батареи можно произвести самостоятельно.

https://youtube.com/watch?v=ahyAZ3xKPGQ

Время проведения процедуры


Чтобы поменять батареи, потребуется примерно 2,5 часа При наличии необходимого оборудования и опыта обращения с ним можно провести замену отопительных приборов быстро и качественно.

Расчет на одно изделие:

  • составление проекта — 10 мин;
  • отрезание подачи и обратки — 5 мин;
  • снятие и вынос старого радиатора — 5 мин;
  • установка теплового экрана — 15 мин;
  • монтаж кронштейнов — 10-15 мин;
  • сборка контура с шаровым краном — 40-60 мин;
  • крепление крана Маевского — 5 мин;
  • присоединение разводки — 10 мин;
  • проверка качества сборки — 10 мин.

Чтобы провести замену батареи в одной комнате потребуется не более 2,5 часов. Для ремонта в стандартной двушке хватит 8 часов с учетом перерыва на обед.

Установка новых батарей


Схема установки батареи Перед тем как начать устанавливать новое отопительное оборудование, следует вынести из помещения демонтированные изделия, чтобы они не мешали работе. Полы нужно застелить плотным материалом, чтобы не поцарапать их острыми гранями нагревателей.

Дальнейшая работа проводится в такой последовательности:

  1. Нанесение разметки для крепления кронштейнов. Расстояния указаны в инструкциях, которые прилагаются к изделиям. Вертикаль и горизонталь выверяется с помощью уровня.
  2. Высверливание отверстий. В них вставляются пластиковые дюбели и вкручиваются держатели. Здесь нужно выдержать точное расстояние до стены, чтобы нагреватели точно и прочно стали в пазах.
  3. Навешивание радиаторов на кронштейны. Если выбор сделан в пользу чугунных изделий, лучше пригласить помощника, так как батареи очень тяжелые.
  4. Изготовление разводки. В зависимости от выбранного материала для этого используется сварка по металлу или паяльник для полипропилена. Перед входом в радиатор нужно обязательно поставить шаровой кран.
  5. Изготовление сгонов, присоединение их к входным и выходным отверстиям. После этого вся система собирается и закольцовывается.
  6. Установка крана Маевского. Это делается на верхних этажах, где стояк заканчивается. Заменимая деталь прикручивается вместо заглушки на противоположной от врезки верхней части батареи. Кран нужен для стравливания воздуха после запитывания системы.
  7. Крепление заглушек. Они ставятся в незадействованные торцы радиаторов, делая их герметичными. Для достижения большей надежности на резьбу стоит намотать паклю или ФУМ ленту.

Самостоятельное снятие радиаторов

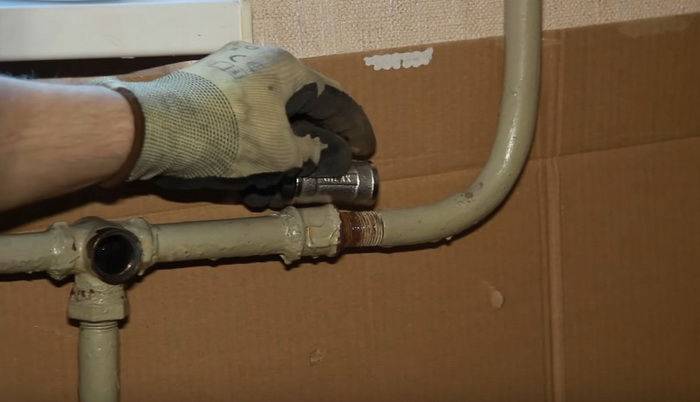

Раскручивание резьбовых соединений на входе в радиатор Перед тем как снять старое оборудование, следует продумать вопрос о целесообразности замены внутренней разводки. Трубы могут быть забиты известковым налетом и грязью, особенно на стыках и поворотах. Вместо них целесообразно установить современные полипропиленовые секции.

Снятие батарей выполняется в следующей последовательности.

  1. Раскручивание резьбовых соединений на входе в радиатор. Если стык не поддается, его можно разогреть горелкой. Если изделие подлежит утилизации, его просто срезают с трубы.
  2. Батарея аккуратно снимается с кронштейнов. Для облегчения дальнейшей транспортировки из нее нужно слить воду. Выбрасывать демонтированный элемент не стоит, так как его можно выгодно сдать на металлолом в железнодорожном пункте приема.
  3. Трубы срезаются на расстоянии 15-20 см от стояка. На концах делается резьба, к которой прикручиваются переходные фитинги для пластиковой разводки.
  4. Для улучшения теплоотдачи нагревателей в проем, где они будут висеть, крепится фольгированный пенофол. Предварительно основа очищается от мусора и грунтуется. Так будет обеспечено равномерное распределение потока нагретого воздуха по всему объему комнаты.

Набор инструментов и комплектующих для работы

Перед тем как заменить батарею в квартире, следует запастись расходными материалами и набором инструментов, которые вам понадобятся для работы.

Минимальный набор инструментов включает:

  • разводной и несколько гаечных ключей;
  • болгарка для резки труб из металла;
  • клупп для нарезки резьбы на металлических трубах или плашки с держателем нужного диаметра;
  • аппарат для сварки полипропиленовых труб;
  • инструменты для нарезки труб из полипропилена (ножовка или ножницы);
  • линейка, карандаш, уровень;
  • герметик;
  • пакля;
  • раствор цемента.

Потребуются такие комплектующие и расходные материалы:

  • батареи выбранного типа;
  • кронштейны для крепления радиаторов;
  • шаровые краны;
  • краны Маевского, чтобы стравливать воздух из системы;
  • заглушки;
  • отопительные стальные, металлопластиковые или пропиленовые трубы с набором крепежных элементов – тройников, отводов, фитингов, переходов и прочих деталей.

Итоговая проверка системы

После проведения работ по монтажу батарей отопления своими руками, необходимо предварительно протестировать систему. Договоритесь с теми, кто сливал воду, чтобы после монтажа сразу подали её в трубы под высоким напором. Учитывайте, что полностью отопительная система будет заполнена водой только во время общего пуска, поэтому в случае выявления дефектов во время тестирования нужно вовремя их устранить, не дожидаясь больших проблем.

Задумываясь над тем, как поменять радиаторы отопления в квартире своими руками, здраво оценивайте свои силы и финансовые возможности. Составьте продуманный план действий на случай, если во время ремонта что-то пойдёт не так. Если вы не уверены, что сможете справиться самостоятельно, воспользуйтесь услугами специалистов.

Правильно установленная батарея отопления

Заключение

В статье мы затронули основные виды современных радиаторов отопления и подробно проговорили процедуру оформления их замены и обслуживания. Ещё раз напоминаем, что жильцы не имеют право самостоятельно, без согласования с управляющей компанией производить какие-либо изменения в тепловой сети дома.

В дополнение можно сказать, что меняя радиаторы, стоит позаботиться и о замене подводящих труб – это обеспечит вам полную уверенность в том, что все системы после проведения работ будет функционировать как надо. Для этого лучше всего договориться с жильцами над и под вашей квартирой, а идеальным вариантом будет замена подводящих труб по всему стояку. Не забывайте, что качество теплоносителя в домовых магистралях не всегда на высоте и с течением времени большинство подводящих труб засоряются отложениями, что приводит к ухудшению работы отопительной системы. Чтобы этого не произошло необходимо проводить плановую замену подводящих труб систем отопления в многоквартирном доме.
