Замена радиаторов отопления своими руками – делаем правильно

Подготовительные работы

Самый ответственный момент в установке радиатора – подготовительные мероприятия. От того, насколько правильно демонтирована батарея и какие инструменты есть под рукой, зависит исход процедуры замены.

Выбор радиаторов

Первое, что нужно сделать – решить, какой именно радиатор будет устанавливаться вместо старого. Выбор производится на основании:

  • внешнего вида;
  • показателя давления в системе отопления;
  • химического состава теплоносителя;
  • цены;
  • уровня теплоотдачи;
  • время нагрева и т. д.

Необходимый инструментарий и расходный материал

Установка радиаторов отопления производится в несколько этапов. Для каждого понадобятся следующие инструменты:

  1. Два ключа: гаечный и разводной;
  2. Аппарат для резки металлических труб;
  3. Клупп для нарезки резьбы или плашка с держателем нужной окружности;
  4. Сварка для труб из полипропилена;
  5. Ножницы или ножовка для резки полипропиленовых труб;
  6. Уровень, карандаш, линейка;
  7. Сантехнический лён;
  8. Материал для герметизации стыков;
  9. Раствор цемента.

Из комплектующих в процессе установки радиатора понадобится:

  • сама батарея отопления;
  • шаровые краны;
  • кронштейны для навешивания радиатора;
  • заглушки;
  • краны Маевского для стравливания воздуха;
  • трубы: могут быть выполнены из металлопластика, полипропилена или стали;
  • аксессуары для установки труб – тройники, переходники, отводы и фитинги.

Демонтаж старых батарей

Процедура демонтажа пришедшей в негодность батареи зависит от плана дальнейших работ. Если требуется только заменить радиатор, то скрутите резьбу с батареи или прибегните к шлифовальной машинке если резьбовые соединения сбиты и не функционируют.

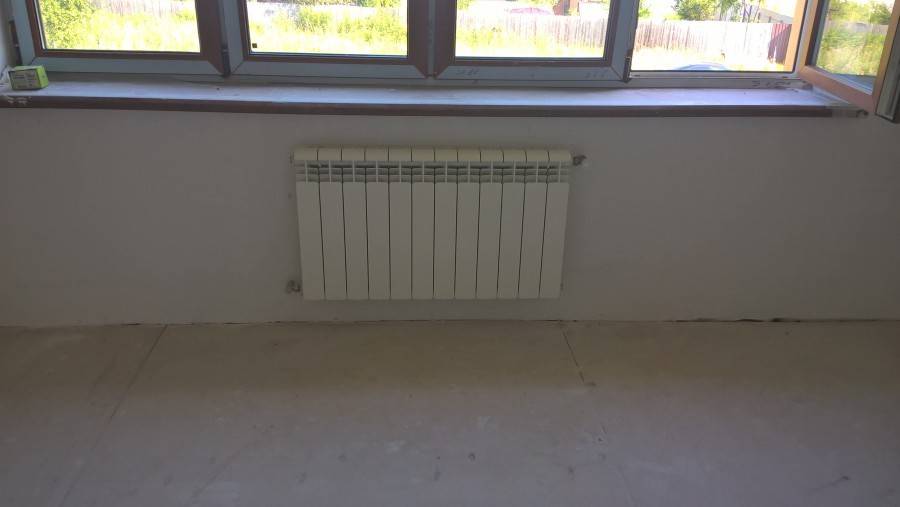

Перенос разметки на стену

Подготовьте основание, перенеся разметку на стену. Для этого:

  1. Очертите карандашом место, где планируется разместить батарею.
  2. Сделайте отверстие для удерживающих кронштейнов.
  3. Возьмите уровень и проверьте ровность всех линий.

Почему именно полипропилен?

Выбирая трубы для обустройства отопления многие останавливаются на полипропиленовых. Это легко объясняет множество преимуществ, которые дает их использование:

Однако не стоит забывать и о недостатках. У материала достаточно высокий коэффициент теплового расширения, поэтому трубы могут провисать. Следует либо более часто крепить их с помощью клипс, либо использовать армированные детали. Нужно учитывать, что коэффициент теплового расширения не превышает норму при температуре теплоносителя ниже 60°С.

При всех достоинствах у полипропиленовых труб есть один существенный недостаток: высокий коэффициент теплового расширения, что дает провисание деталей при температуре энергоносителя выше 60°С

Схемы подключения радиаторов к контуру отопления

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена

Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

Диагональное подключение

Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.

Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

Одностороннее с верхней и нижней подачей

Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.

Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.

Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.

Двухстороннее с верхней и нижней подачей

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.

Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

Заключительный этап – подключение системы

  1. Первоначально нужно снять старую батарею, для этого откручиваются гайки, и аккуратненько снимается батарея с крепления. Или в случае необходимости воспользуйтесь болгаркой, крепления ведь могут сильно прикипеть.
  2. Затем с помощью лерки производится нарезка резьбы на стальных трубах, которые будут располагаться на новом месте. После нарезки наносится льняная пакля вместе с силиконовым герметикой на полученную резьбу.
  3. Если устанавливается алюминиевый или чугунный радиатор, то резьба герметизируется ФУМ-лентой.
  4. Для более надежного крепления производятся дополнительные усилия к крепежам, наносится цементный раствор.
  5. На этом этапе учитывается расстояние от батареи до пола (примерно 10-15 сантиметров) и до подоконника (15 сантиметров). Не нужно сильно прижимать батарею к стене, так как это может ухудшить тепловую отдачу. Регулировать расстояние можно с помощью кронштейнов, оптимальным расстоянием считается 3-4 сантиметра.
  6. Для предварительной сборки узлов нужно собрать полностью весь радиатор: ставятся прокладки, вкручиваются краны и закручиваются глухие и проходные заглушки. А также нарезаются трубы нужного размера и ввариваются уголки и тройники.
  7. Само подключение состоит из трех видов: подключается основная труба к верхнему патрубку, размещаются трубы параллельно полу или используются парубки к разным сторонам батареи.

После подключения и установки радиатора нужно провести оборудование термоклапанов, вентилей, заглушек и поджать все гайки.

Ну и наконец, нужно протестировать замененный радиатор на наличие протечек. Если вдруг он протекает, следует подтянуть все соединение.

Замена радиаторов отопления своими руками не так уж и сложна, и она осуществляется за одни день при отсутствии другой работы.

Не забывайте при выборе радиатора ознакомиться со сроком эксплуатации. От вида батареи и от качественной установки зависит срок службы.

Область применения полипропиленовых труб

Полипропиленовые трубы применяются практически во всех системах коммуникаций. Трубопроводы из полипропилена успешно заменяют традиционные металлические тубы в системах:

    1. Холодного,  горячего водоснабжения в бытовых коммуникациях для транспортировки питьевой воды.
    2. Холодного, горячего водоснабжения в промышленном секторе для транспортировки технических вод.
    3. Отопления: а)стояки, б)теплые полы, в)подводка к радиаторам, г)распределительные сети.
    4. В коммуникационных системах сельскохозяйственного назначения.
    5. В трубопроводах для транспортировки сжатого воздуха.
    6. В настоящее время больше 70% коммуникационных  систем (канализация, отопление, водоснабжение)  сделаны из полипропилена, они отличаются простотой в эксплуатации, надежностью и долговечностью.

Разновидности радиаторов отопления

Прежде чем приступать к монтажу, предварительно следует определиться с тем, какой тип радиатора будет установлен вместо устаревшего или вышедшего из строя оборудования.
В наше время на строительном рынке наибольшей популярностью пользуются следующие виды радиаторов отопления:

  • модели из алюминия. Эти изделия обладают легким весом, так как их основу составляет совсем нетяжелый алюминий. Установка радиаторов отопления своими руками не несет в себе никакой сложности, а само оборудование отличается прекрасными эстетическими свойствами и может быть легко использовано в любом интерьере;
  • чугунные отопительные батареи. Одно из важных преимуществ таких устройств – небольшая цена. Такие радиаторы отличаются высокой надежностью и могут прослужить долгое время без необходимости какого-либо ремонта. Как известно, чугунные модели применяются на протяжении уже очень долгого периода, поэтому можно с уверенностью сказать, что проверку временем они прошли. Однако для того, чтобы обогрев с помощью такого оборудования был максимально качественным, потребуется наличие большого количества секций в самом радиаторе, иначе тепла может не хватить;
  • стальные радиаторы. Такой тип нагревательных приборов имеет весьма неплохие технические характеристики и вполне может быть смонтирован в жилом помещении (детальнее: ” Стальные радиаторы: технические характеристики, преимущества и недостатки”). Благодаря своим свойствам сталь устойчива к коррозии, кроме того, цена этих механизмов является вполне доступной, а установка легко выполнима;
  • нагревательные изделия из биметалла. Основные преимущества этих конструкций – небольшой вес, а также прекрасный внешний вид. Эти устройства можно легко установить самостоятельно, не прибегая к помощи специалистов. Такие батареи состоят обычно из стали и алюминия, поэтому они сочетают в себе лучшие качества двух этих материалов и отличаются высокими показателями отдачи тепла.

Отсутствие вентилей, байпаса и крана Маевского

Отсутствие вентилей на подаче и обратке радиаторов отопления, следующая ошибка. Некоторые в целях экономии ставят только один кран, однако это не совсем правильно. В случае возникновения протечки или когда нужно будет заменить батарею, то придется перекрывать весь стояк. Также не стоит избавляться от перемычки (байпаса), поскольку в дальнейшем можно столкнуться с неприятностями.

При замене старых батарей на новые, никак не обойтись без крана Маевского. Он поможет быстро сбросить воздух с радиаторов отопления перед запуском системы, а не ждать, пока она вся развоздушится.

Следующая ошибка связана с неправильным подбором материалов. Так, например, если в квартире смонтированы медные трубы, то не рекомендуется ставить радиаторы из алюминия. Помочь решить данную проблему могут специальные переходники, которые не дадут возможности контактировать медным трубам и алюминиевым радиаторам отопления.

Порядок демонтажа старого радиатора отопления

Для того чтобы демонтировать старое отопительное оборудование, потребуется выполнить действия: Изначально нужно до конца резьбы скрутить контргайку, расположенную на верхней и нижней подводке.
Затем при помощи строительного уровня необходимо определить места разрезания. Поместить инструмент нужно так, чтобы на трубе оставался как минимум 1 см от резьбы

Использование уровня – крайне важное условие, пренебрежение которым не позволит правильно поместить новую батарею на стене, поскольку подключать радиатор к неправильно срезанной трубе весьма проблематично. Далее следует разрезать материал по уже готовым меткам и снять радиаторы с фиксирующих кронштейнов

Старые фиксаторы, расположенные в стенах, следует удалить.
При условии, если размер нового оборудования не совпадает со старым, то нужно, в первую очередь, отрезать монтируемую трубу до необходимой длины, а уже затем нанести на нее резьбу. Со старыми трубами правильнее будет работать с применением сварки, так как изношенное оборудование при механическом воздействии может просто лопнуть.
Случается так, что длину труб отопления приходится увеличивать. Для этого можно воспользоваться специальной вставкой, например, экопластом. Единственное условие – предварительно необходимо правильно повернуть трубу или нанести недостающую длину при помощи паяльника.
Все обрезанные края следует тщательно обработать болгаркой, а затем с резьбы нужно скрутить контргайку для того, чтобы исключить возможность появления заусенцев.
Четкое соблюдение всех вышеописанных требований по демонтажу старых радиаторов позволит подготовить поверхность к дальнейшей установке радиаторов отопления своими руками и позволит выполнить максимально качественный и быстрый монтаж.
Посмотрите видео о замене батарей отопления своими руками:

Как временно снять радиатор отопления

Эта статья о том, как временно убрать радиатор отопления. чтобы заменить его или покрасить стену за ним. Снять радиатор совсем не сложно, как может показаться на первый взгляд, об этом мы расскажем в статье. Прежде всего Вы должны понять последствия неудавшейся попытки удалить радиатор: если Вы не знаете как удалить радиатор правильно, в последствии может появиться течь и Вы испортите настил на полу

Однако, если Вы обратите внимание на наши подсказки, то Вы исключите все проблемы разом, во время процесса удаления радиатора

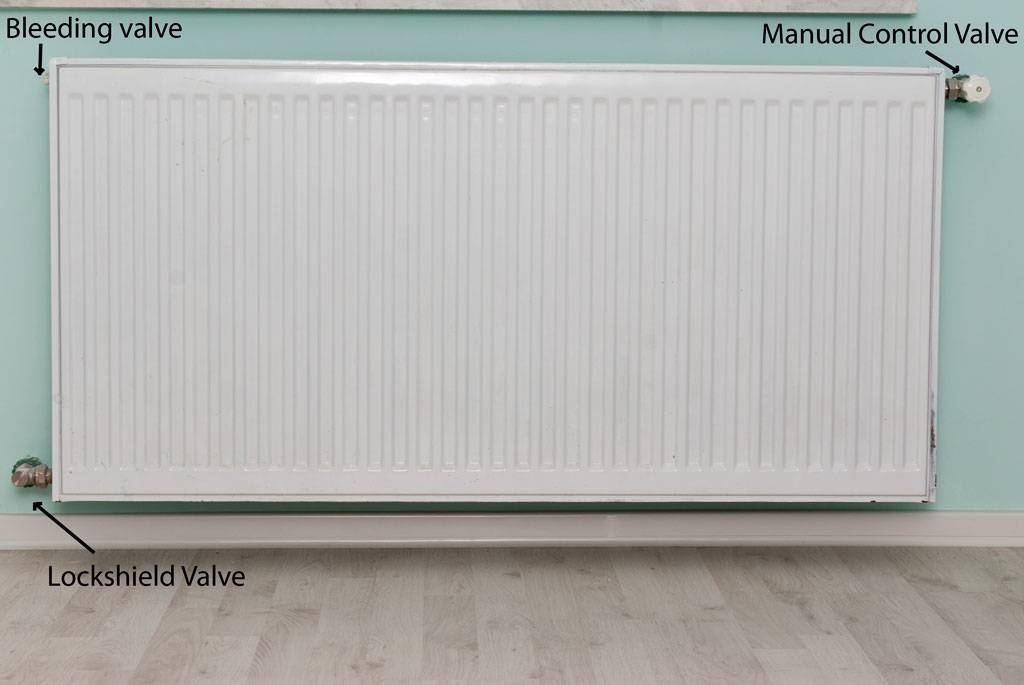

Прежде всего мы должны показать Вам главные элементы радиатора: справа вверху — регулировочный вентиль, внизу слева — запорный вентиль (для регулировки подачи воды), слева верх — кран Маевского для спуска воздуха из радиатора отопления.

С помощью регулировочного вентиля вы сможете отрегулировать проток входящей воды в радиатор, открывая или закрывая вентиль, вы будете регулировать температуру его нагрева прибавляя и убавляя ее соответственно. С помощью запорного вентиля вы сможете отрегулировать с какой интенсивностью будет выходить вода. Чаще всего такой вентиль используют для балансировки всех радиаторов и устанавливается он на каждый.

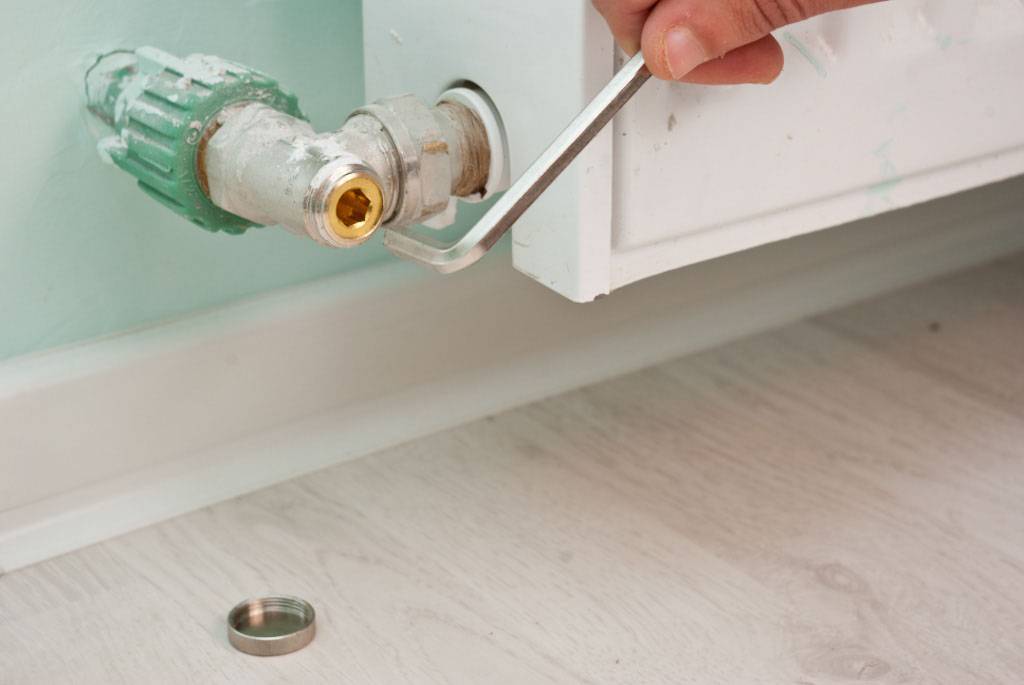

Первым делом перекройте вентиля. Регулировочный перекрывается руками, а запорный с помощью шестигранного ключа.

СОВЕТ: Когда будете закрывать запорный вентиль запомните сколько оборотов вы сделали, чтобы потом открыть на столько же.

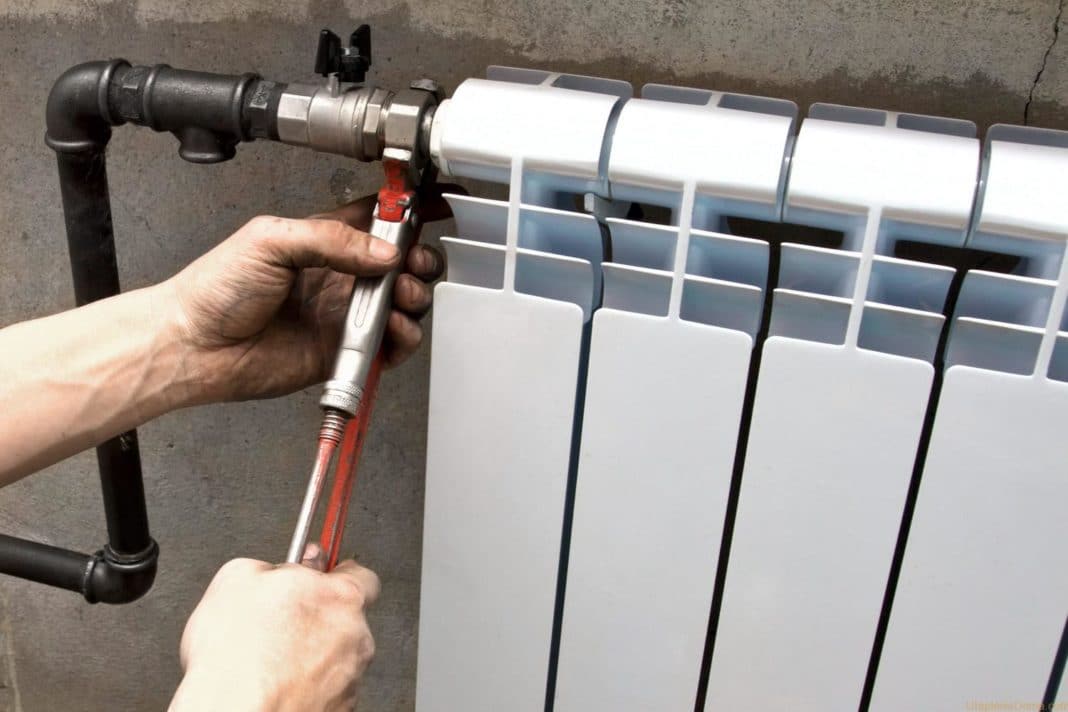

Теперь нужно отсоединить радиатор от вентилей. Для этого вам понадобится гаечный или газовый ключ. Устройство крана состоит из американки (съемная муфта). Открутите гайку американки для отделения радиатора от вентиля.

СОВЕТ: Для того чтобы не попортить настил на полу, подложите под радиатор ненужные тряпки.

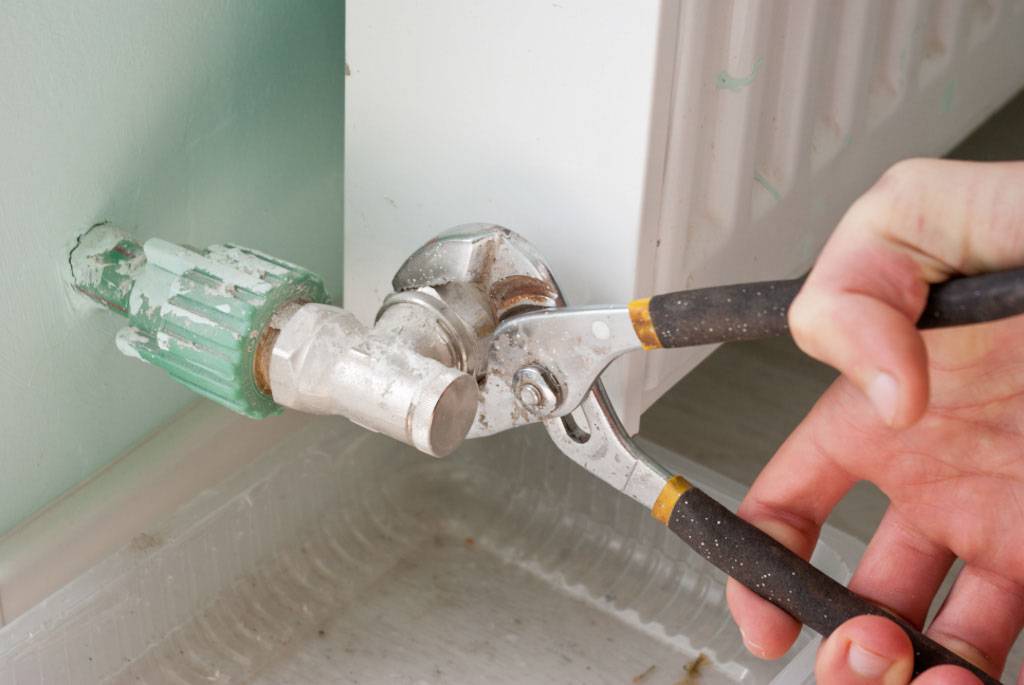

Откручиваем запорный вентиль…

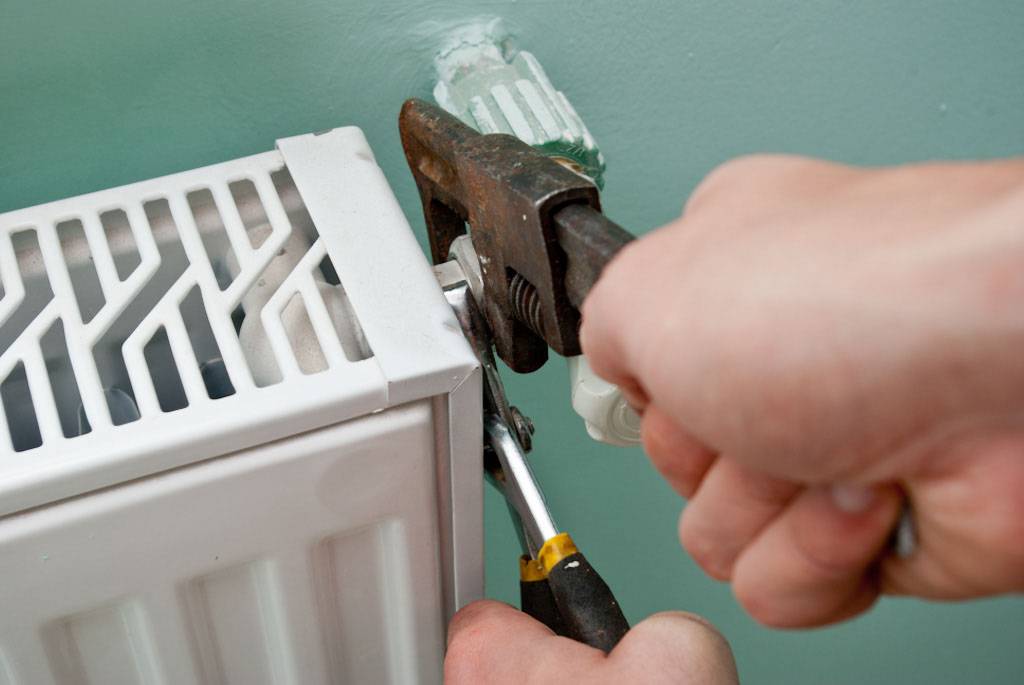

Регулировочный вентиль откручиваем так же… Для надежности используйте второй ключ, чтобы держать штуцер американки, откручивая гайку.

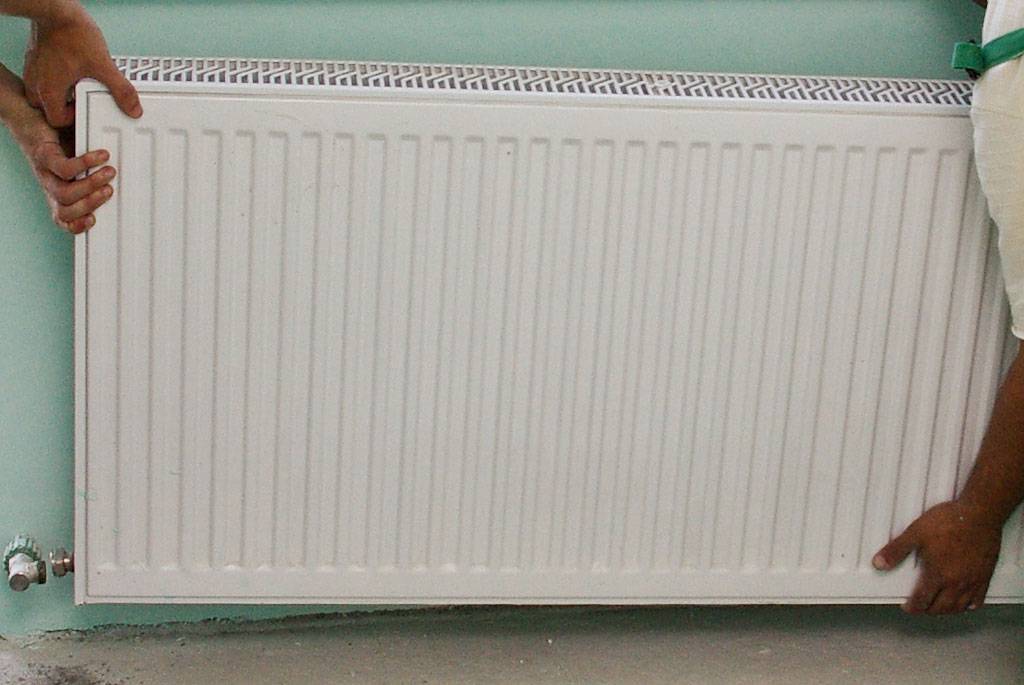

Последний шаг снимаем радиатор с кронштейнов. Лучший совет, который мы можем дать Вам, состоит в том, чтобы вы снимали радиатор с кем либо, так как радиатор с водой очень тяжелый.Такая операция требует хотя бы двух человек.

СОВЕТ. если Вы будете красить стену за радиатором, запечатайте вентили в пакеты или бумагу.

Во время процесса покраски или клейки стены, уложите радиатор так чтобы он не поцарапался. Когда вы закончите покраску, повесьте купленный новый радиатор или старый на кронштейны.

Когда радиатор висит на месте, соедините вентиль и радиатор в с помощью стягивающей американки. Закручивая запорный вентиль, вспомните количество витков которое вам пришлось прокрутить, чтобы перекрыть его и откройте ровно на столько же.

Откройте регулировочный вентиль для подачи теплоносителя, при этом вам нужно открыть кран Маевского, чтобы через него выходил воздух и радиатор наполнялся водой. После того как из крана Маевского закапает вода, перекройте его, это будет означать, что радиатор заполнился теплоносителем.

Спасибо за чтение нашей статьи о том, как временно снять радиатор отопления. и другие наши статьи. Не забывайте Любите наши проекты и делитесь ними с Вашими друзьями, используя социальные виджеты.

Минусы

Замена радиаторов из чугуна на биметаллические не всегда может быть правильной:

  • Агрессивный теплоноситель — щелочные примеси воды одинаково не страшны чугуну или биметаллу зимой, но летом при попадании воздуха в отопительную систему, стальной сердечник будет подвержен коррозии.
  • Долговечность эксплуатации — чугунная конструкция более долговечна, она может прослужить не один десяток лет, по сравнению с металлическим оборудованием.
  • Высокая теплоемкость — долго нагреваясь, чугун отдает тепло, при этом долго не остывает, такое качество полезно при возможном отключении подачи тепла, когда в помещении будет дольше сохраняться тепло.
  • Бюджетная стоимость — одна секция классической разновидности из чугуна стоит от 300 рублей, биметаллические начинают ценовой ряд от 500 рублей и до 700-800 за единицу.
  • Современные чугунные радиаторы выполненные методом художественного литья, не уступают по своим внешним данным металлическим, гармонично сочетаются с интересными дизайнерскими идеями оформления помещения.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Как осуществить монтаж нового оборудования?

Перед тем как приступить к рабочем процессу, рекомендуется посетить соответствующие компании: ЖЭК, ДЭУ, ДЭЗ. Если не выполнить это требование, то можно получить огромный штраф.

Для того чтобы осуществить замену старых батарей, необходимо сделать слив отработанной жидкости. Выполнять эту процедуру должны высококвалифицированные профессионалы.

Для этого перекрывают центральное отопление. Это позволяет предотвратить циркуляцию жидкости в отопительной системе и сократить гидравлическое сопротивление. Игнорируя этот пункт, можно получить сильные физические увечья.

Как правило, подобные работы осуществляются в весенний или летний период времени, когда отопительный сезон подходит к своему завершению.

На что обращать внимание при покупке полипропиленовых труб

Прежде чем приступать к отоплению частного дома из полипропиленовых труб, нужно правильно подойти к их покупке

Если детально изучить маркировку таких труб, то вы сможете сделать правильный выбор. Цифра, которая следует сразу после  PN – это максимально допустимое давление в трубе при температурном режиме от 20 градусов. Очень большим спросом пользуются трубы с маркировкой PN: 25,20 и 16. Если вы планируете сделать отопление в небольшом одноэтажном здании, то вам подойдут и трубы PN 10. Также трубы из полипропилена имеют маркировку, указывающую данные о горячей и холодной воде. Если на трубе обозначена красная полоса – то ее предназначением есть горячая вода. В редких случаях для обозначения горячей воды наносят аббревиатуру PPR (подобные материалы можно применять при температуре от 10 до 90 градусов). Помимо таких важных данных на трубах должны быть обозначена и такая информация: размер сечения, марка, номер партии, и название производителя. Конечно же, общие характеристики у каждого производителя разные, но вот самые распространенные:

  • Максимальная температура для использования 150 градусов;
  • Плотность – 0,8-0,9 грамм/см3;
  • Максимальное растяжение – до 25 Н/мм;
  • Предел прочности – до 35Р/мм;
  • Коэффициент теплового расширения – 0,15 мм;
  • Проводимость тепла – 0,24 Ватт/мС ;
  • Срок использования в отоплении – 50 лет.

Важно! При монтаже труб обязательно нужно устанавливать держатели для того, чтобы они не обвисали и были надежно закреплены. Виды ППР труб

Виды ППР труб

Если говорить про основу, то она чаще всего состоит их армированных элементов. Поэтому есть несколько видов полипропиленовых труб, сделанных для отопления:

, которые армированы алюминием. Такое покрытие имеется как по внешнему слою, так и по внутреннему. Алюминиевые листы могут быть от сплошных до гофрированных, что позволяет создавать различную прочность и защиту всей поверхности в целом.

2. Трубы, покрытые стекловолокном, также активно используются в современном строительстве.  Такой материал может располагаться как в середине трубы, так и по внешним или внутренним слоям, что позволяет поверхности быть более прочной и надежной.

Процесс демонтажа

После проведения подготовительных работ по перекрытию поступления теплоносителя осуществляется слив воды, оставшейся внутри труб перекрытого участка. Далее можно приступать непосредственно к демонтажу, который осуществляется в следующем порядке:

  1. В нижней части радиатора в месте подведения труб с помощью крестообразной отвертки полностью вкручиваются 2 заглушки.
  2. Используя разводной ключ, откручивают крепление, соединяющее подводящую трубу с батареей. Придется приложить определенные усилия, но работу следует проводить аккуратно, чтобы не повредить резьбу.
  3. Контргайку вначале откручивают вручную примерно наполовину, контролируя рукой выброс воды. Надо обеспечить, чтобы теплоноситель стекал небольшим ручейком, а не хлестал струей во все стороны.
  4. Под воду устанавливается емкость, и выкручиваются ранее закрученные заглушки.
  5. Радиатор немного приподнимают с одной стороны, обеспечивая максимальный сток воды из него.
  6. Батарея снимается с крепежных кронштейнов на стене, для чего она постепенно поднимается вверх и подается на себя.
  7. Проводится демонтаж всех деталей крепления батареи.

При проведении демонтажных работ следует учитывать следующие важные нюансы:

  1. Внутри радиатора после перекрытия содержится достаточный объем воды, способный затопить соседей снизу. Работы надо вести аккуратно, не допуская ее разлива по полу.
  2. Демонтаж батареи целесообразно приурочить к летнему периоду, когда отопление не требуется, чтобы не вызвать беспокойства соседей, а все работы проводить не спеша и тщательно.
  3. Для исключения повреждения отводов и резьбы рекомендуется перед началом демонтажа под батарею установить деревянный брусок, устраняющий риск ее падения.

Старую отопительную батарею легко снять своими руками

Важно, чтобы отключение системы обеспечил специалист, а сам демонтаж проводился аккуратно, с соблюдением рекомендаций и мер безопасности

Эта статья — о том, как снять радиатор отопления. В зависимости от способа его присоединения к подводкам и типа фитингов могут понадобиться разные инструменты и технические решения. С ними нам и предстоит познакомиться.

Итоги

Демонтаж батарей отопления — не такой уж сложный процесс, если знать теорию, как это правильно делать. В любом случае, плановые работы нужно выполнять вне отопительного сезона. Трогать систему отопления в разгар зимы — вынужденная необходимость.

Чтобы работоспособность отопительной системы не страдала, нужно вовремя производить все необходимые профилактические мероприятия. Поэтому лучше позаботиться о новых радиаторах или прочистить старые до наступления отопительного сезона. Это касается любых работ, связанных с отопление, как в частных домовладениях, так и в квартирах. Дата: 25 сентября 2021
