Замкнутая система отопления – схема на примерах

Основные ошибки при обустройстве отопительной системы

По ходу самостоятельной организации системы отопления чаще всего допускаются следующие ошибки:

Недостаточная мощность котла. Особенно это типично для ситуаций, когда котел работает на два контура – отопительный и ГВС. Если этот момент не учесть, котел не будет справляться с возложенными на него задачами.

Ошибки в организации обвязки. Элементы обвязки, наряду с функциональным назначением, обеспечивают также безопасность системы. К примеру, обратный трубопровод рекомендуется оснащать насосом непосредственно перед теплогенератором и на байпасной линии

При этом важно добиваться горизонтального положения вала насоса. Другая ошибка – установка крана на участке между котлом и группой безопасности, что категорически запрещается.

Неверный выбор отопительной системы

В этом случае создается реальный риск переплаты за материал и установку. Обычно это касается ситуаций, когда однотрубная схема обогрева дома комплектуется пятью и более радиаторами. В результате возникают проблемы с их нагреванием. Еще одна типичная ошибка – неверный выбор наклона.

Небрежность установки труб, арматуры и отопительных приборов.

Схемы разводки отопления в доме с примерами

В этой статье поговорим об основных видах разводки системы отопления по коттеджу. Оговоримся — мы будем рассматривать только системы отопления с принудительной циркуляцией теплоносителя, то есть о напорных системам, в которых установлен и работает циркуляционный насос, и есть мембранный расширительный бак (прочитайте статью про расширительные баки в системе отопления).

1. Самая примитивная схема разводки — однотрубная. В такой схеме от котла по периметру дома прокладывается труба, к которая последовательно заводится в каждый радиатор. Причем обратка первого радиатора подключается к подаче второго, обратка второго — к подаче третьего, …, обратка последнего радиатора возвращается к котлу.

Принципиальная схема однотрубной системы отопления.

Основной плюс этой схемы — компактность (прокладывается только одна труба), и дешевизна.

Но данная схема имеет и минусы: теплоноситель в первых радиаторах теплый, но после каждого он остывает — поэтому последние радиаторы надо подбирать с запасом.

Помимо этого, в такой схеме практически невозможно регулировать температуру воздуха: ведь если перекрыть вентиль в первом радиаторе, теплоноситель в следующие не потечет.

Для того, чтобы можно было регулировать температуру в помещении, радиаторы подключатся в байпасом, как на этой фотографии:

Радиатор подключен в однотрубную систему отопления

2. Более прогрессивная схема разводки отопления — двухтрубная тупиковая схема. В этой схеме от котла прокладывается две трубы: подача и обратка, к которым последовательно подключаются радиаторы. В этой схеме без проблем можно отключить один или несколько радиаторов — до всех других радиаторов нагретый теплоноситель будет доставлен в нужном количестве.

Пример двухтрубной тупиковой схемы разводки отопления.

Важно отметить, что без правильной гидравлической балансировки напор и расход в последних радиаторах будут падать, поэтому они могут плохо прогреваться. На этой фотографии секционный радиатор подключен к двухтрубной системе отопления

На этой фотографии секционный радиатор подключен к двухтрубной системе отопления.

3. Еще более прогрессивная среди двухтрубных система отопления называется двухтрубная попутная схема (или петля Тихельмана). В такой схеме к ближайшему от котла подводится подача первой, но обратка подключается последней. В такой схеме можно и регулировать мощность радиатора, и проще всего проводить гидравлическую балансировку.

В схеме Тихельмана (попутной двухтрубной) гидравлическая балансировка системы отопления наиболее простая

По фотографии понять тип разводки системы отопления — попутная или тупиковая, практически невозможно. Вот пример монтажа радиаторов по схеме Тихельмана:

Монтаж радиатора в двухтрубной попутной схеме.

4. Коллекторная разводка отопления — самая дорогая, но и наиболее удобная для монтажа в коттедже. В такой схеме в техническом помещении устанавливается коллектор, подключаемый к котлу, и от которого к каждому радиатору отводится независимая пара трубопроводов.

Такая схема позволяет без слива системы отопления заменить радиатор, а все коммуникации, как правило, прокладываются скрыто в полу.

Отрегулировать же мощность радиатора можно как на термоголовке (почитайте статью про необходимость установки термоголовки на радиатор), так и на коллекторе.

Схема коллекторной системы отопленияПример монтажа коллекторной системы отопления.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.
В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы.
За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок
в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром,
что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики
необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос,
что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Особенности монтажного процесса

Насос следует устанавливать на участке с самой низкой температурой, то есть на «обратке» поблизости от котла. В случае установки на линии «подачи» полимерные детали нагнетателя быстро выйдут из строя из-за перегрева.

А в случае закипания теплоносителя циркуляция вообще остановится (что еще больше усугубит перегрев), так как насос неспособен перекачивать пар.

Перед насосом устанавливают фильтр грубой очистки (грязевик), а после него — манометр. Еще один манометр обычно устанавливается после котла в составе группы безопасности.

Поскольку расширительный бачок в системе с принудительной циркуляцией является закрытым, его не обязательно устанавливать в наивысшей точке контура. Обычно его тоже подключают к «обратке» где-нибудь возле котла.

Отопительную систему в частном доме домовладелец обслуживает сам. Чтобы понять, почему падает давление в системе отопления, необходимо суметь продиагностировать возможные неисправности.

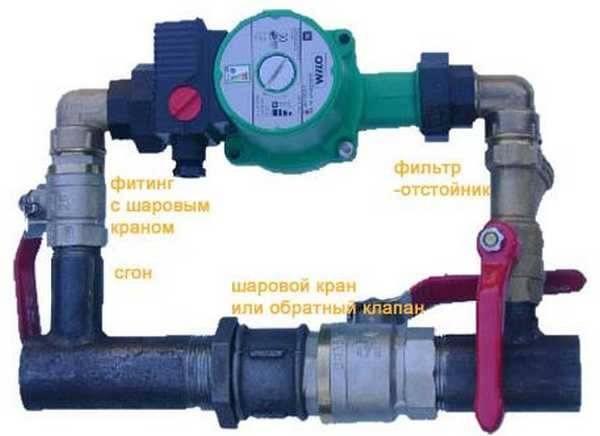

На случай образования в контуре засора необходимо предусмотреть байпас с перепускным клапаном, по которому насос будет перекачивать теплоноситель «через себя», то есть по малому кругу, в обход контура. Если этого не сделать, перед засором образуется зона повышенного давления, что существенно ускорит износ насоса.

Чтобы не возиться с байпасом, можно установить насос с возможностью плавной регулировки скорости вращения двигателя и автоматическим регулятором.

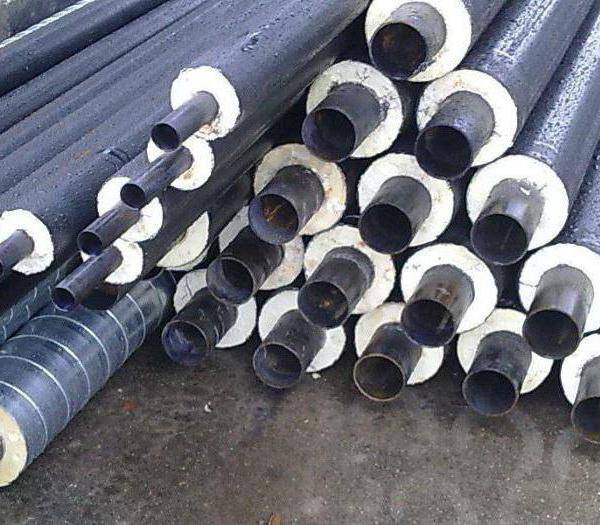

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

2 способа заполнения системы отопления закрытого типа

  1. Для начала нужно монтировать дополнительный кран на обратном трубопроводе. Обычно это тройник, который соединяется с шаровым краном. Если понадобилось слить теплоноситель, то используют дополнительную емкость в качестве вспомогательного инструмента или шланг. Чтобы залить теплоноситель, нужно подключить шланг ручного насоса к установленному крану. Такие инструменты можно легко в специализированном магазине сантехники.
  2. Если в качестве теплоносителя, используется простая вода, то систему водопровода можно подключить к входу в котел или к шаровому крану. Однако тогда нужно использовать другое место для слива. Если система двухтрубная, то это, скорее всего, будет последний радиатор, а к нижнему входу монтируют шаровой кран слива.

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

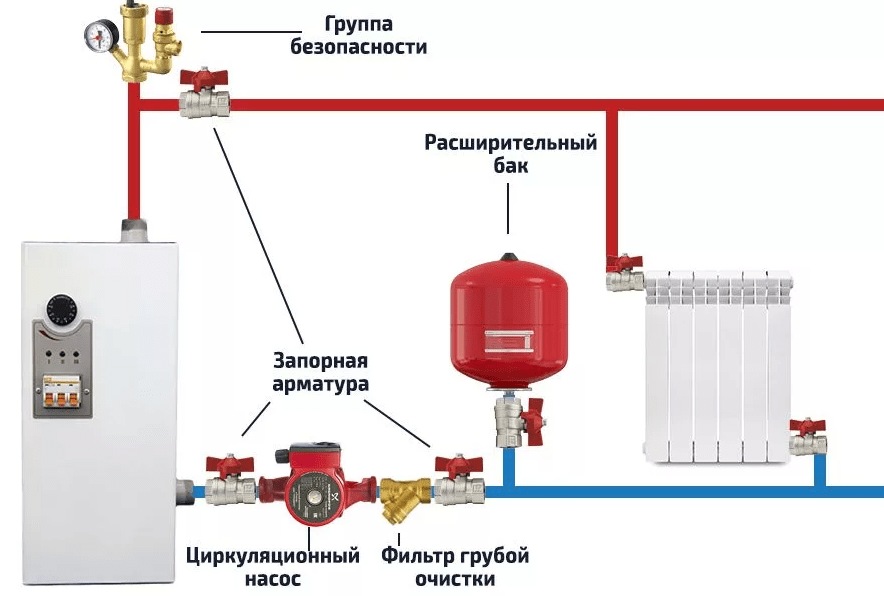

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

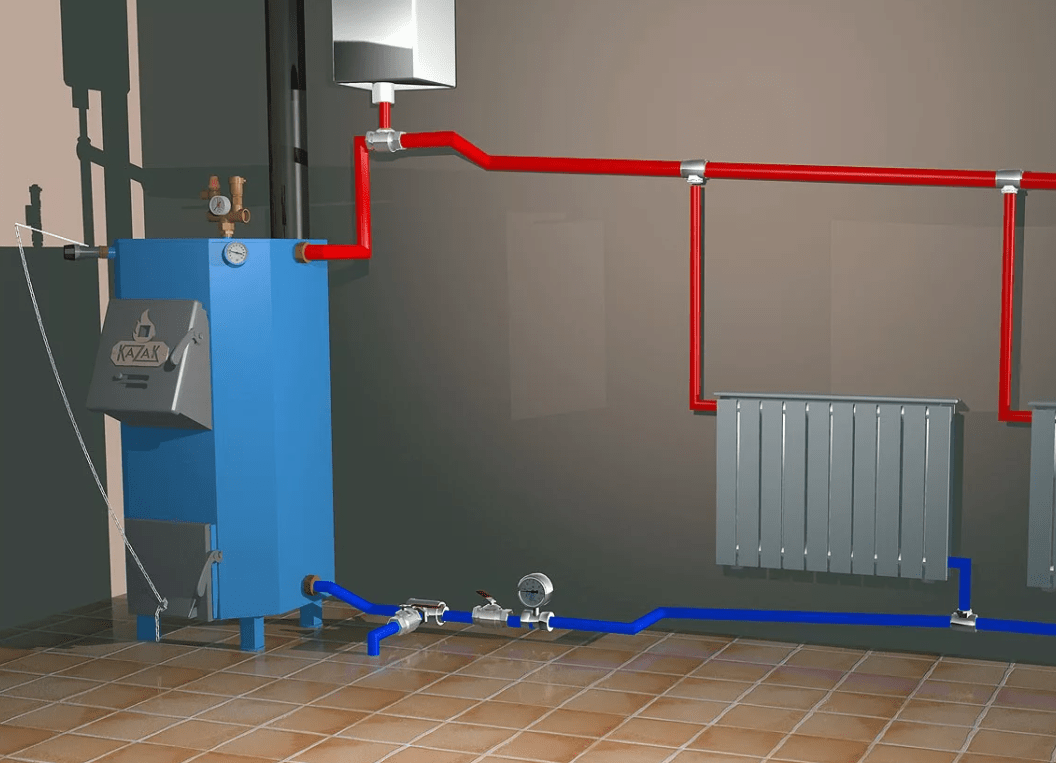

Котлы на твердом топливе в отоплении закрытого типа в частном доме

Преимущества

К сожалению, на постсоветском пространстве теплоснабжение подавляющего большинства потребителей до сих пор организовано по старой, открытой схеме. Закрытая схема сулит значительный выигрыш по многим параметрам. Именно поэтому, переход на закрытое теплоснабжение, в масштабе страны может принести серьёзные экономические выгоды. К примеру в России, на государственном уровне, переход на более экономный вариант, стал частью энергосберегающей программы на будущее.

Отказ от старой схемы принесёт сокращение потерь тепла, за счёт возможности точной регулировки потребления. Каждый теплопункт имеет возможность тонко регулировать потребление тепла абонентами.

Нагревательное оборудование работающее в изолированном режиме закрытой системы, гораздо меньше подвержено воздействию привносимых открытой сетью факторов. Следствие этого, продленный ресурс котлов, теплоприготовительных установок и промежуточных коммуникаций.

Она не требует повышенной устойчивости к высокому давлению, на всём протяжении теплопроводящих магистралей, это значительно снижает аварийность трубопроводов по причине порывов давлением. В свою очередь – это снижает потери тепла при утечках. Как результат, экономия, стабильность и качество обеспечения теплом и горячей водой, компенсируют недостатки системы. А они тоже есть. Процедуры невозможно провести централизованно. Каждый отдельный замкнутый контур требует своего обслуживания. Будь то турбины, контуры абонентов или промежуточная магистраль.

Каждый теплопункт – отдельная единица, для осуществления водоподготовки. Скорее всего, при модернизации схемы из открытой в закрытую, в большинстве случаев придётся увеличить площадь, необходимую под установку оснастки ИТП, а также реорганизация электроснабжения. Помимо этого, существенно возрастает потребление холодного на снабжение здания, поскольку именно она идёт на подогрев в теплообменники и далее потребителю, при независимом подключении горячего. Это неизменно повлечёт переустройство водопровода, ради перехода на закрытую схему горячего.

Глобальное введение независимого присоединения горячего оснащения к тепловым сетям, повлечёт изрядное повышение нагрузки на внешние сети холодного водоснабжения, поскольку придётся питать потребителей увеличенными объёмами, необходимыми для горячего водоснабжения, которые сейчас даются по тепловым сетям. Для многих населённых пунктов это станет серьёзным препятствием на пути модернизации. Дополнительное оснащение насосными установками в горячем снабжении и циркуляционных установках, в механизмах отопления зданий вызовет дополнительную нагрузку на электрические сети и без их реконструкции тоже не обойтись.

Порядок выполнения монтажных работ

Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети

Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
После проведения предыдущих шагов можно заняться установкой радиаторов

Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем (детальнее: “Как заполнять систему отопления закрытого типа“). Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключениесистема отопления закрытого типаВозможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими рукамиПример схемы однотрубного отопления частного дома на видео:

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

  1. Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
  2. Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
  3. Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.

Популярные источники тепла

В качестве источников энергии используют:

  • Твёрдое топливо. Уголь, дрова, топливные брикеты или пеллеты выгодны, если нет возможности подключиться к магистрали централизованного газоснабжения или установить газгольдер.
  • Природный газ. Пока что это самый дешёвый ресурс. Газовое отопление популярно уже несколько десятилетий. Если правильно рассчитать и качественно смонтировать систему, обогрев будет стабильно работать долгие годы.
  • Сжиженный газ. Автономная газификация — отличный вариант для дома, расположенного вдали от централизованных коммуникаций. К минусам стоит отнести крупные расходы на этапе обустройства.
  • Жидкое топливо. В жилых зданиях нечасто устанавливают котлы, работающие на дизтопливе, но как запасное решение это практичный вариант.
  • Электроэнергия. Часто устанавливают тёплый пол, инфракрасный обогрев. Системы экономичны, но подходят далеко не для всех регионов, поэтому чаще применяются как дополнительные.

Фото 1. Укладка инфракрасного теплого пола, работающего на электроэнергии, в помещении частного дома.

Альтернативные источники. Есть системы, использующие энергию солнца, ветра, земли. Нагревательное оборудование работает за счёт солнечных батарей, ветрогенераторов или тепловых насосов. «Зелёное» отопление экологично, но слишком дорого.

Важно! При всех достоинствах источников энергии сложно найти альтернативу газовому отоплению. Такие системы дёшевы в эксплуатации и окупаются примерно за 5 лет

В качестве отопительного оборудования устанавливают котлы, радиаторы.

Особенности схемы замкнутой системы отопления

В закрытой отопительной системе с принудительной циркуляцией есть несколько особенностей:

  1. Возможность установки расширительного бачка и циркуляционного насоса рядом с отопительным котлом, что позволяет снизить затраты на трубы и упрощает монтаж всей системы.
  2. Полная герметичность бака приводит к тому, что теплоноситель не может испаряться из системы, а сам трубопровод надежно защищен от попадания воздуха.
  3. Устанавливать расширительный бачок и насос нужно на трубе обратки. Эксплуатация насоса возможна лишь в том случае, когда через него проходит жидкость, имеющая низкую температуру.
  4. По сравнению с открытой отопительной системой, замкнутая может располагаться в помещениях любой площади.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

  • позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
  • повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
  • меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико. Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко

Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

  • объем системы отопления составляет 28 литров;
  • размер расширительного бака для системы, заполненной водой 2,8 литра;
  • размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
