Запорная арматура трубопроводов ее разновидности и особенности

Шаровые краны

Кран представляет собой изделие, в которой сферический запирающий элемент поворачивается вокруг оси, располагающейся произвольно по отношению к движению рабочего потока. Устройство дает возможность не только полностью перекрывать поток, но и регулировать его движение. Материал изготовления шаровых кранов ГОСТом не регламентирован, его устанавливает изготовитель для каждой конкретной модели. То же самое относится к рабочим средам, параметрам и применимости запорной арматуры. Основной характеристикой изделий является номинальный диаметр (DN). Для шаровых кранов этот показатель составляет от 10 до 500 мм.

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

• металлы (титан, алюминий);
• сплавы (чугун, сталь, бронза);
• полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

• промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
• судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
• сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
• изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.

Характеристика и назначение

Запорно-регулирующей арматурой называют приспособления, которые предназначены перекрывать, изменять и контролировать параметры внутренней среды трубопровода. Такую арматуру устанавливают в системах водоснабжения, отопления, канализации и газоснабжения.

Устройства применяются на всех уровнях: от больших магистралей, до индивидуальных трубопроводов, находящихся внутри дома или квартиры.

В каждой системе есть несколько параметров, которые можно регулировать. К ним относятся объем и скорость потока, давление, температура. Запорно-регулирующая арматура используются для того, чтобы можно было изменять эти параметры, не отключая систему.

Назначением таких деталей является перенаправление потока жидкости или газа в другие ветви системы. Для этого устройство устанавливается в месте, где имеются разветвления. По мере необходимости одни ветви перекрывают, а другие открывают.

Другие виды запорно-регулирующей арматуры способны снижать давление внутри системы, если оно возрастает или уменьшать температуру. Некоторые из них работают автоматически, согласно законам физики.

Например, выпускной клапан пропускает газ только тогда, когда давление внутри системы повышается. Это позволяет сохранять этот параметр на одном уровне. Другие устройства регулируются вручную, например, с помощью вентилей.

Основная характеристика запорно-регулирующей арматуры — ее пропускная способность. Для оптимального применения вычисляют относительную, действительную, максимальную, начальную и условную пропускную способность.

Кроме того, запорно-регулирующая арматура характеризуется диапазоном и зоной регулирования, а также настройкой регулятора. Эти параметры отражают различия между максимальными и минимальными данные пропускной способности: тот диапазон значений, который поддается регулировке.

Еще одна важная характеристика — относительная утечка. Она отражает теоретическую способность деталей отклоняться от заданных параметров герметичности. Проще говоря, это количественное отражение негерметичности изделия.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Типы запорных механизмов

Промышленная арматура подразделяется на несколько основных групп, различающихся по конструкции запорного механизма:

• Задвижки.
• Клапаны.
• Краны.
• Вентили.

Задвижки

Задвижки — тип запорных устройств, у которых запирающая деталь в момент остановки потока совершает движение в перпендикулярной плоскости относительно его центральной оси. Изготавливаются эти виды арматуры из конструкционной стали, латуни и чугуна в диапазоне диаметров от 15 до 2000 мм, выдерживают рабочее давление до 25 МПа и температуру до 565 ºС. Затвор задвижек может иметь форму клина, диска (одного или двух) или прямоугольной пластины (шибера). Ходовой узел подобных устройств бывает выдвинут за пределы корпусных деталей (выдвижной шток) или находится в рабочей среде (невыдвижной шток).

Клапаны

Клапаны оснащены затвором в форме плоской тарелки или конусной иглы, перемещающимся при срабатывании устройства возвратно-поступательно параллельно оси проходного отверстия. Первые называются тарельчатыми, вторые — игольчатыми. Клапан может иметь не только одно, но и два седла, которые перекрываются соответственно двумя тарелками.

Краны

У крана запирающий элемент выполнен в виде тела вращения со сквозным отверстием, предназначенным для прохода потока. Затвор такой арматуры может вращаться вокруг своей оси, в тот момент, когда ось отверстия совпадёт с осью трубопровода, кран будет в открытом положении, пропускать через себя поток рабочей среды. При перпендикулярном положении оси отверстия к оси импульсной линии — кран закрыт. Сама запирающая деталь может иметь форму усечённого конуса, цилиндра или шара.

Вентили

Вентилями называют регулирующие и запорные клапаны с резьбовым шпинделем, который выполняет функцию элемента, передающего усилие от исполнительного механизма. Проходное отверстие у подобных устройств перекрывается в горизонтальной плоскости.

Это интересно: Сохраняем тепло — теплоизоляция для труб отопления

Советы специалистов

• Следует иметь в виду, что на ввод нельзя ставить пластик – в случае выхода из строя его долго менять. Чугун и сталь ржавеют – от этих материалов стоит отказаться.
• Монтаж каких-либо элементов газопровода своими руками запрещен – и лучше не экспериментировать в целях безопасности.
• Для медных систем водоснабжения применяют медные фитинги. Пайка медных трубопроводов и фитингов сложна – лучше доверить ее специалисту.
• Не следует использовать при монтаже паклю – современная лента ФУМ надежнее изолирует стыки и позволяет в случае поломки легко раскрутить резьбовое соединение.
• При необходимости сварить металлопластиковую трубу необходимо удалить два верхних слоя полипропилена и алюминиевой фольги (для этого существует специальный аппарат – шейвер). Нельзя сваривать пластик при отрицательных температурах.
• Если происходит замена изделия  на резьбовом соединении и оно не откручивается, стоит применить специальный состав для смазки резьбы (например, WD-40).
• При установке крана направление тока жидкости должно совпадать со стрелкой на кране.

Градация изделий по функциональному назначению

Для удобства рассмотрим это в таблице:

Наименование детали	Назначение
1. Запорная трубопроводная арматура.	Работает по весьма несложному принципу – посредством крана площадь проходного сечения магистрали значительно уменьшается или возрастает. Вплоть до полного перекрытия каналов прохождения веществ.Наряду с этим запорные фитинги делятся еще на спускные и контрольные. Первые необходимы для сброса рабочих сред из системы, а вторые контролируют подачу веществ в устройства.
2. Регулирующая.	Эти фитинги имеют лишь одну функцию – регулируют степень, мощность, количество прохождения веществ по «автостраде».
3. Защитная.	Такая арматура довольно часто называется еще отсечной либо отключающей. Нужна она для защиты системы от аварийных обстановок. В случае трансформаций каких-либо параметров всецело либо частично блокирует прохождение масс в трубопровода.
4. Предохранительная.	Отличается от прошлого варианта тем, что при превышении допустимого давления в системы, клапан сброса потоков срабатывает машинально.
5. Распределительно-смесительная.	Самый несложный пример для того чтобы изделия – это обычный смеситель. Сущность его работы содержится в распределении потоков в нужных направлениях либо их смешивании.
6. Фазоразделительная.	Такие распределители предназначены для направления потоков в ту либо иную сторону в зависимости от их физического состояния. Другими словами, к примеру, жидкость пускается в одну линию, а испарения в другую.

Необходимо подчеркнуть, что виды трубопроводной арматуры различаются еще и по области применения.

В частности бывают такие фитинги:

1. Для газовых магистралей.
2. Для пароводяных систем.
3. Для нефтяных труб.
4. Для химической и энергетической индустрии.

С полной классификацией мы приблизительно разобрались, сейчас давайте рассмотрим варианты, каковые смогут использоваться в частных случаях, а не в индустрии.

Линзовый компенсатор

1 — патрубок; 2 — фланец; 3 — рубашка; 4 — полулинза; 5 — ребро; 6 — лапа; 7 — гайка; 8 — тяга

Линзовые компенсаторы изготавливают сваркой из штампованных полулинз. Для уменьшения гидравлических сопротивлений и предотвращения засорения внутри компенсатора устанавливают

направляющий патрубок, приваренный к внутренней поверхности компенсатора со стороны входа газа. Нижняя часть линз через отверстия в направляющем патрубке заливается битумом для предупреждения скопления и замерзания в них воды.

При монтаже компенсатора в зимнее время его необходимо немного растянуть, а в летнее — сжать стяжными тягами. После монтажа тяги надо снять. Компенсаторы при установке их рядом с задвижками или другими устройствами обеспечивают возможность свободного демонтажа фланцевой арматуры и замены прокладок (рисунок ниже).

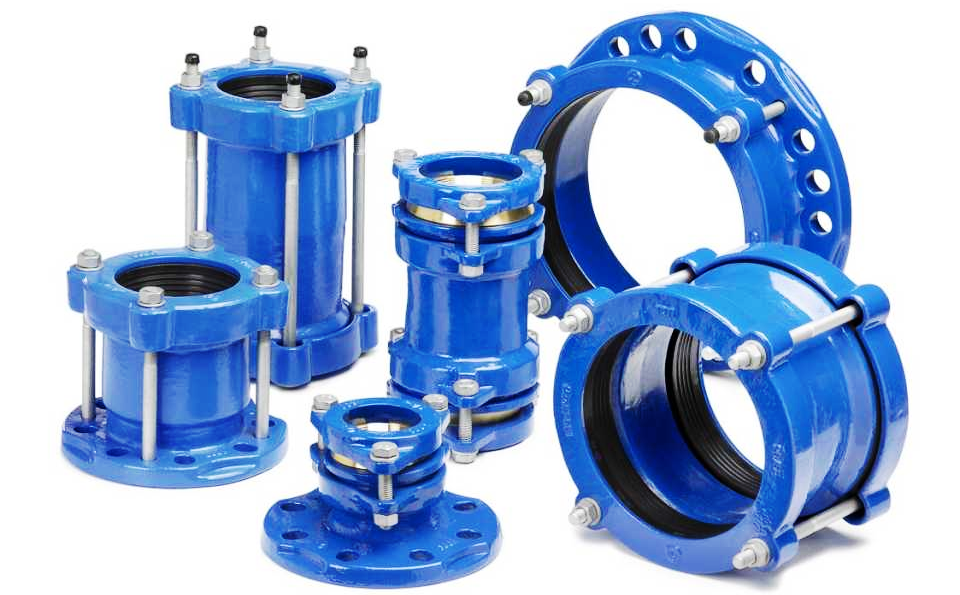

Типы запорной арматуры и классификация

Тип (type) арматуры — это классификация ее по направлению движения запорно-регулировочного элемента относительно потока среды и определение отличительных особенностей конструкции.

ГОСТ 24856-2014 регламентирует следующие типы ЗА:

• Задвижка(gate) — устройства с управляющим элементом, двигающимся под прямым углом к потоку.
• Клапан(globe valve) — прибор с затворным или регулировочным элементом, перемещающимся параллельно потоку.
• Кран, вентиль (ball, plug) – устройство с затворно-регулировочным элементом в форме вращающегося тела или его фрагмента, оборачивающимся вокруг своей оси. При этом запорный узел может располагаться в угловом положении по отношению к направлению потока среды.
• Дисковый затвор (butterfly valve) — тип запорной арматуры, у которой затворный или регулировочный элемент сделан в форме диска. Диск вращается вокруг оси, которая может располагаться в перпендикулярном или угловом направлении к потоку.

Рис. 4 Запорная арматура на промышленных трубопроводах

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Обратный клапан

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Смесительные узлы

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Классификация арматуры по способу монтажа

Арматура муфтовая. Монтируется при помощи муфт (внутренняя трубная, коническая, цилиндрическая или др. резьба). В основном это краны шаровые, чугунные вентили, клапаны небольших диаметров, Ду до 50 мм (в редких случаях до 80 мм). Применяется на бытовой сантехнической арматуре, на специальной и контрольной арматуре.

Арматура цапковая. Монтируется в трубопроводную систему при помощи наружной резьбы, с буртиком под уплотнительное кольцо. Применяется на специальной арматуре высокого давления, на трубопроводах с агрессивной рабочей средой и в случаях, где требуется обеспечить высокую надежность и быстроразъемность соединения.

Арматура штуцерная. Монтируется к трубопроводу с помощью патрубков с наружной резьбой. Ответная деталь трубопровода называется штуцер или ниппель (с внутренней резьбой). Применяется на некоторых типах шаровых кранов, клапанов, соединениях типа «американка» и на специальной (контрольной) арматуре.

Арматура под сварку. Монтируется к трубопроводу с помощью патрубков под приварку. Это самый надежный вид соединения. Используется, в основном, на энергетических задвижках и клапанах высокого давления. Так же, присоединение под приварку, широко применяется на кранах шаровых, на отечественной и импортной трубопроводной арматуре.

Арматура фланцевая. Монтируется к трубопроводу при помощи фланцев, в соответствии с ГОСТ 12815-80. Наибольшая часть задвижек чугунных и стальных изготавливается с фланцевым присоединением. Удобный монтаж, возможность быстрой замены оборудования на трубопроводе, позволяют применять такой вид соединения в большинстве случаев. Кроме задвижек, фланцевое соединение применяется на дисковых затворах, клапанах, кранах, при монтаже фасонных деталей и пожарного оборудования городской водопроводной сети.

Арматура стяжная. Межфланцевое (стяжное) присоединение широко используется для монтажа дисковых затворов, шиберных задвижек, некоторых типов обратных клапанов и регуляторов. Арматура стяжная не имеет своих присоединительных фланцев и стягивается шпильками между фланцами, установленными на трубопроводе. Преимуществом межфланцевой арматуры является надежность соединения и малая масса.

Преимущества и недостатки

• Клапаны имеют высокую герметичность при небольших размерах и возможности использования при высоких температурах и давлении, но обладают высоким гидравлическим сопротивлением и используются для малых диаметров.
• Краны имеют простую конструкцию и небольшие габариты, быстро открывают/закрывают проход, но не работают при высоких давлениях (а шаровые краны – при высоких температурах) и не достаточно герметичны для применения в газовых системах.
• Задвижки обладают высокой надежностью в большом диапазоне температур и давлений, но имеют длительное время срабатывания. Шиберно-ножевые задвижки имеют запирающий орган в виде пластины, способной резать плотные включения, что делает ее приспособленной для применения в густых и запыленных средах (порошки, пульпа, запыленные газы).
• Заслонки имеют простую конструкцию, высокую надежность, могут применяться в трубопроводах большого диаметра, но обладают большим гидравлическим сопротивлением и тяжело управляются.

Пожарные рукава

Под этим названием понимают шланги, они же гибкие трубопроводы, которые изготавливаются из разных материалов. Именно по ним организуется подача воды к месту очага возгорания. Сами пожарные шланги оснащаются соединительными головками, с помощью которых рукава соединяются между собой, тем самым, увеличивая длину трубопровода.

Все пожарные рукава делятся на три группы:

• напорные;
• всасывающие;
• напорно-всасывающие.

Напорные

Из самого названия становится понятным, что такие шланги работают под определенным давлением. Поэтому ими оборудуют насосы, помпы и пожарные автомобили. Для насосов и помп применяют рукава, которые могут выдержать давление до 0,1 МПа, для машин – 0,1-0,3 МПа.

Все напорные изделия выпускаются строго по ГОСТам или техническим условиям. К примеру:

• льняные производятся по ГОСТу 472;
• прорезиненные по ГОСТ 7877;
• пластмассовые с армокаркасом – по ТУ 6-19-151;
• льноджутовые по ТУ 40-10527;
• покрытые полимерным слоем (изнутри и снаружи) по техническим условиям под номером 40-11118;
• с использованием латекса по техусловиям 75.080.05.026.

Но необходимо отметить, что технические характеристики и габаритные размеры у всех напорных изделий одинаковые. Длина стандартная – 20 м. Диаметр варьируется в диапазоне 25-150 мм.

Сама конструкция напорного рукава – это несколько слоев из разных материалов. Чаще два: основа и внутренняя гидроизоляция. Последний не только не дает воде проникнуть сквозь основу, но и увеличивает скорость движущейся воды за счет гладкой поверхности нанесенного материала.

Рукав напорный латексированный

Всасывающие

Их используют только в тех случаях, когда необходимо провести водозабор из открытых источников (естественных или искусственных). Изготавливают рукава этого типа по одному стандарту: ГОСТ 5398.

В этом документе обозначено, но всасывающие пожарные шланги делятся на две группы: для воды (маркируются буквой «В») и для перекачки жидкостей, в составе которых присутствуют кислоты и щелочи. Они маркируются буквами «КЩ».

Длина у всасывающих моделей стандартная – 4 м, сечение варьируется в пределах 25-200 мм. Они выдерживают вакуум 0,08 МПа.

Чисто конструктивно всасывающие модели состоят из:

• внутреннего резинового слоя, который выполняет функции гидроизоляции;
• тканевой слой;
• далее укладывается армирующая конструкция в виде спирали из стальной проволоки;
• затем еще один резиновый слой;
• тканевая основа внешняя.

Если внешний слой резина, то это шланги марки КЩ, если ткань, то это обычные для воды. Армокаркас не дает рукавам сплющиться, то есть увеличивает срок их эксплуатации.

Всасывающие шланги армированные

Напорно-всасывающие

По сути, это подгруппа предыдущей разновидности. Их использует, если водозабор производится из сети водопровода. То есть труб, в которых вода протекает под определенным давлением. В этом случае всасывающие виды не смогут выдержать то самой давление, что приведет к протечкам, а также снижению напора и скорости.

Задвижки

Распространенный тип запорной арматуры. Задвижки удобны в использовании, имеют простую конструкцию. Регулируют интенсивность рабочего потока, осуществляют полное перекрытие магистрали.

В состав устройства входят:

• корпус;
• шток;
• маховик;
• диск;
• уплотнители;
• крепежные элементы.

Конструктивное исполнение позволяет устанавливать устройство в отапливаемых и неотапливаемых помещениях. Запорный модуль крепится посредством фланцев, герметичность соединений проверяется визуально.

Достоинства изделия:

• малое гидравлическое сопротивление;
• умеренные габариты;
• незначительные расходы на обслуживание.

Регулировка задвижки происходит вращательными движениями, что исключает быстрое изменение пропускной способности.

Схемы и нюансы подключения радиаторов

Перед тем, как осуществлять монтаж конструкции своими руками, необходимо изучить особенности этого действия. Один из самых популярных методов – диагональный. Он характеризуется особой прочностью, надежностью и простотой. Такое подключение выгодно в тех случаях, когда необходимо подключить большую батарею.

Система особо популярна в крупных домах и магистралях. Можно установить несколько радиаторов сразу. Не рекомендуется, чтобы количество секций превышало семь. Если вам необходимо подключить оборудование с боковой части, количество активных секций не должно превышать восьми.

Если использовать большее количество секций, эффективность всей системы вырастет по сравнению с другими типами соединений. Рекомендуется диагональная установка в тех случаях, когда нужно высокое качество отопления и герметизация.

В процессе монтажа соблюдайте осторожность, чтобы не повредить краску покрытия. Если такое произойдет, в процессе эксплуатации краска будет еще больше отслаиваться

Чтобы избежать быстрой поломки, рекомендуется обработать место поражения специальной эмалью.

Чтобы обеспечить высокое качество подключения, необходимо соблюдать правила и следовать схеме. Не забывайте перед работой рассчитать все параметры и характеристики системы. В каждом конкретном случае подбирается индивидуальный подход в зависимости от особенностей здания.

При самостоятельном монтаже учитывайте параметры своего жилья. Предварительно оцените целесообразность использования определенной схемы. Выбирайте материалы только высокого качества

Обратите внимание, что в радиаторах материалы труб и панелей батареи должны совпадать. В противном случае возможны проблемы с подачей тепла.

Схема подключения батарей напрямую влияет на производительность и эффективность. Постарайтесь минимизировать потери энергии. Заплатив за качество один раз, вы позже сэкономите множество раз.

12 051

Проточная часть

В зависимости от размеров проточной части арматура изготавливается:

– полнопроходная;
– неполнопроходная (зауженная).

Полнопроходная арматура имеет круглое проходное сечение в проточной части диаметром не меньше установленного в таблице 2.

Арматура с патрубками под приварку по согласованию может иметь патрубки меньшего внутреннего диаметра для соединения с трубой.

Неполнопроходная арматура имеет минимальный диаметр проходного сечения в проточной части:

– для ≤ DN 300 – на один размер меньше DN арматуры по таблице 2;
– для DN от 350 до 600 включительно – на два размера меньше DN арматуры по таблице 2;
– для DN > 600 – по согласованию.

Диаметр проходного сечения в проточной части неполнопроходной арматуры

(эффективный диаметр Dэфф) указывают в ЭД и маркировке.

Пример – Минимальный диаметр проходного сечения в проточной части для неполнопроходного шарового крана DN 250 PN 160 – 190 мм; шарового крана DN 400 PN 250 – 287 мм.
