Какие бывают АГВ газовые котлы, чем отличаются, преимущества

Типы газовых котлов по назначению

По назначению агрегаты выпускаются одноконтурными и двухконтурными. И отличаются количеством установленных теплообменных аппаратов, способных самостоятельно нагревать воду только для отопления либо и совместно для отопления и ГВС.

Кроме того данные агрегаты подразделяются по материалу теплообменника: чугунные, стальные и медные.

Медь применяется в настенных котлах и имеет высокие показатели теплопроводности. Но нежелательна при установке в паре с алюминиевыми радиаторами, поскольку создается гальваническая пара, разрушающая алюминий.

Стальные теплообменники наиболее часто применяются в напольных котлах и уступают по характеристикам первым двум модификациям.

Современные котлы группируются по степени конденсации дымовых газов на котлы конденсационного типа или не конденсатные агрегаты.

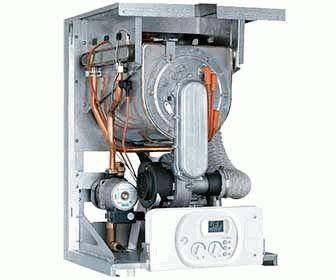

Двухконтурные котлы

В двухконтурных котлах, работающих на газовом топливе, нагреваемая вода циркулирует по 2-м контурам, один из которых несёт ответственность за функционирование отопления, а второй — за ГВС.

Схема двухконтурного котла

Особенности переключения двухконтурного агрегата:

1. Отопление. В большинстве современных котлах контур отопления запускается автоматически, после того как первичный датчик температур дает сигнал на пульт управления, который увеличивает расход газа и скорость циркуляционного насоса, для принудительных систем циркуляции теплоносителя. Газ сжигается в топке котла. Горячие дымовые газы отдают свое тепло через поверхностный теплообменный аппарат, нагревая воду, в зависимости от модели котла от 75 до 90 °С. Центробежный насос перекачивает нагретый теплоноситель по внутридомовой системе отопления от котла к батареям, и далее, остывшую воду, возвращает в котел для нового цикла нагрева.
2. ГВС. Во время открытия пользователем горячего крана на смесителе водоснабжения, трехходовой кран на котле переводит теплоноситель из первичного теплообменного аппарата во вторичный. В этом режиме котел на отопление не работает, что весьма неудобно, если семья большая. Потребуется значительный расход тепла на ГВС, в этот период система отопления может остыть.

Одноконтурные

Одноконтурный газовый котел наиболее простой по конструкции, он обычно устанавливается в системах теплоснабжения с небольшой площадью нагрева.

Они легкие в управлении и имеют самую низкую цену среди газовых отопительных агрегатов. Многие современные котлы имеют конструктивную возможность для подключения внешнего бойлера косвенного нагрева, который выполняется в виде бака-аккумулятора ГВС.

Схема котла с одним контуром и бойлером

Внизу котла расположены специальные патрубки ГВС, с помощью которых выполняется подсоединение к внешнему теплообменнику. Данная схема очень эффективная, поскольку более качественно использует котел.

Когда вода в системе отопления ниже установленного температурного графика, теплоноситель нагревается для контура отопления, когда он достигает нужную температуру, трехходовой кран переключает теплоноситель на нагрев воды в баке-аккумуляторе.

При этом, водоразбор ГВС никак не будет влиять на качество отопления. Для снижения потерь тепла в системе теплоснабжения специалисты советуют размещать бойлер косвенного нагрева, как можно ближе к котлоагрегату.

Автоматика для отопительных газовых котлов АОГВ

Автоматика для газовых котлов отопления обеспечивает стабильную и безопасную работу оборудования. Эти системы существенно упрощают использование отопительного оборудования, повышают эффективность его работы и позволяют рационально использовать энергетические ресурсы.

Автоматика для газовых котлов АОГВ

Современные модели котлов отопления снабжаются устройствами автоматического типа на производстве. Автоматика должна обеспечивать бесперебойную подачу газа к горелке, но на этом функции этих устройств не ограничиваются. Автоматические устройства перекрывают клапан подачи газа в потенциально опасных ситуациях:

• Температура воды в резервуаре котла превышает установленный максимум.
• Гаснет запальник.
• Прекращается подача воды.
• Происходит сбой в газовой системе.
• Давление опускается ниже установленной нормы.
• При недостаточной дымоходной тяге.

Из чего состоит автоматика для газовых котлов отопления АОГВ?

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

• За счет напряжения, которое возникает при нагреве термопары.
• За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

В механической системе терморегуляции на панели управления находится термометр, а регулятор температуры располагается на участке выхода теплоносителя из котла.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Автоматика для газовых котлов отопления не позволяет включить подачу газа, если сбиваются показатели эффективности работы оборудования, возникает малейшая поломка или разгерметизация труб.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Эксплуатационные особенности

Во время монтажного процесса, работы и применения котла АГВ появляются такие факты:

• При запуске устройства происходит отличительный хлопок (в очень современных устройствах он фактически не издает звука);
• Ставить дымоотвод АГВ необходимо на определенном расстоянии от дверей и окон;
• Под дымоотводом необходимо оборудовать мусоросборник, который необходимо очищать каждый раз во время установки котла;
• Устанавливать и вводить котел в эксплуатирование могут только служащие службы газа;
• Во время монтажа устройства обязаны выполняться требования, описанные в приложенной к нему документации.

Краткое описание

АГВ-120 – агрегат, предназначенный для водяного обогрева помещений, не подключенных к централизованному отоплению. Работает на природном газе, объём резервуара – 120 л, чем и объясняется название модели «аппарат газовый водонагревательный 120 литров».

Разогрев теплоносителя в них осуществляется без использования циркуляционных насосов. Первые модели змеевика внутри не имели. Позже он стал устанавливаться, что положительно отразилось на КПД устройства. Аппарат может одновременно выполнять 2 функции:

• Выступать в качестве отопительного котла.
• Выступать в роли источника обеспечения горячим водоснабжением.

Изготовлен в виде цилиндрического бака, заполненного водой. Стенки резервуара выполнены из оцинкованной стали. С наружной стороны конструкция защищена стенкой из листовой стали. Разогрев воды осуществляется за счёт жаровой трубы, которая расположена в центральной части бака и выполняет 2 функции:

• Вышеупомянутый разогрев теплоносителя.
• Отвод продуктов сгорания, то есть является нижней ветвью дымохода.

АГВ-120 в современном исполненииИсточник kaminy-kazan.ru

Схема ёмкостного водонагревателя АГВ 120Источник diafilmy.su

Снижение теплопотерь и вероятности случайного возгорания обеспечивается промежутком между стенками бака и основного корпуса. Пространство между ними заполнено шлаковатой. Вид горелки – круговой с внутренним ободом и пятью соединительным ветвями. Изготовлена она из чугуна, огневые отверстия направлены в верх.

Подача холодного теплоносителя осуществляется в нижней части резервуара. Вывод разогретой в трубопровод системы отопления – в верхней. В случае, если АГВ 120 выступает в роли водонагревателя и котла, в нижний патрубок подачи жидкости подсоединяется ветка «обратки».

Автоматический газовый водонагреватель АГВ 120Источник youla

За контроль и регулирование температуры воды отвечает терморегулятор. Его термоэлемент установлен внутри рабочего объёма. Автоматизация горелки налажена благодаря электромагнитному клапану и термопаре.

Достоинства и недостатки АГВ

Как любое и устройство, АГВ также имеет свои достоинства и недостатки. Основными его преимуществами являются:

• надежность и безопасность при эксплуатации;
• независимость от электропитания;
• возможность автоматизации отопления;
• применение различных способов монтажа (настенные или напольные);
• простота конструкции, что позволяет качественно и надежно обслуживать оборудование;
• небольшая стоимость и экономичность при эксплуатации.

Выделяют два основных недостатка:

• некоторая массивность оборудования, которое занимает около 1 м3. Поэтому зачастую АГВ монтируются в отдельном помещении.
• ухудшение дизайна отапливаемых помещений (трубы, радиаторы или регистры), что заставляет применять дополнительные элементы при обустройстве интерьера.

Рабочий принцип АГВ

Ключевым конструктивным элементом АГВ считается емкость, в которой происходит подогрев теплового носителя. При возгорании газа нагревается трубный змеевик, созданный в виде трубы и установленый в середине корпуса АГВ. Тепло от нагретой трубы подается тепловому носителю, который в последующем отправляется в контур отопления.

Газообразные, жидкие и твердые вещества газа выводятся через встроенный в конструкцию котла дымоотвод. Вся автоматика – это клапан, который открывает атмосферную горелку. Благодаря работе клапана в баке регулярно поддерживается требуемый режим температур.

В котлах АОГВ также есть автоматический блок, отключающий устройство в случае ряда проблем:

• Нарушение тяги;
• Большое снижение газового давления на подаче;
• Прекращении горения запального фитиля.

Сразу за АГВ постепенно монтируются такие элементы системы отопления:

• Бак расширительный;
• Радиаторы, расположенные во всех помещениях, требующем прогрева;
• Магистральный трубопровод, обеспечивающий раздачу разогретого теплового носителя;
• Верхняя трубная разводка;
• Труба обратки.

Чтобы знать, как работает котел на газе АОГВ, необходимо себе представлять законы физики, которые появляются в системе отопления при его работе. Нагретый тепловой носитель имеет меньшую плотность, что дает возможность ему своими силами подниматься выше холодной жидкости. Тепловой носитель поступает в магистральный трубопровод, разносится по устройствам для обогрева помещения, отдает им тепло, и идет назад для повторения цикла нагрева.

В котлах АОГВ жидкость передвигается самостоятельно, без каких-то лишних усилий. Если в процессе нагрева тепловой носитель становится шире очень сильно, то его избытки сливаются в бак расширительный. Этот компонент ставится на самом верхнем участке контура отопления. Когда температура в контуре уменьшается, тепловой носитель идет назад в котел на газе ОГВ.

Системы отопления с котлом АОГВ

Основное преимущество котлов АОГВ состоит в возможности использования их с самотечными системами отопления , в которых разводка теплоносителя производится сверху, через горизонтальный коллектор, обвязка радиаторов двухтрубная, а для движения обратной воды к котлу трубы прокладываются с небольшим 2-3 градуса, уклоном.

В таких системах отопления устанавливаются открытые расширительные баки, а в циркуляционных насосах просто нет необходимости. В самотечных системах отопления рекомендуется использовать радиаторы большой емкости, например, чугунные приборы отопления, регистры или стальные радиаторы с секциями в виде вертикальных труб.

Дело в том, что в самотечных системах скорость движения теплоносителя ниже, чем в отопительных системах с циркуляционным насосом и в радиаторах с малой емкостью теплоноситель остынет намного быстрее, чем покинет его. В этом случае батареи будут просто холодными на ощупь.

Модели и технические характеристики котлов АОГВ

Котлы АОГВ предназначены только для отопления жилых помещений. Нагрев воды с их помощью может быть произведен только в бойлерах косвенного нагрева.

На базе котла АОГВ выпускаются агрегаты АКГВ со встроенным теплообменником для горячего водоснабжения, представляющим собой змеевик, расположенный вокруг основного теплообменника котла, в который снизу подается холодная вода, а через верхний патрубок осуществляется забор нагретой воды.

Горелка котла АОГВ рассчитана на сжигание природного магистрального газа. Для перевода котла на сжиженный газ необходимо заменить горелку на форсунку для сжиженного газа.

Котлы АОГВ выпускаются различной мощности от 11 до 23 кВт, что позволяет подбирать агрегаты для обогрева помещений общей площадью от 45 до 230 м2.

В преобладающем большинстве случаев в конструкции котла используется стальной теплообменник, но ряд моделей выпускается с медными теплообменниками, более эффективными и долговечными.

Правила безопасности

Для котла АОГВ необходим дымоход, диаметр которого зависит от мощности котла. Устанавливают агрегаты отопления в топочных с обязательным приточным отверстием и форточкой для бесперебойной подачи воздуха в зону горения. При установке котла придется выполнить все требования безопасности для монтажа и подключения бытового газового оборудования.

Несколько слов о внешнем виде котлов АОГВ

Дизайн современных котлов АОГВ значительно отличается от внешнего вида их предшественников котлов АГВ. Корпус котла в зависимости от модели, может быть круглым или прямоугольным. Кожух обычно окрашен в белый фирменный цвет.

Способ окраски порошковый, с последующим обжигом поверхности. Внешний вид котла привлекательный, гармонирующий с интерьером помещений.

Еще одно, пожалуй, самое главное, преимущество котлов АОГВ состоит в их низкой стоимости. Дешевле найти надежный и эффективный котел отопления вряд ли удастся,

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Модификации АГВ

Учитывая разнообразие модификаций газовых водонагревательных аппаратов на рынке, стоит разобраться, чем отличается АОГВ от газового котла. Забегая немного вперед – принципиальной разницы между устройствами нет, все отличия заключаются в небольших нюансах.

Если же говорить детально, то все, чем отличается АОГВ от котла, сводится к следующим пунктам:

• Стеклянные термометры заменены современными итальянскими комплектующими;
• В качестве элементов автоматики стала использоваться продукция компании Honeywell;
• Конструкция дополнена устройством пьезорозжига;
• Последнее отличие АОГВ от котла – внешний вид современных модификаций был немного улучшен, для чего использовано более качественное покрытие.

Достоинства и недостатки отопления АГВ

Перечень достоинств АГВ выглядит следующим образом:

• Безопасность эксплуатации;
• Высокая надежность;
• Отсутствие зависимости от электричества;
• Возможность установки блока автоматика;
• Наличие разных форматов водонагревателей (настенные и напольные);
• Простота конструкции, обеспечивающая простоту ремонта и обслуживания;
• Низкая стоимость и экономичность.

Из недостатков агеве для дома можно выделить следующие качества:

• Большой объем оборудования (средний котел занимает около 1 м3), из-за которого для АГВ зачастую приходится выделять отдельное помещение;
• Негативное воздействие на дизайн обогреваемых помещений, из-за чего приходится хорошо продумывать их интерьер.

Ремонт колонок

АГВ – 80 газовый котел отопления. Технические характеристики agv-80:

• Тепловая нагрузка 6000ккал/ч
• Настройка температуры воды 40 — 90гр/С
• Площадь отапливаемого помещения до 60м2

Основные узлы котла отопления АГВ-80.

• Оцинкованный бак (80литров) теплоизоляция, мин вата. По центру бака жаровая труба с удлинителем теплового потока.
• Основная горелка, перед ней кран регулирует подачу газа.
• Автоматическая безопасность.

1. По пламени электро-магнитный клапан, термопара, запальник.
2. По тяги тройник, соединённая труба, датчик тяги.
3. По температуре- терморегулятор.

Электро-магнитный клапан котла. Электро-магнитный клапан котла состоит из 2-х частей газовой и электро- магнитный. Между ними мембрана. Термопара состоит из спаемых между собой 2-х металлов хромель и копель. Пламя нагревает терморегулятор котла образуя эл.ток который магнитит сердечник. Нажимая на пусковую кнопку,якорь толкателем прижимается к сердечнику, при этом спаренные клапаны смещаются внутрь газовой части, открывая газ на запальник котла и сжимая возвратную пружину. По окончанию прогрева термопара 60сек надо плавно отпустить пуск кнопки котла, под действием возвратной пружины спаренные клапана смещаются назад – 2,3мм. Открывается газ, и на запальник, и на основную горелку котла. Полностью клапан возвратится в исходное положение не может. Их удерживает якорь примагниченный к сердечнику. Если запальник потух, то термопара котла отопления остывает и магнит отпускает якорь возвратная пружина толкает клапана в исходное положение, газ на горелке не идёт.

Неисправности газового котла отопления АГВ-80

• Загрязнение поверхности сердечника и якоря (очистить, обезжирить)
• Выгорела термопара (Заменить)
• Нет электро-контакта.

Автоматика по тяги (С отводом газа от запальника)

Газ из электро-магнитного клапана котла отопления, через тройник поступает на запальник, а также по соединительной трубке к датчику тяги, установленой под колпаком прибора. Датчик тяги – это Биметаллическая пластина с заглушкой, которая при нормальной тяге закрывает газ из соединительной трубки. При прикрытой тяги продукты сгорания выходят из под колпака и нагревают биметаллическую пластину. Она разгибается, заглушка открывает газ из соединительной трубки, подается газ на запальник. Время срабатывания от 10 до 60 сек.

Терморегулятор газового котла. Точность срабатывания 5грС, детали терморегулятора.

• Корпус.
• Система перекидных рычагов.
• Клапан с пружиной.
• Латунная трубка с инвектаровым стержнем ввёрнута в нём.
• Рычаг для терморегулятора.

При нагреве воды в баке латунная трубка удлиняется, а интаровый стержень нет. Стержень смещается за трубкой и престаёт давить на систему перекрытых рычагов, которые под действием пружины со щелчком перекрывает клапан, перекрывает проход газа на горелку, при остывании воды латунная трубка укорачивается стержень давит на рычаги, они перекрываются и отключают клапан. При вращении рычага настройки, против часовой стрелки, температура срабатывания увеличивается.

Неисправности терморегулятора котла.

• Терморегулятор не срабатывает не настраивается: Растянулась или лопнула система рычагов.
• Деформируется большая или малая рычаги.
• Опорные грани рычагов износились

Терморегулятор срабатывает но не прекращает подачу газа: Шток клапана задаёт направляющей втулке.

АГВ, или автоматический газовый водонагреватель представляет собой элемент отопительной системы, благодаря которому она приобретает простоту эксплуатации наряду с достаточно длительным сроком службы. Однако присутствие указанных характеристик возможно лишь в случае правильной установки и грамотного техобслуживания газового котла.

Эпилог

В заключение стоит напомнить, что ремонт АГВ, наряду с техобслуживанием газовых котлов — это достаточно непростые операции, которые должны проводиться специалистами. Лишь соблюдая данное условие можно исключить риск повреждения жилья и нанесения увечий его обитателям.

Ремонт АГВ, ОАГВ, газовых котлов отопления 8-903605-49-99

Особенности эксплуатации АГВ 80

Заводом-производителем предусматривается, что в ходе эксплуатации автоматического газового водонагревателя могут происходить определённые явления. Ниже приводим их перечень и рекомендованные действия по их устранению (согласно инструкции по эксплуатации данного агрегата):

• Запуск устройства после продолжительного перерыва может сопровождаться концентрацией капель влаги на днище ёмкости. Это происходит в результате скапливания частиц конденсата, образующегося в результате температурного перепада с разных сторон стенок. После того, как температура воды достигнет 25-30° их скапливание конденсата прекращается.
• Периодические булькающие звуки, раздающиеся из внутренностей рабочего объёма, объясняются перемещением разогретых частиц воды вверх, а холодных – вниз.
• В результате длительной службы внутри рабочего объёма могут скапливаться инородные тела. Часто они представлены ы виде пакли, глиняного или известнякового налёта, ржавчины либо других частиц стороннего происхождения. Для снижения их концентрации на ключевых элементах водонагревателя необходимо периодически осуществлять качественную очистку внутренней системы. Выполняется это двух-трёхкратной промывкой системы отопления и резервуара сильным потоком воды с подсоединением через вводной штуцер.

АГВ 80 с современной системой отопленияИсточник eco-kotly.ru

Выбор теплоносителя

Обычно используют два варианта:

• вода. Специалисты рекомендуют заливать дистиллированную воду, если объем системы это позволяет. Этот метод позволяет избежать образования известковых отложений, но от замерзания труб в зимнее время он не защитит;
• этиленгликоль (антифриз). Это жидкость, не замерзающая при остановках циркуляции. Содержит набор антикоррозийных присадок, не образует накипи, не оказывает разрушающего воздействия на полимеры, резину, пластик.

Для систем, которые приходится часто сливать, лучшим и экономичным выбором будет вода. Использование антифриза рекомендовано для отопительных контуров, эксплуатация которых происходит в сложных условиях.

Преимущества и недостатки

Установка АГВ-120 или иной модификации газового водонагревателя отражается следующими преимуществами:

• Независимостью от наличия электричества. Этот критерий в большинстве случаев является одним из основных при выборе подходящего агрегата. Для функционирования модели АГВ-120 совершенно не требуется электроэнергия, как при розжиге, так и последующей эксплуатации.
• Низкой стоимостью. Сравнивая с иностранными автоматическими аппаратами, отечественные АГВ более выгодны низкой стоимостью самой модели и иных комплектующих.
• Экономичностью. Газовые водонагреватели считают одними из самых выгодных с точки зрения потребления газа.
• Ремонтопригодность. Модель разработана более пятидесяти лет назад и не имеет никаких сложных электрофицированных узлов и механизмов. Любой штатный ремонт, техническое обслуживание и профилактику можно провести самостоятельно (при наличии определённого навыка и инструмента).

Схематичное изображение подключения АГВ-120Источник diafilmy.su

К недостаткам агрегатов такого типа относят следующие особенности:

• Большой размер. Для монтажа АГВ любой модели требуется почти кубометр пространства помещения. Эта величина, с условием того, что такие агрегаты преимущественно устанавливают в небольших кухнях или котельных, негативно сказывается на оставшемся свободном пространстве.
• Отсутствие эстетики во внешнем виде. Визуально АГВ-120 выглядит очень утилитарно и не представляет ничего ценного с точки зрения улучшения интерьера. История возникновения модели тянется с конца 60-х – начала 70-х гг. поэтому с современными интерьерами она сочетаться никак не может. Кроме того, не следует забывать об обязательном дымоходе, громоздких радиаторов и трубопроводе отопительной системы.
• Низкий КПД. Приём этот фактор отражён в сравнении с высокотехнологичным современным оборудованием. Следует подчеркнуть, что данный недостаток в эпоху «царствования» АГВ-120, компенсировался низкой стоимостью природного газа.
