Как устроен кран мгновенного нагрева воды Акватерм: описание схемы нагревателя

Особенности установки настенного водонагревателя

Как и любое оборудование, проточные нагреватели воды также подвержены поломкам и неисправностям, и ниже пойдет речь о ремонте проточных водонагревателей и устранении неполадок. После сброса излишней воды пружинный клапан закрывается. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла.
Стабилизатор давления защищает электроприбор от перепадов напора воды.
Обрыв или межвитковое замыкание катушки реле.
Ниже показана зависимость температуры воды от скорости потока у однотипных моделей различной мощности.
Далеко не в каждом доме или квартире есть возможность подключать такие нагрузки.
Но только в том случае, если дом не является объектом периодического посещения. Поэтому подключение накопительного или проточного водонагревателя планируется заранее и производится в плановом порядке еще на стадии выполнения отделочных работ.
Его можно поставить на один кран или душ в ванной комнате. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя.
Электро водонагреватели проточные бытовые виды, типы, как выбрать

Сравнение разных нагревателей

Отключение централизованной подачи горячей воды, называемое профилактическим, — для городского жителя стало привычным явлением. Для тех, кто живёт на даче или в загородном доме временного обитания, выбор удобного и эффективного способа наладить горячее водоснабжение был актуален всегда.

Газовый котёл с запасом нагретой воды в накопительном баке кажется самым правильным выбором для коттеджа. Там, где нет газоснабжения и для большого количества водоразборных точек разумнее установить электрический накопительный водонагреватель нужного объёма. Проточные нагреватели лишь повышенной мощности могут обслуживать несколько потребителей — кухню и ванную комнату — одновременно.

Устройство с в виде смесителя со встроенным проточным электрическим водонагревателем уместно там, где достаточно небольшого количества горячей воды, текущей из одного крана. Обычно это дачный домик. Выручит оно и как средство пережить летние периоды отключения ГВС в малозаселенной городской квартире, при условии некритичных расценок на электроэнергию.

Как установить устройство

Изначально стоит отметить, что монтаж смесителя с подогревом воды должен осуществляться строго в соответствии с его предназначением, то есть не следует устанавливать устройство, предназначенное для использования на кухне, в душевую, и наоборот. В первую очередь от этого пострадает функциональность самого прибора.

Для самостоятельной установки не потребуется применять каких-то особых усилий. От вполне обычного смесителя устройство со встроенным термостатом отличается только дополнительным термоэлементом. В остальном порядок выполнения действий остался прежним:

1. демонтаж старого оборудования;
2. установка смесителя с термостатом. При необходимости подключения к розетке желательно, чтобы она имела заземление.

Смеситель кухонный с подогревом воды

Специалисты рекомендуют особое внимание обратить на следующие аспекты при выборе устройства:

модель необходимо выбирать такого плана, чтобы она максимально точно соответствовала российской системе подачи воды в систему водоснабжения дома или квартиры;
обратите внимание на расположение труб с горячей и холодной водой. В смесителе горячая вода должна заходить с правой стороны, а холодная, наоборот, с левой

Если их поменять местами, датчик термостата может не начать работать вовсе;
в некоторых ситуациях из-за особенностей строения магистрали водопроводных труб в горячий трубопровод может попадать холодная вода. Для того, чтобы избежать такого смешивания воды, обратите внимание на модели смесителей, оснащенных обратным клапаном. Он предотвращает смешивание воды, и даже если произойдет полное отключение горячей или холодной воды, поток будет автоматически перекрыт.

При покупке любого смесителя, а тем более дорогого устройства с термостатом, стоит заранее позаботиться и о качестве поступающей в дом или квартиру воды. Поэтому следует заранее установить специальные фильтры на входе воды в дом. Это поможет не только продлить срок эксплуатации смесителя с термостатом, но и положительно скажется на всех сроках службы другой сантехники, и в некотором роде поможет значительно сэкономить, потому что не придется тратить средства на ремонт или покупать новые приборы.

Если вы переживаете из-за маленьких детей, которые могут попытаться самостоятельно изменить установленные вами настройки на смесителе, обратите внимание на модели, имеющие специальную функцию блокировки или защиты от детей. Смеситель с термостатом в настоящее время представляет собой весьма эффективное устройство, позволяющее нормализовать подачу воды в системе водоснабжения дома или квартиры, и полностью исключить зависимость бесперебойной работы от давления в системе

Такой аксессуар будет полезен для салонов красоты и парикмахерских, поскольку позволяет полностью избавить парикмахера от постоянного регулирования воды, а клиентов – от неприятного действия слишком горячей или наоборот, слишком холодный воды в системе

Смеситель с термостатом в настоящее время представляет собой весьма эффективное устройство, позволяющее нормализовать подачу воды в системе водоснабжения дома или квартиры, и полностью исключить зависимость бесперебойной работы от давления в системе. Такой аксессуар будет полезен для салонов красоты и парикмахерских, поскольку позволяет полностью избавить парикмахера от постоянного регулирования воды, а клиентов – от неприятного действия слишком горячей или наоборот, слишком холодный воды в системе.

Преимущества крана-водонагревателя Акватерм

Безусловно, плюсов очень много. Главный из них – это быстрое получение желаемой горячей воды. На подогрев уйдет не больше 10 секунд. Примечательно, что температура подаваемой воды будет постоянной, никаких перепадов быть не должно. И это обещают даже недорогие модели таких кранов.

Стоит отметить также экономный расход воды. Аэратор обеспечит направленность струи воды, а также оптимальный напор струи. Так как прибор потребляет электроэнергию, то производители данных устройств на кран с душем (или без душа) делают модели с невысокой пропускной способностью, не больше 6 литров в минуту. Никаких проблем с силой напора обычно не возникает.

Ну а недостатками такой конструкции можно назвать цену на порядок выше, чем у относительно недорогих аналогов. Что же касается потребления электроэнергии, самый доступный кран с функцией подогрева воды Акватерм будет потреблять 3 кВт в час.

Метод функционирования

Подавляющее большинство используемых для нагрева воды приборов относится к двум видам.

Накопительные

Аппараты такого типа представляют собой резервуар с нагревательным элементом, позволяющий обеспечить потребителя (причем одновременно несколько точек, откуда осуществляется водозабор) достаточно большим объемом горячей воды. Однако на ее первоначальный нагрев необходимо время (как правило, от четверти часа). В дальнейшем вода постоянно подогревается до необходимого значения. Объем емкости может составлять от 5 до 300 л. Есть возможность подобрать подходящий агрегат в зависимости от исполнения. Их можно вешать на стены или устанавливать на пол, они бывают вертикальными и горизонтальными, имеют плоскую или цилиндрическую форму.

Electrolux EWH 30 Formax — электрический накопительный водонагреватель с эмалированным покрытием бака в прямоугольном дизайне

При эксплуатации техники данного вида необходимо учитывать некоторые нюансы:

• для размещения резервуара требуется место;
• при долговременном застое воды в баке такую воду нельзя использовать для приготовления пищи, а тем более пить, так как там могут появиться бактерии (рекомендуется периодически нагревать жидкость до максимальных температурных значений, а также выбирать модели, имеющие специальное покрытие, защищающее от размножения бактерий);
• если устройство долгое время не используется, воду приходится сливать (особенно, если хозяева уезжают на зиму).

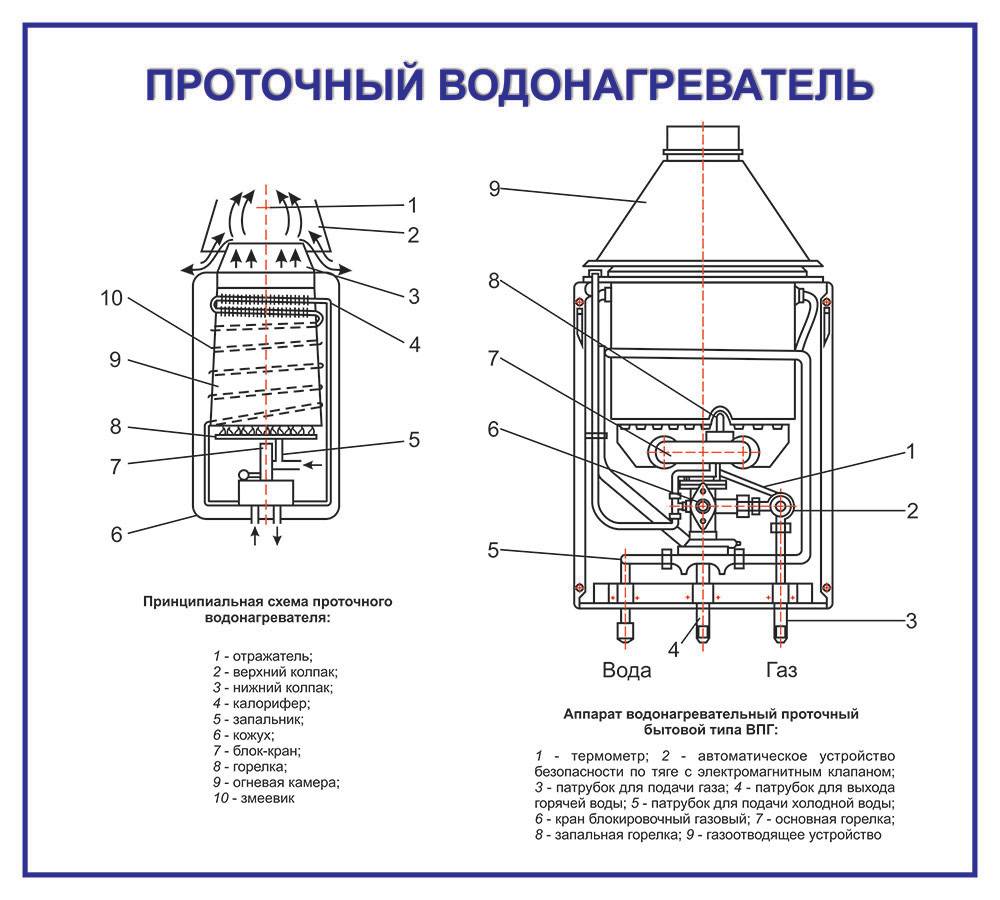

Схема газового накопительного водонагревателя

Оборудование накопительного типа целесообразнее устанавливать там, где централизованное горячее водоснабжение отсутствует.

Проточные

Установка приборов данного типа относится к наиболее эффективному и простому способу обеспечения потребителя горячей водой. Их мощность варьируется в пределах 2…15 кВт.

Водонагреватель проточный на кран

Напорные модели могут устанавливаться в стояк, что позволяет обеспечить подогретой водой все точки водозабора в доме. Безнапорные устройства, относящиеся к наиболее простым и популярным, монтируются непосредственно на кран и запускаются в работу после его открытия.

Проточные устройства потребляют большее количество энергии, к тому же они зависимы от ее наличия в момент включения. Однако они компактны, легки в управлении и стоят ниже накопительных аналогов. Некоторую экономию энергии обеспечивает отсутствие ее потребления в состоянии покоя.

Водонагреватель проточный кран с дисплеем LCD экраном и датчиками температуры

Сегодня выпускается и гибридная техника — проточно-накопительные водоподогреватели. Эти агрегаты способны осуществлять быстрый нагрев воды (что характеризует проточные разновидности) и ее хранение в резервуаре. Однако устройства данного типа не так часто встречаются в продаже из-за невысокого потребительского интереса. Это связано с их высокой стоимостью и сложностью конструкции.

При выборе водонагревателя в квартиру, как правило, устанавливаются проточные модели

Проточный нагреватель воды, работающий от электрической сети и устанавливаемый на кран, относится к очень популярным сегодня устройствам. Особенно удобно использование приспособления, мгновенно нагревающего воду, в периоды ее плановых отключений. Этот прибор является наиболее компактным из линейки электрических водонагревателей. Целесообразность его установки определяется условиями и интенсивностью использования.

Изделие в эксплуатации

Ручка крана одновременно служит и регулятором температуры. Нагревание зависит от угла поворота рычага, что по принципу действия напоминает обычный смеситель. При включении аппарата на индикаторе загорается синяя или красная лампочка.

Подогрев воды в кране можно сравнить с процессом нагревания кипятильника. С той существенной разницей, что на изделии обязательно стоит ограничитель, отключающий питание в момент достижения 60 градусов. Это позволяет безопасную эксплуатацию и предотвращает образование накипи.

В этом видео вы можете узнать больше об устройстве и эксплуатации кранов быстрого нагрева воды:

Безопасность крана моментального нагревания воды соответствует стандарту IPx4, что подразумевает защиту всех электрических деталей от попадания капель под любым направлением струй воды и вне зависимости от напора. Кроме того изделие оснащается ОЗУ – прибором для аварийного отключения и мембраной, которая защищает от гидроударов.

Краны мгновенного нагрева воды экономней в эксплуатации, если сравнивать их с накопительными нагревателями. Бойлеры включаются каждый раз, как только вода остывает на 5-10 градусов, а кран расходует электроэнергию только в момент работы.

В целом краны, нагревающие воду — вещь универсальная. Он хорош для обустройства ванной комнаты в частных домах и квартирах за чертой города, где есть только холодный водопровод. Это также отличное решение для организации удобной загородной кухни. С его же помощью можно спасаться в периоды профилактических отключений горячей воды. Комфортно и экономно!

Критерии выбора нагреватели. Защитные ступени

Нагреватель воды на кран – прибор достаточно серьезный, так как в нем совмещаются несовместимые (тем более в непосредственной близости от человека) вещи – электричество и вода. Поэтому вполне очевидно, что у нагревателя должно быть несколько ступеней защиты

При покупке следует обращать внимание на наличие таких средств безопасности

Как выбрать хорошую модель водонагревателя

Ранее мы рассказывали на что следует обращать особое внимание при выборе водонагревателя. Подробнее об этом смотрите тут

• УЗО – оно защитит пользователей от удара током, если ТЭН или другой электрический компонент прибора будет пробит.
• Защита от гидравлических ударов, способных в два счета привести к поломке дорогостоящего нагревателя воды. Эта ступень защиты заключается в монтаже специального демпфера, выполненного из силикона, а также внедрении элементов из эластического пластика в само устройство.
• Защита от перегревания. В камеру нагрева встраивается специальный датчик, отключающий подачу электричества, если температура воды достигнет 60-ти градусов.
• Предотвращение «сухого» включения. Как только температура снизится, функционирование устройства возобновится.
• Если в трубопроводе не будет воды или ее давление будет ниже 2/5 атмосферы, то подача электричества будет отключена посредством специального индикатора. Аналогичным образом индикатор срабатывает, если давление в трубопроводе превысит 7 атмосфер.
• Наконец, все элементы водонагревателя защищаются влагонепроницаемыми оболочками, что соответствует стандарту ІРх4.

Как видим, подобное оборудование безопасно для человека благодаря наличию нескольких уровней защиты. К основным критериям же можно отнести два параметра – потребляемую электроэнергию и пропускную способность.

Особенности конструкции

Проточные водонагреватели выпускаются в самых разных исполнениях. Прежде всего, все они могут быть разделены на две группы:

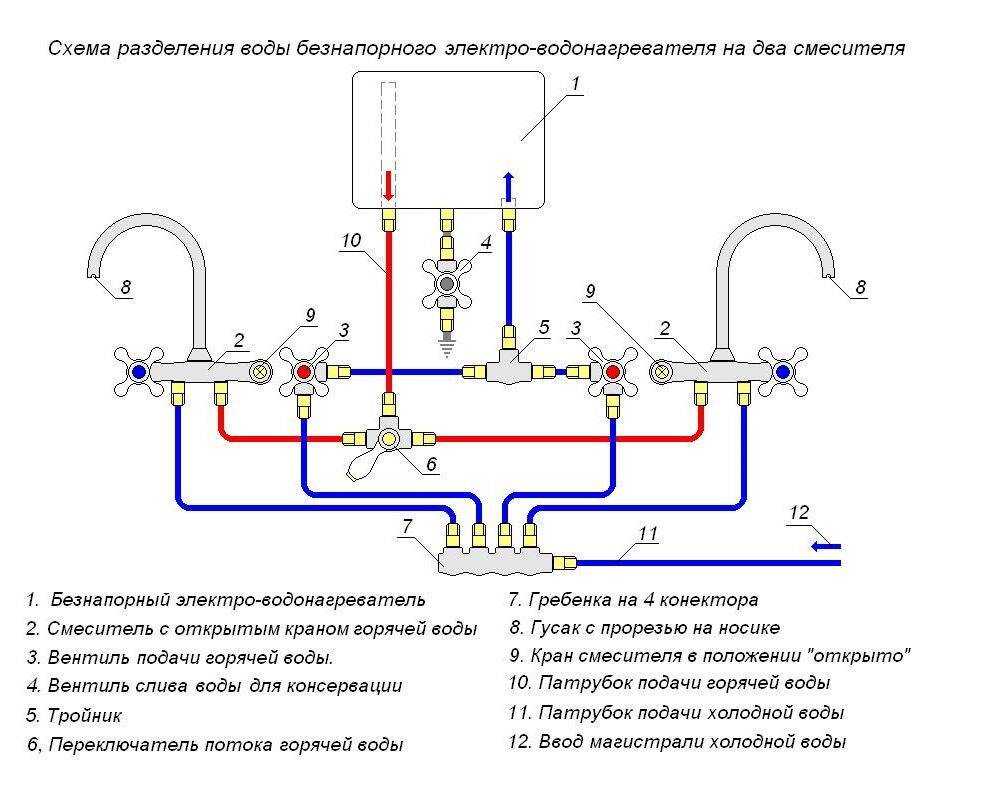

1. Безнапорные. Эти приборы и называют «смесителями с нагревом». Они снабжены изливом или душевой лейкой и устанавливаются на мойку подобно обычному смесителю. Подключение к трубе осуществляется гибкой подводкой.
2. Напорные. Эти проточники врезаются в трубу, то есть при отсутствии расхода воды они находятся под действием имеющегося в трубопроводе давления. При достаточной мощности такой прибор можно установить до разветвления трубопровода, где он сможет обслуживать несколько водоразборных точек. Маломощные же модели, способные греть воду только для одной точки, обычно накручивают на трубу в том месте, где к ней подсоединяется гибкая подводка от смесителя. После этого подводку прикручивают к выходному штуцеру водонагревателя — и системой можно пользоваться.

Заметим, что в том случае использования нагревателя лишь во время отключения централизованного горячего водоснабжения (ГВС), а не постоянно, такое подключение нерационально.

Дело в том, что у данного прибора имеется существенное гидравлическое сопротивление, благодаря которому он в некоторой степени ослабляет напор. Правильнее будет выполнить байпас в обход водонагревателя, по которому можно будет пускать воду при нормально работающей ГВС.

Модель крана

Байпас делается очень просто: перед водонагревателем прикручивается тройник и шаровой кран, после водонагревателя — еще один тройник; к отводу первого тройника прикручивается еще один шаровой кран, затем — колено на 90 градусов, отрезок трубы и еще одно колено с отрезком трубы, ведущим к отводу второго тройника. Если горячая вода подается по централизованной системе исправно — направляем воду через байпас, получая обычный напор.

Если воду отключили — переключаем краны, так чтобы вода подавалась через водонагреватель. Вместо первого тройника с двумя шаровыми кранами можно установить 3-ходовой клапан.

При наличии централизованного ГВС на вводе «горячей» трубы в квартиру нужно установить обратный клапан. В противном случае при отключении ГВС часть нагретой проточником воды через смеситель будет сливаться в «горячий» стояк, если пользователь случайно забудет закрыть «горячий» кран.

Кроме ТЭНа в проточном электроводонагревателе имеются:

1. Фильтр грубой очистки. При отсутствии этого элемента в комплекте его рекомендуется приобрести отдельно и установить перед водонагревателем.
2. Датчик протока. По его сигналу питание на ТЭН будет подано автоматически, как только пользователь откроет кран. Этот же датчик не позволит нагревателю работать всухую, что привело бы к его перегреву.
3. Датчик перегрева. Блокирует подачу питания на ТЭН, если вода на выходе стала слишком горячей. В разных моделях предельно допустимой считается температура +60С или +70С.
4. Реостат или полупроводниковый регулятор мощности. Как ясно из названия, сего помощью можно менять тепловую производительность ТЭНа.
5. Устройство защитного отключения (УЗО). Мощный электроприбор, контактирующий с водой, потенциально опасен из-за возможности сильного поражения током. Поэтому производители, не полагаясь на благоразумие пользователей, встраивают УЗО прямо в водонагреватель. Это устройство занимается тем, что отслеживает утечки тока в подключенной к нему цепи. Если вдруг пользователь окажется под напряжением, часть заряда потечет через него и УЗО, обнаружив это, сразу разъединит цепь. Утечка тока будет иметь место и в том случае, если в результате неисправности фаза замкнет на корпус прибора, подключенный к заземляющему контуру. Как только это произойдет, УЗО сразу обесточит водонагреватель и не даст его включить, пока неисправность не будет устранена.

УЗО не обеспечивает защиту от короткого замыкания и прочих перегрузок, то есть его присутствие не освобождает от необходимости устанавливать автоматический выключатель или предохранитель.

Указанный перечень устройств является базовым. В современных электронных моделях могут устанавливаться терморегулятор с дисплеем, инфракрасный датчик (вода подается при поднесении рук под излив) и прочие опции.

Особенности устройства и работы “проточника”

Миниатюрный водогрей внешне схож с обычным смесителем, отличительный признак – увеличенные габариты. В термостойком корпусе спрятан водонагревательный элемент и множество аппаратуры, отвечающей за безопасность эксплуатации термо-насадки.

Главные рабочие узлы крана с подогревом: мощный ТЭН, герметичный баллон с отверстиями, термостат, реле поступления воды, гидрозащита, рычаг управления и излив. Некоторые модели дополняются электронным дисплеем и индикаторами температуры

Внутри модуля находится картриджный механизм для регулировки расхода воды и резервуар с мощным электронагревателем. Именно небольшим внутренним объемом бака и высокой мощностью ТЭНа объясняется способность нагревателя в считанные секунды выйти на нужную температуру.

Принцип работы предельно прост. Вода поступает в нагревательный баллон, контактирует с разгоряченной спиралью и уже подогретая подается к изливу смесителя.

В конструкции проточного электрического водонагревателя на кран предусмотрена, так называемая, «группа безопасности».

Комплекс включает следующие элементы:

1. Датчик напора. Отключает ТЭН, если давление в сети не превышает 0,004 МПа и блокирует работу модуля при повышении значения свыше 0,7 МПа. Чрезмерный напор опасен для внутренних элементов.
2. Датчик протока и термореле. Обеспечивают защиту трубчатого электронагревателя от сгорания при прекращении подачи воды. Кроме того, датчик протока отвечает за мгновенный нагрев после открытия крана.
3. Автоматический предохранитель. В случае скачка сетевого напряжения сверх нормы или при коротком замыкании внутри модуля, подача тока прекращается.

Большинство проточников оснащены защитой от гидроударов – в корпусе прибора размещен эластичный пластик и силиконовый демпфер.

Ответственные производители дополняют изделия встроенным УЗО для максимальной безопасности пользователей и недопущения поражения током при пробое ТЭНа

Описание крана с проточным нагревателем

Принцип работы проточного электрического водонагревателя одинаков для массивного и мощного аппарата, устанавливаемого на стену и компактного, в виде крана для раковины. Вода поступает в ёмкость, где находится трубчатый электрический нагреватель (ТЭН), имеющий вид спирали. За кратчайшее время происходит нагрев воды до температуры 60-85⁰ C . Нужная температура поддерживается для всей поступающей через кран воды, напор ее регулируется рычагом или вентилем.

Кран со встроенным электрическим проточным водонагревателем имеет:

• Насадку-носик, обычно дополняемый аэратором (лейкой-делителем струи) с функцией фильтра. У лучших образцов он способен вращаться на полный оборот.
• Клапан давления или датчик напора.
• Резервуар нагрева проточной воды.
• ТЭН с керамической изоляцией.
• Термопару для контроля уровня нагревания.
• Переключатель режимов.
• Кабель с заземлением для подключения к электросети.
• Электронная система УЗО

Всё это заключено в корпус из нержавеющей стали или композита на основе термопластика и выглядит вполне эстетично – как обычный смеситель с небольшим утолщением. Процесс функционирования его также очень похож на работу обычного крана.

В среднем положении рычага вода не подаётся и питание отключено. При повороте влево из носика течёт холодная вода, напор которой можно регулировать. При повороте вправо включается ТЭН, что обозначается индикатором, и начинается нагрев. Максимальная степень его наступает в течение 3-5 секунд. Регулировать температуру воды можно или с помощью отдельного терморегулятора на корпусе или просто поворотом рычага – при сильном напоре вода нагревается меньше.

Как выбрать подходящий прибор

Рассматривая варианты оборудования, следует обратить внимание на несколько моментов. В качестве нагревательного элемента предпочтительнее выглядят спирали, размещенные внутри медной трубки

Они меньше покрываются накипью, однако ремонт и замена таких изделий довольно затратны.

Выбор подходящей модели

Важнейший показатель эффективности приобретаемого устройства — его мощность. Следует понимать, что маломощное приспособление не имеет возможности доведения большого объема воды до нужной температуры в течение короткого промежутка времени

Поэтому, чтобы не получилось так, что из крана тонкой струйкой течет горячая вода, лучше обращать внимание на модели, имеющие мощность 3…3,5 кВт. Более высокие показатели также не стоит рассматривать, иначе расходы на электричество и на обслуживание электролинии не позволят в полной мере ощутить радость от сделанного приобретения

Также важно учитывать следующие моменты:

• способ монтажа;
• особенности управления работой устройства;
• наличие всех требуемых защитных элементов;
• эстетические характеристики оборудования (разнообразие предлагаемых моделей позволяет подобрать подходящий электрический прибор для любого стиля оформления помещения).

При выборе нужно учитывать ряд моментов Оборудование должно быть надежным и износостойким, выполненным из качественных материалов. Немаловажна также цена приобретения (стоит отметить, что стоимость устройств подобного типа совсем невелика, особенно по сравнению с накопительными нагревателями) и бренд, под которым он выпущен. Сегодня на рынке наибольшей популярностью пользуются модели, произведенные отечественными изготовителями и китайскими компаниями.

Таблица. Сравнение характеристик проточных приборов, монтирующихся на кран.

Наименование	Мощность, кВт	Максимальная температура воды, градусы	Давление, бар	Материал
UNIPUMP BEF-001-02	3	+60	0,4…5	Пластик
Instant Electric Heating Water Faucet Supretto	3	+60	0,4…6	Пластик с металлическими вставками
Акватерм KA-008	3	+60	0,4…7	Композитный пластик
Potato P0051	3	+60	0,4…6	Нержавеющая сталь
Atlanta ATH-7423 с душем	3	+85	0,4…6	Пластик

Достоинства и недостатки “проточников”

Среди преимуществ проточных нагревателей следует отметить несколько моментов:

• Обычно это компактные устройства, для них легче найти подходящее место.
• Для получения стабильного потока горячей воды не требуется отдельный резервуар.
• Электроэнергия расходуется только во время работы устройства.
• Прибор не сложно установить и эксплуатировать.
• Для установки не нужно делать дымоход.
• Работа прибора не зависит от характеристик приточно-вытяжной вентиляции.

Но выбирая проточный водонагреватель, следует помнить и о его недостатках. Для начала, “проточники” во время работы потребляют довольно большое количество электроэнергии, что неизбежно отражается в счетах за коммунальные услуги.

Кроме того, качество обогрева будет зависеть от того, сколько точек потребления горячей воды обслуживает обогреватель одновременно. Если таких точек много, а мощность устройства маловата, воды будет слишком мало, или она будет прогреваться недостаточно быстро.

Проточные водонагреватели отличаются компактными размерами, что заметно облегчает их монтаж

При установке важно соблюсти требования по характеристикам электропитания. Высокая потребляемая мощность требует соответствующих условий работы

Установка прибора мощностью более 8 кВт возможна лишь к современной трехфазной электрической сети

Высокая потребляемая мощность требует соответствующих условий работы. Установка прибора мощностью более 8 кВт возможна лишь к современной трехфазной электрической сети.

К сожалению, дома старой постройки не всегда оборудованы таким образом. В подобных условиях допускается монтаж проточных нагревателей мощностью до 6 кВт. Уточнить особенности своей электрической сети можно в ЖЭКе или у местного электрика.

Имеет значение и состояние проводки в доме. Разумеется, она должна быть исправной. Рекомендуется использовать для таких мощных приборов, как проточные нагреватели, высококачественный медный провод.

Сечение кабеля должно соответствовать мощности прибора. По этому вопросу так же можно проконсультироваться с хорошим электриком.

У приборов малой мощности есть существенный недостаток: они удобны для эксплуатации только в теплое время года, когда температура воды, поступающей из водопровода, составляет не менее 15 градусов. Маломощное устройство может повысить температуру воду еще на 25 градусов, т.е. до вполне комфортных 40 градусов.

Если поступающая к нагревателю вода по каким-то причинам не успевает прогреваться до нужного уровня, качество подогрева будет неудовлетворительным.

Существуют проточные водонагреватели, которые устанавливают прямо на мойку. В этом случае нет необходимости подводить к раковине отдельно трубы горячего водоснабжения

Попытки подключить устройство, рассчитанное на трехфазную сеть, к обычной электросети в 220 В может стать фатальным и для проточного водонагревателя, и для электрики, и даже для людей. Не стоит рисковать и устраивать в доме электроаварию. К частному домовладению, даче или коттеджу можно подвести сеть с необходимыми характеристиками.

Для этого следует обратиться в местную энергоснабжающую компанию и получить специальное разрешение – технические условия на подключение электроустановки.

С особенностями подключения и работы электрического проточного водонагревателя Electrolux мощностью 3,5 кВт можно познакомиться в следующем видеоматериале:
