Чертежи каминов: просто о сложном

Преимущества и недостатки угловых каминов

Перед другими вариантами создания каминов, угловые конструкции имеют неоспоримые достоинства:

  • благодаря их удобному расположению в помещении остается много свободного места;
  • значительно экономится топливо, поскольку осуществляется обогрев не одного помещения, а сразу нескольких;
  • наличие сильной тяги, связанной с конструкционными особенностями, способствует тому, что растопка происходит быстро, топливо интенсивно горит, а дымные газы не попадают в комнату.

К недостаткам угловых каминов из кирпича относится необходимость обустройства отдельного фундамента и незначительная теплоемкость.

Видео: угловой камин из кирпича своими руками

Угловой камин может полностью преобразить интерьер в вашем доме или на даче. Создать отопительный прибор под силу любому домашнему мастеру, надо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью. Поверьте, все финансовые, временные и физические вложения будут оправданы в первый же вечер, проведённый у собственного очага, под успокаивающие сполохи пламени и треск горящих поленьев.

  • https://derevyannie-doma.com/poleznoe/kamin-iz-kirpicha-svoimi-rukami-proekty-poshagovaya-instrukciya.html
  • https://masterim.guru/stroitelstvo/kamin-iz-kirpicha-svoimi-rukami/
  • https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/uglovoj-kamin-svoimi-rukami.html
  • http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/kamin-iz-kirpicha.html
  • https://v-teplo.ru/kamin-iz-kirpicha.html
  • https://teplospec.com/pechi-kaminy/poshagovaya-kladka-kaminov-iz-kirpicha-instruktsiya.html
  • https://kitchenremont.ru/dekor/kamin/kamin-svoimi-rukami-poshagovaya-instruktsiya-foto
  • https://dekoriko.ru/kaminy/iz-kirpicha-svoimi-rukami/
  • https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.


31645a5ab732723e3288a3142ba2e131.jpe 66abc9aa63ba679a7db6652699058198.jpe

В магазине можно приобрести готовые камины следующих видов:

  • Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
  • Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
  • Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
  • Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Подготовительный этап

Перед тем как приступить к строительству, нам понадобится порядовка камина углового и ряд дополнительных действий:

Подготовительный этап
Подробное описание
Создание наброска

Порядовка углового камина требует тщательной подготовки

На первом этапе вам понадобиться подготовить качественную и максимально подробную схему-чертёж, на которой будут отображаться все замеры, габариты и другие конструктивные особенности вашего отопительного агрегата.При отсутствии опыта в составлении плана, рекомендуется прибегнуть к помощи профессионала или взять уже готовый проект из данной статьи или других интернет-источников.

Выбор места расположения

Инструкция или так называемая схема, должна составляться исходя из размеров и особенностей выбранного для установки и размещения места.Выбирайте максимально большое и просторное помещение, с хорошим освещением, несколькими окнами и хорошей вентиляцией.
Обратите внимание на то, чтобы выбранный угол обзора был максимально полным и выгодным с точки зрения наблюдения за очагом и его работой.

Подготовка и закупка материалов

После того как схема печи полностью утверждена, необходимо нанести основные отметки отвечающие за ширину, высоту и глубину конструкции на стены и напольное покрытие. После чего, при необходимости внести определённые коррективы.Далее производится расчёт всех необходимых для монтажа и строительства материалов, смесей, деталей и фурнитуры

Поскольку работы будут проводиться своими руками, закупите кирпич и сцепляющую смесь с небольшим запасом.

Обустройство дымохода

После того, как «тело» камина будет готово, можно приступать к созданию дымохода. Его проход должен соответствовать расчетной величине. Сверху дымоход следует надежно защитить от попадания осадков. Для этих целей следует использовать широкий дымовой колпак, изготовленный из листового оцинкованного металлопроката.

Лучшего материала для дымохода, чем красный керамический кирпич, не найти. Вот что об этом думает один из участников нашего форума.

vinogradovskiyПользователь FORUMHOUSE

Преимущества у кирпичного дымохода немалые. Добиться образования конденсата в кирпичной трубе гораздо сложнее, нежели в сэндвиче – постараться надо. Возгорание сажи не страшно, нагрев внешней поверхности трубы на мансарде минимален или даже вовсе незаметен. Долговечность у правильно сложенной кирпичной трубы – многие десятилетия.

В качестве дымохода можно использовать оцинкованную трубу, изготовленную из жаропрочной стали. Такой дымоход делается многослойным (в результате получается своего рода «сэндвич), с трех сторон он закрывается гипсокартоном.

В те периоды, когда камин бездействует, любой дымоход становится причиной возникновения сквозняков. Для того чтобы избежать столь вредного явления, в шахту дымохода монтируются специальные задвижки (шиберы). Открываются они только тогда, когда топка «оживает», наполняя помещение приятным теплом.

Площадь сечения цилиндрического дымохода с площадью топливного портала должна иметь соотношение, равное 1:10.

Особое внимание следует уделить высоте наружной части дымохода:

  • если промежуток от конька до дымохода составляет менее 1,5 м, то дымоход должен быть выше конька не менее чем на полметра;
  • если расстояние от дымохода до конька более 1,5м, то верхний срез дымохода не должен быть ниже уровня конька.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

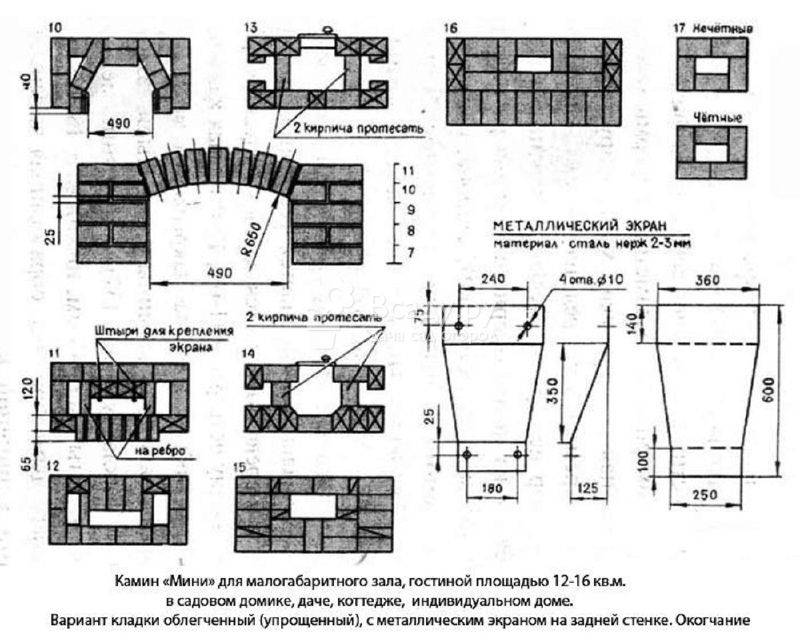

Чертежи угловых каминов

Как сделать угловые камины своими руками, проект и кладка

“).

Что касается параметров топливника, то соотношение его высоты и ширины – 2:3. Таким образом, размеры данного элемента конструкции будут равны 56х40 сантиметров. Глубина топливника исчисляется по отношению к его высоте с коэффициентом 0,5–0,3, а это 25–29 сантиметров.

При определении размера дымового отверстия учитывают площадь топливника, он должен быть в пределе от 1/10 до 1/15. В итоге при монтаже кирпичной трубы параметры ее отверстия составят 14х14 сантиметров. Круглая труба будет диаметром 10–13 сантиметров.

В этой статье рассматривается камин, имеющий высоту трубы от 3,5 до 4, 0 метра. С целью улучшения отражения тепла в конструкции предусмотрен монтаж заднего зеркала с наклоном. Над топливником для недопущения попадания сажи запроектирована укладка зуба.

Аксессуары

При создании определенного дизайна не может быть бесполезных нюансов, именно поэтому не стоит забывать про аксессуары. Это ручки на дверцах, которые могут быть выполнены в винтажном стиле. Декоративные решетки прямой и фигурной формы, устанавливающиеся перед входом топки, которые уносят нас в готическую эпоху. В таком ключе оформляются заборные решетки для воздуха, вентиляционные решетки и дефлекторы, через которые теплый воздух попадает в помещение.

Стекло, закрывающее очаг, может быть слегка тонировано. Подобный подход часто применяют в стиле хай-тек. У основания очага расположены приборы, необходимые для чистки и растопки настоящего каменного камина. Наличие поленницы дров для дровяного камина или ее муляжа для электрического камина дополняет общую картину масштабом и колоритом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:


Угловой камин

  • первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
  • первые два ряда являются основанием;
  • следует использовать кирпич без надломов, трещин, скол и других повреждений;
  • если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
  • огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
  • толщина шва при строительстве не должна быть выше 5 мм;
  • если между швами появились излишки смеси, ее нужно удалить до застывания;
  • необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
  • при строительстве следует использовать однородный раствор без комков;
  • раствор нельзя использовать для обмазывания камина внутри;
  • оптимальное время для строительства – лето или другой теплый период;
  • начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
  • дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

Материалы для кирпичного камина

Для кладки камина нужны следующие стройматериалы:

  1. Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
  2. Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
  3. Портландцемент. Потребуется материал марки 400.
  4. Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
  5. Дымовая заслонка.
  6. Колосники.
  7. Рубероид. Для обеспечения гидроизоляции.
  8. Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
  9. Глина. Желательно купить синюю. Она должна быть сухой или комками.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора

Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.


Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

  • Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
  • Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
  • Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
  • Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Несколько важных советов:


Угловой камин Аннушка дополнит интерьер дачи

  • Перед кладкой обработайте кирпич водой, чтобы из него вышел воздух.
  • Готовить раствор необходимо непосредственно перед кладкой. Для приготовления раствора используется глина, вода, песок и цемент. Допустимо использование специальных модификаторов, увеличивающих адгезию и скрепляющую силу раствора.
  • Готовый угловой камин нужно подготовить к эксплуатации. После сооружения его необходимо просушить на протяжении 1 месяца. Первый раз камин можно растопить на небольшое время и при малой температуре. Температура должна увеличиваться постепенно.

«Аннушка» создаст в вашем доме уют и приятную атмосферу.

Тонкости устройства дымохода

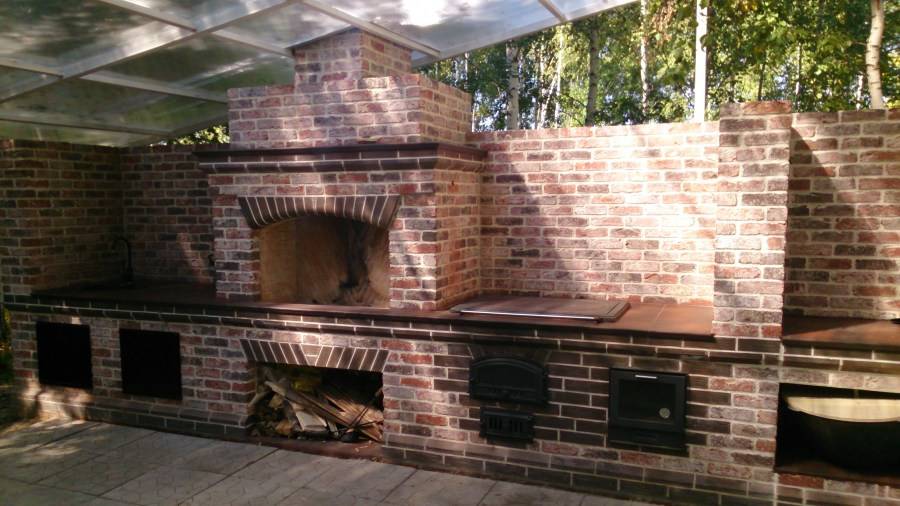

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

Основные принципы строительства

  1. Первый ряд кладут ребром, а последующие – плашмя.
  2. Основание делают минимум из двух рядов.
  3. Кирпич берут цельный, без сколов и трещин.
  4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
  5. Минимальная толщина шва – 5 мм.
  6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
  7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
  8. Монтаж делают в теплый период (весна или лето).
  9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.


Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.


Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

*Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи, руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

  • самым лучшим местом, чтобы построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
  • запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
  • если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды. На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

  1. Кладка красного печного кирпича.
  2. Кладка огнеупорного (шамотного) кирпича.
  3. Топочная дверца.
  4. Поддувальная дверца.
  5. Колосниковая решетка.
  6. Металлический бак для горячей воды.
  7. Металлический бункер для банных камней.
  8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды. Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

  • кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
  • кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
  • глина – 60 (кг)
  • глина тугоплавкая – 35 (кг)
  • песок – 32 (кг)
  • задвижка дымовая – 140 х 270 (мм)
  • дверка топочная – 250 х 205 (мм)
  • дверка поддувальная – 250 х 135 (мм)
  • чугунная колосниковая решетка – 250 х 252 (мм)
  • бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я. Коломакина.

1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.

2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки ряд. Согласно ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.

6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей :Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд. Согласно порядовке.

9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под , 11, 12-й ряд. Согласно порядовке.

13-й ряд. Согласно порядовке.

14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для металлического бункера для камней.

15, 16 ряд. Согласно порядовке.

17 ряд. В кирпичах вырезают пазы и устанавливают в них ряд. Закрывает дымовую печи для бани из кирпича конструкции Е.Я. Коломакина и схема порядовки рассмотрены в представленном материале. Справка:Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Схема камина

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

  • При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
  • Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Шамотный кирпич

Необходимо подготовить следующие материалы:

  • Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
  • Керамический кирпич для внешней облицовки.
  • Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
  • Дверцу из жаропрочного стекла.
  • Каминные решетки для отсечения горячего воздуха и направления его в помещение.
  • Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

Составляющие фундамента:

  • подушка утрамбованного щебня;
  • бетонная плита;
  • сваренные металлические уголки для укладки кирпича или блоков;
  • вертикальная гидроизоляция по бокам;
  • два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Проверять горизонтальность рядов нужно с помощью уровня.

Выполнение облицовки

Облицовка фальш-камина декоративным камнем

Внешне кирпичная каминная конструкция выглядит неприметно. Чтобы придать сооружению красивый вид, можно:

  • Оштукатурить поверхность. Штукатурный раствор накладывается через 14 дней – от влажного кирпича он может растрескаться после высыхания. Окрашивать штукатурный слой допускается огнестойкими красками.
  • Выполнить облицовку. Красиво смотрится искусственный или природный камень. Способность материала переносить колебания температур и аккумулировать тепло обеспечит комфортный микроклимат. Для создания рисунка стоит вдохновиться красивым фото.
  • Закрепить ГКЛ. Гипсокартонные листы фиксируются на металлический каркас, который приваривается к печи. Отделка покрывается лаком, ее легко мыть или очищать от пыли.
  • Выложить изразцы. При помощи жаропрочной плитки легко создать красивый мотив или остановиться на лаконичной однотонной облицовке.

Угловые модели камина сочетают возможности интерьерного предмета, обогрева помещения и создания уютной атмосферы. При понимании принципа порядовки, знания технологии работ конструкцию можно сложить самому. В квартире остановитесь на фальш-моделях или устройствах с эффектом живого пламени.

Дополнительные элементы

Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:

  • Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
  • Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке.

    Элементы камина

  • Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
  • Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
  • Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
