Какое должно быть давление в системе отопления частного дома

Определяемся с понятиями

Прежде всего, разберемся с основными понятиями, которые должны знать владельцы частных домов или квартир с автономным отоплением:

  1. Рабочее давление измеряется в барах, атмосферах или мегапаскалях.
  2. Статическое давление в контуре является постоянной величиной, то есть не изменяется при отключении отопительного котла. Статическое давление в системе отопления создается теплоносителем, циркулирующим по трубопроводу.
  3. Усилия, приводящие в движение теплоноситель, образуют динамическое давление, которое влияет на все компоненты системы отопления изнутри.
  4. Допустимый уровень давления – это то значение, при котором система отопления может работать без поломок и аварий. Зная, какое давление должно быть в котле отопления, можно поддерживать его на заданном уровне. А вот превышение этого уровня грозит неприятными последствиями.
  5. В случае неконтролируемых скачков давления в автономной системе отопления поломкам подвергается в первую очередь радиатор котла. Как правило, он может выдержать не более 3 атмосфер. Что касается батарей и труб, то, в зависимости от материала их изготовления, они могут справляться с большими нагрузками. Следовательно, выбор батареи необходимо делать, исходя из типа системы.

Нельзя однозначно сказать, какова величина рабочего давления в котле отопления, поскольку на этот показатель влияет еще несколько факторов. В частности, это длина отопительного контура, количество этажей в здании, мощность и число батарей, подключенных к единой системе. Точное значение рабочего давления вычисляется в процессе создания проекта с учетом используемого оборудования и материалов.

Так, норма давления в котле отопления домов на два или три этажа составляет примерно 1,5-2 атмосферы. В более высоких жилых домах допускается увеличение рабочего давления до 2-4 атмосфер. Для контроля желательно установить манометры.

Оптимальные показатели

Существуют общепризнанные среднестатистические нормы:

  • Для небольшого частного дома или квартиры с индивидуальным отоплением достаточно давления в пределах от 0,7 до 1,5 атмосфер.
  • Для частного домовладения в 2—3 этажа — от 1,5 до 2 атмосфер.
  • Для здания в 4 этажа и выше рекомендуются от 2,5 до 4 атмосфер с установкой дополнительных манометров на этажах для контроля.

Внимание! Для проведения расчётов важно понять, какая из двух видов систем устанавливается. Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой

Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой.

Закрытая — герметичная система отопления. В ней расположен закрытый расширительный сосуд особой формы с мембраной внутри, которая делит его на 2 части. Одна из них заполнена воздухом, а вторая — подсоединена к контуру.

Фото 1. Схема закрытой отопительной системы с мембранным расширительным баком и циркуляционным насосом.

Расширительный сосуд вбирает избыточную воду, когда её объем увеличивается при нагревании. Когда вода остывает и уменьшается в объёме — сосуд восполняет недостаток в системе, предотвращая её разрыв при нагревании энергоносителя.

В открытой системе бак расширения обязательно устанавливают в самой высокой части контура и соединяют, с одной стороны с трубой-стояком, а с другой — с трубой-сливом. Сливная труба страхует бак расширения от переполнения.

В закрытой системе расширительный сосуд можно установить в любой части контура. При нагревании вода поступает в сосуд, а воздух во второй его половине сжимается. В процессе остывания воды давление снижается, а вода под напором сжатого воздуха или другого газа возвращается обратно в сеть.

В открытой системе

Чтобы избыточное давление на открытую систему составило всего 1 атмосферу, необходима установка бака на высоте 10 метров от самой нижней точки контура.

А чтобы разрушился котёл, выдерживающий мощность 3 атмосферы (мощность среднестатистического котла), нужно установить открытый бак на высоту больше 30 метров.

Поэтому открытую систему чаще используют в одноэтажных домах.

А давление в ней редко превышает обычное гидростатическое, даже когда вода нагревается.

Потому и дополнительные предохранительные устройства, кроме описанной сливной трубы, не нужны.

Важно! Для нормальной работы открытой системы котёл устанавливают в самой низкой точке, а бак расширения — в самой верхней. Диаметр трубы на входе в котёл должен быть уже, а на выходе — шире

В закрытой

Поскольку давление значительно выше и меняется при нагревании, она обязательно должна быть оборудована предохранительным клапаном, который обычно для 2-этажного здания ставится на показатель 2,5 атмосферы. В небольших домах давление может оставаться в пределах 1,5—2 атмосфер. Если же этажность — от 3-х и выше, пограничные показатели до 4—5 атмосфер, но тогда требуется установка соответствующего котла, дополнительных насосов и манометров.

Наличие насоса даёт преимущества:

  1. Длина трубопровода может быть сколько угодно большой.
  2. Подсоединение любого количества радиаторов.
  3. Используют как последовательную, так и параллельную схему подключения радиаторов.
  4. Система работает при минимальных температурах, что экономно в межсезонье.
  5. Котёл работает в щадящем режиме, так как принудительная циркуляция быстро двигает воду по трубам, и она не успевает остыть, доходя до крайних точек.

Фото 2. Измерение давления в отопительной системе закрытого типа при помощи манометра. Прибор устанавливается рядом с насосом.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

  1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
  2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
  3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: “Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения”).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Растет давление в системе отопления – как выяснить причину

Проверяя время от времени показания манометров, вы можете заметить, что давление внутри системы возрастает. Это может происходить по нескольким причинам:

  • вы повысили температуру теплоносителя, и он расширился,
  • движение теплоносителя остановилось по какой-то причине,
  • на каком-либо участке контура перекрыта задвижка (клапан),
  • механическое засорение системы или воздушная пробка,
  • в котел постоянно поступает дополнительная вода из-за неплотно закрытого крана,
  • при монтаже не соблюдены требования к диаметрам труб (больший на выходе и меньший на входе в теплообменник),
  • чрезмерная мощность или огрехи в работе насоса. Его поломка чревата губительным для контура гидроударом.

Соответственно необходимо выяснить какая из перечисленных причин привела к нарушению рабочей нормы и устранить ее. Но бывает, что система месяцами работала успешно и вдруг произошел резкий скачок, а стрелка манометра ушла в красную, аварийную зону. Такую ситуацию может спровоцировать закипание теплоносителя в баке котла, поэтому нужно максимально быстро снизить подачу топлива.

Современные приборы индивидуального отопления оснащены обязательным расширительным баком. Он представляет собой герметичный блок из двух отделений с резиновой перегородкой внутри. В одну камеру поступает подогретый теплоноситель, во втором остается воздух. В тех случаях, когда вода перегревается и давление начинает расти, перегородка расширительного бачка сдвигается, увеличивая объем водяной камеры, и компенсирует перепад.

На случай закипания или критического скачка в котле предусмотрены обязательные предохранительные клапаны сброса. Они могут находиться в расширительном бачке или на трубопроводе сразу на выходе из котла. При аварийной ситуации часть теплоносителя из системы через этот клапан выливается, спасая контур от разрушения.

В хорошо продуманных системах есть и перепускные клапаны, которые в случае засора или иной механической закупорки основного контура, открываются и запускают теплоноситель в малый контур. Эта система безопасности защищает оборудование от перегрева и поломки.

Нужно ли объяснять, как важно следить за исправностью этих элементов системы. При малом объеме или нарушении давления внутри расширительного бачка, а также утечках теплоносителя через микротрещины, возможны даже существенные перепады давления в системе

Как рассчитать

Вычисление напора в отопительной системе необходимо по двум причинам: для обеспечения циркуляции теплоносителя и для предотвращения разгерметизации некоторых элементов контура вследствие превышения их рабочего давления.

Справка. Максимальное рабочее давление указывается на самих компонентах или в паспорте к ним. Например, для полипропиленовых труб это 4—6 атм, для многих чугунных радиаторов — 5 атм. Расчётный напор не должен превышать допустимого напора самого «слабого звена» отопительного контура.

Чтобы теплоноситель передвигался по трубопроводу, необходимо создать динамическое давление больше статического:

  • В схеме с естественной циркуляцией — немного превышает уровень статического.
  • При принудительной циркуляции, динамическое значение должно быть как можно больше статического для получения максимального КПД.

Для определения гидростатического давления подойдёт формула p = ρgh, или, упрощая для воды — p = 10000h, где h — высота водяного столба в отопительной системе.

Рабочее давление определяется как сумма статического давления на заданной высоте контура и динамического, создаваемого насосом или процессом конвекции. Максимальное воздействие на трубы создаётся в самой нижней точке системы, в верхней же оно минимально.

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

  • в коллекторе группы безопасности;
  • на разветвляющих и собирающих коллекторах;
  • непосредственно возле расширительного бака;
  • на смесительно-расходных устройствах;
  • на выходе циркуляционных насосов;
  • у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

  • нагреве теплоносителя;
  • нарушении циркуляции;
  • включении подпитки;
  • засорении трубопроводов;
  • появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Периодичность замены теплоносителя

Закрытая система отопления с подключением к водопроводу

В течение отопительного сезона даже изначально качественный теплоноситель постепенно теряет свои свойства. Это связано с периодическим изменением его температуры, в результате чего происходит выделение осадка (для воды) или изменение вязкости вещества (синтетические теплоносители). Если вовремя не выполнить заполнение системы отопления теплоносителем, то могут произойти следующие негативные моменты:

  1. Уменьшение КПД в работе отопления. Это является следствием снижения эффективности теплопередачи из-за наличия в жидкости сторонних элементов – известкового осадка и ржавчины.
  2. Вероятность выхода из строя котла отопления, радиаторов и запорной арматуры. Только заполнив отопление теплоносителем можно избежать подобные проблемы. Это связано с постепенным насыщением воды кислородом, в результате чего увеличивается пенообразование и значительно ускоряются коррозийные процессы на внутренней поверхности стальных элементов системы.

Своевременное заполнение водой закрытой системы отопления может быть разным по времени. Все зависит от состава теплоносителя и температурного режима работы котла. Для дистиллированной воды оптимальная периодичность замены составляет 1 год, т.е. перед каждым отопительным сезоном. В случае использования теплоносителей на основе этиленгликоля, пропиленгликоля или глицерина время службы составляет от 3 до 7 лет. Оно зависит от концентрации химических компонентов – чем их больше в общем объеме, тем дольше будет служить жидкость.

Однако перед тем как заполнить водой закрытую систему отопления, нужно определиться с видом теплоносителя – будет это обычная Н2О или усовершенствованные жидкости.

Периодичность замены и доливки жидкости в отопительную систему

Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:

  • В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.
  • Появление течи – необходимо слить воду и провести ремонт.
  • Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.

Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.

Зачем сливать воду из домашней системы

Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.

После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

  1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
  2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
  3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

  1. Котел. Выполняет нагрев теплоносителя.
  2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
  3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
  4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
  5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

  • площадь многоквартирного дома;
  • удаленность от котельной;
  • тип трубопровода;
  • диаметр трубопровода;
  • мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Выбор и установка расширительного бака

Основным способом поддерживать стабильное давление в системе отопления является установка расширительного бака. Это герметичный непроточный сосуд, внутри которого установлена груша, наполненная воздухом под определённым давлением. Поскольку воздух может сжиматься, такой демпфер способствует сглаживанию колебаний динамического давления.

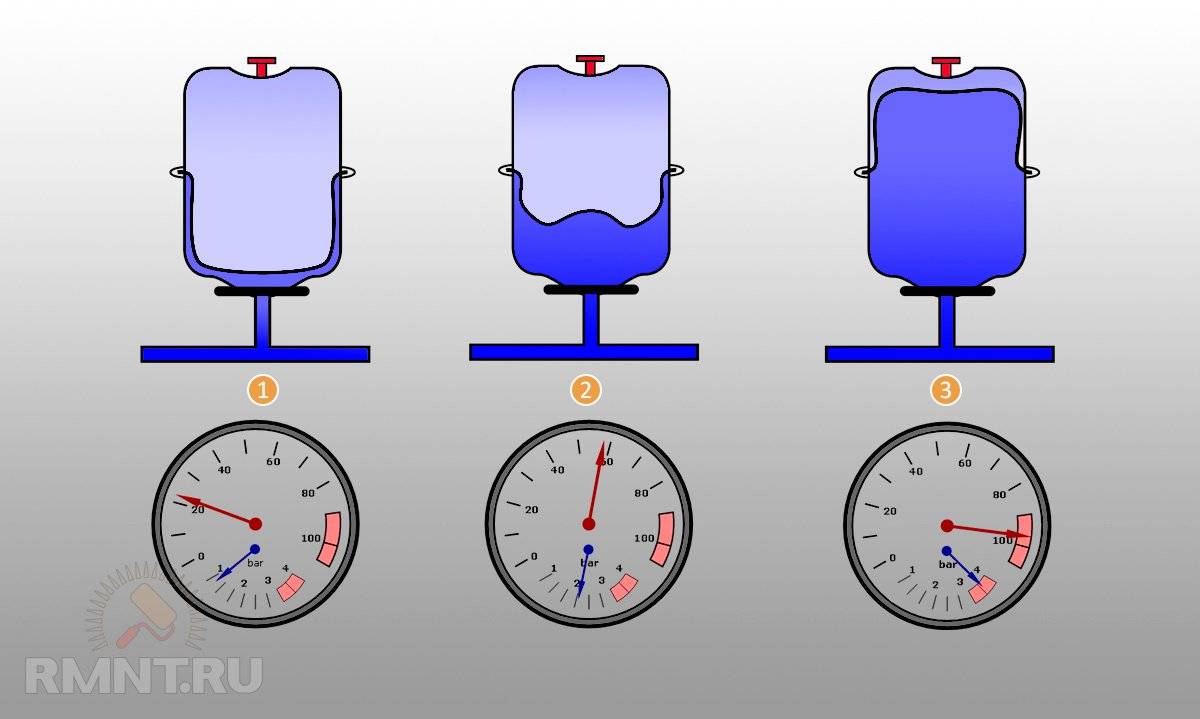

1 — состояние системы отопления перед наполнением теплоносителем; 2 — нормальный режим работы системы отопления; 3 — избыточное давление как результат перегрева теплоносителя

Чтобы расширительный бак работал как положено, его объём должен быть достаточно высоким. Также следует учитывать рабочее расчётное и предельное давление в системе, которое определяется паспортными данными котла. Так, указанный минимум в 0,3–0,5 бар необходим для стабильной работы теплового узла, в то время как предел порядка 1,2–1,5 бар ограничивает разрушительное действие давления на теплообменник. Указанные величины взяты с примера большинства бытовых котлов мощностью до 15 кВт, для более производительных котлов действуют более высокие значения. Определить рабочее давлением системы можно в процессе проведения гидравлического расчёта, искомое значение зависит от гидродинамического сопротивления труб, нагревательных приборов и арматуры.

Объём бачка определяется водоизмещением системы, тепловым расширением теплоносителя и предельным давлением. В первом приближении вместимость бачка должна составлять порядка 0,07–0,1 объёма теплоносителя. Более точное значение находится по формуле (Vт * β) / К, то есть произведением полного объёма теплоносителя на коэффициент его расширения, делённым на рабочий коэффициент бачка. Последний определяется разницей между предельным и рабочим давлением, разделённой на предельное давление, к которому добавлена единица: (Р max — P раб)/(Р max + 1). При этом рабочее давление измеряется в верхней точке системы (на группе безопасности) и должно быть близким к атмосферному при высоте водяного столба до 4–5 м.

Не имеет практической разницы место установки закрытого расширительного бака. Чтобы гарантировать эффективную работу устройства при различных режимах использования теплосети, бак устанавливают в зону наивысшего статического давления, то есть в самой низкой точке системы, в удобном для обслуживания месте. Бачок врезается через тройник в магистральный возвратный трубопровод, подключение проводится через запорный шаровый кран.

Как поднять или снизить давление в отопительной системе

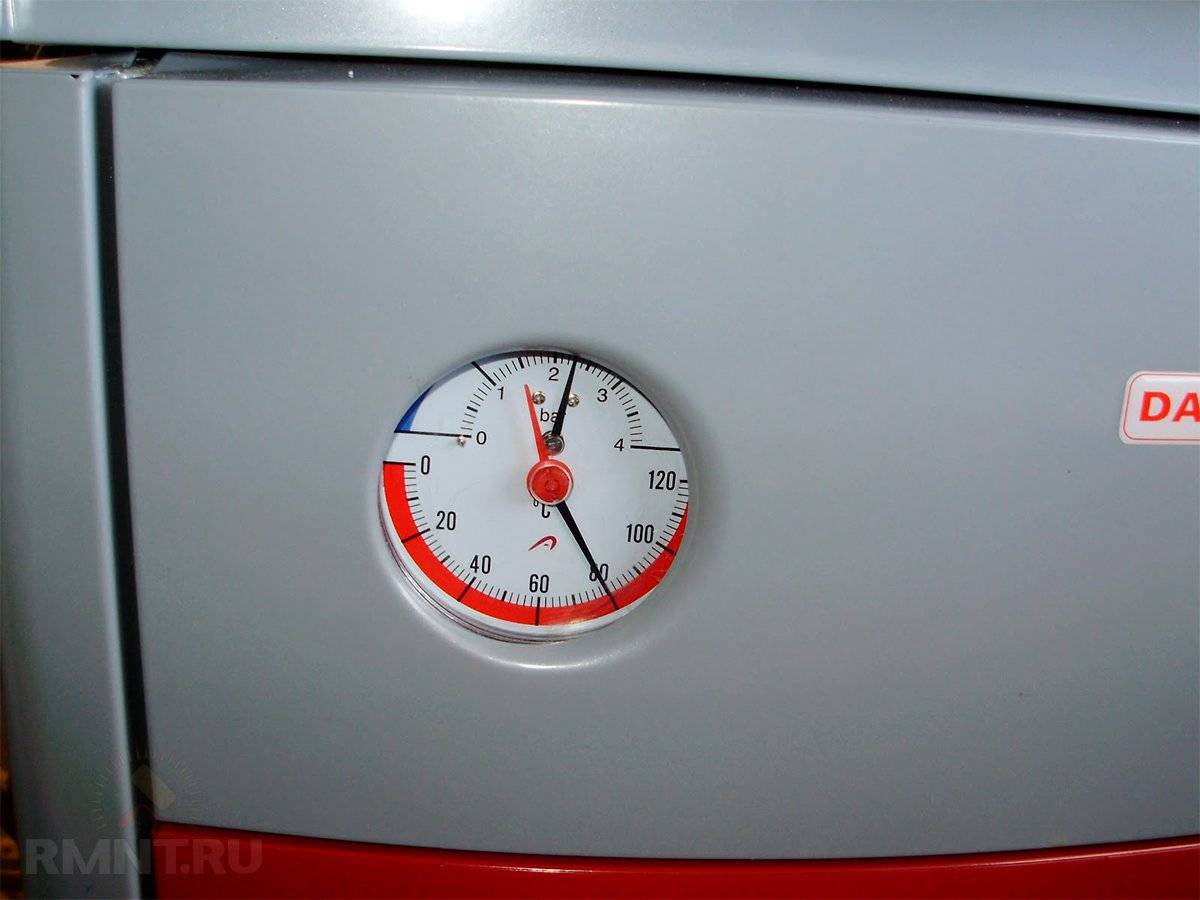

Следить за манометром нужно регулярно. Он имеет несколько зон:

  • Белая зона — напор падает.
  • Зеленый сектор — показатель в норме.
  • Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов. Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

  • Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
  • Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
  • После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

  • Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
  • Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
  • Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

  • Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
  • Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
  • Гидроудар, приведший к неисправности битермического теплообменника.
  • Нарушение целостности расширительного бака.
  • Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

  • Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
  • Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
  • Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
  • Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Давление в закрытой системе

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

  1. степень изношенности оборудования котельной;
  2. удаление жилого дома от котельной;
  3. расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
  4. размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
  5. степень износа батарей отопления.
