Дровяная печь с водяным контуром – преимущества

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

https://youtube.com/watch?v=GBxHKPlkty4

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Принцип работы прибора

Новое отопительное устройство может применяться для производственных помещений или магазинов, для отопления жилых зданий, еще строящихся домов, дач, оранжерей, гаражей или мастерских. Еще одна потенциальная область применения булерьянов — сушка пиломатериалов. Этот вариант использования агрегатов позволяет добиться снижения себестоимости продукции благодаря безотходному производству (опилки — в топку).

Как работает булерьян?

Особенность булерьяна — максимально возможная теплоотдача, а достигается этот результат благодаря принципу работы, который отличается от функционирования классической буржуйки.

  1. Сначала в топку загружают нужный объем дров. После розжига с помощью специальной смеси или бумаги ограничивают приток свежего воздуха к камере.
  2. При недостатке кислорода дрова не сгорают моментально, а медленно тлеют, вырабатывая горючий газ, который поступает в верхний отсек.
  3. Во второй камере происходит «доработка» продукта пиролиза — воспламенение газа благодаря вторичному притоку воздуха.
  4. Тепло, образовавшееся в процессе тления и остаточного сгорания топлива, поступает в помещение.

КПД качественно сделанного булерьяна может достигать 90%. При правильном расчете мощности агрегата подкладывать топливо хозяевам придется всего несколько раз в сутки (2-3). Уникальность канадского устройства состоит в том, что он может работать как замена нескольким приборам. Булерьян может выполнять функции обычной печи, газогенератора или калорифера.

Режимы работы устройства

Такие устройства относятся к отдельной категории — к «печам длительного горения». Отопительные приборы умеют работать в двух режимах — растопки и газификации.

Режим растопки

В этом случае главная задача — разогрев прибора до необходимой температуры. Благодаря интенсивной конвекции (движение нагретого/остывшего воздуха) помещение очень быстро прогревается. После наполнения топки топливом ее дверцу закрывают, заслонку полностью открывают, обеспечивая приток воздуха.

Температура в топочном отсеке поднимается до 700-800°, прогревая встроенные воздуховоды-трубы. На выходе температура воздушных масс достигает 130-140°. У этого режима есть недостаток: это недостаточно высокий КПД. Поэтому сразу после растопки булерьян переводят в режим длительного горения.

Режим газификации

Перевод в этот вид работы обычно происходит через полчаса после растопки печи. После того как сгорит первая партия топлива, в камеру снова загружают дрова, но теперь максимально плотно: между крупными чурками укладывают мелкие элементы. Затем дверцу «запечатывают», и ограничивают поступление воздуха, одновременно закрывая заслонку.

В этом режиме практически полностью прекращается горение топлива: оно начинает медленно тлеть, выделяя газы, которые направляются во вторую камеру. В ней они смешиваются с поступающим воздухом, и загораются. Температура в этом отсеке невелика: она составляет 200-300°, на выходе из него значение понижается до 55-60°.

При полной, плотной загрузке отсека булерьян способен проработать 10-12 часов без новой порции «пищи». Время зависит лишь от вида топлива — от породы дерева: чем она тверже, тем реже требуется закладка.

Печи с водяным контуром

Еще не так давно булерьяны можно было использовать только в качестве локальных отопительных приборов. Одно устройство было способно обогреть только одно помещение. Чтобы восполнить пробел, были придуманы устройства с водяным контуром. Их называют аквабуллерами. При самостоятельном изготовлении можно использовать два решения:

  • «переназначить» все трубы булерьяна, полностью переделать печь под водяное отопление: воздуховодов в классическом варианте восемь;
  • предпочесть комбинированное оборудование: только часть труб сделать водяным контуром, а остальные оставить «как есть».

Еще одна альтернатива — подведение дополнительного контура, поэтому недостатка в решениях нет. Такие агрегаты логично использовать, если:

  • здание имеет несколько комнат или этажей, которые невозможно прогреть одним-двумя приборами;
  • дом не имеет доступа к централизованной системе отопления;
  • стоимость отопления высока, а цена топлива приемлема;
  • часто возникают проблемы с центральным отоплением;
  • дом не предназначен для постоянного проживания.

Использование таких комбинированных устройств разрешено, однако этот вариант остается не слишком популярным. Исключение — оборудование, работающее на дачных участках.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Материал

Обычно при возведении печей используется кирпич. Его характеризует ряд особенностей. Такая конструкция отличается большим весом (от 1.5 до 10 т), требует подготовленного, прочного фундамента. Из-за массивности агрегата, теряется много полезного пространства в помещении.

Оптимальный вариант монтажа – когда дом еще строится. В таком случае легче все продумать и оптимально расположить схему. Проектирование в уже готовом жилье создает трудности: приходится создавать прочную основу.

Кирпичная печь с водяным отоплением долго нагревается, но и медленней отдает тепло. Благодаря этому комнаты сохраняются теплыми на много часов.

Альтернатива кирпичу – сталь, из нее изготавливают «буржуйки». Нюансы таких конструкций:

  • Легкий вес (100-300 кг) и компактность, не требуют много места, их можно ставить на обычный пол;
  • Устанавливаются не только на стадии строительства, но и в построенных домах;
  • Корпус быстро нагревается, и быстро отдает тепло, поэтому владельцу придется чаще топить.

Дополнительный электрический подогрев системы


Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

Как сделать паровое отопление в частном доме, схема

Печное паровое отопление можно выполнить своими руками. Некоторые знания и, самое главное, инструмент необходимы, но приобрести их, не велика проблема:

  1. Печь должна располагаться в том месте, где она не будет мешать проживающим. И дело не в том, что она потребует для себя свободного пространства. Подкидка дров или засыпка угля – иногда дым вырывается наружу и тогда риск впитать в себя «дымный аромат» очень велик.
  2. Если придется выбирать между стальной трубой и пластиковой, то лучше остановиться на первом варианте. Металлический трубопровод для печного отопления наиболее приемлем, так как экономичность в данном случае не идет в сравнение, если бы применялся газ или жидкое топливо. Поэтому можно увеличить диаметр трубопровода, тем самым увеличивается объем теплоносителя. Но только увеличивается и площадь металла, от которого будет исходить тепло. Так что есть смысл задуматься над этим.
  3. Печь изготавливается из металла или из огнеупорного кирпича. Оба варианта успешно себя зарекомендовали. Но отличия есть и для некоторых они могут быть принципиальными. Например, металлическая печь намного быстрее остывает после того, как догорела последняя партия дров или угля. Кирпич намного дольше удерживает тепло: если даже печь затухает вечером, то утром будет чувствоваться температура около 30-40 градусов на поверхности кирпича. Для парового отопления это особой роли не сыграет, но если печь отапливает собой отдельную комнату, то лучше смотреть в сторону кирпича.

    Контуры водяного отопления монтируемые в печь

  4. Установка циркуляционного насоса поможет решить сразу две проблемы. Во-первых, при проектировании парового отопления схема расположения радиаторов, их высота, наклон подающей и обратной трубы – все это становится второстепенным и таким, что не имеет принципиального влияния. Во-вторых, насос позволить быстрее переносить теплоноситель, а значит, экономится время полного его нагрева.
  5. Не стоит пренебрегать расширительным бачком – он необходим обязательно для целостности всей паровой системы и дома в том числе. Нагревание дровами может быть эффективнее, чем другими видами топлива. Теплоноситель увеличивается в объеме и «избытку» нужно куда-то перенаправляться. Таким местом и станет расширительный бак, который в условиях частного дома без труда можно разместить на чердаке. Только в таком случае его необходимо утеплить.
  6. Дрова являются самым дешевым видом топлива. Но для большей эффективности парового отопления лучше применять твердые породы. В таком случае дрова будут гореть продолжительное время, а при упомянутой особенности – отсутствия автоматики – это будет очень полезно для проживающих. К таким породам, которые к тому же очень легко достать, принадлежит акация. Она не только твердая порода, но и такая, которая может гореть практически сразу после распила. Отсутствие обилия сока в этой породе древесины приводит к тому, что необязательно искать сухую акацию.

Паровое отопление посредством печи – вариант дешевый, хоть и со специфическими особенностями. Однако этот вариант прошел апробацию временем и крайне успешно себя зарекомендовал. Так что отбрасывать его сходу не стоит.

Без хорошего отопления жить в загородном доме в зимний период вряд ли будет комфортно. Суровые и затяжные зимы в нашей стране вынуждают владельцев частных домов обеспечить помещение эффективной системой обогрева. При этом каждый желает установить такую систему, которая к весне не разорит семью. По отзывам многих владельцев особняков паровое отопление в частном доме от печи на дровах – оптимальный и достаточно экономичный вариант.

Паровое отопление на протяжении многих лет используется для отопления больших и компактных домов. Такая система имеет ряд преимуществ, среди которых такие:

  1. Высокая эффективность.
  2. Надежность и долговечность.
  3. Простота установки и использования.

В современных домах можно использовать паровое отопление, реализованное по разным схемам, а именно:

  • одноконтурная – используется для обогрева помещений в частном доме;
  • двухконтурная – позволяет обогреть дом любых размеров и одновременно обеспечить помещения горячей водой.

Важной особенностью отопления от печи на дровах является циркуляция теплоносителя, которая может осуществляться принудительно с помощью насоса, а также естественным или гравитационным способом. Многие для экономии устанавливают систему с естественным способом циркуляции, при котором тяжелая холодная вода опускается в нижнюю часть системы, а горячая и более легкая устремляется вверх. Многие для экономии устанавливают систему с естественным способом циркуляции

Многие для экономии устанавливают систему с естественным способом циркуляции

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

  • металлическими – стальными или чугунными;
  • кирпичными;
  • комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
  • Небольшие размеры.
  • Простота в эксплуатации и обслуживании.
  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
  • Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб. м

помещения требуется печь мощностью 1 кВт

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Самодельные газогенераторные агрегаты

Самодельные варианты газогенераторов, сделанных с учётом всех правил, тоже имеют право на жизнь, наряду с промышленными моделями. Основное требование к таким котлам — устройство двух камер сгорания.

Часто в качестве корпуса самодельной печи длительного горения с водяным контуром домашние мастера используют обыкновенную металлическую бочку соответствующего размера. Можно сварить его самостоятельно из прочного металлического листа.

К корпусу прикрепляют трубу из стали. Камеру разделяют колосниковой решёткой. Для подсоединения к водяному контуру устанавливают теплообменник. Корпус желательно покрасить огнеупорным красящим раствором.

Достоинства и недостатки

Дровяная печь с водяным контуром станет надежным отопительным прибором для здания, не подключенного к газовой магистрали. Давайте рассмотрим, в чем заключаются преимущества данного оборудования:

  • Возможность организации отопления в многокомнатных домах – без использования воздуховодов и самодельных кирпичных печек;
  • Эффективная доставка тепла в другие комнаты – водяное отопление отличается высокой эффективностью и хорошо справляется со своими обязанностями. Обыкновенная вода, обладая большой теплоемкостью, может переносить тепло на большие расстояния;
  • Простота подключения – достаточно установить печку с водяным контуром в выделенном помещении, после чего развести трубы по другим комнатам;
  • Не нужно разрешение на ввод в эксплуатацию – этим печи с водяным контуром выгодно отличаются от газового оборудования;
  • Довольно высокий КПД – в некоторых моделях его показатель достигает 80% и даже выше.

Есть и некоторые недостатки:

Наличие водяного контура позволяет прогревать дальние комнаты куда эффективнее классической печи.

  • Необходимость хранения большого количества дров – такая необходимость возникает тогда, когда люди в доме проживают постоянно;
  • Дровяная печь с водяным контуром нуждается в регулярной чистке – из нее необходимо убирать золу, также нужно чистить дымоход;
  • Любые твердотопливные печи нуждаются в постоянном контроле – необходимо следить за температурой в контуре и подкладывать в топку все новые порции дров;
  • Отсутствие регулировки температуры в большом диапазоне.

Последний недостаток компенсируется в пиролизных печах с водяным контуром.

Варианты конструкций кирпичных печей с отопительным контуром

Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:

  • наличие другой ОС;
  • площадь помещения;
  • сезон проживания.

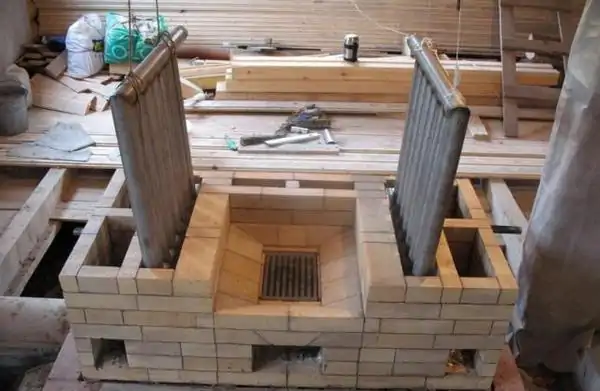

Фото 1. Постройка кирпичной печи с водяным контуром. Внутрь монтируется теплообменник, изготовленный из труб.

Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.

В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.

Теплообменник из труб

Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок. Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.

Теплообменник из листов стали

В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.

Фото 2. Теплообменник для кирпичной печи, изготовленный из листов стали. С двух сторон устанавливаются трубы для горячей и холодной воды.

В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.

Водяная рубашка из батареи

Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему. Плюс такого подхода — отсутствие затрат на изготовление и материалы.

Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.

Фото 3. Теплообменник для кирпичной печи, изготовленный из старой чугунной батареи. Конструкция устанавливается не в топочной камере.

Разновидности регистров

Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.

Дровяную печь с водяным контуром можно врезать в готовую систему отопления

Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:

  1. Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
  2. Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
  3. Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.

Регистры можно сделать своими руками

Монтаж газогенератора

Устанавливают агрегаты поближе к стене, так как выходной патрубок для дымохода обычно расположен сзади. У котлов промышленного производства имеются ножки, которые можно регулировать по высоте. Это значительно облегчает процесс подключения котла к дымоходу.

Следует особенно внимательно выполнять установку твердотопливных печей длительного горения с водяным контуром в загородных деревянных домах. Стену, где будет стоять газогенератор, нужно обязательно закрыть огнестойким материалом.

Большой плюс таких агрегатов в том, что их можно подключить к уже имеющейся системе водяного отопления, которая работает от электрических или газовых приборов. Печка на дровах с водяным контуром станет прекрасным резервным источником тепла в случае необходимости.

Сейчас можно купить отопительные котлы, которые по дизайну выглядят как обычный камин. Однако принцип работы такой же, как и у газогенераторных агрегатов с теплообменниками. Таким образом, они могут выступать и как красивый предмет интерьера.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Простая классификация отопительных печей

Чтобы полноценно вести беседу на тему, посвященную конкретному виду отопительных печей, необходимо предоставить информацию о существующих аналогах, обеспечивая тем самым возможность сравнения. Однако классификация всех печей в ее истинном понимании достаточно сложная, поэтому представим ее в упрощенном виде.

  • По виду топлива. В таком разделении отмечают отопительные печи, работающие на угле, дровах, пеллетах, газе. КПД для однотипных устройств, использующих разное топливо, различно. Выше всех оно у газовых печей, но дрова являются в некоторых случаях самым доступным материалом.
  • По материалу конструкции. Иногда такая классификация важна, поэтому следует выделить кирпичные печи, чугунные печи или комбинированные. Наиболее эффективными считаются металлические конструкции, так как они позволяют отвести максимальное количество тепла в отапливаемое помещение.
  • По эффективным технологиям. Дровяная печь сама по себе обладает низким КПД. Поэтому приходится применять различные конструктивные решения для увеличения теплоотдачи, это технологии длительного горения, пиролиз.

Многофункциональное устройство

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
