Двухконтурный электрический котел: как работает устройство системы обогрева дома

Двухконтурные электрические котлы – плюсы и минусы

Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.

При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.

Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.

Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.

И все же главным преимуществом изделия является компактность и доступный монтаж.

Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.

Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.

А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!

Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.

Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания – это надежное подключение котла к электричесокй сети.

В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.

Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.

На каком производителе остановиться

На рынке предлагается широкий выбор электрических котлов от разных производителей. Однако наибольшим спросом пользуется продукция от европейских брендов, поскольку она характеризуется экономным расходом электроэнергии, безопасностью использования и надежностью.

Источник фото: rajainmaki.wordpress.com

На этапе производства компании задействуют инновационные технологии, способствующие максимальной защите нагревателя от накипи. Особого внимания заслуживает энергосберегающий электрический котел Vaillant (Вайлант), который можно установить как в частном доме, так и в квартире.

Среди популярных моделей отечественного производства выделяют:

1. Эван Ecowatti.
2. ТермоСтайл ЭПН.
3. Savitr Premium.

В списке лучших зарубежных агрегатов находятся модели ACV E-tech S, Jaspi Fill-B и Wespe Heuzung Kombi.

Перечисленные модели принадлежат к премиум-сегменту и соответствуют передовым стандартам безопасности и экономичности.

Последовательность работ

Схема установки обогревательного устройства выполняется по определенному алгоритму. От того, насколько точно исполняется эта схема, зависит надежность работы оборудования в будущем.

В общий комплект входят:

• электрический котел;
• термодатчики;
• батареи;
• запорная и сливная арматура;
• бачок расширительный;
• насос для циркуляции теплоносителя;
• фильтр.

Работы начинаются с разметки и монтажа. Устройство должно находиться подальше от водопроводной трубы для того, чтобы при протечке не возникло короткого замыкания. Установка оборудования осуществляется с использованием дюбелей или болтов, причем поверхность следует разровнять как по горизонтали, так и по вертикали. Для напольных аппаратов понадобится специальный поддон.

Следующее, что нужно сделать — подключиться к системе, для чего нужно перекрыть поступление воды кранами. Присоединение осуществляется переходниками и муфтами.

Затем наступает черед электрики. В ее составе автомат-выключатель и устройство защищенного отключения нужных номиналов. Правильное подключение подразумевает наличие заземление. Проводка укладывается в кабельные каналы, защищенные кожухами. Сечение проводов должно соответствовать мощности оборудования.

Для электрического котла неообходим автомат-выключатель

Лишь по окончании работ с электрической частью схемы можно начинать тестировать работу электрокотла.

Обратите внимание! Подобные аппараты отзывчивы даже к незначительным скачкам напряжения в электросети, а значит, использование стабилизатора обязательно

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры. Как сделать обвязку котла, смотрите подробное видео:

Лучшие электрические котлы цена-качество (на 220 В)

В этой категории представлена техника, которая работает от стандартной бытовой сети 220 V (одна фаза). При подключении рекомендуется проверить соответствие поперечного сечения проводки заявленной максимальной мощности. Аналогичные ограничения учитывают при выборе автомата. Рекомендуется использовать отдельное защитное устройство, чтобы предотвратить повреждение оборудования в процессе эксплуатации.

1. ЭВАН Warmos-IV-6 6 кВт одноконтурный

Популярная модель электрического котла от ЭВАН занимает четвертую позицию в ТОПе с учетом суммарной оценки функциональных параметров. Эту модель наиболее часто выбирают для частного дома или квартиры. Уменьшенный нижний уровень настройки (от +5°C) позволяет использовать оборудование для питания системы теплых полов. Точное поддержание заданной температуры с применением внешнего термостата позволяет экономно расходовать электроэнергию. Специальные схемотехнические решения обеспечивают работоспособность котла при значительном падении напряжения в сети 220 V. Предусмотрена защита от повреждения при заморозках.

Плюсы:

Минусы:

вес – 15 кг.

2. Protherm Скат RAY 9 KE /14 9 кВт одноконтурный

Этот одноконтурный электрический котел Protherm Скат подойдет для небольшого частного дома, так как в максимальном режиме обеспечивает тепловую мощность до 9 кВт при КПД 99,5%. При оценке стоимости следует учесть наличие следующих компонентов:

1. электронного управления с подключением к внешнему термостату;
2. циркуляционного насоса;
3. воздухоотводчика;
4. расширительного бака емкостью 8 л;
5. защитного устройства от замерзания;
6. термометра;
7. автоматизированной системы диагностики неисправностей.

Котел рассчитана на подключение к водопроводу с напором не более 3 бар. Однако при чрезмерном повышении давления повреждение предотвратит встроенный предохранительный клапан. Цена модели около 30000 рублей.

Плюсы:

• лучший отопительный электрический котел по функциональной комплектации;
• надежность в работе (из отзывов);
• наличие самодиагностики;
• экономичное потребление электроэнергии;
• удобство и точность управления;
• минимальный уровень шума.

Минусы:

 высокая цена (частично оправдана хорошим оснащением в базовой комплектации).

3. Рэко 6П 6 кВт одноконтурный

Эта модель занимает высокую позицию в списке лучших электрокотлов не только по безупречному внешнему виду. Удобная возможность программирования рабочих режимов. При необходимости – допустимо подключение внешних управляющих устройств. Котёл подходит для питания теплых полов, так как в нижнем регистре предусмотрена регулировка температуры от +10°C до +35°C (максимум +85°C). Автоматика защищает оборудование от перегрева и замерзания.

Плюсы:

• современный дизайн;
• программирование температурных режимов;
• возможность подключения «теплого пола».

Минусы:

существенные недостатки по отзывам покупателей отсутствуют.

4. Ferroli LEB 6 6 кВт одноконтурный

Этот 6-киловатный котёл выполняет свои функции в автономном режиме без тщательного контроля со стороны пользователей. Специальными устройствами обеспечена защита от следующих неблагоприятных ситуаций:

1. замерзания;
2. блокировки циркуляционного насоса;
3. перегрева;
4. образования в теплообменнике газов;
5. повышения давления.

Температура теплоносителя поддерживается в диапазоне от +30°C, поэтому допустимо подключение только стандартных радиаторов отопления. Цена около 35000 рублей.

Плюсы:

• экономичный котел в хорошей комплектации;
• удобное электронное управление с информационным дисплеем;
• универсальное подключение к сети 220 V / 380 V;
• объемный расширительный бак (10 л);
• лучшее качество сборки и комплектующих;
• точность в работе и стабильное поддержание температуры;
• насос, воздухоотводчик и другие функциональные компоненты в базовой комплектации.

Минусы:

• солидный вес (28,6 кг);
• не подходит для подключения теплого пола.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

https://youtube.com/watch?v=2M_qMJoszUs

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;

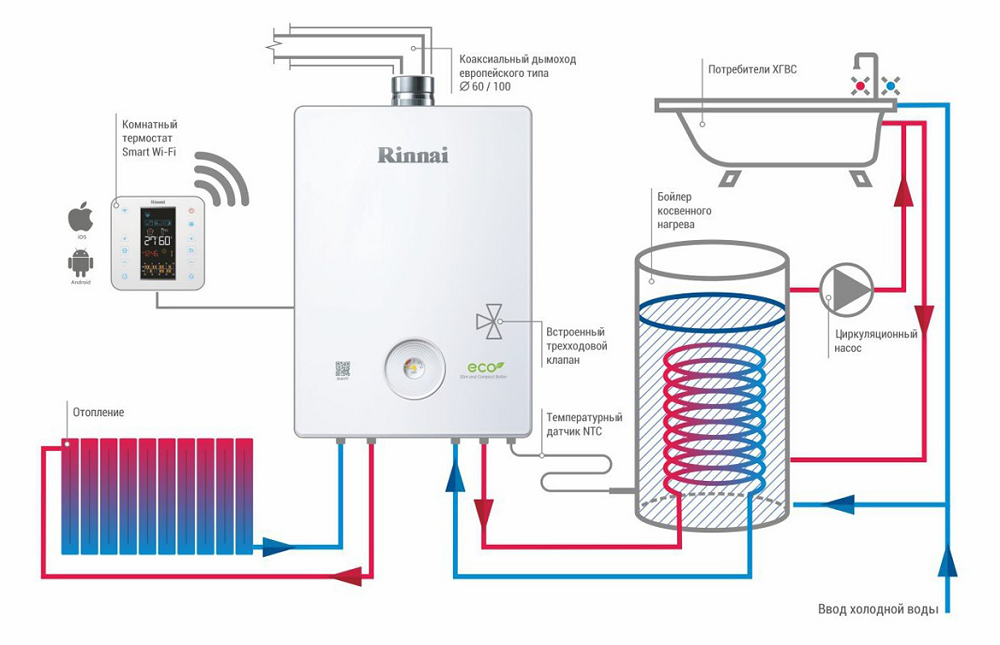

• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Устройство двухконтурного газового котла

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают

Это можно понять, уделив внимание следующим моментам:

• принцип работы;
• тип камеры горения;
• исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

• конвекционные;
• конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.

здесь не возникает конденсата

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения, где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход, выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть, а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

• напольные;
• настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении, да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Особенности конструкции электрокотла

Электрический котёл двухконтурного типа имеет достаточно простую конструкцию, хотя и заменяет мини-котельную. Каждый контур устройства может функционировать как отдельно, так и в паре, отапливая помещение и подогревая воду в одно и то же время. При этом такое оборудование состоит из следующих элементов:

• теплообменник, по которому протекает теплоноситель при нагреве;
• накопительный резервуар для горячей воды;
• нагревательные элементы для подогрева теплоносителя и воды;
• бак расширителя для сброса высокого давления;
• электрический насос для обеспечения циркуляции теплоносителя;
• воздухоотводчик для удаления воздушных пробок;
• предохранительный клапан, обеспечивающий безопасность прибора;
• блок автоматики, отвечающий за поддержание заданных режимов;
• система управления, позволяющая, задавать температурные параметры.

По внешним данным и конструкции электрические котлы подразделяются на следующие модели:

• настенный электрический котёл, обладающий компактными размерами;
• напольное отопительное устройство для обогрева больших помещений.

Исходя из названия, первое устройство крепится на стене. В свою очередь, напольный электрокотел устанавливается на пол в специально предусмотренном для этого месте. Также котлы двухконтурного типа могут подразделяться на три группы в соответствии с основным нагревательным элементом:

• ТЭНовый настенный или напольный электрокотел внутри ёмкости, которого расположены несколько трубчатых нагревателей – обладает высокой надёжностью;
• электродное устройство нагрев теплоносителя, в котором происходит при прохождении тока чрез водную среду – очень экономичен;
• индукционный агрегат, работающий за счёт катушки индуктивности – новое современное отопительное устройство.

По мощности двухконтурные электрокотлы подразделяются по параметрам используемой электроэнергии:

• однофазное отопительное устройство;
• трёхфазный электрический котёл.

Выбор мощности прибора должен основываться на расчётах параметров отапливаемого помещения. При этом точных размеров недостаточно, так как на мощность котла влияет целый ряд сопутствующих факторов: утепление здания, количество проживающих в доме и т.д.

Виды котлов

В основном двухконтурный котел, работающий на электричестве, делится на две группы:

1. Настенный.
2. Напольный.

Все зависит от необходимой мощности для отопления частного дома.

Напольные

Это мощные котлы, которыми можно обогреть дома площадью более 500 м.кв. Они по весу и размерам превосходят настенный вариант. Обычно к ним прилагается достаточно большой комплекс из дополнительного оборудования. Здесь и циркуляционный насос, и бойлер, и расширительный бачок, и отдельная автоматика в виде щита.

Для таких больших котлов выделяется специальное помещение, которое используется под котельную. Его оборудуют по всем правилам. Кстати, монтаж напольных моделей выполняют только специалисты.

5 Обзор производителей

Современный рынок представлен большим количеством отопительной техники от разных производителей. Наиболее качественной продукцией считаются изделия компаний из Германии и Италии. Немного хуже делаются котлы в Словакии, Чехии и Польше. На бюджетном рынке с ними конкурируют и отечественные производители ЭВАН, ZOTA и РусНИТ.

Компания Bosch имеет собственные исследовательские центры, направленные на улучшение и повышение надёжности работы своих котлов.

Экономными двухконтурными электрокотлами на 220 В для отопления дома считаются изделия, произведённые в Италии. Их конструкции выделяются различными усовершенствованиями в области электроники, позволяющими экономно использовать электроэнергию. Российские же котлы привлекают доступной ценой и неприхотливостью в ремонте. При этом отмечается их способность работать даже при пониженном напряжении. Например, торговая марка ZOTA (Красноярский завод) предлагает котлы не только для домашнего применения, но и производственных помещений. И по отзывам потребителей особых претензий к их работе нет.

Из компаний следует отметить модели, выпускаемые фирмами: Dakon, Buderus, Kospel, Protherm, Vaillant. Последняя компания является самой покупаемой маркой в Европе. Её заводы расположены в Германии, Италии, Франции и Китае, причём котлы, производимые в Китае, предназначены только для внутреннего рынка этой страны. Фирма существует уже более 140 лет, и её продукция не вызывает никаких нареканий.

Конструкция электрокотла

Двухконтурный электрокотел выполняет две основные функции: отопление и снабжение горячей водой. Состоит агрегат из:

1. Двух термонагревателей.
2. Расширительного бака, стабилизирующего давление в системе отопления.
3. Воздухоотвода.
4. Насоса, циркулирующего движение воды в системе отопления.
5. Предохранительного клапана.
6. Автоматических приборов, контролирующих и регулирующих температуру, предотвращающих аварийные ситуации благодаря автоматическому отключению отопительной системы.

Состоит напольный или настенный двухкамерный котел из нержавеющей стали, преимущества которой:

1. Высокая теплоотдача.
2. Низкая подверженность коррозии.
3. Легкость по весу при монтаже.
4. Неплохая инертность. Даже при отключении устройство продолжает отдавать тепло еще минут 20-30.

Особенности установки и схема подключения

Точные правила монтажа приведены в сопроводительной документации. Нормируют, например, максимальное расстояние от панелей корпуса до стен и других стационарных препятствий.

Следующие рекомендации помогут исключить ошибки:

• мощное оборудование подключают отдельной линией питания с применением заземления;
• обязательно устанавливают УЗО и защитный автомат в распределительном щитке;
• предотвращают чрезмерный нагрев ближайших деревянных стен металлическими экранами;
• оставляют свободное пространство для удобного обслуживания и выполнения ремонтных работ;
• на входных и отводных трубопроводах устанавливают запорные устройства.

Срок службы котла можно продлить при установке техники в отдельном помещении с контролируемым уровнем влажности.

С помощью данных из таблицы подбирают подходящую кабельную продукцию для создания надежной цепи электропитания. Приведены сведения для медного проводника о минимально допустимой площади поперечного сечения в кв. мм:

Сеть питания	Мощность потребления, кВт
4	10	12	22	30
220 V	4	10	16	–	–
380 V	–	–	2,5	6	30

По утвержденной схеме подключают слаботочными сигнальными проводами (отдельно от силовых кабелей) внешние устройства:

1. Блоки индикации.
2. Датчики температуры.

1 Преимущества и недостатки

Электрический котёл — это агрегат, используемый для нагрева теплоносителя путём трансформирования электрического тока в тепловую энергию. Существуют одноконтурные нагреватели и двухконтурные. Различие между ними заключается в том, что последние могут одновременно обеспечивать горячей водой как систему отопления, так и водопровод, а одноконтурные — что-либо одно.

Как и любые устройства, двухконтурные электрические котлы имеют ряд достоинств и недостатков. К их преимуществам относят:

1. 1. Габариты. По сравнению с газовыми котлами имеют меньшие размеры, что позволяет их устанавливать даже в небольших квартирах.
2. 2. Шум. При их работе никаких посторонних звуков нет.
3. 3. Экологичность. Электрические агрегаты не выбрасывают вредных соединений и углекислот.
4. 4. Безопасность. По сравнению с источниками обогрева, работа которых связана со сжиганием открытым огнём и образованием взрывоопасной смеси, они полностью безопасны. А при использовании устройства защитного отключения котёл становится ещё и электробезопасным.
5. 5. Установку. Такое электроустройство можно располагать в любом месте, например, кладовке, коридоре, подвале. Для его монтажа и ввода в эксплуатацию разрешительных документов не нужно.
6. 6. Эффективность. Коэффициент полезного действия (КПД) достигает 99%.

При этом выпускаются котлы, рассчитанные на использование как в однофазных сетях переменного напряжения 220 В, так и трёхфазных, т. е. можно подобрать себе устройство как для загородного дома, так и городской квартиры. Но наряду с достоинствами существует и отрицательная сторона — высокое энергопотребление.

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.
