Какие есть требования к дымоходу для газового котла отопления

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;
  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

  • В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
  • Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
  • Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
  • Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
  • Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
  • Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
  • Устанавливаем люк для чистки трубы.
  • Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
  • Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
  • Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
  • Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
  •  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
  • Подходя к кровле здания, снова переходим на цементный раствор.

После выхода на кровлю снова используем цементный раствор

Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

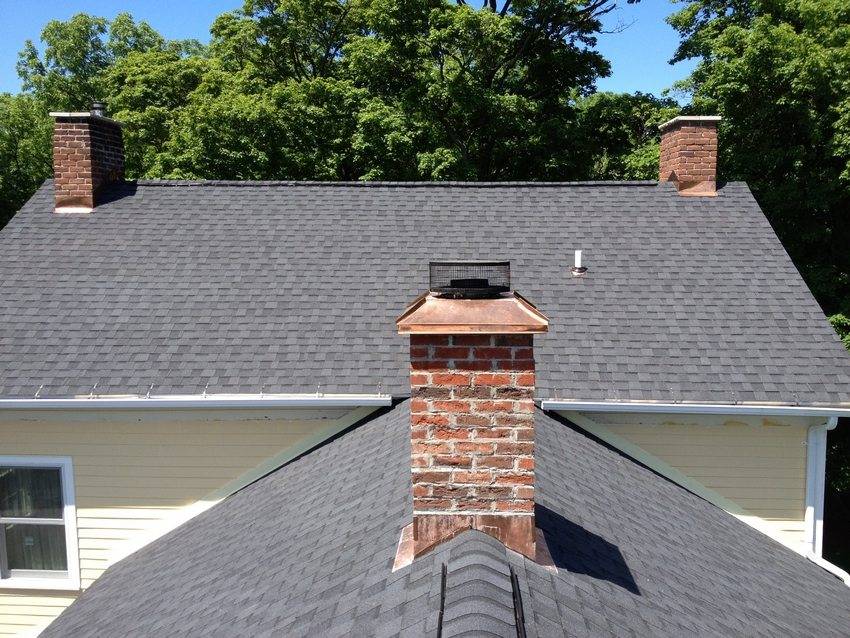

Выход дымохода через кровлю

Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Какой лучше выбрать?

При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

Разновидности дымоходов в зависимости от вида камеры сгорания газа:

Котлы с открытой камерой

Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

Котлы с закрытой камерой сгорания

В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

  • Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
  • Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
  • Перед подключением к системе отопления необходима опрессовка агрегата.
  • При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

  1. Установка прибора происходит на специально подготовленное и расчищенное место.
  2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
  3. Устанавливается фильтр для смягчения воды.
  4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Зависимость типа дымохода от вида котла

Каждый газовый котел имеет камеру сгорания. Они различаются по типу: существует открытый и закрытый вид. Визуально отличия заметить невозможно, а вот принцип работы этих механизмов совершенно разный.

Котел с горелкой открытого типа

Наиболее простое устройство, если сравнивать его с горелками другого вида дымоходов. Иначе эту конструкцию называют атмосферной.

Состоит данный вид котлов из самой горелки и нескольких труб. По ним поступает воздух. Он вытягивается из жилища, где находится устройство дымохода. Иногда конструкция прикрепляется к стене, в которой делают отверстие для поступления воздуха.

Выбор дымоходной трубы при использовании сразу двух котлов

При использовании для обогрева помещения сразу два разных котла, каждый из них должен иметь собственный дымоотвод. Расстояние между ними должно составлять минимум 0,7 м.

Сколько газовых котлов установлено в Вашем доме

Один
100%

Два с одним общим дымоходом
0%

Два с разными дымоотводами
0%

Проголосовало: 3

Материалы, имеющие низкую плотность и сильную пористость, не подойдут для таких работ. Кроме того, дымоотвод не должен быть размещен в жилом помещении.

Нельзя размещать дымоход на закрытых балконах и лоджиях. Также необходима хорошая и надежная вентиляция помещения.

Выбор дымохода на турбированных котлах

Горелка у таких котлов дутьевого вида. Устройство имеет закрытую камеру и форсунку, к которым поступает кислород при помощи особой конструкции, работающей по принципу вентилятора.

Блок нагрева имеет прочные стенки, между которыми хранится вода. При нагреве она выталкивает газ и направляет его в дымоотводную трубу.

По одной из труб, отходящей от котла, проходит газ, по другой – воздух. Это устройство более экологично по сравнению с другими, поскольку газы сгорают в нем практически полностью.

Требования к дымоходам для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:

Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения. Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см. Запрещается намерено или произвольно изготавливать выступы, уступы в канале. Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги. Количество «тройников» не более трех. Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов. В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики. В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза. В самом низу канала обустраивается «капельник» и сборник влаги. Запрещены даже минимальные прогибы системы. Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра. Запрещены любые зазоры между

Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода

Соединение обязательно должно быть плотным, используйте дополнительно специальные средства. Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса. Не забывайте, что внутренние стенки должны быть максимально гладкими

Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается. Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см. Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий. В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.

Нормы по высоте

Требования к дымоходу при установке газового котла

Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:

  1. Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
  2. На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
  3. Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.

Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

  • скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
  • большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
  • недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
  • погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

  • визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
  • с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
  • пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

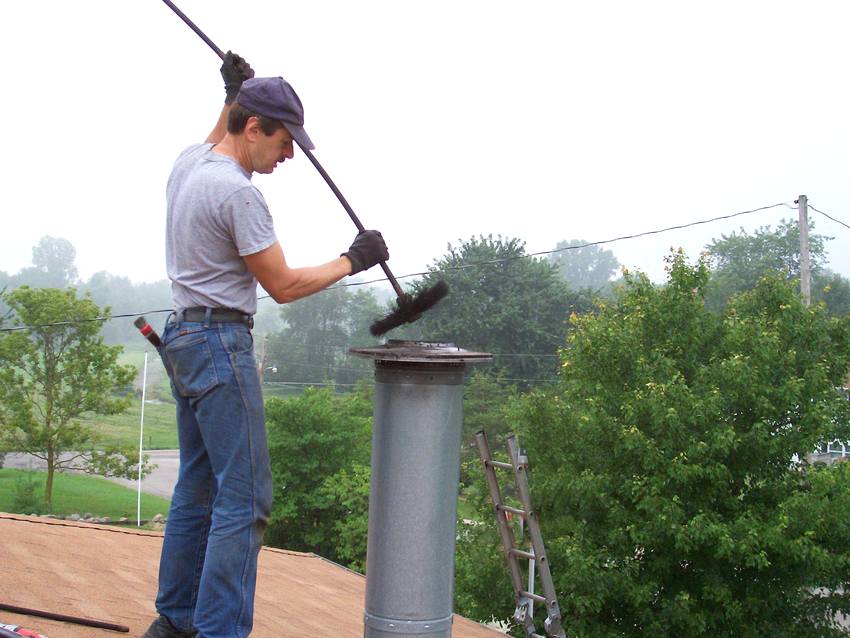

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.


Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

  • сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
  • расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
  • высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м; Надкровельная часть дымохода должна иметь определённую высоту в зависимости от расстояния до конька
  • материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
  • устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Особенности дымоходных систем для разных типов газовых горелок

Чтобы определиться с тем, как сделать вытяжную трубу для газового котла, нужно знать, к какому типу относится камера сгорания оборудования.

Существует два вида горелок:

  1. Открытые (атмосферные).
  2. Закрытого типа (турбированные котлы).

При эксплуатации открытых горелок используется воздух из помещения, где работает прибор. Требуются обычный канал для вывода в атмосферу и хорошая тяга.

Практикуется два варианта вывода дымоходов при открытых типах горелок:

  1. Вертикально, с выходом на крышу через потолочные перекрытия и чердак.
  2. Через стену котельной, на улицу, затем вертикально вверх, вдоль наружной стены дома.

При выборе первого варианта требуется тщательно изолировать трубы негорючими материалами в так называемых проходных узлах. Второй вариант проще, но нужно предусмотреть качественное крепление дымохода к наружной стене и установить съёмный стакан для сбора конденсата.

В обоих случаях внутренняя поверхность дымовых труб должна быть максимально гладкой. Окончательно решить, как вывести трубу от котла, можно только при внимательном осмотре стен и потолочных перекрытий.

К турбированным котлам прилагаются дымоходы коаксиального типа. Их удобнее всего выводить из котельной сразу на улицу, через стену. Поэтому некоторые ошибочно полагают, что котлам закрытого типа не нужны дымоходы. Дело в том, что коаксиальная система имеет особое строение. Внешне конструкция выглядит как труба в трубе разного диаметра. По внешней трубе к горелке поступает кислород с улицы, по внутренней выходят продукты горения.

Коаксиальная система решает несколько проблем:

  • исключает появление конденсата;
  • делает безопасным воздух в помещении, где установлено газовое оборудование;
  • обеспечивает максимально высокий КПД;
  • система менее пожароопасная, так как наружная труба не раскаляется до опасных пределов;
  • нет необходимости в обустройстве громоздких сооружений.

Коаксиальный дымоход очень легко монтируется. Сначала его направляют вертикально вверх от котла, затем поворачивают под углом 90 градусов. До потолка должно оставаться расстояние не менее 0,2 метра. Далее коаксиальную трубу выводят через стену наружу. Причём из стены она должна выступать не меньше, чем на 0,3 метра. Ещё два важных требования: выводят трубу на высоте не менее 0,2 метра над грунтом. От конца трубы до другой стены нужно выдержать расстояние не менее 0,6 метров.

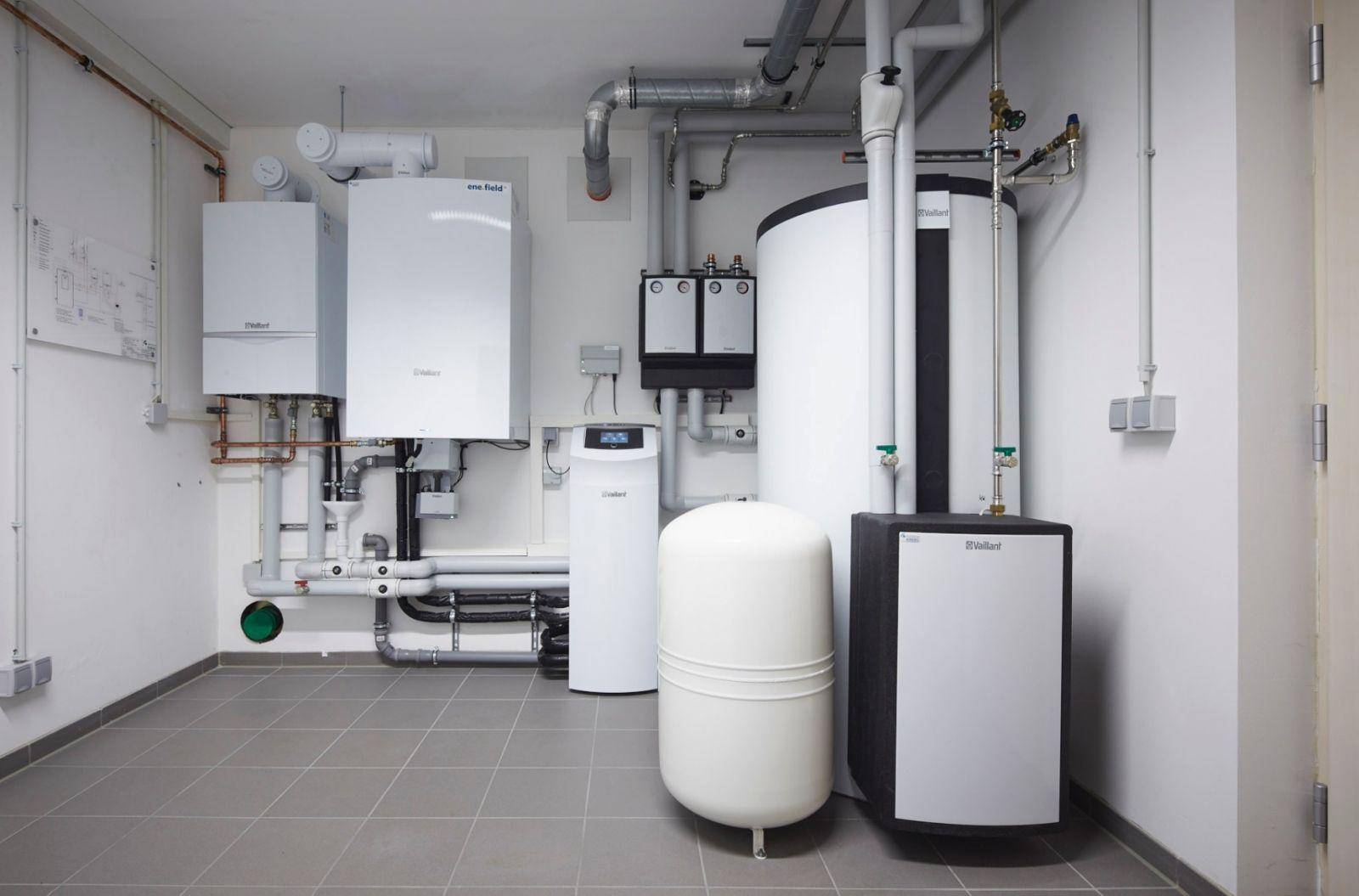

Каким должно быть помещение

Требования регламентируются правилами пожарной безопасности. Котлы могут быть установлены в специальной топочной комнате, подвале и цокольном этаже, а также на кухне. Выбор места монтажа зависит от типа и мощности оборудования:

  • открытые котлы необходимо устанавливать только в специализированном помещении с мощной вентиляцией;
  • двери должны открываться в наружном направлении и иметь проем снизу с площадью сечения от 0,02 кв.м. (это обеспечивается отсутствием порога в коробе), при открытом типе камеры регламентируется и минимальная ширина проема – 0,8 м;
  • приборы закрытого типа разрешается ставить на кухне или в подсобных комнатах, но при мощности более 60 кВт следует оборудовать его в отдельном нежилом помещении;
  • объем топочной должен составлять не менее 7,5-15 куб. м, а высота потолков – от 2,2 м (для приборов до 30 кВт – 7,5 куб. м, для 30-60 кВт – 13,5 куб. м, для 60-200 кВт – 15 куб. м);
  • котлы, работающие на сжиженном газе и оснащенные открытой камерой сгорания, нельзя устанавливать в подвале и цоколе;
  • монтаж газового прибора на чердаке и нежилой мансарде возможен только при качественной теплоизоляции и организации пожарных разрывов;
  • вне зависимости от типа котла стены, потолок и пол топочной облицовываются негорючими материалами (кафельной плиткой, штукатуркой и др.);
  • уровень сопротивляемости отделки огню должен составлять не менее EI45 (45 минут);
  • напольный прибор устанавливается на огнеупорную подставку, а между настенным оборудованием и вертикальной поверхностью обязательно должна быть негорючая прокладка;
  • помещение обязательно оснащается системой пожарной сигнализации, которая соответствует требованиям ФЗ №123. А также датчиком утечки газа, чтобы автоматически отключать отопительную установку при превышении допустимой нормы топлива в воздухе.

В котельной нужно организовать естественное освещение. Норма площади оконных проемов без учета рам и перегородок составляет 0,03 кв.м. на каждый куб. м. комнаты. Минимальная площадь единственного окна – не менее 0,25 кв.м.

Недопустимо устанавливать котел в следующих помещениях:

  • в жилых комнатах;
  • в общежитиях и коммунальных квартирах;
  • в совмещенных санузлах и ванных комнатах;
  • в подвале многоквартирного объекта.

Если систему планируется установить в многоэтажном доме, следует учитывать ограничение на общую мощность всех нагревателей в помещении – 150 кВт. Минимальные требования к расстоянию котла от прилегающих и противоположных стен указываются в паспорте изделия. Стандартные нормы свободного пространства – 1 м от лицевой панели прибора, 0,8-1,5 м с обеих сторон от него, 1,5 м до потолка.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

  • конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
  • коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
  • дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
