Как работает бойлер с одноконтурным и двухконтурным котлом

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

3 Обвязка бойлеров

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием. Так будет намного проще. Если монтировать бойлер в уже установленную сеть ГВС, то сделать это гораздо труднее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:

  • бойлер нужно размещать правильно, то есть как можно ближе к котлу;
  • мембранный гидроаккумулятор следует устанавливать на выходе нагретой воды, что позволяет защитить систему от теплового расширения;
  • ровная поверхность для монтажа бойлера также играет важную роль для корректной работы устройства;
  • на входящих трубах (для подачи воды) нужно установить клапаны, которые предотвратят противоток;
  • на каждый контур лучше установить шаровой кран для более удобного использования оборудования;
  • единственно правильное положение насоса — горизонтальное, поэтому его ось должна быть установлена соответствующим образом;
  • монтаж дополнительных фильтров может улучшить качество подаваемой воды.

Если стены в доме сделаны из гипсокартона или тонкого дерева, то настенные бойлеры лучше не покупать, так как они просто не будут держаться на такой поверхности. В этом случае лучше выбрать напольные модели. Для крепления настенных устройств больше подойдут бетонные или кирпичные плоскости.

Кронштейны настенных агрегатов фиксируются с помощью дюбелей, скоб или анкерных болтов. Как правило, они предоставляются производителем в комплекте с оборудованием. Если нет, то их можно купить в любом строительном магазине.

Бойлер нужно устанавливать на уровне с котлом или выше него. Если с настенными моделями всё понятно и их можно прикрепить в любом подходящем месте, то для напольных приборов необходимо сделать специальный постамент высотой не более 1 метра.

Все патрубки следует направлять в сторону котла, даже если они спрятаны за устройством или фальшстеной.

Способ установки

По способу установки газовые котлы бывают напольными и настенными. Настенные — компактные установки, размером с небольшой кухонный шкафчик. Они не требуют оборудования отдельного помещения, могут быть установлены в кухне или в другом подходящем помещении. Максимальная мощность настенного газового котла — 30-35 кВт. Этого обычно хватает на обогрев помещений общей площадью 250-350 кв. м.

Напольные газовые котлы более мощные, соответственно, имеют большие размеры и вес. Есть модели которые могут стоять в жилом помещении, для других требуется выделенная комната — бойлерная. Требования к установке прописывает каждый производитель отдельно, но обычно оговаривается расстояние от верха котла до потолка, объем помещения и наличие вентиляции.

Настенные газовые котлы больше по размерам и весу, но это из-за более высокой мощности

Независимо от типа, для установки газовых котлов необходим заверенный проект. В схеме обязательно присутствует газовый счетчик, так что если его нет, его надо будет прибрести. Работы по подключению должна проводить кампания, имеющая лицензию на данный вид деятельности. Только в этом случае котел примут в эксплуатацию.

Выбрать двухконтурный газовый котел по способу установки просто. Если хватает мощности берут обычно настенный вариант, если нет — напольный.

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

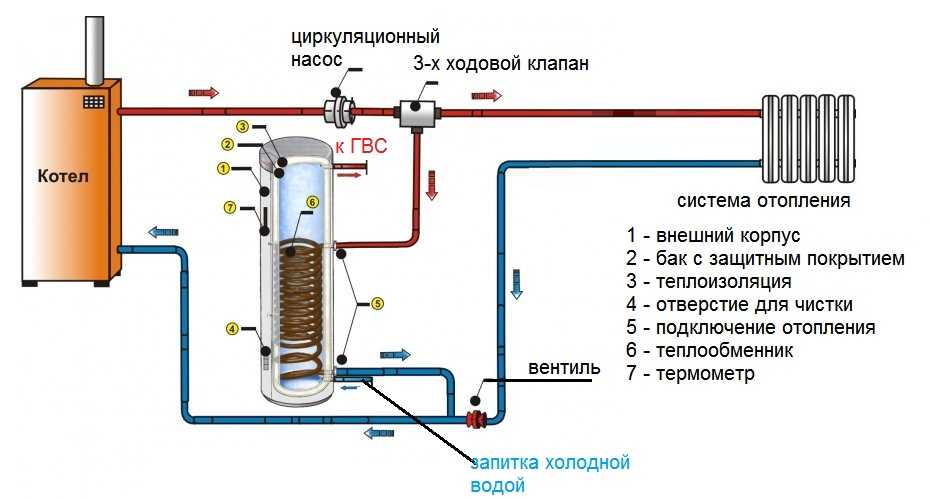

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

  • Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
  • Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
  • Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

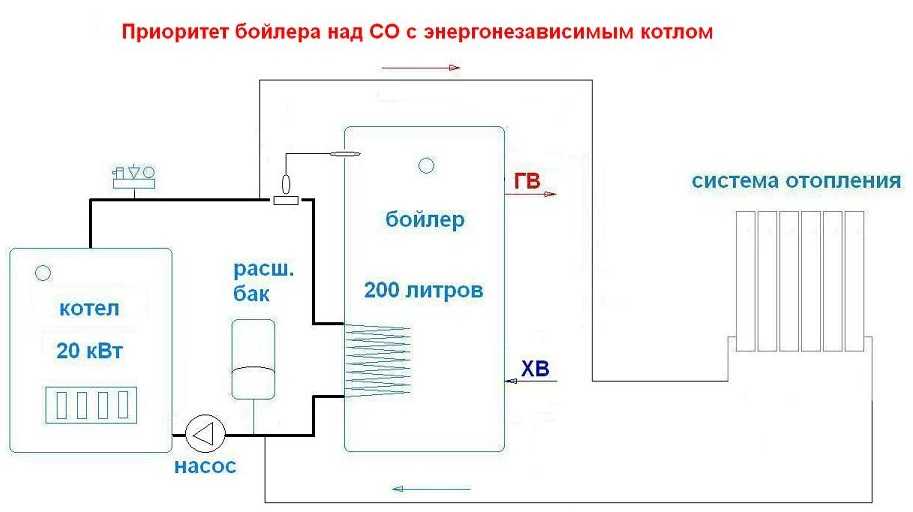

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

  • Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
  • Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

14 Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

  1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
  2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

  1. Размещение ёмкости на стене либо на полу.
  2. Врезка в водопровод.
  3. Установка клапанов избыточного давления по ходу воды.
  4. Установка расширительного резервуара.
  5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
  6. Включение оборудования в сеть, проверка работы.

14.1 Распространённые ошибки монтажа

Производитель ссылаясь на нормы СНИП требует при монтаже выполнять изоляцию на трубах ХВС/ГВС слоем – 20 мм и теплопроводностью – 0,030 Вт/м2. При этом изолируют и трубу, и все компоненты.

Страдают без изоляции и сети ХВС, являясь местом, где массово обирается конденсат, создающий антисанитарию. Еще одна распространённая ошибка — монтаж без расширительного бачка, особенно для баков объемами 200 л и более.

Перечень других нарушений:

  1. Электрический кабель проведен в высокотемпературной зоне или на острых металлических поверхностях.
  2. Нарушен порядок присоединения к водопроводу, указанного в схеме заводом – изготовителем.
  3. Нарушен вертикальный/горизонтальный уровень установки.
  4. Нет контура заземления обогревателя.
  5. Параметры электросети не соответствуют требованиям завода-изготовителя указанного в паспортных данных.

Перед запуском устройства необходимо внимательно осмотреть схему, любая, даже самая маленькая ошибка в установке может стать роковой во время его эксплуатации, поэтому каждый уважающий себя хозяин, должен знать, как правильно подключить бойлер.

Возможность обогрева

Что же такое бойлер? Это водонагревательный прибор с простой, элементарной конструкцией. Резервуар для воды с одним коллектором и одним эмиттером, одним или парой электрических ТЭН-ов и тепловым реле-датчиком. Это классическая модель, бывают и другие вариации, но об этом немного позже.

Отличается от отопительных приборов мощностью, диаметром водоподводящих и отводящих трубок, их расположением на корпусе резервуара. У отопительных котлов вход для нагрева холодного теплоносителя располагается внизу нагревательного бака, а выход – сверху. Конструкция даёт возможность естественной циркуляции жидкости внутри системы.


Обогрев квартиры

Бойлерные водонагреватели создавались только для нагрева воды и потому входные и выходные отверстия расположены внизу конструкции — это главное отличие от котлов. Оно мешает использовать их для отопления. Однако если доработать, бойлер приобретет признаки котла отопления. Делается это с помощью электронасоса. Принудительная циркуляция вместо естественной – простое, но эффективное решение.

Мощность бойлерного оборудования значительно ниже, чем у настоящего котла. Отопить большой дом с разветвленной отопительной системой водонагревателем сложно. Особенно, если дом используется зимой, когда минусовая температура может быть очень низкой. Однако для дачников, которые любят задержаться на своей фазенде до поздней осени, бойлер – отличное решение и не затратное.

Для обогрева 10 м² площади по ГОСТу требуется не менее 1 кВт. Стандартным бойлером с ТЭН-ами в 1,5-2 кВт можно обогреть площадь до 20 м², если этого недостаточно, можно использовать несколько приборов, подключенных к системе параллельно или купить бойлер большей мощности. На рынке водонагревателей можно встретить модели энергоёмкостью до 5 кВт.

Производители, видя спрос на свою продукцию в качестве обогревателей, адаптировали свои изделия для таких задач. В конструкцию внесли изменения, которые касаются объема баков и увеличения мощности ТЭН-ов, вплоть до 10 кВт, что значительно увеличивает качество отопления.

Можно ли двухконтурный котёл использовать как одноконтурный на горячую воду

Во время монтажа отопления частного дома перед многими пользователями возникает вопрос выбора котла. Некоторые владельцы недвижимости покупают агрегат для двухконтурного отопления, а затем пытаются понять, можно ли использовать этот прибор как одноконтурный котёл. В нашей статье постараемся подробно ответить на этот вопрос.

Обратите внимание! Основным отличием между двухконтурным оборудованием и прибором для одноконтурного отопления считается возможность нагрева теплоносителя для отопительной системы и прогрев жидкости для горячего водоснабжения. Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла

В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно

Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла. В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно.

  • Одноконтурный котёл
  • Особенности двухконтурных моделей котлов

Одноконтурный котёл

Такое котельное оборудование предназначено для нагрева теплоносителя. Дальнейшая транспортировка горячего теплоносителя происходит естественным путём при расширении воды во время нагревания. После монтажа циркуляционного насоса в систему отопления происходит более равномерный прогрев жилых комнат. Подкачивающее оборудование создаёт давление и направляет потоки теплоносителя к радиаторам. Здесь жидкость отдаёт часть тепла, охлаждается и возвращается по обратному трубопроводу в нагревательный прибор.

Основными преимуществами жидкотопливных котлов отопления являются:

  • Сравнительная дешевизна по отношению к двухконтурным агрегатам, но для нагрева воды на нужды потребителей покупают дополнительный водонагреватель, бойлер;
  • Простота монтажа автономного отопления частного дома;
  • Одноконтурные модели котлов отопления на твёрдом топливе для отопления частного дома нагревают весь объём воды в бойлере, поэтому пользователь при открытии смесителя сразу получает горячую воду.

Важно! Жидкость в водонагревателе со временем постепенно охлаждается, её нужно периодически подогревать, что является основной причиной теплопотерь

Особенности двухконтурных моделей котлов

В отличии от одноконтурного котла в указанном агрегате присутствует дополнительный контур для нагрева горячей воды. В теплообменник агрегата из системы водоснабжения подаётся холодная вода, далее жидкость нагревается и подаётся через повысительный насос потребителю, который открыл смеситель в кухне или ванной комнате.

Важным элементом рассматриваемого оборудования считается трёхходовой клапан. Этот прибор подсоединён к автоматике котла, его основной задачей считается подача теплоносителя в нужный контур

Следует обратить внимание на тот факт, что система отопления не работает при включенных кранах. В данном случае отдаётся преимущество ГВС, указанное свойство принято называть приоритетом горячего водоснабжения

Главными достоинствами двухконтурного котла считаются:

  • небольшая стоимость по сравнению с покупкой комплекта из бойлера и одноконтурного котла;
  • компактные размеры;
  • оборудование нагревает нужное количество воды, а не весь объём.

В ГВС с проточным водонагревателем не используется циркуляционный насос. При значительном удалении крана от котла пользователю придётся выждать некоторое время до появления горячей воды. При этом температура жидкости может меняться при одновременном включении второго смесителя или смене потока воды.

У каждой модели котла есть свои особенности, но монтаж любого агрегата должен проводить опытный мастер сантехник. В общем, двухконтурный котёл может использоваться как одноконтурный. Если остались вопросы по поводу правильного подключения или установки отопительного оборудования, оставьте заявку на нашем сайте или позвоните по номеру +7 926 966 78 68

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,

вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро

— не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя,

без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше,

чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее,

независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.


Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
