Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления.

Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:

  • Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
  • Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Рейтинг лучших производителей

Котел газовый двухконтурный парапетный, какой производитель лучше, на что ориентироваться. Необходимо проанализировать рейтинг парапетных газовых котлов, почитать отзывы.

Импортные парапетные газовые котлы. Среди них стоит выделить оборудование с чугунными теплообменниками, их преимущество в надежности, мощностью от 12 до 60 Вт. Они смогут обогревать дома и квартиры большей площади. Отличительной особенностью подобного рода теплообменников, является их устойчивость к перепадам температур, механической деформации. Так, компания Electrolux, выпускает оборудование, которое выдерживает критическую температуру, выше 90 градусов.

Следует отметить качественную продукцию таких фирм: итальянские – Fondital, Beretta; словацкие – Alphatherm Beta, Attack; венгерские – Alphatherm Delta.

Российские парапетные газовые котлы. Отечественные производители для изготовления оборудования зачастую используют комплектующие из стран СНГ, ЕС. Это чугунные теплообменники, датчики, контроллеры. Таким образом, при сохранении качественных характеристик, снижается конечная стоимость, примерно до 15 %.

К такого рода продукции можно отнести: котлы «Титан N» (рязанской ); «Лемакс Лидер ГГУ-ч» (Таганрог); Siberia КЧГО (ЗАО «Ростовгазоаппарат»). Эти модели отличаются широким диапазоном мощности оборудования. Производители предлагают одноконтурные, двухконтурные котлы различных типов.

Стоить отметить качественную продукцию российских компаний Гелиос, Данко, Конорд.

Можно сделать вывод, что парапетные газовые котлы – универсальное оборудование для отопления дома, которое сочетает в себе высокие качественные показатели (КПД 93-95 %) и оптимальные цены. Они выгодно отличаются от дымоходных моделей, с открытой газовой камерой, тем, что не требуют отдельного помещения под котельную. В то же время, в сравнении с турбированными моделями, проще в эксплуатации. Выгодной стороной данного вида оборудования является его автономность от системы энергоснабжения. Это дает возможность установить котел в местности, где существует риск перебоев с электроснабжением.

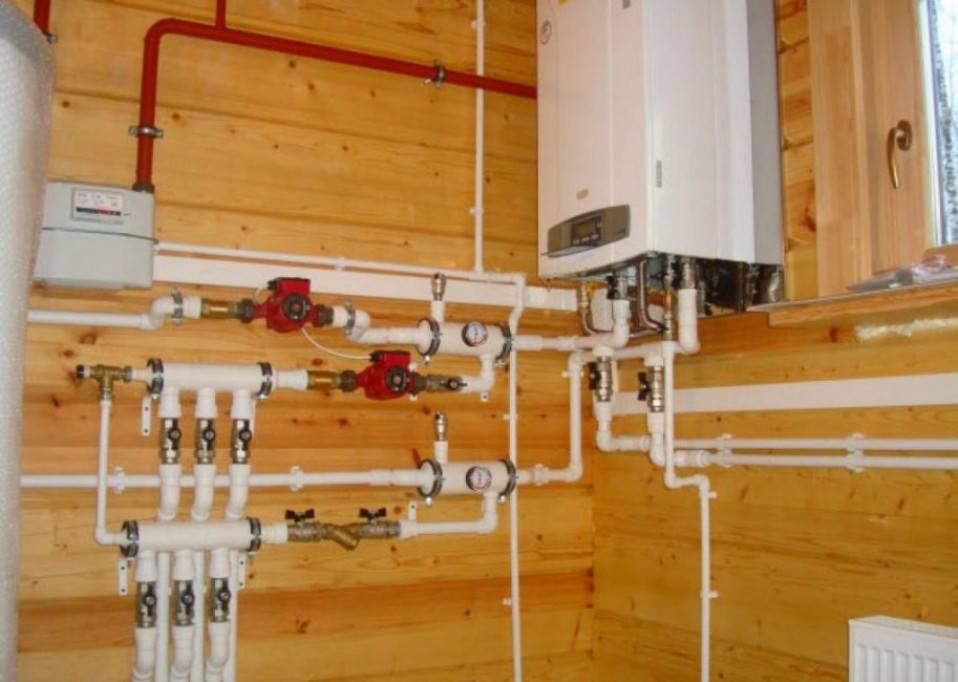

Схемы обвязки двухконтурного настенного котла

  • Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
  • Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
  • Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
  • Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

От автора: здравствуйте, уважаемые читатели! У любого отопительного котла, будь то электрическое, твердотопливное или газовое оборудование, есть две основные функции. Во-первых, это устройство должно нагревать теплоноситель. Во-вторых, сохранять его горячим как можно дольше. Чем быстрее вода отдает тепло, тем чаще она требует подогрева. Соответственно, ваши затраты на восполнение топлива или оплату электроэнергии будут довольно высоки.

К счастью, таких расходов вполне можно избежать, если знать, как утеплить котел отопления. В принципе, любое подобное оборудование обычно делается из материалов, хорошо удерживающих тепло. В некоторых из них предусмотрен еще и внутренний утепляющий слой. Тем не менее, дополнительная защита от теплопотерь всегда будет кстати. Чем она лучше, тем меньше ресурсов вы будете тратить на подогрев теплоносителя.

Итак, давайте разберемся, каким образом можно осуществить данную операцию и какие материалы при этом лучше всего использовать.

Профилактические меры при поломках тэнов

Даже если вы профессионально смогли врезать тэн отопительных систем, не забывайте о соблюдении правил его применения. Для начала проверьте, способна ли выдерживать ваша электросеть максимальные нагрузки. С этой целью суммируйте показатели мощностей всех электрических приборов в вашем доме и затем прибавьте к полученному числу коэффициент 1,2 для запаса. Сечение электрической проводки обязано выдерживать расчетную мощность без коротких замыканий и перегревов.

При работе нагревательных элементов спираль нагрева постепенно разрушается. Именно поэтому тэны, которые выпускаются для отопительных батарей, нужно выбирать с максимальный сроком эксплуатации от 10 лет. Также в качестве профилактики соблюдайте такие правила в ходе эксплуатации нагревательных элементов:

  • не наливайте воду из крана в трубы или отопительные радиаторы, поскольку это может создать накипь на поверхности нагревательного элемента. Применять следует только дистиллированную воду;
  • необходимо в обязательном порядке устанавливать устройство защитного отключения, к которому можно подключить как один, так и сразу несколько тэнов. Если случится авария, оно быстро отключить электричество, и никто и ничто в квартире не пострадает;
  • не рекомендуется часто включать или выключать прибор при отоплении, это сокращает срок его службы;
  • если вы наблюдаете на батарее статическое электричество, то обязательно проверьте нагревательный элемент на герметичность;
  • категорически запрещено устанавливать тэн в котел или радиатор без заземления.

Если вы будете соблюдать эти простые правила, то ваша система отопления в квартире будет не только эффективно работать, но и не будет представлять собой никакой угрозы. Также крайне желательно перед врезанием тэна в отопительную систему, позаботиться о теплоизоляции в помещении. Это увеличит срок службы прибора, а также позволит хорошо сэкономить на электроэнергии.

Что сделать до монтажа котла

Придётся учитывать то, что без газовой службы по закону запрещается подключать газовый котёл и эксплуатировать систему отопления либо нагрева воды.

Необходимые этапы до монтажа:

  1. Собираются все документы и учредительные бумаги для утверждения задуманного проекта. Это нужно для газовой службы. Она подпишет разрешение только после полной проверки проекта.
  2. Дополнительно потребуется объяснение того кто будет делать монтаж. У исполнителя должно быть разрешение. Со своей стороны газовщики помогут подвести газ к необходимому месту дома.
  3. Осуществляется приобретение газового оборудования, расходных материалов и полного перечня комплектующих. Можно немного сэкономить, но без основных элементов системы не обойтись.
  4. Выполняется врезка в централизованный газопровод для подключения к источнику топлива.
  5. Можно устанавливать котёл и подключаться к трубной системе с радиаторами.

Потому совсем без помощи газовой службы обойтись не получится. Но часть работы можно сделать самостоятельно.

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

  1. системы с магистральным природным газом;
  2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Примерный расчет потребления газа

Для обеспечения 1 кВт тепловой энергии требуется 0,1 м3 газа в час. Для того, чтобы отопить помещение в 200 м2 потребуется котел с емкостью 20 кВт. Режим полной мощности такого котла потребляет: 20×0,1= 2 м3/час.

Итак, делим сезон отопления на два условных этапа: 3 очень холодных месяца и 3 холодных. Для удобства вычисления округлим число дней каждого периода до 100. Так на протяжении 100 дней котел будет функционировать на всю мощность и столько же на половину своей мощности или даже на четверть. Среднесуточный расход газа для первого периода будет составлять: 20×0,1×24=48 м3, а во втором 24 м3

Нередко истинный расход выходит меньше названного, поскольку в последние годы зимы уже не такие суровые, как раньше, и не требуют полной мощности работы котла. Наиболее выгодный вариант отопления — это подключение к магистрали природного газа. Но помните, что мы используем газ и на приготовление еды, и на подогрев воды, так что полученная цифра должна подвергаться корректировке в зависимости от случая и потребностей жильцов.

Как правильно обустроить котельную

Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.

  1. Выбрать мощность котла вы вольны по своему усмотрению.
  2. Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
  3. Минимальная высота потолка составляет 220 см – лучше 250.
  4. В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.

    Котельная в небольшой гостинице

  5. Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
  6. Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
  7. Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
  8. В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.

    Котел находится в середине помещения

  9. Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
  10. Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

  • Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
  • Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
  • Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
  • Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
  • Хранилище под дрова размещают в смежном помещении.
  • Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
  • Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
  • Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.

Монтаж

Прогретая печка хорошо протапливает помещение и не коптит, однако продукты сгорания представляют опасность для человека. В связи с этим печь и дымовые каналы должен сделать специалист, знающий свое дело. И все же с главными принципами установки такого оборудования ознакомиться не помешает и владельцу дома.

Расположение

Как и при установке любого отопительного другого оборудования, сначала нужно сделать проект, в котором следует указать расположение печи и расчетные данные. В большинстве случаев используют готовые чертежи и схемы.

Схема расположения системы отопления.

Располагать отопительный прибор следует так, чтобы его задняя стенка также обогревала помещение, т.е. не примыкала к улице. Если лицевая стенка будет направлена в сторону кухни, можно будет использовать печку для приготовления пищи. Камера сгорания должна выходить на веранду или в коридор.

Материалы

Для строительства применяют красный огнеупорный кирпич, который при укладке следует выдержать в воде 2-3 минуты. Кладут кирпич на специальный раствор, приготовленный из глины и воды, в соотношении 1:1. Некачественный раствор может привести к образованию трещин, плохой тяге, задымлению.

Разновидности котлов

Бытовые газовые котлы весьма разнообразны.

По назначению выделяют 2 группы:

  • одноконтурные – работают только на систему отопления;
  • двухконтурные – имеют второй теплообменник и при переключении нагревают воду для мытья.

По типу монтажа выделяют:

  • напольные – агрегат размещается на полу, точнее говоря, на постаменте или в углублении, может быть очень мощным и работает от любого типа газа;
  • настенные – устанавливаются на стену, компактны, легки, но работают только на природном газе.

Различают котлы по способу розжига:

  • ручной или полуавтоматический – воспламеняется газ при непосредственном контакте с горящей спичной или искрой от пьезоэлемента;
  • автоматический – котел оснащен электророзжигом, который при снижении давления газа ниже критического самостоятельно отключает аппарат.

Электрический вариант несколько дороже, но намного безопасней. Здесь розжиг сам выступает элементом защиты.

По конструкции различают одно- и двухступенчатые котлы:

  • одноступенчатые – управляются вручную, не автоматизируются;
  • двухступенчатые – позволяют регулировать потребление газа, снижают частоту включений/выключений.

Газовый котел

Отличительной чертой газовых котлов является то, что при сгорании топлива нагревается жидкость, которая в дальнейшем распространяется по устройствам отопления путем естественной либо искусственной циркуляции. Такими устройствами для отопления могут быть радиаторы, регистры, теплый пол и прочее.

Вариантов исполнения котлов может быть несколько, а выбор той или иной модели полностью будет зависеть от того, каковы ваши потребности.

Одно- и двухконтурные

Одноконтурные устройства предназначены исключительно для обогрева частного дома. И никаких вариантов. Объемы теплоносителя в нем постоянны, они не меняются.

В отличие от него, двухконтурный котел может совмещать свою прямую «обязанность» с нагревом воды для хозяйственных нужд. Это может быть, к примеру, накопительный бачок, оборудованный отдельной горелкой. Разумеется, что котел в данном случае становится частью не только отопительной системы, но и системы водоснабжения.

Искусственная и естественная циркуляция

Газовое отопление в частном доме может производиться при помощи котлов с естественной циркуляцией, при которой воздух из дома попадает в горелку, а продукты сгорания – в общую вентиляцию, и устройств с искусственной циркуляцией. Во втором варианте воздух, необходимый для горения газа, поступает с улицы, а продукты горения, наоборот, выводятся на улицу путем отдельного трубопровода.

В чем же отличия между обеими вариантами? Собственно, их всего два:

  • Котел с искусственной вентиляцией может быть установлен непосредственно в жилом помещении.
  • Устройство с циркуляцией естественной нуждается в отдельном помещении, в котором есть широкая дверь и окно, а площадь его должна быть не менее 4 метров квадратных.

Важно! Вне зависимости от выбранного типа котла, подключение и запуск отопительной системы должны производиться исключительно работниками газовой службы!

Конденсационный и конвективный котел

Разница между обеими вариантами заключается в следующем. В случае с конвективными устройствами теплоноситель получает тепловую энергию только от сжигания топлива – газа, а у конденсационных котлов участвуют еще и продукты сгорания, тепло которых также отбирается. Для этого используются дополнительные обменники – экономайзеры.

Но в чем же между ними разница для нас, обычных потребителей?

  • Во-первых, отметим, что существует весьма распространенное мнение касаемо конвективных котлов – образование в них конденсата крайне опасно, поскольку кроме воды в нем присутствуют также кислоты. Это правда и это значит, что для теплообменника, не созданного для подобных условий работы, ничего хорошего не будет. Существует лишь один способ того, как побороть выпадение росы – добиваться максимально возможной температуры теплобменника, что, другими словами, значит: температуре теплоносителя, направляющегося по обратному трубопроводу, должна быть не меньше 60 градусов. Следовательно, в качестве отопительного оборудования с данного рода котлами должны использоваться конвекторы и настенные радиаторы. Нельзя использовать конвекторы, устанавливаемые в пол, а также саму систему теплого пола, ведь это не приведет ни к чему, кроме как к ожогу ног.
  • Конденсационные устройства, напротив, буквально нуждаются в низкой температуре теплобменника. Стандартная схема отопления с применением котлов данного типа выглядит следующим образом: под окнами оборудуются радиаторы, установлена система теплого пола.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Примеры комбинированной системы

В линейке газовых котлов «Бош Термотехника» есть высокотехнологичные и надежные настенные модели Buderus Logamax UО72 и UО052/054 мощностью 12–35 кВт и напольные Buderus Logano мощностью от 20 до 270 кВт.

 Buderus Logamax U072

Настенные котлы Buderus Logamax U072 разработаны для российских условий. Оснащены медным теплообменником, не подверженным коррозии. Настраиваются за пару кликов.

Напольные котлы Buderus Logano предназначены для плавного регулирования температуры котловой воды без цокольной температуры. Могут работать на природном или сжиженном газе. Имеют новый «промышленный» дизайн от Buderus и высокий стандартизированный коэффициент использования (92%) при низких эмиссиях вредных веществ.

Для данной системы также подойдут бесшумные малогабаритные электрокотлы Bosch Tronic Heat мощностью от 4 до 24 кВт. Ступенчатое включение мощности позволяет настроить агрегат для разных случаев применения. Для увеличения срока службы использована технология ротации включения нагревательных стержней.

https://youtube.com/watch?v=aUqQa4QxsHY

Плюсы:

  1. Цена электрокотла относительно невысока.
  2. Удобство в монтаже.
  3. Экономия на отоплении за счет чередования работы котлов.

Минусы:

Запуск

Монтаж котла

Перед первым запуском газовщики проверяют всю систему на герметичность, визуально нормальное состояние прибора и правильность подключения коммуникаций. Затем систему отопления заполняют водой. Специальный узел подпитки системы уже встроен в современные газовые приборы, так что дополнительных усилий процедура не потребует.

Останавливают наполнение при показателях 2 атмосферы на манометре. Затем выпускают скопившийся воздух из основных узлов, циркуляционного насоса и радиаторов. Как только воздух из системы перестал выходить, пошла вода, то оборудование готово к запуску на полной мощности.
