Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы

Виды и конструкции

Виды дымовых труб по материалу изготовления:

• кирпичные;
• металлические — однослойные и трехслойные с утеплителем;
• асбоцементные;
• железобетонные;
• керамические.

Виды дымоходов по конструкции:

• стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
• коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
• насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
• современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
• можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Керамический дымоход для работы котла на твердом топливе

Современные дымоходы из керамических блоков являются оптимальным решением для изготовления системы дымоотведения твердотопливного котла. Керамика имеет лучшие теплотехнические характеристики. Подобные параметры имеют только стеклянные дымоходы, которые по причине высокой стоимости, не прижились в РФ.

Потребителю предлагают несколько вариантов керамической продукции:

• Модульные керамические дымоходы – существуют одно и двухходовые варианты. Можно заказать модель с вент каналом. Для ТТ котла подойдет дымоход с принудительной вытяжкой. Недостатком керамики является большой вес конструкции. Поэтому, установка внутридомового или внешнего приставного дымохода снаружи здания, делается на предварительно подготовленное бетонное основание.

Комбинированные модели – в таких сэндвич конструкциях, тонкостенная керамическая труба защищена кожухом из нержавеющей стали. Системы дымоотведения данного типа можно устанавливать снаружи или внутри здания, на специальных монтажных площадках.

Основные нормативы устройства к прямоточным дымоходам котлов отопления на дровах предусматривают следующие рекомендации:

• Обустройство приставного дымохода выполняется с установкой на бетонном армированном основании.

Соединение керамической трубы с твердотопливным котлом осуществляется при помощи адаптера.

Стыки дымохода обрабатываются кислостойким герметиком.

Расположение дымохода и котла должно максимально совпадать, чтобы по возможности избежать горизонтальных участков трубы свыше 1 м.

На данный момент, керамические системы дымоотведения не имеют аналогов, относительно сроков эксплуатации и теплотехнических характеристик, и являются оптимальным выбором при подключении к твердотопливному оборудованию любого типа.

Материал изготовления дымохода

От материала изготовления, его качества зависят не только показатели КПД и скорость сгорания топлива, но и безопасность.

Рассмотрим варианты, какой дымоход подходит для твердотопливного котла.

• Асбестоцементная труба отличается низкой ценой, высокой жаростойкостью, низким коэффициентом термического расширения, гладкой поверхностью, химической стойкостью к воздействию агрессивных веществ и широким ассортиментным рядом. Недостаток материала его низкая теплостойкость, температура выше 300 С разрушает материал.
• Кирпичный потребует дополнительных расходов на кладку и обустройство фундамента, но в то же время один из самых проверенных временем и надежных вариантов. Выдерживает температуру нагрева до 800 С. Но неровности, образующиеся при кладке способствуют быстрому загрязнению сажей, копотью и требуют своевременной прочистки системы дымоотведения. Кирпичу свойственна высокая теплоемкость, после нагрева он медленно отдает тепло и служит дополнительным источником обогрева помещения.
• Металлические трубы, изготовленные из нержавеющей стали представляет собой сборную легко монтируемую конструкцию. При выходе из строя одного из элементов, прост в демонтаже и замене необходимого узла. Высокая термостойкость, антикоррозийные свойства, гладкая поверхность, применение системы сэндвич предупреждает появление конденсата на стенках, доступная цена.
• Керамические и стеклянные дымоходы имеют идеально ровную гладкую поверхность, высокую теплостойкость, герметичность, износостойкость, эстетичный внешний вид. Недостаток этих материалов – высокая стоимость и сложность монтажа, которую необходимо учитывать при проектировке здания.

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Дымоход для твердотопливного котла из кирпича своими руками

Как элемент отопительной системы дымоход классифицируется в зависимости от использованного материала. Выделяют такие системы дымоотвода:

• металлические;
• керамические;
• стеклянные;
• кирпичные.

Все виды имеют особенности, к примеру, из огнеупорного кирпича дымоход сможет выдержать довольно высокие температурные перепады. К тому же этот материал эстетично смотрится в интерьере помещения.

Для металлических дымоотводов применяют нержавеющую сталь, поэтому они демонстрируют устойчивость к агрессивным средам. Что касается стеклянных дымоходов, то в российской практике они не встречаются, хотя отличаются прекрасными качествами эксплуатации и превосходным дизайном.

Существует несколько правил подключения дымоотвода для твердотопливного котла. Они подскажут неопытному хозяину, что нужно сделать для обеспечения качественного отведения дыма. Итак, правила:

При возведении дымоотводной конструкции нужно соблюдать правила противопожарной безопасности, чтобы защитить себя и свое жилище от образования пожара. Для безопасности делают изоляцию, способную предотвратить возможное возгорание.
В кладке важна высота дымохода, поскольку от нее зависит напрямую тяга, а также вывод нечистот, образованных в результате горения. Рекомендуется устанавливать дымоход таким образом, чтобы его конструкция была на один метр выше крыши.
Рекомендуемая толщина стен – не меньше 10 сантиметров.
Следует постоянно контролировать площадь конструкции изнутри

Важно, чтобы она по всей длине была одинаковой, в ином случае это затруднит прохождение дыма.
Нужно предусматривать обязательно места, через которые будет выходить конденсат, а также через которые можно будет прочистить дымоход.

При выборе материала для возведения дымохода нужно предусмотреть то, что при нагревании газов в процессе работы системы отопления температура в дымоходе может даже быть более 500 градусов Цельсия. Именно поэтому дымоход из кирпичной кладки считается надежным сооружением. Для защиты внутренностей такого дымоотвода их дополнительно обрабатывают.

Для того чтобы самостоятельно справиться с кладкой дымохода из кирпича, важно понимать все процессы. Не помещает и опыт в этом деле

Самым простым вариантом будет обустройство дымохода с прохождением внутри стен кирпичного канала. В данном случае необходимо оставить незаложенную шахту, которая будет иметь сечение ровно на один кирпич.

Обратите внимание

Расчет сечения производится согласно нормам: 0,08 квадратных метров отводится на 1 киловатт мощности котла.

В случае отдельного возведения дымохода при отсутствии канала из кирпича нужно с осторожностью подходить к работе

При кладке следует уделять внимание углам, которые делаются предельно ровными

В то же время стены не должны иметь выпуклостей. Дымоход, примыкающий к стене, кладут вертикально. При примыкании к стене дымоотвода дополнительно делается крепление посредством анкеров. Их нужно размещать спустя каждые четыре ряда кирпичной кладки.

Перед началом строительства кирпичного дымохода продумывают, где будут располагаться ревизионные отверстия. Кладка осуществляется с учетом того, что внизу обязательно должен находиться люк, через который будет удаляться сажа.

Внутренняя стенка конструкции должна быть очень гладкой и не иметь препятствий для прохождения дыма. Самым популярным вариантом такого рода отделки считаются работы по оштукатуриванию плоскости «под варежку».

Использование данного метода позволит создать приближенную к кругу форму сечения канала. Однако многие считают непрактичным этот метод ввиду того, что со временем может происходить отслаивание штукатурки.

А это может засорить дымоход.

Для облицовки внешней стороны дымохода используется специальный кирпич или любой кровельный материал.

Для твердотопливного котла дымоход из кирпичной кладки будет очень целесообразен, поскольку данный материал имеет большой срок службы.

Важно

Из-за высокой температуры газов кирпич долго не будет разрушаться ввиду отсутствия конденсата.

Правильный дымоход для твердотопливного котла своими руками

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

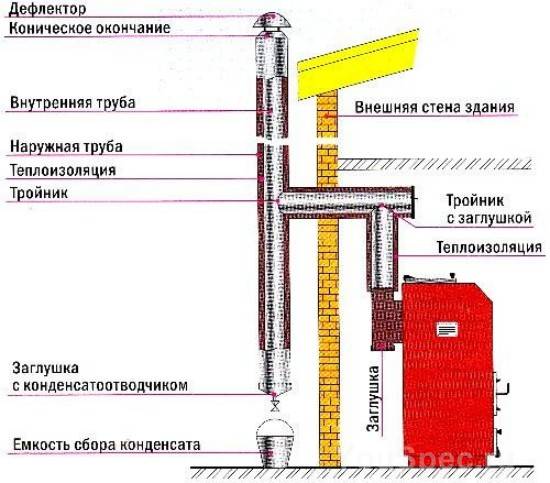

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

• двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
• улитка или самодельный короб, показанный на чертеже;
• вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
• шпильки с гайками М8 и остальной крепеж;
• кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом. Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

• Титан.
• Никель.
• Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

• 316.
• 316 L.
• 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Правила и ход монтажных работ

Подключение твердотопливного котла к дымоходу не представляет сложности. При соблюдении всех правил и инструкций монтаж можно провести самостоятельно.

Главное условие – обеспечить пожаробезопасность отопительной системы. Трубопровод должен располагаться на безопасном расстоянии от легковоспламеняющихся материалов.

К каждой конструкции поставщик прилагает инструкцию, с которой необходимо ознакомиться. В ней прописаны параметры размещения дымоходов для котлов на твердом топливе.

Также важно учесть то, что придется проводить периодическую чистку труб, поэтому расположение конструкции должно быть удобным. Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла

Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла.

Все стыки заделываются жаропрочным герметиком. От этого зависит безопасность отопительной конструкции.

Горизонтальные участки трубопровода не должны превышать расстояние 1 м. Параметры высоты не более 5 м.

При установке дымохода следует учесть отвод конденсата, возникающего в процессе эксплуатации.

Монтаж кирпичного дымохода

Дымоход из кирпича представляет собой тяжеловесную конструкцию. Она устанавливается на прочный фундамент.

Котел может иметь несколько дымоотводных каналов, которые сводятся к насадной трубе. На ней обычно устанавливают задвижку, регулирующую тягу. На трубу выкладывается кирпичами перевязка. Ее высота не доходит до потолка примерно на 5- рядов.

Далее кладется распушка. Она представляет собой внешнее расширение, внутри сохраняет прежние размеры трубы. Распушка служит для защиты перекрытий дома от возгорания. Данный слой должен проходить через перекрытие строения и возвышаться на две кладки над основанием пола следующего этажа или чердака. Затем строится стояк. К стропильной системе необходимо снова расширить кладку на полкирпича.

Расширение строится на 8 кладок – это называется выдрой. Она выполняет ту же функцию, что и распушка, а также защищает кровлю и чердачное помещение от сырости. Сверху ее отделывают цементом в форме ската.

Далее выдра переходит в шейку трубы. Обычно ее выкладывают в 6-7 рядов. Завершают шейку оголовком в два-три ряда. Для защиты конструкции от осадков на него крепят колпак.

Внутрь кирпичной кладки вставляется металлическая труба. Она позволяет избежать преждевременного разрушения кирпича.

Установка конструкции из нержавеющей стали

Трубы из нержавеющей стали имеют большой срок службы. В случае неисправности легко заменить любой элемент конструкции.

Одним из самых распространенных способов установки таких дымоходов является сэндвич. Его используют чаще всего для внешнего монтажа. Труба имеет особую сборку. Внутрь ее вставляют термоизоляционный материал. Все швы обрабатывают герметиком, устойчивым к высоким температурам. Сверху устанавливается колпак.

Монтаж керамического дымохода

Керамические дымоходы имеют сложную конструкцию:

• внутренний слой – труба из керамики;
• средний слой – термоизоляция (минеральная вата);
• внешний слой – облицовка (из огнеупорного материала).

Дымоходы легко собираются. Обычно они выпускаются комплектом, части которого просто устанавливаются и легко подгоняются. Сверху ставится металлический колпак.

Дополнительные особенности дымохода для котла на твердом топливе

Нужно, чтобы его труба хотя бы на 70 см поднималась над коньком

При этом важно не закрывать ее грибком (зонтиком), иначе сажа станет оседать на ее стенках и проедать ее. Соединять сэндвич-колени и подобные им элементы стоит под углом в 45°, чтобы предотвратить опрокидывание тяги

И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали.

Канал должен быть выложен из материала с особенно высокой термостойкостью. Учитывайте, что при горении дров или угля температура отходящих газов может не должна превышать 300°C и даже значительно превышать эту отметку. Значит, требуется, чтобы стенки рукава выдерживали самый серьезный жар.

Кроме того, дымоходные трубы для твердотопливных дровяных котлов должны соответствовать следующим требованиям. Способностью противостоять негативным факторам воздействия: конденсату и высокой температуре.

Материал канала в процессе нагревания должен противостоять разрушительному воздействию влаги и содержащихся в ее составе кислот и прочих агрессивных примесей, и не выделять никаких летучих соединений.

Надежность

Ресурс работы по-настоящему хорошей системы отопления измеряется не годами, а десятилетиями, в течение которых она остается безопасной. Чтобы обеспечить столь высокую долговечность, необходимо не только грамотно организовать вывод отходящих газов, но и выбрать современный нагревательный агрегат и правильно его подключить.

Тяга

В том случае, когда она окажется недостаточной, на внутренних стенках дымовых труб для твердотопливных котлов будет оседать сажа, постепенно забивая проход и не давая таким образом газам выйти наружу в полном объеме. Если проблему не исправлять, продуктов горения будет оседать все больше, и рано или поздно настанет момент, когда они пойдут внутрь дома, что чревато отравлением жильцов.

Данное явление возникает за счет разности температур и атмосфер, когда воздух стремится в зону пониженного давления. Силу тяги можно частично повысить за счет принятия грамотных конструкторских решений, ведь она зависит от следующих факторов:

• длина вертикального участка;
• количество поворотов и загибов, и угол их наклона.

Их число в целом не ограничивается какими-либо правилами. Но стоит помнить о суммарной величине горизонтальных проекций всех наклонных поверхностей от оси входа из котла в дымоход (по нижней точке) до оголовка на крыше (в верхней). Сумма не может превышать двух метров. Оптимальная высота дымоотвода от колосника до оголовка — 5 м, при наличии горизонтальных участков, уклон которых доходит до 45º, высоту увеличивают на число их продольных проекций.

В общем случае, чем прямее шахта, тем лучше проходимость отходящих газов, стабильнее тяга, и наоборот

Поэтому так важно не допускать переходов под углом 90°. В исключительных случаях разрешается использование одного перехода

А горизонтальный участок должен составлять не более 1 м.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.

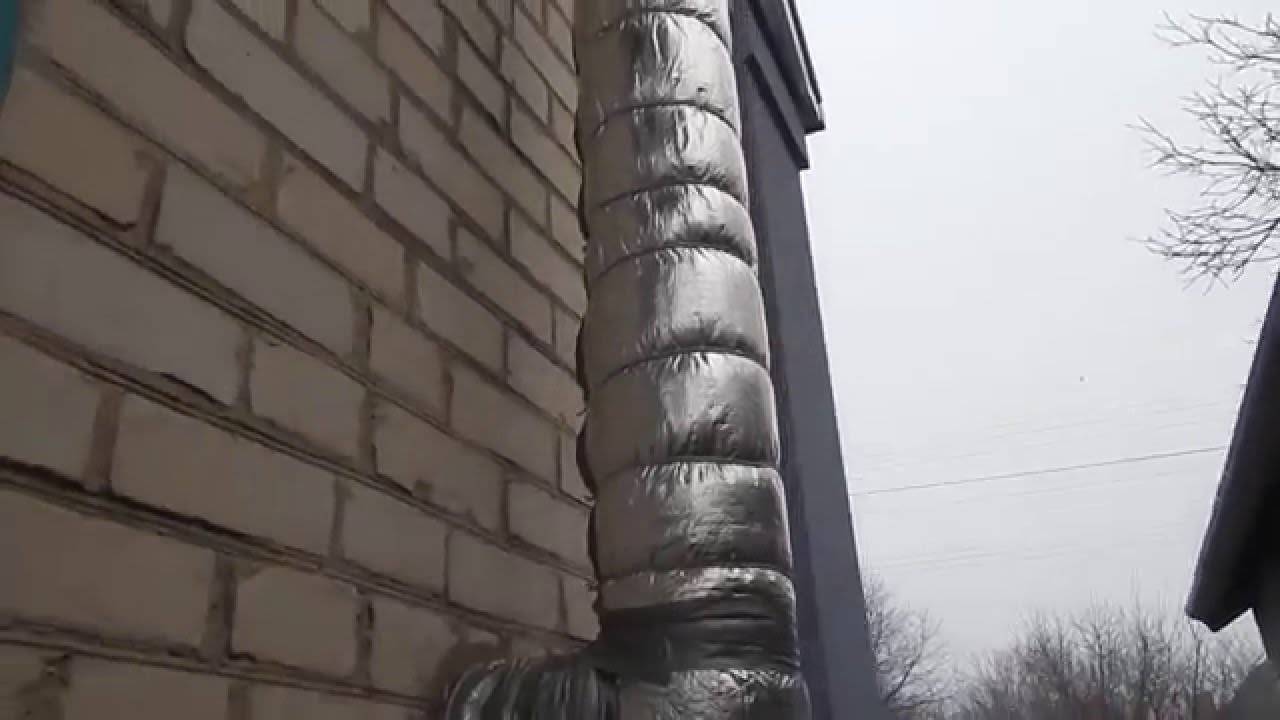

• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.
