Дымоход для газового котла в частном доме основные требования к монтажу

Основные требования

Требования, которые регулируют нормы, правила, особенности обустройства в частном доме дымохода газового котла указаны в СНиПах, которые необходимо обязательно соблюдать, иначе: установка будет сделана неправильно, подсоединение в частном доме дымохода к котлу не получится, что отразится на его безопасном использовании. Важным параметром считается обеспечение тяги, что даст возможность эффективно использовать тепловую энергию. Помимо этого, к перечню обязательных правил относят:

Особое внимание уделяется местам стыков — отдельные элементы должны быть абсолютно герметично подсоединены;

Конструкцию надо оборудовать сборником конденсата, чтобы влага не собиралась на стенках;

Нельзя оборудовать оголовок грибками, чтобы они не создавали затруднений для чистки сажи и угарный газ не попал в частный дом;

Угол наклона деталей должен быть меньше 30 градусов;

Поперечные сечения при установке недопустимы;

Ответвления должны быть не больше одного метра в сторону;

Колена устанавливаются в количестве 3 штук с обязательным обустройством ревизионных люков;

Внизу трубы обустраивают капельник, ревизионный люк;

При наращивании труб части соединяются внахлест;

Стыки частей дымохода должны не совпадать с перекрытием частного дома.

Горизонтальные части газохода не могут быть больше 3 м., если здание строится и 6 м. для готовых частных домов;

От быстровоспламеняющихся материалов дымоход располагается на расстояние 25 см.;

Для изоляции трубы применяют базальтовую вату, специальную мастику.. Все параметры дымохода указываются в инструкциях производителя газового котла, но строительные нормы нельзя игнорировать

Наружный дымоход обустраивают в том случае, если отопление проводится уже после окончания строительства частного дома.

Все параметры дымохода указываются в инструкциях производителя газового котла, но строительные нормы нельзя игнорировать. Наружный дымоход обустраивают в том случае, если отопление проводится уже после окончания строительства частного дома.

Внимание! Для каждого типа газового котла или камина в частных домах монтируют отдельные дымоходы.

Установку в частном доме дымохода делают по параметрам отопительного оборудования. Рекомендовано газовый котел установить в отдельном помещении — котельной (на первом этаже), чтобы угарный газ нормально отводился. Соблюсти все параметры новичку в строительном деле не под силу, поэтому желательно обращаться к специалистам.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Правильный монтаж оборудования

Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел

Важно правильно выбрать и установить

Инструменты и материалы

Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.

Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.

Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:

1. Защитные рукава для пластин.
2. Крепежи и монтажные хомуты.
3. Строительный герметик для герметизации пустот между втулками и проемами в стенах.
4. Набор инструментов для строительства.
5. Перфоратор для выполнения отверстий в стенах.
6. Защитное оборудование.

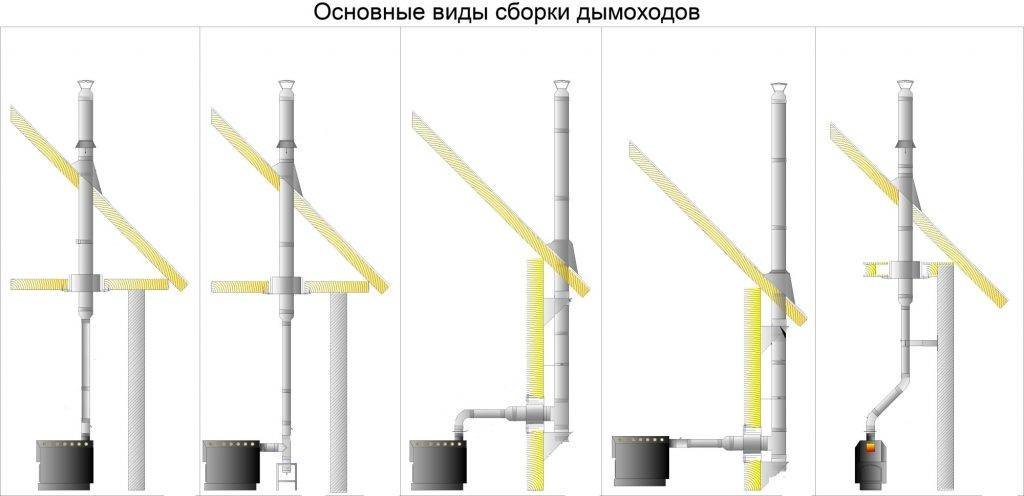

Каким образом обустраиваются дымоходы

Установка горизонтального дымохода – самое простое решение:

1. В стене сделано отверстие с выходом наружу.
2. Со стороны улицы здание поднимается вверх.
3. Присоединяется к стене – раме, привинчивается с помощью зажимов.

Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:

1. Из котла в воздуховод вводится канал.
2. Канализация простирается до самой крыши.

В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.

Расположение выхода дымоходной трубы относительно крыши:

• если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
• 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
• расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
• для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.

Преимущества и недостатки коаксиальных систем дымоотвода

Определимся с положительными и отрицательными моментами в использовании данного типа дымохода.

Плюсы и минусы

Главный плюс двухканальной системы дымоотвода – воздух забирается с улицы. Обычно котлы его берут прямо из котельной, поэтому становится нечем дышать.
Все коаксиальные дымоотводные трубы очень компактные, поэтому не будут занимать много места.
Сильно уменьшаются теплопотери, этого удается добиться из-за того, что один контур в процессе работы уже частично обогрет.
Экологичность процесса. С таким дымоходом газ сгорает почти на все 100%, поэтому нет выбросов опасных для экологии примесей.
Такой дымоотвод не требует обустройства дополнительного фундамента.
Препятствует возгоранию. Наружная труба греется от газов, идущих от котла, а внутренняя охлаждается от поступающего уличного воздуха. Поэтому даже если с дымоходом будут соприкасаться легковоспламеняемые материалы этой температуры недостаточно для возгорания.
Дымоотвод устанавливается за пару часов, поэтому вам даже не понадобится помощь. Никакого специализированного инструментария не потребуется.
Огромный выбор дымоходов данного типа в магазинах.
Жители не будут дышать выделениями от неполного сгорания топлива.

Появление конденсата, которые в составе имеет вредные примеси и прочие отравляющие вещества.
Придется дожидаться разрешения СанЭпидНадзора, иначе вам могут выписать штраф.
Ограничен по сфере применения, ведь он годится лишь для газовых котлов.
Труба слишком сильно выделяется на общей фактуре дома или квартиры, и это может смотреться совсем не эстетично.
Можно получить штраф, если выяснится, что вы неправильно утилизируете ядовитые конденсационные отходы.
Высокая стоимость. Полимерные детали стоят не особо дорого, но срок службы у них относительно не большой.
Если не утеплять дымоотвод, то при -10 градусов по Цельсию и ниже, уличный выход будет покрываться наледью.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Дымоход своими руками

После закупки газового котла, четкого определения месторасположения, наличия инструкции по сборке и подключению дымохода, можно самостоятельно сделать работы. Делать все надо поэтапно:

1. Детали собрать в комплект.
2. Подсоединить к отопительному газовому прибору.
3. Провести фиксацию деталей.
4. Проверить герметичность всех соединений, их изоляцию.

Дымоход в частном доме выводят через отверстие в стене (можно использовать вентиляционное отверстие, окно). В стене делают отверстие необходимого диаметра и помещают трубу с изоляционным материалом.

Важно! Отверстие делают только после того, как перепроверены расчеты и все соответствует чертежам. Его делают для стенки щадящим, аккуратным способом.. Секция трубы выводится в отверстие, закрепляется, изолируется

Делается на улице наращивание, при помощи последовательного подсоединения звеньев, проверяя отвесом. Потом труба кронштейнами закрепляется к стенке. На верхушке устанавливается наконечный клапан, который защищает в частном доме дымоход от атмосферных осадков.

Секция трубы выводится в отверстие, закрепляется, изолируется. Делается на улице наращивание, при помощи последовательного подсоединения звеньев, проверяя отвесом. Потом труба кронштейнами закрепляется к стенке. На верхушке устанавливается наконечный клапан, который защищает в частном доме дымоход от атмосферных осадков.

Сэндвич-трубу обрабатывают средством, защищающим от коррозии. Одинарную трубу обязательно утепляют. Заключительный этап — соединение с газовым котлом (патрубком), герметизация.

Важно! Устройство дымохода для газового котла в частном доме процесс трудоемкий. Поэтому тем, у кого нет навыков, такой монтаж делать своими руками не рекомендуется

Лучше эти мероприятия доверить специалистам строителям.

Над коньком кровли труба газохода должна возвышаться не более чем на 30 см. Места, проходящие через крышу, изолируются в соответствии со стройматериалом кровли.

Частный дом можно обустроить любым дымоходом, который подходит к газовому отопительному котлу. Главное, правильно провести монтаж и в будущем его эксплуатировать согласно правилам. Для этого проводится чистка дымохода частного дома — раз в 12 месяцев, а если обнаружено механическое повреждение, то его немедленно надо устранить.

Что еще почитать по теме?

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт – 7.5 м3;
• от 30.0 до 60.0 кВт – 13.5 м3;
• свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Материалы для устройства дымохода в частном доме

Эффективность и долговечность вытяжной трубы для газового котла отопления зависит не только от грамотно подобранной конструкции, но и от того, из какого она сделана материала. Главные требования — газонепроницаемость, не горючесть, устойчивость к химически агрессивной среде, гладкая внутренняя поверхность.

Традиционно, дымоходы бывают следующих типов:

• кирпичные;
• из нержавеющей стали (одностенные и сэндвич);
• керамические;
• асбестоцементные.

В каждом случае есть свои преимущества, а так же недостатки. Не секрет, что чаще всего критерием выбора становится более низкая стоимость труб и работ по их монтажу.

Строительная промышленность стремительно развивается и предлагает новые материалы для сооружения долговечных и удобных в эксплуатации дымоходов. Всё чаще встречаются дымоходы из жаропрочного стекла, которые обеспечивают идеальную тягу, практически вечные. Однако стеклянные дымоходы пока ещё очень дорогие.

Можно ли подключить два котла к одному дымоходу?

Гость » 29 окт 2012, 19:42

Oscar » 29 окт 2012, 22:36

Бибикин Иван » 30 окт 2012, 15:34

Serg_i_K » 30 окт 2012, 21:34

Rikota » 06 мар 2014, 18:26

олег » 11 июн 2014, 21:28

Сергей Н » 13 июн 2014, 14:11

Что то я не понял. Куда 7м куда 5м? Если у вас дымоход высотой 7м, в ней прицепить 2 колонки, 90 градусов и 45С, то это допускается. 7 метров обеспечит требуемую тягу в трубе!

Если разница в высотах подключения 5м, то тут надо поразмыслить еще на предмет безопасности!

В общем чертежик бы получить, а дальше уже делать выводы!

Гость » 13 июн 2014, 22:54

Игорь_01 » 09 ноя 2014, 09:42

Главное правило по диаметру трубы таково! Дымоход должен быть не меньшего диаметра, чем патрубок выхлопа котла! А если котлов подключается 2 и более, значит диаметр должен суммироваться!

ВАЖНО! Нельзя подключать котлы под углом более 45С! Чем он меньше, тем лучше! Воздушные и газовые магистрали подключаются только под наклоном к оси основного провода! Иначе инерция все испортит!

Условия монтажа, местоположение

В сниповском документе отображены общие требования к помещению, где предполагается монтаж газового котла с закрытой камерой:

• размеры котельной =/+4 м2;
• обязательное присутствие двери, ширина которой 80 см;
• наличие естественного источника света (габариты окна 0,3 м² на каждые 10 м³);
• высота потолков от двух с половиной 2,5 метра;
• наличие контура для заземления;
• близкое расположение труб системы холодного водоснабжения;
• дымохода, системы вентиляции на основании требований, изложенных в сопроводительных документах;
• запрещено устанавливать газовый котел в санузле, ванной;
• размещать на ровной поверхности пола или стены.

Место положения

Газовые котлы для отопления и ГВС делятся на два вида:

• напольные;
• настенные.

Напольные устройства в большинстве своем используют для отопления больших и средних частных домов. В основном в конструкции применяется дымоход с естественной тягой, а монтаж осуществляется в отдельном помещении котельной (бойлерной). Такие устройства имеют более надежный теплообменник, изготовленный из нескольких взаимозаменяемых секций чугуна.

Настенные котлы монтируют как в отдельной бойлерной, так и на кухне или другом нежилом помещении. Их применяют не только в отдельных домах, но и квартирах.

Дымоход: требования к его конструкции

Требования  зависят от моделей используемых приборов. Категорически запрещено отводить продукты сгорания в вентиляционные шахты. От качества конструкции зависит бесперебойная работа котла. Например, он может прекратить работу автоматически, если в помещении установлены не открываемые окна, то работа котла может быть прекращена из отсутствия притока свежего воздуха. Качество работы системы контролируется соответствующими органами не менее двух раз за весь отопительный сезон.

Нормативы СНиП точно выделяют требования. Они должны отвечать следующим параметрам:

• обязательное наличие системы для отвода конденсата;
• форма вертикальная, отсутствие любых уступов;
• разрешен незначительный уклон (до 30 градусов);
• отрезок, соединяющий с котлом не менее 50 см;
• общая высота выше здания;
• контакт с наружной стеной исключается, выдержать расстояние не менее 20 см;
• находящийся в стене, изолируется негорючими материалами (стекловата, асбест);
• выходящий на кровлю, поднимается на высоту одного метра;
• запрещено проводить любую часть через жилые помещения.

Проводить монтаж лучше всего на основании требований, предъявляемых производителем котла. Они изложены в сопроводительных документах.

Вентиляция

Наличие эффективной вентиляционной системы – обязательное условие для стабильной работы газового котла. Существует два вида вентиляций – естественная и принудительная. Иногда это может быть комбинированная система, выведенная в отдельную категорию.

Обустройство естественной вентиляции примитивное. Для ее функционирования достаточно наличие прорези под дверью и окна, что гарантирует нормальную тягу. В зоне котла обязательно наличие отверстия с воздуховодом.

Для  принудительной вентиляции требуется наличие различных вспомогательных средств. Чаще всего это специальные виды вентиляторов, обеспечивающие воздухообмен.

Особенности энергообеспечения

Современное отопительное оборудование является энергозависимым. Это предполагает соответствия определенным нормам:

• обязательное заземление отопительного котла;
• учитывая нестабильность напряжения, лучше подключать котлы к источникам бесперебойного питания или к стабилизаторам;
• розетка должна находиться в непосредственной близости к котлу, использование удлинителей запрещено.

Это все требования, предусмотренные правилами.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l – длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

• Хомут под растяжку – для надежной фиксации.
• Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
• Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
• Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
• Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
• Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
• Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
• Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
• Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
• Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
• Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
• Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
• Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
• Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

1. конденсатосборник;
2. опорная площадка;
3. тройник-ревизия;
4. тройник подключения;
5. конус;
6. монтажные элементы.

Варианты исполнения

Внутреннее и наружное исполнение дымоходов сильно отличается. По этой причине их конструкция имеет принципиальные различия.

Наружная конструкция

В стене делают отверстие, через которое свободно проходит труба и ее изоляция. Каждый из элементов закрепляется поочередно.По всей длине дымоход крепится дополнительно посредством использования кронштейнов. Также необходимо утеплить трубы.

Утеплитель-минеральная вата

Внутреннее исполнение

В первую очередь необходимо выбрать правильное месторасположение установки дымохода и котла. После этого делают разметку на местах, где будет проходить труба. Далее формируют проемы и выполняют присоединение патрубка от котла к дымоходу.

Закрепляется лист железа, крепится кронштейн. Стыки фиксируют и обрабатывают герметиком. Их дополнительно проверяют после окончания работ.

Коаксиальная газоотводная труба

Как уже говорилось ранее, такие дымоотводы имеют две трубы. Через одну выходят отходы продукты горения, через другую – поступает воздух. Дополнительная вентиляция, если собирают такой аппарат, не требуется, поскольку трубы не зависимы друг от друга.

Этот тип дымоходов применяется исключительно для напольных или настенных котлов с закрытым типом камеры сгорания.
