Газовое отопление частного дома: схемы и способы организации

Виды газовых котлов

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям.

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

  • поддержание заданной температуры,
  • возможность программирования режимов по дням или часам,
  • совместимость с комнатными термостатами;
  • подстраивание работы котла под погоду,
  • летний режим — работа на нагрев воды без отопления;
  • возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Общие характеристики водяного отопления

Водяное отопление в котором движение осуществляется за счет разницы внутренних давлений. Нажмите на фото для увеличения.

Использование именно водяной системы обогрева имеет множество преимуществ для владельца дома. Сегодня даже печное отопление является не настолько эффективным. Водяное отопление практично, ведь котел не требует отдельного помещения, расположить его можно на кухне или в подвале (и любом другом удобном месте).

Специалисты провели расчеты, по которым выяснили, что водяное отопления является не только практичным, но еще и экономичным, ведь может обеспечить экономию топлива (если сравнивать с печным отоплением) до 20%. Самая обычная и простая система водяного отопления работает по принципу естественной циркуляции имеющегося теплоносителя.

В этом случае вода (то есть теплоноситель) может приводиться в движение без помощи посторонней движущей силы, такой как насос.

Движение осуществляется за счет разницы внутренних давлений горячих и холодных водяных масс. То давление, которое создается в главном стояке, всегда немного ниже, чем то, которое образуется в охлаждаемых стояках. Непрерывная циркуляция теплоносителя осуществляется благодаря тому, что холодная вода, которая поступает из отопительных батарей, возвращаясь в котел, вытесняет нагретую воду.

В данной статье каждый потребитель сможет получить грамотное описание общего устройства системы водяного отопления, все тонкости ее проектирования и монтажа.

Обязательные требования к системе отопления

Для поддержки в системе непрерывной циркуляции теплоносителя нужно утеплить основной стояк. Стоит ориентироваться на тот факт, что процесс перемещения теплоносителя может продолжаться до тех пор, пока система будет заполнена водой. В этом случае разница температур (холодных и горячих потоков) должна быть не меньше чем 25 градусов по Цельсию.

При желании, можно с легкостью ускорить процесс циркуляции воды. Сделать это можно путем увеличения расстояния по высоте между котлом и самими отопительными приборами. Однако стоит помнить важную деталь – минимальное удаление не может быть меньше трех метров. Именно по этой причине эксперты рекомендуют оборудовать котел водяного отопления в подвальном помещении, там же, где обычно размещают топливохранилище. Если у вашего частного дома подвал отсутствует, то котел можно разместить и на цокольном этаже, на уровне самих отопительных приборов первого этажа дома.

В этом случае необходимо попытаться сместить центр котла по вертикали ниже – приблизительно на 15-20 см от осевой линии самих отопительных приборов. Сделать это можно за счет «приямка». Практически все существующие системы водяного отопления работают по принципу естественной циркуляции воды и действуют обычно в пределах 15-30 метров. Именно на таком расстоянии и происходит падение давления воды, что расходуется на преодоление внутрисистемного трения.

Для того чтобы снизить этот показатель, нужно использовать трубы большего диаметра в самой системе, а также отопительные приборы, которые имеют широкие проходные отверстия. Схемы отопления заказываются и создаются специалистами, самостоятельно сделать проект водяного отопления практически невозможно, ведь для качественной работы всего оборудования необходимо учитывать даже мельчайшие детали.

Критерии выбора газового котла

По той простой причине что котёл, работающий на газу, является центральным узлом системы отопления его выбор должен происходить с полным осознанием вопроса. Так, приобретение устройства с камерой сгорания закрытого типа не требует установки трубы отвода отработанных газов. Если вблизи частного дома нет центральной магистрали подачи газа, можно остановить свой выбор на комбинированном котле, работающем на разном топливе.

Параметры газового котла могут отличаться в зависимости от размеров отапливаемого помещения. Газовые приборы бывают как маломощными для обогрева одноэтажных строений, так и мощные котлы способные обогреть многоэтажную постройку или даже промышленный объект. В зависимости от функциональности котлы, работающие на газу, подразделяются на одноконтурный и двухконтурный агрегат.

Одноконтурное газовое оборудование предназначено только для отопления дома. В свою очередь, двухконтурный аналог помимо своего прямого предназначения имеет дополнительную функцию нагрева воды. При этом такие устройства бывают проточными и накопительными. Но применение проточного прибора целесообразно при незначительном потреблении горячей воды. В свою очередь, двухконтурный котёл с вмонтированным бойлером способен в полной мере обеспечить как обогрев частного дома, так и горячее водоснабжение.

Если рассматривать виды газовых горелок, то они бывают атмосферного и вентиляционного принципа действия. Атмосферная горелка самая распространённая в системах отопления частного домостроения. Вентиляционную горелку устанавливают в котлах, используемых в промышленных структурах. Также котлы различаются типом тяги на естественный и принудительный способ отвода отработанных газов.

В зависимости от варианта монтажа газовые приборы подразделяются на настенные и напольные агрегаты. Напольный котёл обладает большими показателями мощности и размерами устройства, а также высокой долговечностью. Настенный газовый котёл, более компактный, но и максимальная мощность устройства ограничена. Помимо этого настенное устройство обладает меньшим эксплуатационным ресурсом.

Способы организации отопления в коттедже

Наиболее часто встречающейся в отечественных загородных домах автономной системой обогрева жилища является водяная. В качестве теплоносителя в ней используется вода, нагреваемая в котле или печи. После подогрева она при помощи батарей и труб отдает тепло помещениям, создавая в них комфортные условия.

Системы отопления в зависимости от схемы подсоединения отопительных приборов делятся на:

  • Однотрубные – с последовательным подключением радиаторов, согласно чему теплоноситель подается и выводится из прибора с помощью одной трубы;
  • Двухтрубные – с подающей и обратной магистралями и последовательной схемой подключения приборов к трубам, согласно чему теплоноситель поставляется в прибор одной трубой, а отводится другой.

Оба вида отопительных систем бывают с верхним и нижним типом разводки. Первый вариант предусматривает прокладку подающей трубы выше расположения принимающих теплоноситель приборов, второй, соответственно, ниже.

Расположение труб относительно приборов отопления может быть вертикальным и горизонтальным, на основании чего отопительная система принимает одноименный технический термин. Первый вид применяется преимущественно в многоэтажных строениях или в одноэтажных коттеджах с чердаком, в пределах которого возможна установка расширительного бачка и прокладка трубопровода для поставки теплоносителя по отдельной ветке в каждый прибор.

Горизонтальный отопительный контур сооружают в небольших по площади частных постройках. Причина в недостаточной производительности и ограничениях по протяженности — сеть не может по длине быть больше 30 погонных метров.

Присоединение стояков к радиаторам выполняется по односторонней или двухсторонней схеме, т.е. с подключением труб с одной или двух сторон. Если в вертикальной однотрубной системе подключение батарей производится с одной стороны, то ее называют контуром с опрокинутой циркуляцией. Последняя разновидность не рекомендуется для систем со стальными или чугунными приборами.

Основными элементами типовой системы отопления в частном загородном доме являются: нагревательный котел, радиаторы и трубопроводы подачи теплоносителя

По типу циркуляции воды в трубах отопительные системы бывают двух видов:

  1. Естественные – подразумевают самотек теплоносителя благодаря законам физики.
  2. Принудительные – предполагают наличие циркуляционного насоса для создания кругооборота носителя тепловой энергии от котла к приборам, а после остывания в обратном направлении.

Первый вариант проще второго в проектировании и монтаже. Но подача тепла в естественной системе не поддается автоматическому регулированию, теплоноситель в ней перемещается по трубам за счет гравитации и разности плотностей холодной и нагретой воды. Зато в отличие от принудительного варианта она энергонезависима.

При отключении электроснабжения отопительная система с естественной циркуляцией воды продолжит исправно функционировать, если основным ее агрегатом будет энергонезависимый котел. Насоса, которому требуется питание от розетки, в ней тоже нет.

Однако гравитационное давление имеет свои пределы. Мощности отопления с естественной циркуляцией просто не хватает для поставки теплоносителя в разветвленные контуры. Иногда ее недостаточно для подачи нагретой воды с требующейся для отопления температурой при расстоянии между радиатором и котлом 25 м, если трубопровод выполнен из материала с высоким гидравлическим сопротивлением: стали или чугуна.

Если деревянный дом имеет небольшую площадь, то для него вполне хватает естественной системы. Однако большой в два-три этажа коттедж требует более мощного варианта с насосом, который будет прокачивать горячую воду до всех удаленных от котла комнат на всех этажах.

Помимо использования газа теплоноситель может быть нагрет за счет электричества либо сжигания иных видов топлива. Также автономное отопление в частном доме, где нет подключения к магистрали с газом, нередко организовывается с помощью конвекторов, инфракрасных обогревателей и тепловых насосов.

Выбор конкретного способа устройства отопительной системы зависит от множества факторов. Здесь важен климат региона проживания, качество утепления жилища, а также доступность того или иного типа горючего.

Воздушное отопление является хорошей заменой водяному, но из-за сложности расчетов и проектирования его в нашей стране применяют редко

Контуры отопления с циркулирующим по ним паром и нагретым воздухом устраиваются по идентичным принципам.

Подбор газового котла для обогрева дома

В продаже есть настенные и напольные разновидности АГВ газовых котлов для частного дома. Настенные модели имеют меньшую мощность, но более компактные. Для отопления большого дома используют напольные агрегаты большой мощности. Отдельно стоит рассказать, как выбрать АОГВ для частного дома.

В первую очередь стоит обратить внимание на материал теплообменника:

  1. Стальные теплообменники самые востребованные. Их делают из нержавейки, поэтому они стоят недорого. За счет пластичности прибор менее подвержен образованию трещин. Однако его устойчивость к коррозии оставляет желать лучшего, особенно при условии, что он постоянно контактирует с водой.
  2. Чугунные теплообменники более устойчивы к коррозии, но отличаются большим весом. При перепаде температуры теплоносителя повышается риск трещинообразования. Эту разновидность обычно используют в напольных моделях котлов.
  3. Змеевик из меди отличается высокой коррозионной стойкостью, компактными размерами и малым весом, но его цена самая высокая.

Кроме этого, котлы бывают одноконтурные и двухконтурные. Первая разновидность применяется только для обогрева дома, а второй вид используют для подогрева теплоносителя и нагревания воды для горячего водоснабжения.

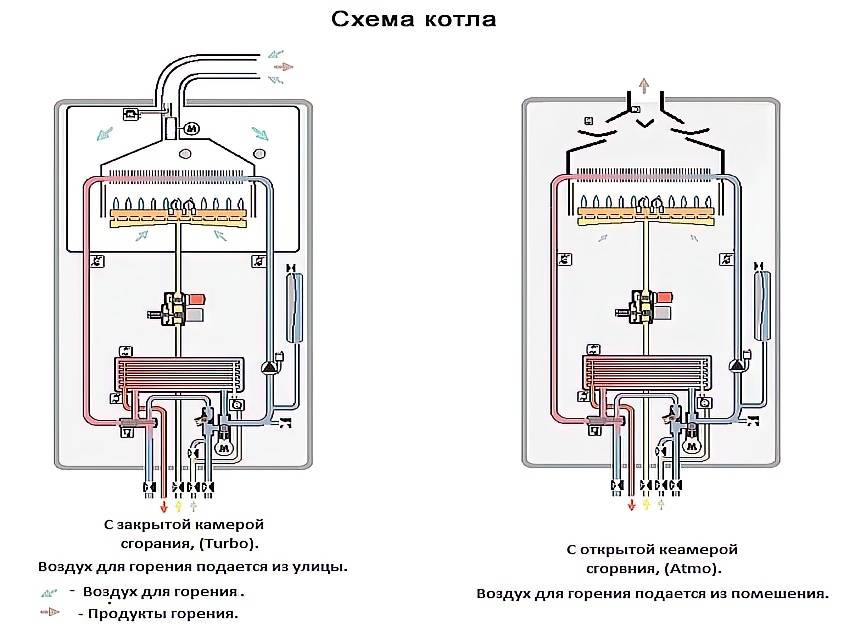

Разновидность камеры сгорания

По принципу поступления воздуха в камеру сгорания для формирования газовоздушной смеси котлы бывают следующих типов:

  • В приборы с закрытыми камерами сгорания воздух нагнетается принудительно с улицы. Для удаления продуктов горения используется коаксиальный дымоход.
  • В камеры открытого типа воздух поступает из помещения через приточный клапан. Продукты горения удаляются по традиционной дымоходной трубе.

Конструкции закрытого типа можно устанавливать в любом помещении, а коаксиальный дымоход делать в стене или крыше. Для работы приборов с открытыми камерами нужна достаточная тяга, поэтому надобится высокий дымоход.

Агрегаты с открытыми (атмосферными) горелками имеют и другие особенности:

  1. Поскольку для работы котла не требуются механизмы, работающие от электричества, он считается энергонезависимым. А для бесперебойной работы оборудования с закрытой камерой нужен ток.
  2. Атмосферные котлы устанавливают в отдельном помещении с выходом на улицу и эффективной вентиляционной системой.
  3. Обязательно обустраивается отдельный дымоход и принудительная вентиляция.

Конденсационные котлы

Газовая система отопления частного дома может быть обустроена с использованием конденсационных моделей нагревательного оборудования. Принцип работы основан на использовании конденсата, который образуется при сгорании топлива, для подогрева обратки. В таких конструкциях используют дымоход коаксиального типа.

Конечно, значительно повысить температуру теплоносителя в обратке за счет конденсата не получится, но в качестве дополнительного источника тепла его можно использовать. Для отведения использованной конденсируемой жидкости устанавливается специальный патрубок. Он отводится в отдельную емкость или канализацию. Отводить конденсат в септик строго запрещено, потому что он является слабоконцентрированной кислотой и может привести к гибели полезных бактерий.

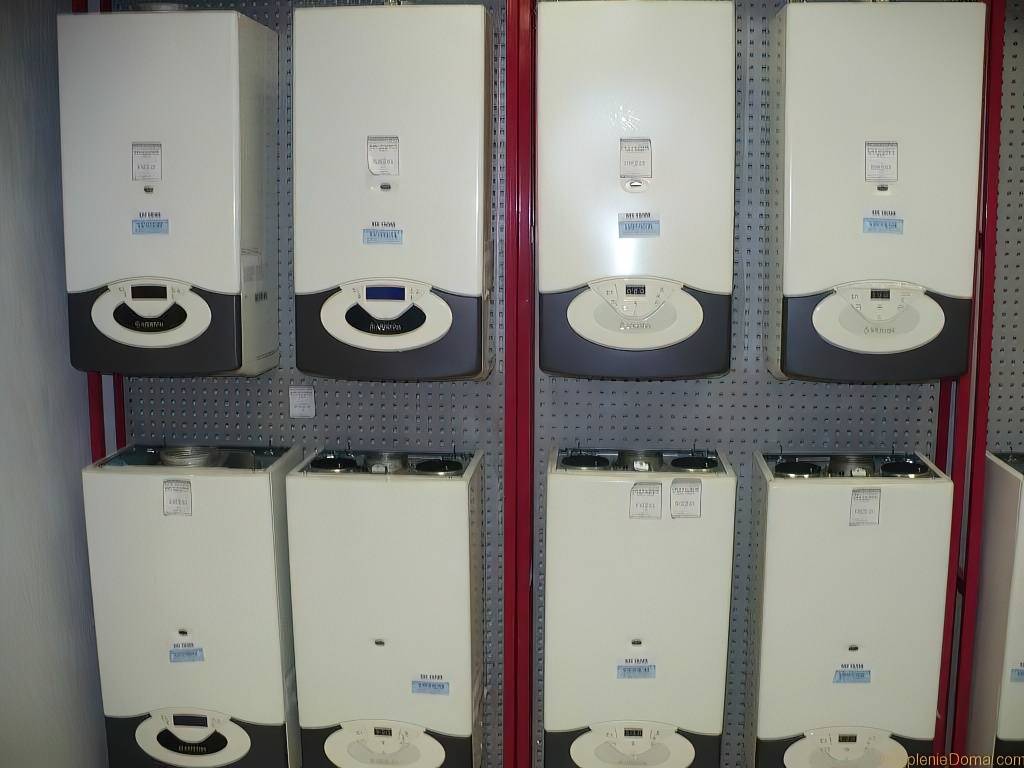

Рейтинг лучших котлов для частных домов

Из современных котлов особого внимания заслуживают BAXI SLIM 2300Fi и PROTHERM МЕДВЕДЬ 40 TLO. Первый – типичный представитель современных технологий. Устанавливать его можно хоть в квартире, хоть в отдельной котельной. Защищено устройство от всего, вплоть до низких температур. А управлять Baxi можно прямо с мобильного, если вам вдруг захочется сделать температуру поменьше, когда вы уже легли в кровать.

Второе устройство – лучшее решение для квартир и небольших частных домов. Напольный котёл, размером со стиральную машинку, имеет лишь один недостаток – необходимость менять термопару раз в несколько лет. В остальном – это лучшее решение для любой ситуации, да и стоит он не сильно дорого, находясь в среднем ценовом сегменте.

Популярные бренды-производители

Эффективность и экономичность газового отопления подтверждает высокий спрос на газовые котлы.

Выпуском данного вида оборудования занимается большое количество фирм. Лидируют в этом направлении европейские компании, но от них практически не отстают производители из стран Юго-Восточной Азии и России. Количество фирм велико, что создает между ними серьезную конкуренцию.

Наиболее известны следующие компании:

  • Vaillant. Известный немецкий бренд, выпускающий надежные и качественные газовые котлы;
  • Buderus. Фирма из Германии, производит качественную теплотехнику высокого уровня;
  • Viessmann. Еще одна немецкая компания, чью продукцию высоко ценят пользователи всего мира;
  • Ariston. Итальянская фирма, в настоящее время является «дочкой» компании Indesit.
  • Baxi. Еще одна известная фирма из Италии;
  • Protherm. Словацкая компания. Известна тем, что серии газовых котлов называет именами животных;
  • Navien. Корейский производитель недорогих и качественных газовых котлов;
  • ЖМЗ. Аббревиатура «Жуковский Машиностроительный Завод» хорошо известна в России. Энергонезависимые котлы этого производителя отличаются стабильной работой и низкими ценами;
  • Лемакс. Фирма из Таганрога (Россия), производит газовые котлы высокого качества и доступной стоимости.

Перечень компаний-производителей газовой теплотехники далеко не завершен.

Постоянно возникают новые фирмы, происходит слияние компаний в единые холдинги. Изменение ситуации способствует развитию и совершенствованию оборудования, позволяет добиться лучших показателей и снизить цены.

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

  • Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
  • Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
  • Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Вертикальная и горизонтальная

Этот вид разводки связан с расположением подающих труб.

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Выбор системы автономного отопления

Иметь средства и желание сделать в своем доме автономное газовое отопление — половина дела. Придется еще потратить немало сил на получение соответствующего разрешения от контролирующих органов и инстанций. Именно на этом этапе придется выбирать, какого типа будет будущая система автономного отопления, какие будут поставлены задачи и требования к отопительному оборудованию.

Ответ на многие вопросы даст проект отопительной системы. Правильно подобранный к реальным условиям тип системы автономного отопления, точно и правильно сделанные соответствующие гидравлические и тепловые расчеты, обеспечат в дальнейшем благополучный монтаж оборудования.

На сегодняшний день наиболее распространены два типа домашнего отопления:

  • радиаторный;
  • водяной теплый пол.

Обе системы имеют, как свои плюсы, так и минусы. В первом варианте можно говорить о быстром и удобном монтаже. Прокладка труб, установка котла и подключение радиаторов занятие обычное и для профессионалов не представляет особой сложности.

Существенных минусов в подобной системе нет. Стоимость монтажа не высока, однако надо учитывать: каждый радиатор стоит немалые деньги, плюс стоимость котла и расходных материалов, которые потребуется для прокладки коммуникаций. Чем больше отапливаемая площадь, тем больше расходы.

В плане экономичности водяной теплый пол более выгоден. В процессе работы за счет нагреваемой поверхности пола идет равномерный обогрев всего внутреннего пространства помещения. К минусам следует отнести высокую стоимость оборудования и сложность монтажа.

К примеру: воздух на высоте 1,5 м. над уровнем пола прогревается до 20С, то на уровне пола воздух прогревается всего до 17-18С. Под самым потолком воздух еще теплее  24-25С. В результате увеличиваются тепловые потери через чердачное помещение и стеновые панели. Котел работает  в усиленном режиме, расход топлива увеличивается.

С водяным полом ситуация выглядит иначе. Температура необходимая для работы системы «теплый пол» ниже, чем температура необходимая для радиаторов. с максимальным КПД, причем расход топлива в данном случае минимальный.

Выбирая систему отопления для своего дома, не стоит забывать, что теплый пол имеет ограниченную теплоотдачу — всего 50-70 Вт на м2. В помещениях большой площади, с большим количеством окон и наружных стен будут иметь место значительные теплопотери.

На схеме показана традиционная для большинства домов частного сектора  двухтрубная система отопления.

Схема отопления двухэтажного дома

Можно ли самостоятельно смонтировать открытое отопление?

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Поговорим о подборе частей для открытого отопления:

  • Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
  • Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.
  • Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
  • Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

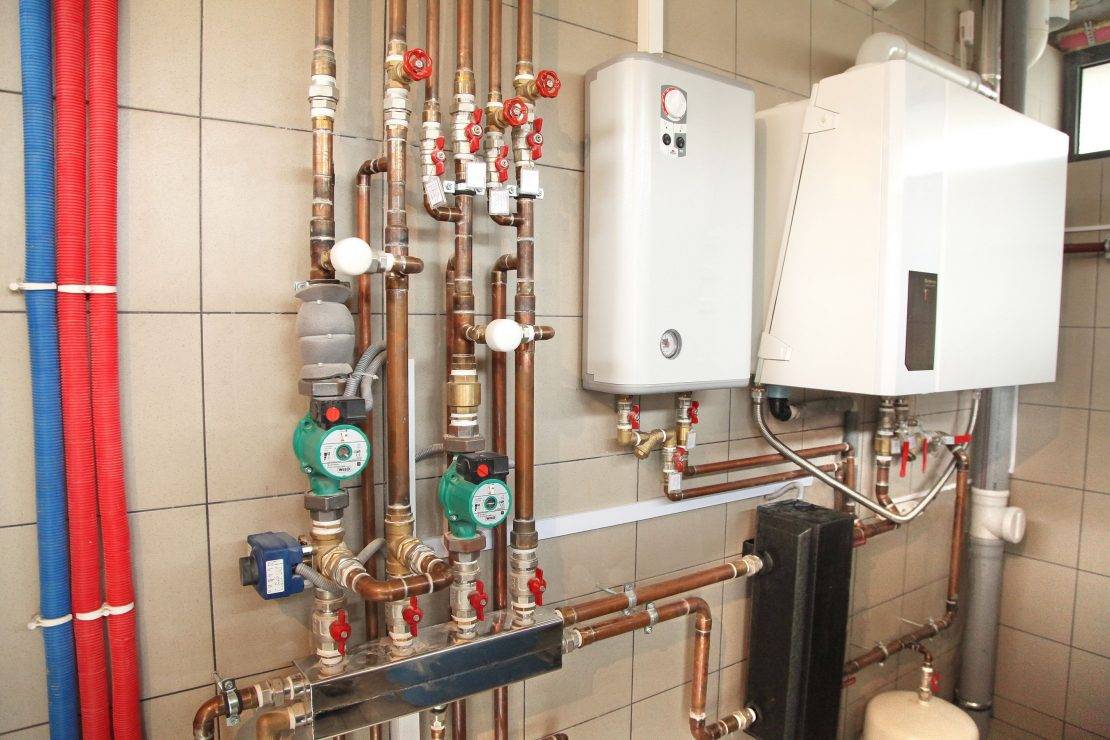

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

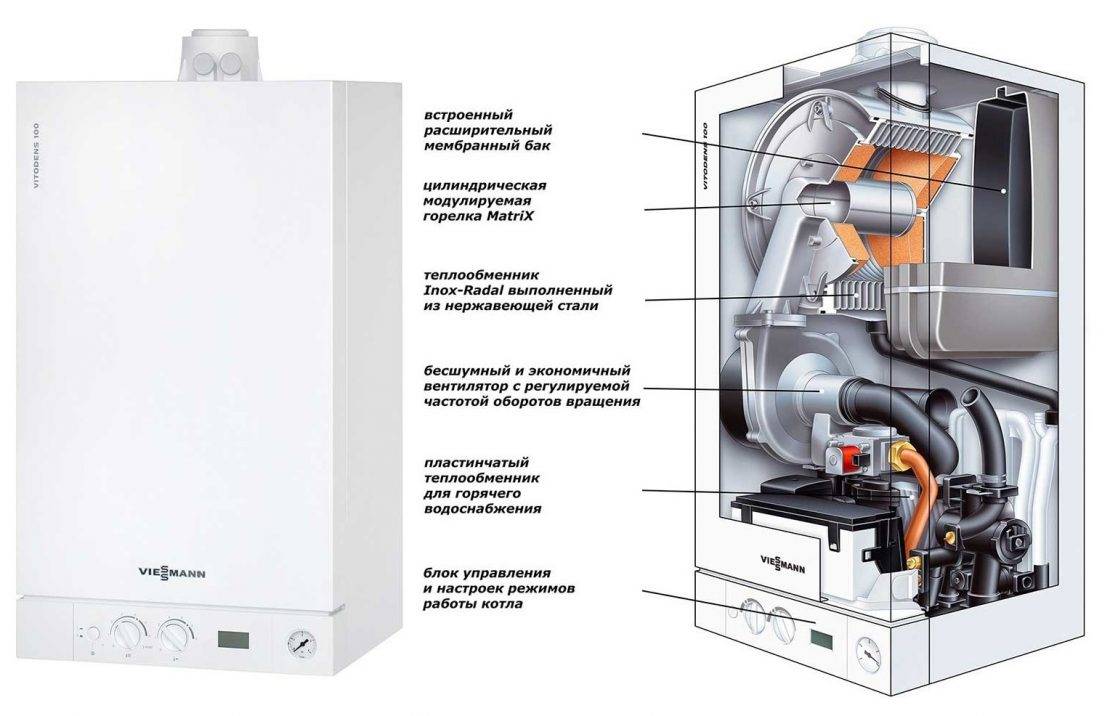

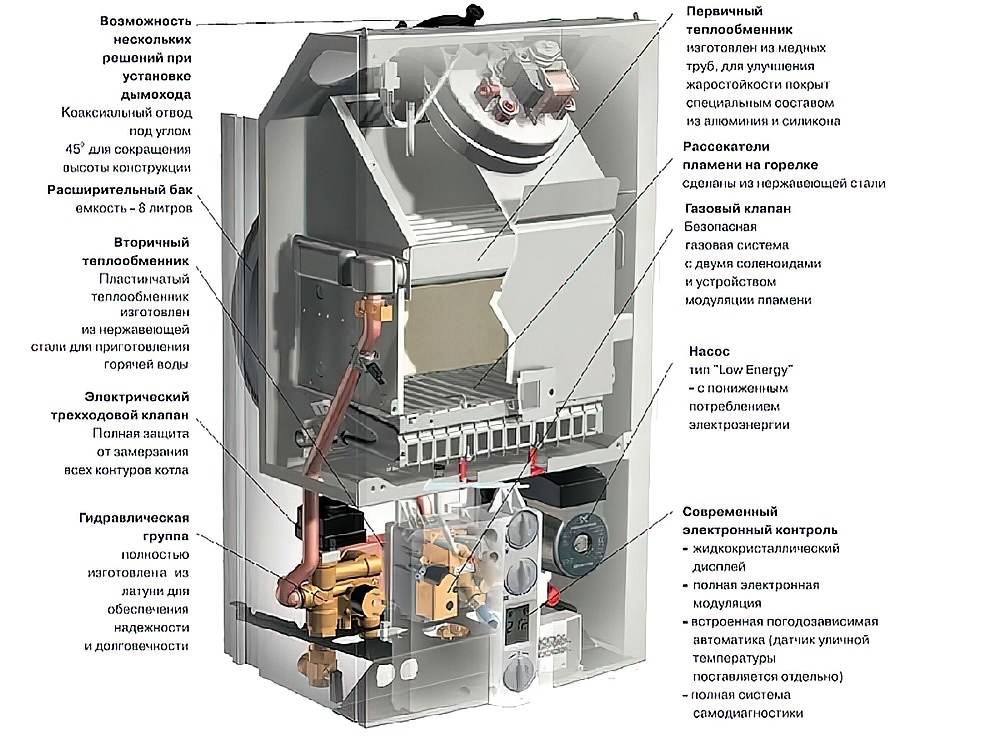

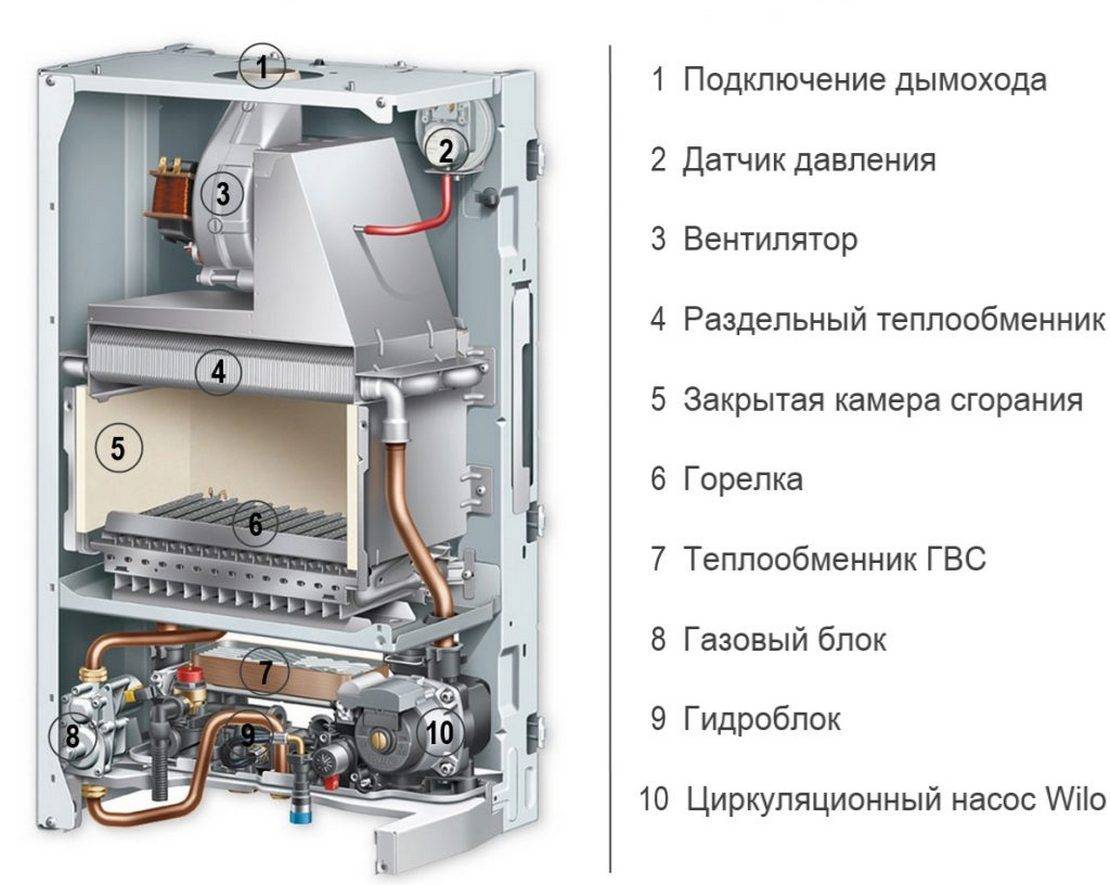

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

  1. Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
  2. Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
  3. Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
  4. Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
  5. Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

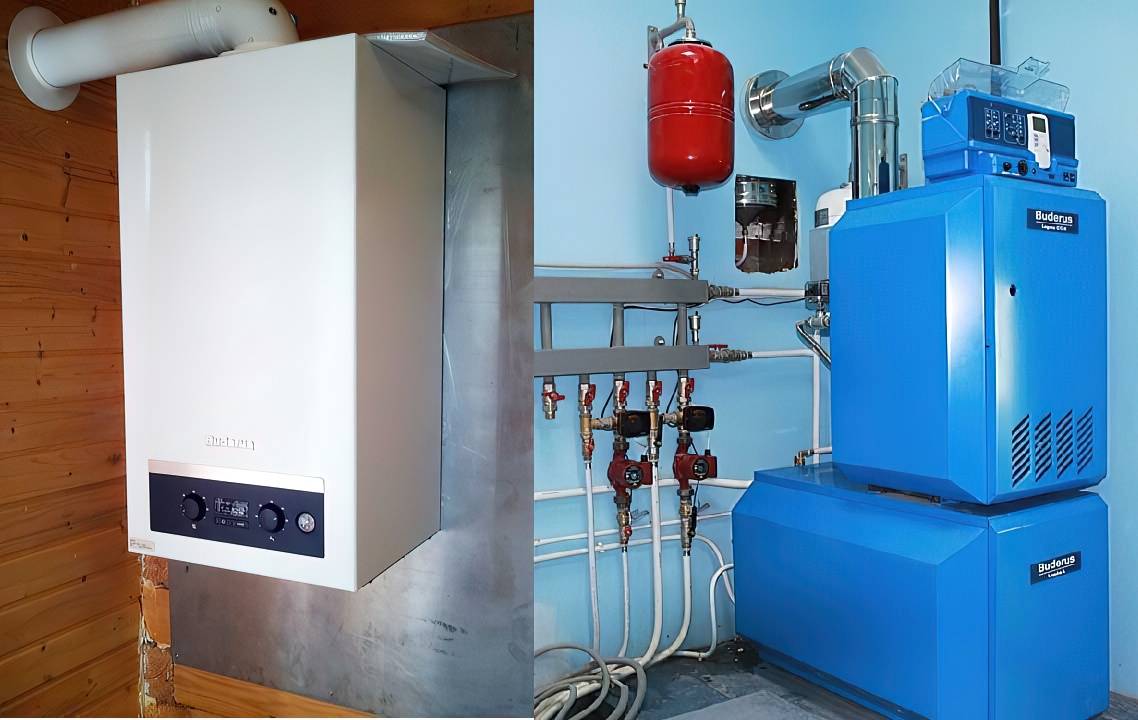

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием

Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

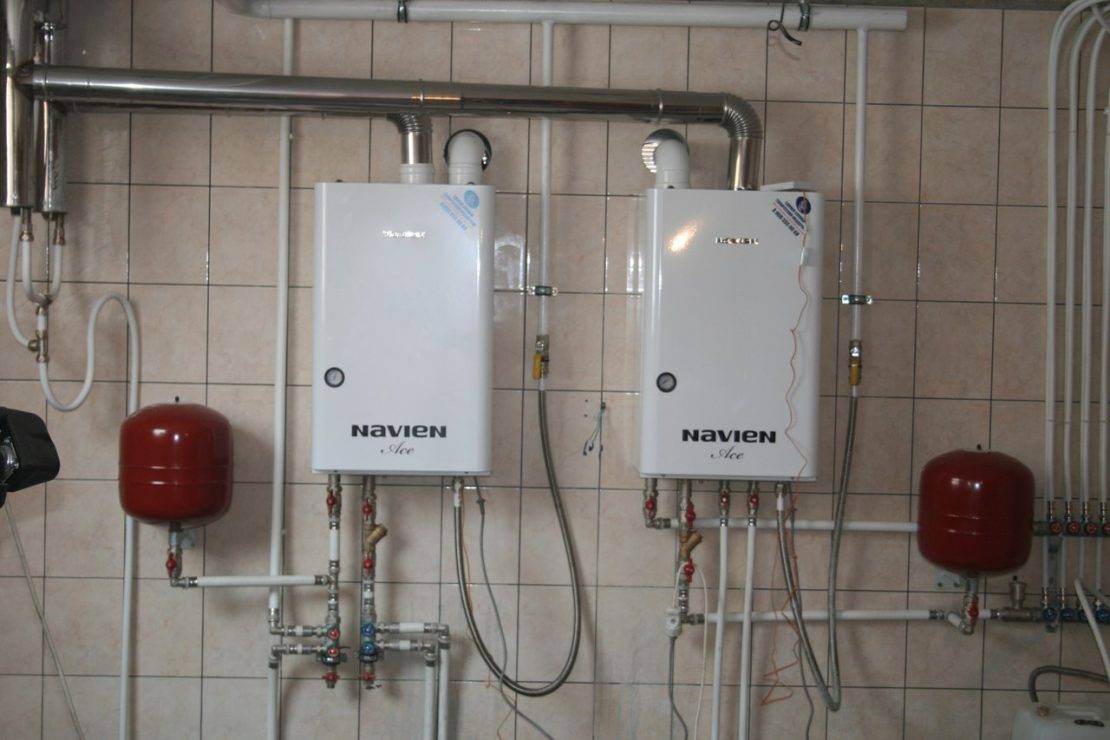

Монтаж настенного котла

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

Что представляет собой такое оборудование

По своему назначению бездымоходные котлы практически не отличаются от обычных. Они, как и все другие модели могут применяться для обогрева помещений и приготовления горячей воды, но у них несколько иная камера сгорания. Есть отличия и в принципе работы.

Если для нормального функционирования обычного газового аппарата необходимо наличие дымохода и тяги, то эти модели используют для забора воздуха и выброса отработанных газов коаксиальную трубу.

Оборудование такого типа рассчитано на отопление помещений площадью до 300 м² и может быть подключено к системе с одной или двух сторон. Продукты сгорания удаляются из них по коаксиальной трубе, состоящей из двух элементов. По внутреннему происходит вывод газов, а по наружному – подается воздух в котел.

Они очень удобны не только в конструктивном плане, но и потому, что являются пожаробезопасными. Горячие продукты сгорания изолированы от стен здания холодным, поступающим с улицы воздухом.

Также плюсом является нетребовательность котла к наличию тяги и притоку воздуха, эти операции выполняются принудительно, при помощи встроенного в аппарат вентилятора.

Выбор оборудования

Механизм действия отопительной системы, которая функционирует на газе, основан на том, что в приборе теплоноситель подогревается и разносится по трубам, при этом внутри газового котла происходит сжигание топлива. Чтобы прибор работал эффективно и выполнял свои функции на должном уровне, необходимо выбрать наиболее подходящую в каждом конкретном случае модель. Газовый котёл должен отвечать таким требованиям:

  • привлекательный внешний вид;
  • универсальный дизайн;
  • безопасность;
  • надёжность;
  • прочность;
  • экономичность;
  • простота использования;
  • долговечность.

Есть модели настенные, которые могут крепиться на кухне или в ванной, и напольные. Последние более мощные, но и размеры их большие. Если в доме есть дымоход, можно установить прибор с открытой камерой сгорания, если нет, то только с закрытой.

Схема газового оборудования в частном доме

Функциональность приборов также является важным показателем, который должен учитываться при выборе отопительного оборудования. Одноконтурные котлы обеспечивают дом теплом. Но чаще всего владельцы загородных домов отдают предпочтение двухконтурным газовым котлам, так как они имеют функцию горячего водоснабжения, что исключает необходимость устанавливать дополнительные приборы для обеспечения дома горячей водой.
