Как подключить и настроить
Основные условия для установки отопительного газового оборудования от :
- монтаж котла и необходимого вспомогательного оборудования осуществляется в соответствии с проектной документацией, учитывающей требования СНиП и рекомендации производителя;
- установка оборудования осуществляется в специально предназначенном для этих целей помещении, а при особой модификации агрегата — исключительно в хорошо проветриваемых пристройках;
- процесс монтажа и пусконаладочных работ осуществляется специалистами, прошедшими курс обучения установки и обслуживания газового оборудования;
- устранение любых неисправностей котла выполняет сервисная организация, уполномоченная производителем отопительного и водогрейного оборудования;
- самостоятельные работы по монтажу влекут лишение потребителя гарантии на агрегат и его ремонт;
- при распаковке отопительного оборудования должна быть проверена комплектность поставляемого котла и наличие соответствия используемому виду топлива.
Прежде чем приступить к монтажу, нужно внимательно ознакомиться с прилагаемой к газовому котлу инструкцией, а в процессе установки должны соблюдаться все приведённые в сопроводительных документах рекомендации. Маркировка на оборудовании не должна повреждаться или устраняться.
Стандартная технология подключения и настройки газового котла:
- фиксация агрегата на стену осуществляется посредством винтов с соответствующими прокладками;
- патрубки для подсоединения не должны нагружаться трубной отопительной системой, ГВС-системой или элементами газовой подачи;
- установочный размер подсоединения трубок, включая их высоту и требуемое расстояние от входа до выхода, должны строго соблюдаться;
- размещение гидравлической группы осуществляется на нижней части газового оборудования, а система в обязательном порядке оснащается заливным краном и предохранительно-сбросной арматурой;
- в условиях превышения максимальных показателей давления внутри системы, из предохранительно-сбросной арматуры происходит сброс пара или воды;
- подсоединение агрегата к системе отопления предполагает наличие возможности выполнять полный объём работ по профилактике и ремонту;
- вода в систему отопления доставляется посредством наполнительного крана, а сливное устройство применяется для понижения показателей давления или частичного слива теплового носителя;
- полноценными сливными и наливными функциями обладают специальные выходы, устанавливаемые на выделенных участках системы отопления;
- давление горячего водоснабжения на подаче в оборудование должно превышать аналогичные показатели в системе отопления;
- в положении крана «Наполнение» (гидравлическая группа) обязательно выполняется контроль работы системы посредством котлового манометра;
- открывание арматуры производится против часовой стрелки, а закрытие — строго по часовой стрелке.
К предметам обслуживания котельного оборудования по гарантии не относятся мероприятия, представленные обезвоздушиванием и настройкой расширительного бачка.
Основные неисправности
Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.
Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:
- Обрыв или короткое замыкание того или иного датчика.
- Отсутствие пламени.
- Отсутствие воды.
- Остановка вывода дыма.
- Отказ циркуляционного насоса.
- Остановка вентилятора и т.д.
Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.
ОБРАТИТЕ ВНИМАНИЕ!
Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.
Он представляет собой довольно протяженный список, приводить который целиком нет смысла.
Принцип работы
Для примера — настенный 2-х контурный турбированный аппарат «Гепард». Работает на отопление и ГВС. Вода подогревается в стальном теплообменнике пластинчатой формы. Продукты горения, образующиеся при сжигании топлива, отводятся по коаксиальному дымоходу. Кислород поступает в результате принудительного нагнетания – с улицы. Контроль и управление осуществляется с помощью дисплея и кнопок. На экране – отображение текущих параметров.
Чтобы улучшить показатели закрытой отопительной системы, подключается циркуляционный насос. Благодаря модуляционной горелке обеспечивается плавная регулировка нагрева воды и теплоносителя. При открытии крана с горячей водой, сразу растет мощность и происходит переключение режимов работы. При подключении выполняется настройка параметров, которые могут в дальнейшем меняться автоматически или регулироваться механическим путем.
Ассортимент газовых котлов Протерм
Газовые котлы протерм на сегодняшний день представлены в достаточно обширном ассортименте. Как показывают отзывы потребителей, каждая модель подобного оборудования имеет свои особенности, преимущества и некоторые недостатки. Чтобы определиться с выбором достаточно ознакомиться с техническими характеристиками каждой модели. Конечно, следует почитать и отзывы о выбранном котле.
Серия котлов «Пантера»
Это настенное отопительное оборудование имеет битермический теплообменник. Благодаря этом котлы протерм этого модельного ряда позволяют не только отопить жилое помещение, но и достаточно быстро подогреть воду для хозяйственных нужд. Стоит отметить, что такие агрегаты идеально подходят для отопления частных домов, квартир и загородного жилья. Также в отзывах встречается информация и о том, что газовые котлы модельного ряда «Пантера» можно использовать в качестве резервного или же основного источника тепла и горячей воды.
Серия «Гепард»
Это еще один основной модельный ряд газовых котлов компании Протерм. А если быть точнее, то «Гепард» — это самая популярная линейка отопительного газового оборудования. Судя по отзывам, стоимость таких агрегатов полностью соответствует их качеству.
Серия «Рысь»
Котлы Протерм, относящиеся к модельному ряду «Рысь», представляют собой оборудование, которое обеспечивает автономное отопление. Размещаются котлы серии «Рысь» на стене, что позволяет значительно сэкономить место. Такое оборудование можно разместить даже в небольшой комнатке.
Серия «Леопард»
Не менее актуальны среди потребителей газовые котлы Протерм из серии «Леопард». Отзывы о такой продукции обычно положительные. Очень редко можно встретить отрицательное мнение о подобных агрегатах. Зачастую такие отзывы возникают из-за неправильной настройки оборудования или же в результате неправильно монтажа. Газовые котлы Протерм «Леопард» прекрасно работают даже при понижении давления газа. Помимо этого отопительное оборудование серии гарантирует быстрый нагрев воды. Также стоит отметить, что агрегаты этого модельного ряда оснащены чувствительно автоматикой.

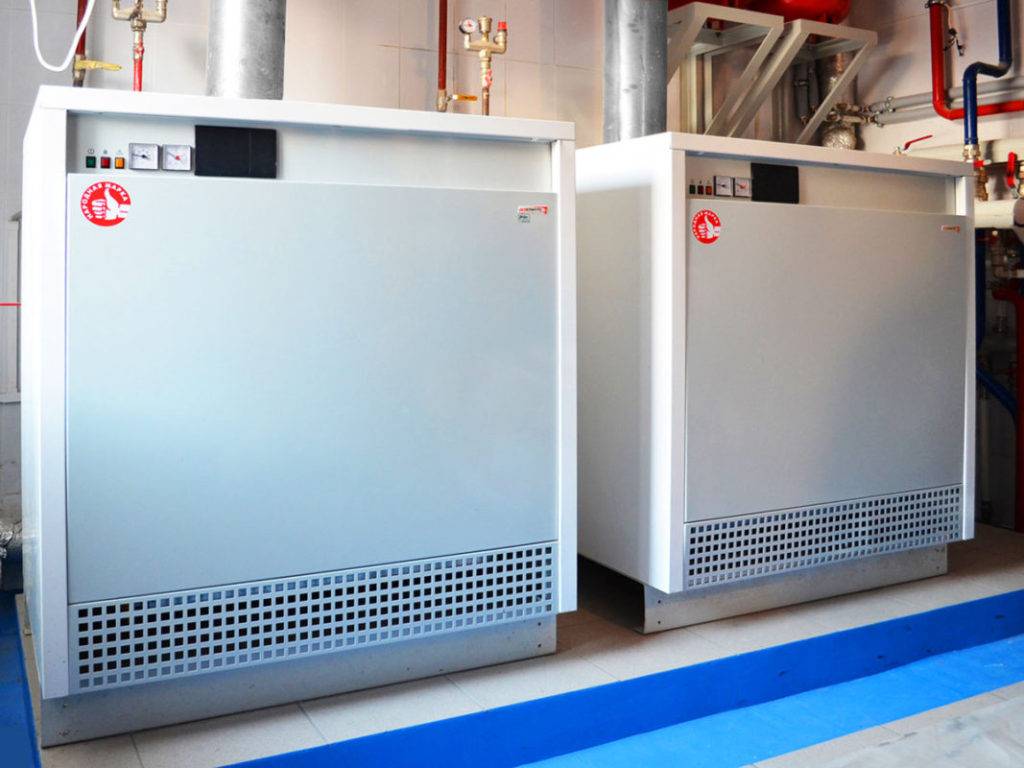

Серия «Медведь»
Это серия напольного отопительного оборудования. Котлы серии «Медведь» отличаются от остальных простотой в управлении. К тому же такие агрегаты не нуждаются в особом уходе. Каждая модель оснащена удобной автоматикой. Если возникает сбой в работе оборудования, то котел отключается. Стоит отметить, что агрегаты серии «Медведь» являются продукцией нового поколения, которая выполнена из чугуна, отличающегося высокой прочностью.
Как показывают отзывы, основное преимущество такого оборудования – функция автоматического отключения обогрева жилых помещений в теплый период. При этом сохраняется полностью горячее водоснабжение.
Обзор лучших настенных моделей
Настенные котлы подходят для установки в небольших помещениях, для обогрева которых достаточно мощности до 250 кВт. Оборудование компактное, но при это имеет хорошие технические характеристики.
Обзор популярных моделей поможет определиться с наиболее подходящей.
Protherm Рысь конденсационный 25-30 MKV 25 кВт
Котел конденсационного типа с закрытой камерой сгорания. Подходит для объектов площадью до 212 м2. Благодаря весу
37 кг монтаж занимает минимум времени.
Устройство обладает мощностью 25 кВт, за счет чего быстро обогревает помещения. КПД составляет 104%, температура теплоносителя — 35 — 60 °С. В час потребляется 3.2 куб. м газа. Возможна установка бойлера на 8 л. В минуту нагревается до 14.2 л воды. Управление осуществляется с помощью дисплея.
Характеристики:
- мощность — 6 — 25 кВт;
- расход газа: природного — 3.2 куб. м/час;
- температура теплоносителя — 35 — 60 °С;
- габариты — 39х70х28 см;
- вес — 100 кг.
Плюсы
- компактный;
- надежный;
- экономный расход ресурсов;
- быстро нагревает бойлер.
Минусы
- шумная работа;
- известковый налет на теплообменнике.
Protherm Ягуар 11 JYV 11 кВт
Компактный двухконтурный котел, оснащенный камерой сгорания закрытого типа. Легко устанавливается на стену за счет
веса 29.5 кг. Обладает мощностью 11 кВт, что позволяет отапливать помещения площадью до 88 м2.
Управление котлом электронное. Коэффициент полезного действия составляет около 88.2 %. В час расходуется 1.39 куб. м газа. Возможно подключение комплекта для работы на сжиженном топливе с расходом 0.55 кг/час и подключение бойлера на 7 л.
Характеристики:
- мощность — 9.20 — 11 кВт;
- расход газа: природного — 1.39 куб. м/час, сжиженного — 0.55 кг/час;
- температура теплоносителя — 30 — 85 °С;
- габариты — 41х70х28 см;
- вес — 29.5 кг.
Плюсы
- много датчиков;
- качественный корпус;
- безопасная эксплуатация;
- стабильная работа.
Минусы
- шумная работа;
- налет на теплообменнике.
Protherm Пантера 25 KOV (2015) 24.9 кВт
Устройство с LCD-дисплеем и отрытой камерой сгорания. Имеет мощность 24,6 кВт, что позволяет обслуживать жилые и
административные объекты площадью до 184 м2.
Тепловая нагрузка устройства составляет до 27.90 кВт. Предусмотрена работа на природном и сжиженном топливе. Теплоноситель нагревается до 85 °С. Максимальное давление в контуре отопления не превышает 3 бар. Можно установить бак объемом 10 л.
Поддерживается опция горячий старт для нагрева воды за пару секунд.
Характеристики:
- мощность — 9.50 — 24.90 кВт;
- расход газа: природного — 3 куб. м/час, сжиженного — 2.23 кг/час;
- температура теплоносителя — 30 — 85 °С;
- габариты — 44х80х33.8 см;
- вес — 41 кг.
Плюсы
- тихая работа;
- быстрый подогрев воды;
- автодиагностика;
- подключение внешнего управления.
Минусы
- высокая цена;
- быстрый износ трехкодового крана.
Обзор лучших моделей в соотношении цена/качество
Отопительное оборудование от компании Protherm славится высоким качеством, простотой монтажа и использования. Котлы изготовлены из чугуна, за счет чего теплопотери значительно сокращаются. Все модели безопасны в эксплуатации и являются экологичными.
В рейтинге представлены лучшие котлы от производителя по мнению потребителей.
Protherm Медведь 40 KLOM 35 кВт
Напольный газовый котел для отопления и нагрева воды во внешнем бойлере, который покупается отдельно.
Подходит для жилых и производственных помещений со средней площадью. Оснащен электронным розжигом с плавным регулированием режимов. Рассчитан на тепловую нагрузку 27 — 38.50 кВт. КПД модели составляет 92 %.
При отоплении природным газом расход составляет 4.1 куб. м/час. Возможна работа от сжиженного газа после приобретения комплекта настройки. В этом случае расход составит 3.3 кг/час. Независимо от выбранного способа теплоноситель нагревается до 85 °С.
Характеристики:
- мощность — 24.50 — 35 кВт;
- расход газа: природного — 4.1 куб. м/час, сжиженного — 4.1 куб. м/час;
- температура теплоносителя — 45 — 85 °С;
- габариты — 50,5х88х60 см;
- вес — 130 кг.
Плюсы
- простое использование;
- легкое обслуживание;
- качественная сборка;
- отличная комплектация.
Минусы
- корпус хлипковат;
- тяжелый вес.
Protherm Пантера 25 КТО(2015) 5 кВт
Настенный котел одноконтурного типа с функцией подачи горячей воды. Подходит для загородных домов и городских
квартир. Удобен в обслуживании и эксплуатации. Оснащен дисплеем с отображением информации о работе.
За счет принудительной системы дымоудаления подходит для установки в помещениях без стационарного дымохода. Справляется с тепловой нагрузкой 9.40 — 27.10 кВт. Потребляет 2.8 куб. м/час. Возможно подключение расширительного бака объемом 10 литров.
В зависимости от установленного режима теплоноситель нагревается до 85 °С. Устройство весит всего 41 кг, поэтому его установка не вызовет трудностей.
Характеристики:
- мощность — 8.40 — 25 кВт;
- расход газа: природного — 2.8 куб. м/час, сжиженного — 2.06 куб. м/час;
- температура теплоносителя — 30 — 85 °С;
- габариты — 44х80х33,8 см;
- вес — 41 кг.
Плюсы
- прочный корпус;
- компактный размер;
- быстрый обогрев помещения;
- простой монтаж.
Минусы
- подходит бак только до 10 л;
- высокая цена.
Protherm Гепард 23 MTV (2015) 24.6 кВт
Высокопроизводительный котел с двумя контурами и цифровым управлением. Подходит для отапливания помещений
площадью до 197 м2. Дополнен опцией организации ГВС.
Можно установить бак объемом 5 л. Поддерживается нагрев воды до 25 °C с расходом 12,5 л/мин. Этого хватает для обслуживания двух точек и удовлетворения бытовых потребностей 6 человек.
Устройство оборудовано стальной горелкой, мощность которой регулируется автоматически. Модель рассчитана на тепловую нагрузку 10.50 — 27.10 кВт.
Характеристики:
- мощность — 9 — 24.60 кВт;
- расход газа: природного — 2.9 куб. м/час, сжиженного — 2.1 куб. м/час;
- температура теплоносителя — 35 — 83 °С;
- габариты — 41х74х31 см;
- вес — 33 кг.
Плюсы
- компактный;
- простые настройки;
- быстро обогревает помещение;
- экономно расходует газ.
Минусы
- медленный нагрев воды;
- сложное отключение.
Достоинства и недостатки
К достоинствам газовых котлов Protherm принято относить:
- Высокое качество изготовления и сборки всех узлов и деталей.
- Большой выбор конструкционных и комплектационных вариантов.
- Наличие множества модификаций, оптимальным образом подходящих для работы в сложных условиях.
- Экологическая чистота, безопасность оборудования.
- Используется система самодиагностики, производящая мониторинг состояния всех узлов агрегата.
- Экономичное потребление газа и электроэнергии. Имеются энергонезависимые модели.
Имеются некоторые недостатки:
- Зависимость от наличия и правильного подключения к сети электропитания, чувствительность к скачками или перепадам напряжения.
- Высокая стоимость запчастей, сложности со снабжением в некоторых регионах.
- Низкий уровень профессионализма среди технического персонала сервисных организаций.
ВАЖНО!
Жалобы на отсутствие подготовки сервисников не следует понимать как недостаток конструкции котлов Protherm, поскольку проблема носит организационно-административный характер.
Технические характеристики
| 12 KTO | 25 KOO | 25 KTO | 25 KOV | 25 KTV | 30 KOV | 30 KTV | 35 KTV | |
|---|---|---|---|---|---|---|---|---|
| Общая информация | ||||||||
| Артикул | 0010019361 | 0010019362 | 0010019363 | 0010019364 | 0010019365 | 0010019366 | 0010019367 | 0010019368 |
| Тип котла | ||||||||
| Газовый | Да | Да | Да | Да | Да | Да | Да | Да |
| Электрический | – | – | – | – | – | – | – | – |
| Одноконтурный | Да | Да | Да | – | – | – | – | – |
| Двухконтурный | – | – | – | Да | Да | Да | Да | Да |
| Настенный | Да | Да | Да | Да | Да | Да | Да | Да |
| Напольный | – | – | – | – | – | – | – | – |
| Отопительный контур | ||||||||
| Контур отопления | ||||||||
| Открытая | – | Да | – | Да | – | Да | – | – |
| Закрытая | Да | – | Да | – | Да | – | Да | Да |
| Полезная мощность, кВт | 6,5 – 12,1 | 9,5 – 25 | 8,4 – 25 | 9,5 – 25 | 8,4 – 25 | 10,5 – 28,8 | 9,4 – 29,9 | 11,2 – 35,0 |
| Рабочее давление, Атм | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 |
| Объем расширительного бака системы отопления, л | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| Контур ГВС | ||||||||
| Встроенный накопительный бойлер | – | – | – | – | – | – | – | – |
| Тип теплообменника | – | – | – | Пластинчатый | Пластинчатый | Пластинчатый | Пластинчатый | Пластинчатый |
| Потребляемая мощность в режиме ГВС, кВт | – | – | – | 8,4 – 25,0 | 9,1 – 25,0 | 8,4 – 25,0 | 9,4 – 30,0 | 11,2 – 35,0 |
| Диапазон температуры ГВС, С | – | – | – | 35 – 65 | 35 – 65 | 35 – 65 | 35 – 65 | 35 – 65 |
| Объем горячей воды, л/мин | – | – | – | 1,5 – 12,0 | 1,5 – 12,0 | 1,5 – 14,4 | 1,5 – 14,4 | 1,5 – 16,8 |
| Рабочее давление, Атм | – | – | – | 0,5 – 10,0 | 0,5 – 10,0 | 0,5 – 10,0 | 0,5 – 10,0 | 0,5 – 10,0 |
| Контур подачи газа | ||||||||
| Давление природного газа, мм.вод.ст. | 130-200 | 130-200 | 130-200 | 130-200 | 130-200 | 130-200 | 130-200 | 130-200 |
| Давление сжиженного газа, мм.вод.ст. | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Максимальное потребление природного газа, м3/час | 1,4 | 3,0 | 2,8 | 3,0 | 2,8 | 3,4 | 3,4 | 4,1 |
| Максимальное потребление сжиженного газа, кг/час | 1,05 | 1,0 | 0,99 | 1,0 | 0,99 | 1,21 | 1,16 | 1,46 |
| Управление | ||||||||
| Панель управления | ||||||||
| Светодиодная индикация | – | – | – | – | – | – | – | – |
| Жидкокристаллический дисплей | Да | Да | Да | Да | Да | Да | Да | Да |
| Индикация температуры | Да | Да | Да | Да | Да | Да | Да | Да |
| Индикация неисправностей | Да | Да | Да | Да | Да | Да | Да | Да |
| Терморегуляторы | ||||||||
| Thermolink B (eBus) | Да | Да | Да | Да | Да | Да | Да | Да |
| Thermolink P (eBus) | Да | Да | Да | Да | Да | Да | Да | Да |
| Exacontrol 7 | Да | Да | Да | Да | Да | Да | Да | Да |
| Exacontrol | Да | Да | Да | Да | Да | Да | Да | Да |
| Exabasic | Да | Да | Да | Да | Да | Да | Да | Да |
| Безопасность | ||||||||
| Датчик тяги | – | Да | – | Да | – | Да | – | – |
| Дифференциал давления дымохода | Да | – | Да | – | Да | – | Да | Да |
| Контроль пламени | Да | Да | Да | Да | Да | Да | Да | Да |
| Датчик низкого давления | Да | Да | Да | Да | Да | Да | Да | Да |
| Предохранительный клапан | Да | Да | Да | Да | Да | Да | Да | Да |
| Датчик расхода воды | – | – | – | Да | Да | Да | Да | Да |
| Тепловой предохранитель | Да | Да | Да | Да | Да | Да | Да | Да |
| Защита от замерзания | Да | Да | Да | Да | Да | Да | Да | Да |
| Защита насоса от заклинивания | Да | Да | Да | Да | Да | Да | Да | Да |
| Размеры и подключение | ||||||||
| Электрическое подключение | ||||||||
| Напряжение / Частота, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Потребление, Вт | 145 | 88 | 142 | 88 | 142 | 93 | 145 | 175 |
| Класс электрической защиты | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| Класс NOx | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Присоединительные диаметры | ||||||||
| Дымоход, мм | 60/100 | 135 | 60/100 | 135 | 60/100 | 135 | 60/100 | 60/100 |
| Газопровод | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” |
| Контур ГВС / отопления | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” | 3/4” / 3/4” |
| Габариты | ||||||||
| Высота, мм | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Глубина, мм | 338 | 338 | 338 | 338 | 338 | 338 | 338 | 338 |
| Ширина, мм | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 |
| Вес | 38,0 | 35,0 | 40,0 | 37,0 | 40,0 | 34,0 | 41,0 | 36,0 |
Принцип работы
Для примера — настенный 2-х контурный турбированный аппарат «Гепард». Работает на отопление и ГВС. Вода подогревается в стальном теплообменнике пластинчатой формы. Продукты горения, образующиеся при сжигании топлива, отводятся по коаксиальному дымоходу. Кислород поступает в результате принудительного нагнетания – с улицы. Контроль и управление осуществляется с помощью дисплея и кнопок. На экране – отображение текущих параметров.
Чтобы улучшить показатели закрытой отопительной системы, подключается циркуляционный насос. Благодаря модуляционной горелке обеспечивается плавная регулировка нагрева воды и теплоносителя. При открытии крана с горячей водой, сразу растет мощность и происходит переключение режимов работы. При подключении выполняется настройка параметров, которые могут в дальнейшем меняться автоматически или регулироваться механическим путем.
Напольные серии
Самый востребованный вариант – «Медведь». Сам нагреватель и теплообменник – из чугуна. Установлена система слежения за тягой в дымоходе. При пропадании тяги, горелка тухнет. У всех моделей – два контура. Имеется электророзжиг и плавная регулировка мощности. Можно подключить вентилятор – чтобы принудительно отводить продукты сгорания.
Все напольные версии Protherm – с открытой топкой. Есть «Медведи» с маркировкой:
- PLO – пьезорозжиг. Двухступенчатая горелка.
- KLZ – аналогично предыдущему, но с бойлером на 110 л.
- TLO – энергонезависимые. Атмосферная горелка.
«Бизон» и «Бобер» — тоже напольные версии. Они могут работать на газе, твердом и жидком топливе, поэтому отличаются большим объемом камеры сгорания. Все напольные модификации способны работать в составе каскада. Каскадная схема предполагает установку котлов в определенной последовательности – чтобы увеличить общую мощность. Бывает, одного устройства недостаточно для обогрева большого коттеджа, тогда к нему добавляют второй – с такой же или с меньшей мощностью.
Настенные газовые котлы Protherm
Существует несколько марок: гепард, пантера, тигр и ягуар.
Существуют разные виды настенных котлов: одноконтурные, двухконтурные, одноконтурные с подключением бойлера, двухконтурные с бойлером.
Одноконтурные котлы могут обогревать помещение не свыше 350м2, более выгодными является двухконтурные. Они используются не только для обогрева, но и как газовая колонка. В комплект даже самого обычного котла входит теплообменник, который нагревает проточную воду. Практически все модели оснащены расширительным баком, циркулярным насосом и встроенным дисплеем, по которому можно наблюдать за работой.
Есть модели с закрытой камерой сгорания и принудительной тягой, которые не требуют возведения дымохода. Но бывают и с открытой камерой. Для удаления дыма используют коаксильный дымоход, который нужно покупать дополнительно.
Все настенные котлы имеют защиту от перегрева, замерзания, а также блокируют насос в нужных ситуациях.
Газовый котел «Тигр».
Данный котел очень надежный и экономный с неплохой мощностью (от 3,5 до 23 кВт). В модели «Тигр» имеется встроенный бойлер объемом 25 литров, который контролирует температуру, скорость подачи теплой воды. Газовый котел оснащен защитой насоса, защитой от перегрева и холода. На дисплее отображается температура и остальные данные. В котел встроен микропроцессор. Управлять параметрами очень легко с помощью дисплея. Мощность нагрева можно плавно регулировать.
Газовый котёл «Пантера».
Отличный и недорогой вариант, который обогревает помещение и воду. Такой котел имеет два теплообменника.
Есть 3 вида котлов «Пантера»:
-24KOV- это котел двухконтурный, который имеет открытую камеру.
-24KTV, 28 KTV- котлы, которые имеют герметичную камеру сгорания. Такой вид производит около 15 литров горячей воды за одну минуту. А отапливать может помещение свыше 200м2.
«Пантера» имеет защиту от замерзания, автоматическое прекращение подачи газа и контролирует работу насоса.
Газовый котел «Гепард».
Такие котлы производят только двухконтурные, с мощностью 11 и 23 кВт и являются турбокотлами с закрытой камерой сгорания.
Котел даже с маленькой мощностью способен подогревать 11 литров воды за минуту.
Газовый котел «Ягуар».
Хоть данная модель и является самой дешевой среди настенных котлов, но способна отапливать помещения до 230 м2. Такой котел является двухконтурным с закрытой камерой. Отличие данной модели от других в том, что управление происходит с помощью ручек, а не кнопок. А также отсутствует режим зимы и лета.
Модели
Серия Пантера состоит из нескольких модельных линеек, обладающих определенными особенностями.
Рассмотрим их внимательнее:
- KOO. Одноконтурные конвекционные котлы с навесным типом монтажа. Камера сгорания открытого (атмосферного) типа, что позволяет упростить конструкцию. Удаление отработанных газов происходит с помощью естественной тяги, что требует опыта при монтаже дымохода.
- KTO. Котлы представляют собой полный аналог линейки KOO, за исключением типа камеры сгорания. Она закрытого типа (турбированная), поэтому в состав конструкции включен вентилятор турбонаддува. Дымоход коаксиальный, т.е. состоящий из двух труб, размещенных одна в другой. Внешний трубопровод служит для подачи воздуха к вентилятору и попутно охлаждает наружную поверхность дымохода, а по внутреннему трубопроводу производится вывод дыма.
- KOV. Линейка одноконтурных моделей с естественным выводом дыма и отработанных газов (открытая камера сгорания). Работают только на обогрев помещения, поэтому конструкция более простая и надежная. Для приготовления горячей воды может быть подключен внешний бойлер косвенного нагрева соответствующей мощности.
- KTV. Навесные газовые котлы с двумя контурами, обеспечивающие отопление и подачу ГВС. Имеют закрытую камеру сгорания с принудительной подачей воздуха и выводом отработанных дымовых газов. Возможно присоединение внешнего бойлера, позволяющего значительно увеличить производительность ГВС.
Каждая линейка имеет по нескольку моделей, отличающихся уровнем мощности (от 12 до 35 кВт). Остальные параметры, как правило, идентичны, поскольку при сборке используются одни и те же детали.
Мощность и производительность задаются программным способом.
Основные неисправности
Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.
Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:
- Обрыв или короткое замыкание того или иного датчика.
- Отсутствие пламени.
- Отсутствие воды.
- Остановка вывода дыма.
- Отказ циркуляционного насоса.
- Остановка вентилятора и т.д.
Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.
ОБРАТИТЕ ВНИМАНИЕ!
Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.
Он представляет собой довольно протяженный список, приводить который целиком нет смысла.
Модельный ряд котлов Протерм
Ассортимент отопительных котлов, предлагаемых фирмой Протерм, широк и разнообразен. В каталог производимой продукции входят:
- электрические котлы;
- твердотопливные, работающие на дровах и угле;
- универсальные агрегаты, которые могут работать на газе и солярке;
- промышленные котлы повышенной мощности;
- газовые котлы.
Номенклатура газовых котлов Протерм включает в себя два вида: напольные и настенные. Компания производит газовые котлы в диапазоне от небольших настенных устройств весом 30 кг до тяжелых напольных агрегатов, наиболее известным среди которых является двухконтурный газовый котел фирмы Протерм модели Медведь 30 KLZ весом 155 кг.
Что касается двухконтурных настенных аппаратов, то их выпускается 5 серий:
- Пантера (Panther).
- Ягуар (Jaguar).
- Рысь (Rys).
- Гепард (Gepard).
- Тигр (Tigr).
Каждая серия включает несколько моделей, отличающихся мощностью, производительностью, ценой и некоторыми другими параметрами. В частности, устройства серии Пантера, Гепард и Тигр включают модели как с закрытой, так и открытой камерами сгорания. Типичным представителем является двухконтурный газовый котел компании Протерм Пантера 25 KTV мощностью 25квт, в котором есть устройство принудительного удаления отработанных газов из закрытой камеры.
