Геотермальное отопление: что это такое, принцип работы системы и варианты для частного дома за счет тепла земли, отзывы владельцев

Тепло из земли

Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.

При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

Горизонтальная укладка

При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.

Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.

Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².

Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.

Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.

С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.

Вертикальная укладка

Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

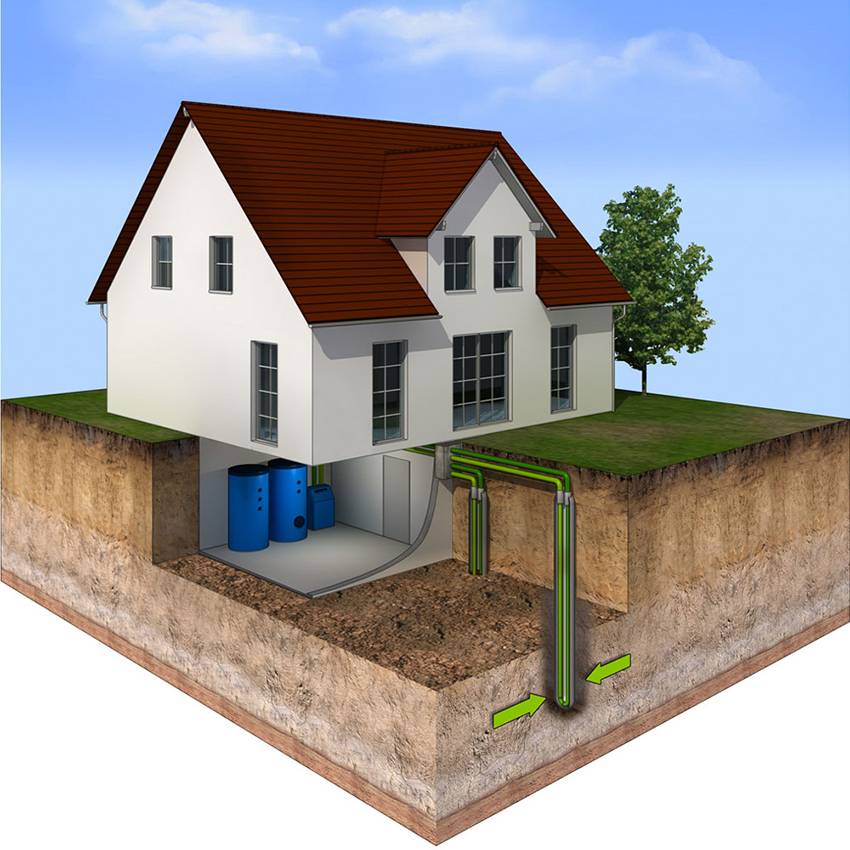

Зонды

В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.

Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.

Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

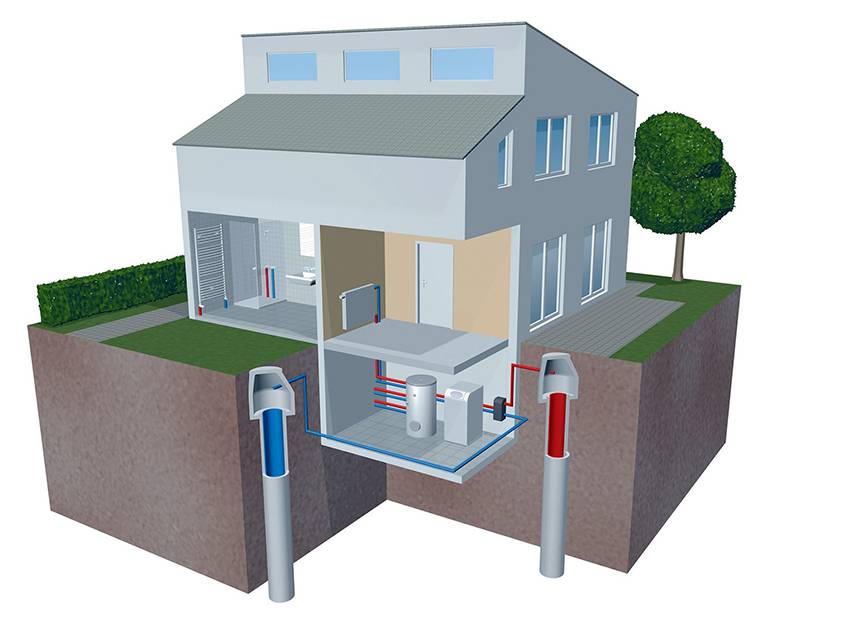

Скважины

В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.

При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.

При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here

Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.

Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

  1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
  2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
  3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

  1. Система без электропитания неработоспособна.
  2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Основные схемы развязки

Существует три схемы, как можно организовать термальное альтернативное отопление, то есть обустроить контур для аккумуляции энергии тепла:

  1. Самой эффективной обвязкой считается вертикальная система со скважинным насосом. Однако обустройство такого контура требует использования специальной техники и бурения скважин глубиной от 50 до 200 метров. При этом данный способ оправдывает траты, так как срок эксплуатации скважины составляет около 100 лет.
  2. Менее затратной и более простой является горизонтальная обвязка, при которой трубы находятся под слоем земли ниже уровня промерзания грунта. Основной минус этого варианта является то, что контур занимает очень большой периметр. К примеру, для сооружения площадью 180 кв.м. потребуется 450 кв.м. свободной площади на участке так, чтобы ближайшее дерево находилось в двух метрах от труб.
  3. Самый дешевый и удобный способ – разместить теплообменник на достаточной глубине водоема так, чтобы грунт там не промерзал. Обустройство такой системы не потребует работы дорогостоящей спецтехники. Этот вариант самый оптимальный для создания геотермального обогрева дома, при условии, что водоем находится не дальше 100-120 метров от здания.

Внешний контур собирается из труб, сделанных из полиэтилена, с расчетом из соотношения 40-50 Вт теплоэнергии на один метр коллектора. Так, при мощности насосного оборудования 10 кВт, необходимо будет обустроить скважину глубиной около 165-195 метров. Чтобы получить нужную расчетную длину, вместо одной скважины можно пробурить 2-3 менее глубоких из одной точки, однако в разных направлениях, то есть кластерным методом.

Перспективы и возможности геотермального отопления

   Несложно догадаться, что геотермальное отопление дома – это способ обогреть жилье при помощи температуры земли. Даже в самые сильные морозы на определенной глубине почва не промерзшая, а, следовательно, температура на этом уровне явно выше нуля. Вопрос в том, как передать тепло из недр в дом? Кроме того, тепловую энергию необходимо как-то «сконцентрировать», ведь при температуре +6 и даже +8°C обычная теплопередача не даст ощутимого эффекта.

   Геотермальное отопление было темой для исследований и инженерных разработок на протяжении многих лет. Доказательством того, что ученые добились успеха, может считаться тот факт, что именно подобные системы позволили стабилизировать экономическую и социальную обстановку в США во время нефтяного кризиса 70-х годов XX века. Сегодня в этой стране установка подобных систем финансово поддерживается на государственном уровне.

   В России оборудование подобного рода не слишком популярно из-за достаточно высокой стоимости, хотя на Дальнем Востоке технологии используются даже на геотермальных электростанциях (Паужетская, Океанская, Верхне-Мутновская и др.). Тем не менее, все чаще владельцы коттеджей и частных домов интересуются, насколько реально построить схему, использующую тепло земли для отопления дома, своими руками, тем самым, сократив расходы. Для ответа на тот вопрос необходимо познакомиться с различными типами систем и их устройством.

https://youtube.com/watch?v=DkutBXNfoC8

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.


Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

  • основная часть должна располагаться под землей или на дне водоема;
  • в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.


Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

  1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
  2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

    Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

  3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
  4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

    Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

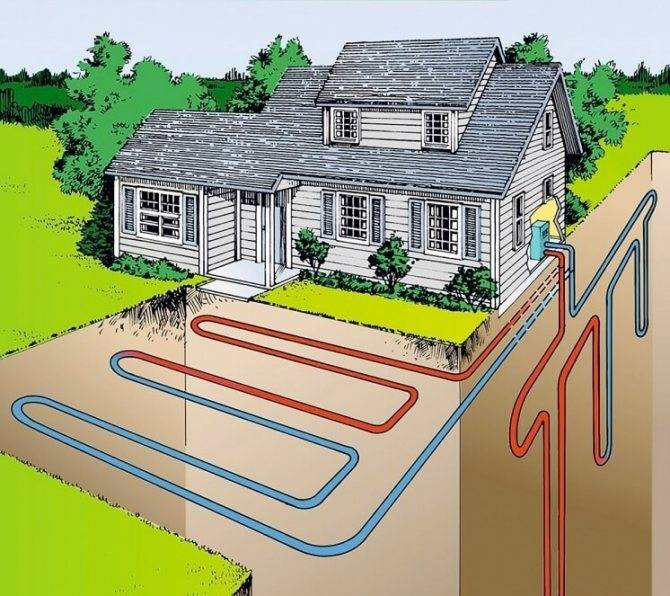

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.


В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

  • на 4-5 кВт – 3000-7000 условных единиц;
  • на 5-10 кВт – 4000-8000 условных единиц;
  • на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!


Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

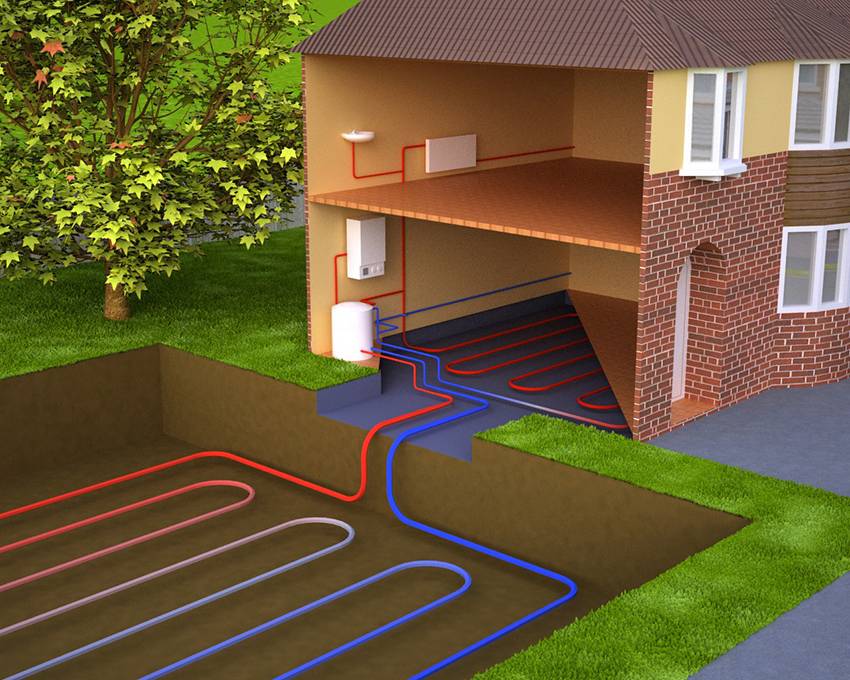

Горизонтальная установка системы, работающей за счет тепла земли

Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.

Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.

Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.

В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.

Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить

Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.

Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Как сделать геотермальный агрегат своими руками?

Зная, что такое отопление от земли, как работает система, рассмотрим способы изготовления приборов самостоятельно:

  • Из старого холодильника. Сначала нужно снять змеевик, он расположен сзади агрегата и будет исполнять роль конденсатора. Змеевик нужно установить в прочную емкость из материала, стойкого к низким, высоким температурам, агрессивным воздействиям. Теперь на конструкцию следует закрепить компрессор, а как испаритель использовать пластиковую бочку. Вся система соединяется, а потом агрегат дополняется полимерными трубами, которые подключены к системе отопления дома, можно запускать оборудование в работу.
  • Из кондиционера. Агрегат нужно модифицировать, поменяв местами наружный и внутренний блоки. Испаритель тут не нужен вообще, так как он уже есть во внутреннем модуле, а передающий тепловую энергию конденсатор установлен во внешнем модуле. Теплоносителем может быть вода, воздух. Система требует оснащения четырехходовым клапаном, который нужно ставить строго по схеме, поэтому для работы лучше пригласить специалиста.

При отсутствии навыков или деталей тепловой насос можно купить в магазине, но стоит оборудование дорого, а учитывая дополнительные затраты на элементы отопления, мастера предпочитают собирать агрегат из подручных материалов, докупая нужные детали.

Достоинства и недостатки систем геотермального отопления

   Основной недостаток, которым отличаются все геотермальные установки – сложность и высокая стоимость работ. Тепловые насосы для отопления дома нужны вне зависимости от того, каким образом нагревается теплоноситель, однако стоимость таких агрегатов для разных систем значительно отличается.

   В качестве достоинства систем кондиционирования часто отмечают «бесплатность» энергоресурса, однако, для того, чтобы реально оценить расходы, необходим более точный подсчет. Действительно, тепловая энергия при реализации такой системы не стоит ни копейки, однако, для ее аккумуляции, транспортировки и передачи в дом необходимо электричество, за которое придется платить.

   Несомненным преимуществом геотермальных систем является то, что ресурсы ее неисчерпаемы: у вас могут кончиться дрова, уголь, паллеты, прекратиться подача газа из-за аварии, но тепло земли закончиться не может, поскольку почва аккумулирует более 90% солнечной энергии.

   Еще одним плюсом является экологичность системы, работа которой не связана с выделением вредных продуктов горения.

Принцип работы геотермального отопления

Тепла у Земли предостаточно. Зимой даже в прохладных регионах стоит копнуть несколько метров, как грунт перестает быть мерзлым. Соответственно, ниже он ещё теплее. А что, если собирать тепло из земли и направлять его на свои нужды? Так решили инженеры и придумали геотермальное отопление. Система собирает тепло из-под земли и аккумулирует его, а затем распределяет по дому.

Ключевой элемент отопительной системы – геотермальный тепловой насос. Он одновременно включён в два контура. Первый, внутренний – классическое внутридомовое устройство (трубы и батареи). Внешний контур представляет собой теплообменник впечатляющих размеров. Он может располагаться в толще воды или под почвой. Теплообменник наполнен циркулирующей жидкостью с антифризом в составе.

Принцип устройства геотермального отопления

Функционирует система так:

  1. Земля передаёт тепло теплоносителю (жидкости в трубах). Его движет компрессор.
  2. Вода нагревает тепловой насос и оттуда поступает во внутреннюю систему: трубы и радиаторы.
  3. Полезным элементом системы является буферная ёмкость. Она аккумулирует собранное тепло.

Сам геотермальный насос по размерам не превышает стиральную машину. Обычно его размещают в подвале дома вместе с буферной ёмкостью. Оборудование, а особенно укладка труб под землю – довольно дорогостоящее мероприятие. Но создатели обещают, что геотермалика окупится за несколько лет.

При правильном монтаже и уходе за элементами системы она способна проработать до 100 лет. Производительность геотермального отопления высока. Потратив 1 кВт электроэнергии, насос выработает 4-5 кВт тепловой энергии. Для сравнения: обычный электрообогреватель с вентилятором не «переработает» 1 кВт электричества даже в 1 кВт тепла из-за естественных потерь.

Внимание! Принцип действия геотермального типа отопления схож с работой кондиционера. Соответственно, он может не только обогревать в холода, но и охлаждать помещение летом

Нужно только изменить настройки теплового насоса.

Принцип геотермального отопления

Геотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли. Состоит система из двух контуров, а именно:

  • внутреннего;
  • внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Особенности и порядок монтажа

Установку геотермального отопления в частном доме следует доверить специалистам. Основные трудности возникают при монтаже контура-теплообменника в грунт. Основными этапами являются следующие:

1. Выезд инженеров на место. При этом они выясняют особенности местности и выбирают самый эффективный способ монтажа.

2. Заключение договора и приобретение оборудования.

3. Монтажные работы. Выполняется установка теплообменников в грунт. Затем происходит подключение геотермальной установки к отопительному контуру здания.

4. Пуско-наладочные работы. После их окончания подписывается акт о сдаче.

На эффективность функционирования установки оказывает влияние вид источника тепла. Самым эффективным считается монтаж контура теплообменника вблизи термического источника или на дне водоема. Компания, устанавливающая оборудование, может предоставить клиенту дополнительные гарантийные обязательства. В соответствии с действующим законодательством это допускается при условии оплаты таких услуг. Заказчику это обойдется в дополнительную плату.

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

  1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.
  2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $
  3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.
  4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.
    Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.
