Удлинитель для радиатора отопления

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

Через байпас

Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

  • Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
  • Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

Разводка Тихельмана

Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

Использование переходника

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

Обзор популярных брендов

На рынке представлены две лидирующие фирмы по производству удлинителей потока радиатора и систем отопления.

Удлинитель потока для радиатора VALTEC наиболее популярное решение. VT. 503 — сокращённое название системы. Изготавливается в двух видах: правый (D) и левый (S). Эксклюзивная система детали разработана инженерами компании VALTEC.

Применение удлинителя является наилучшим решением при проблемах эксплуатации, когда отопительная система не доставляет глубоко в радиатор поток горячей жидкости.
VT. 503 — это футорка из латунного сплава с никелевым покрытием, которое защищает деталь от воздействия внешней среды и раздражителей металла.

Удлинитель радиатора отопления VT. 503

У патрубка футорки есть внутренняя резьба, посредством которой крепится труба-удлинитель необходимого размера. Длина трубы меньше на 6–8 см, чем радиатора. При наличии резьбы в патрубке крепление не требует дополнительных инструментов, производится методом ввинчивания.

Следует отметить, что детали имеют срок службы до 50 лет. Пробное давление соответствует 24 бар. Рабочее давление 16 бар. Средством уплотнения служит силикон. Сфера применения — чугунные, алюминиевые, биметаллические секционные радиаторы.

Удлинитель потока для радиатора от компании Rifar так же не плохое  решение. Компания производит биметаллические и алюминиевые системы отопления из различного количества секций. Подходит для использования в российских условиях для частных домов и квартир, для обустройства систем отопления в многоквартирных домах, на предприятиях и в других помещениях.

Предприятие находится в городе Гай Оренбургской области. Удобное расположение позволяет расширять рынок сбыта во всех направлениях. В Москве располагается центральный офис компании. Компания Rifar основана в 2002 году. Уже через год начат выпуск радиаторов под фирменным знаком. Брендовым товаром предприятия являются биметаллические радиаторы.

Совершенствование продукции происходит каждый год. Большим событием был выпуск радиаторов новой конструкции, не имеющей аналогов в мировой промышленности — MONOLIT с пределом давления, превышающим 150 атмосфер.

Для радиаторов подходят удлинители потока, как в монолитном исполнении, так и в сборной конструкции. Таким образом, для марки рифар наилучшим образом подходят удлинители других фирм, так как все российские производители придерживаются стандартных размеров и сочетаний по материалу изготовления.

Удлинитель радиатора отопления Rifar

Фирма Rifar является на мировом рынке сильнейшим конкурентом по производству оборудования для систем водопровода и отопления. В настоящее время большим спросом пользуются радиаторы с подключением отопительной системы, где и вход, и вывод согревающей жидкости находятся на одном уровне, с одной стороны.

Этот вид пользуется спросом из-за удобного монтажа, ремонта и профилактики, несмотря на повышенную цену. Последние модели фирмы Rifar выпускаются уже со встроенной конструкцией удлинителя потока радиатора. Для разных моделей батарей представлены подходящие детали. Большая часть из них  0,75 дюйма. Компания Rifar в основном производит секционные радиаторы, для их производства использует биметалл и алюминий.

Удлинитель своими руками


При самостоятельном изготовлении лучше использовать медную трубу Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Порядок действий:

  1. С одной из боковых сторон располагается верхняя футорка. Ее необходимо открутить вместе с вмонтированным туда элементом разъемного крепления. Делать это надо аккуратно, чтобы не нанести ущерба красящему покрытию. Затем целесообразно произвести замену кругляша из силикона. Можно демонтировать отопительную батарею полностью, если это представляется более удобным для работы.
  2. Приступают непосредственно к сборке удлиняющей конструкции. Подрезанную специальным инструментом трубку потребуется спаять с втулкой. Сначала ее прочищают изнутри от налета и грязи посредством ерша. В качестве флюса хорошо подойдет паяльный жир. Маленькой кистью его наносят сверху на деталь, имеющую меньший диаметр. Затем один элемент вставляют в другой и подтирают излишки жира. Место стыка начинают нагревать горелкой до возникновения серебристого оттенка.
  3. После этого к нему прикладывают припой. Если нагрев произведен корректно, припой размягчается от высокой температуры, затекает в участок стыковки и заполняет пространство. Когда это произойдет, нужно выждать не менее минуты, пока расплавленный металл окончательно не застынет.
  4. Американка с очищенными внутренними стенками имеет диаметр 1,9 см. У муфты он несколько больше. Для удаления избытка можно воспользоваться небольшим напильником. Нужно делать это аккуратно, чтобы не повредить детали. Для забивания можно воспользоваться деревянными прокладками.
  5. С длиной трубки иногда приходится экспериментировать. Иногда оптимальной оказывается протяженность до середины радиатора, но предпочтительнее начать с большей. В случае надобности избыток длины можно отрезать позже.

Необходимые инструменты и материалы

Монтаж удлинителя потока в радиатор Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить

Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы

Для монтажа также потребуется приготовить следующие детали и инструментарий:

  1. Прямую муфту для пайки с наружным диаметром 2 см.
  2. Труборез, позволяющий ровно отрезать кусок удлинителя требуемой длины без деформации металла. При работе с этим инструментом заготовка держится под прямым углом. Когда обрезка будет завершена, щеткой можно убрать неровности.
  3. Фаскосниматель. С его помощью ликвидируют заусенцы в прилежащих к концам местах отрезка трубки.
  4. Ершик из металла и жесткую щетку.
  5. Устройство для расширения труб.
  6. Припой.
  7. Горелку для пайки. Подойдет простое устройство небольших габаритов, заправить его можно газом, используемым для зажигалок.

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Удлинитель своими руками

При самостоятельном изготовлении лучше использовать медную трубу

Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Порядок действий:

  1. С одной из боковых сторон располагается верхняя футорка. Ее необходимо открутить вместе с вмонтированным туда элементом разъемного крепления. Делать это надо аккуратно, чтобы не нанести ущерба красящему покрытию. Затем целесообразно произвести замену кругляша из силикона. Можно демонтировать отопительную батарею полностью, если это представляется более удобным для работы.
  2. Приступают непосредственно к сборке удлиняющей конструкции. Подрезанную специальным инструментом трубку потребуется спаять с втулкой. Сначала ее прочищают изнутри от налета и грязи посредством ерша. В качестве флюса хорошо подойдет паяльный жир. Маленькой кистью его наносят сверху на деталь, имеющую меньший диаметр. Затем один элемент вставляют в другой и подтирают излишки жира. Место стыка начинают нагревать горелкой до возникновения серебристого оттенка.
  3. После этого к нему прикладывают припой. Если нагрев произведен корректно, припой размягчается от высокой температуры, затекает в участок стыковки и заполняет пространство. Когда это произойдет, нужно выждать не менее минуты, пока расплавленный металл окончательно не застынет.
  4. Американка с очищенными внутренними стенками имеет диаметр 1,9 см. У муфты он несколько больше. Для удаления избытка можно воспользоваться небольшим напильником. Нужно делать это аккуратно, чтобы не повредить детали. Для забивания можно воспользоваться деревянными прокладками.
  5. С длиной трубки иногда приходится экспериментировать. Иногда оптимальной оказывается протяженность до середины радиатора, но предпочтительнее начать с большей. В случае надобности избыток длины можно отрезать позже.

Необходимые инструменты и материалы

Монтаж удлинителя потока в радиатор

Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить

Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы. Для монтажа также потребуется приготовить следующие детали и инструментарий:

Для монтажа также потребуется приготовить следующие детали и инструментарий:

  1. Прямую муфту для пайки с наружным диаметром 2 см.
  2. Труборез, позволяющий ровно отрезать кусок удлинителя требуемой длины без деформации металла. При работе с этим инструментом заготовка держится под прямым углом. Когда обрезка будет завершена, щеткой можно убрать неровности.
  3. Фаскосниматель. С его помощью ликвидируют заусенцы в прилежащих к концам местах отрезка трубки.
  4. Ершик из металла и жесткую щетку.
  5. Устройство для расширения труб.
  6. Припой.
  7. Горелку для пайки. Подойдет простое устройство небольших габаритов, заправить его можно газом, используемым для зажигалок.

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.

  • Особенности
  • Как сделать своими руками

Удлинитель потока для радиатора радиатора правый 1/2″

Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:

  • либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
  • либо своими руками соорудить специальный проточный удлинитель.

Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.

Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.

Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.

Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.

Особенности

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.

Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.

Как сделать своими руками

Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.

Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:

Нужно закрыть краны, слить воду и снять отопительную конструкцию

Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления

В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.

Необходимо при помощи пайки соединить трубу и втулку. Можно взять жир для пайки как флюс и мягкий припой. Части соединяются и оба элемента нагреваются горелкой. Можно взять стандартную горелку небольшого размера, направляемую газом для зажигалок. После этого припой подводится к стыку.

В случае правильного нагрева припой плавится и затекает в стык. Диаметр американки изнутри после чистки от налёта – 19 мм. Диаметр муфты больше. Маленьким напильником нужно убрать лишнее до такого состояния, чтобы можно было забить молотком

Однако стоит делать это осторожно, чтобы не нанести вред деталям

Для этого при забивании можно взять прокладки из дерева. Вот и всё. Осталась только сама установка удлинителя протока для радиаторов. Необходимо «поиграть» с длиной. В зависимости от водяной подачи иногда лучше оставить длину до середины батареи. Однако отрезать можно всегда.

Проточный удлинитель и прокладка устанавливаются, радиатор ставится на место.

Работа окончена. Осталось удалить воздух из конструкции. Для чего нужно воспользоваться краном Маевского.

Помните, что радиатор обязательно должен быть биметаллический, ведь поставить медный удлинитель потока для радиатора отопления на алюминий нереально. Оба металла цветные и химически взаимодействуют, окисляясь и разрушаясь.

Назначение удлинителя потока


Чаще всего удлинитель потока используется при боковом подключении радиаторов

Деталь используется для изменения направления потока теплового носителя, что позволяет батарее нагреваться равномерно без повторного подключения. Удлинитель протока подходит для радиаторов, подключенных с одного из боков. Часто его устанавливают на обратное подключение, за счет чего вода перемещается по диагонали.

Обычно деталь применяется для длинных батарей (количество элементов больше 10), так как их конструкция способствует неравномерному прогреву. Чем дальше секция находится от трубки, через которую осуществляется подача воды, тем больше вероятность, что она останется холодной. Простейший способ это исправить – смонтировать удлинитель. Это поможет сделать циркуляцию равномерной и эффективной. Устройство подходит для батарей из биметалла (с алюминиевыми и стальными компонентами). Для конструкций из чугуна его используют редко.

Плюсы и минусы использования

Удлинитель потока с запорной арматурой можно изготовить самостоятельно или купить в магазине

Основные преимущества устройства – простота монтажа и повышение эффективности отопительной системы. Для его покупки или самостоятельного изготовления не потребуются серьезные денежные вложения. Чтобы установить приспособление, достаточно обладать основными слесарными навыками. Повышение продуктивности достигается без корректировок имеющейся схемы подсоединения батарей.

Удлинитель протока для биметаллического радиатора имеет определенные ограничения к применению. Ставить его можно только на радиаторы, подсоединенные односторонне с правого или левого бока. Также они должны быть оборудованы запорными арматурными элементами со стороны обратки и подачи воды. Если этого нет, установить фитинг не получится. Придется обращаться к мастеру и производить повторное подключение, что требует больших трудозатрат.

Использование удлинителя протока

Что это такое

Удлинитель протока с термоголовкой для регулировки

  • Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно, то есть, чем дальше секция от трубы подачи, тем холоднее в ней будет теплоноситель, так как циркуляция в отопительном приборе будет проходить с разной скоростью. Поэтому, чтобы не переделывать боковое подключение на диагональное после монтажа батареи, что может вызвать определённые проблемы с обустройством интерьера комнаты, можно установить удлинитель протока для радиаторов своими руками.
  • После монтажа такого устройства, циркуляция теплоносителя принимает равномерный характер – внутреннее диагональное движение воды начинает проходить с одной скоростью и тем самым проблема неравномерного нагрева батареи снимается сама по себе.

Но, оказывается, не всё так просто, как это должно быть на самом деле – дело в том, что купить удлинитель протока в магазине, торгующем сантехникой или даже заказать его в сети Интернет – целая проблема и причина самая банальная – нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустраивать свой быт, этот вопрос решаем – приспособление можно сделать самостоятельно.

Сделай сам

При любом виде подключения перед радиатором должна быть врезана запорная арматура

Для того чтобы произвести такую манипуляцию с радиатором, есть одно важное условие, которое, впрочем, необходимо выполнять для очень многих ситуаций – это наличие запорной арматуры на трубах подачи и возврата, куда будут включаться шаровые краны и «американки». Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость

Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы

Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость. Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы.

А теперь давайте разберёмся, как сделать удлинитель, но прежде всего, для реализации проекта вам понадобится кусок медной водопроводной трубы – её наружный диаметр должен быть 18 мм, а толщина стенки не менее 1 мм. Кроме трубы вам нужна будет двадцатая муфта под пайку – её внешний диаметр не 20, а 19,5 мм.

Инструмент для пайки медных труб

Чтобы спаять втулку с трубой, вам понадобится набор специальных инструментов, как то:

  • Труборез, которым вы сможете отрезать медную трубу без деформации;
  • Фаскосниматель, которым вы сможете снять фаску и заусенцы на концах после резки;
  • Труборасширитель или развальцовщик;
  • Стальной ёршик для очистки медной поверхности перед пайкой;
  • Щётка для очистки обрабатываемых поверхностей от грязи, которая будет мешать пайке;
  • Припой;
  • Горелка с насадкой газовая, регулируемая.

Резка медной трубы

В первую очередь вам нужно будет спаять втулку с трубой, но её сначала нужно ровно отрезать – используем для этого труборез, только саму трубу нужно держать строго перпендикулярно по отношению к инструменту, чтобы край получился ровным.

Затем снимаем щёткой заусенцы, которые в любом случае будут на обрезанном конце и ёршиком очищаем поверхность изнутри. Убираем заусенцы и грязь, а потом наносим флюс на поверхность меньшего диаметра, равномерно распределив его с помощью кисточки.

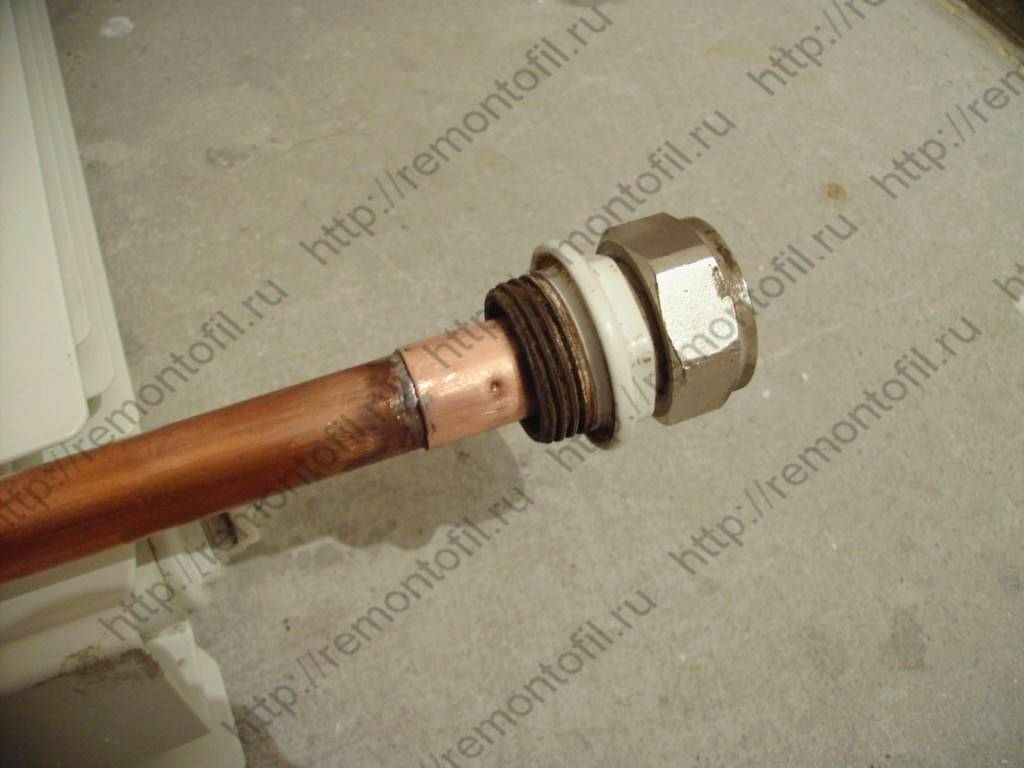

На фото: процесс пайки

Вставляем детали друг в друга, вытирая салфеткой, выдавленный флюс и равномерно прогреваем концы, определяя готовность по цвету флюса – при достаточном нагреве он приобретает серебристый цвет.

Прикладываем к стыку припой – он будет плавиться от температуры труб, без нагрева от температуры меди и, растекаясь заполнять пустоты – это происходит благодаря капиллярному эффекту.

Когда вы увидите, что припой начинает собираться в капли, сразу же прекращаете процесс, но при этом продолжаете удерживать оба конца (не дуя на них) до полного застывания – на это потребуется меньше минуты.

Устанавливаем самодельный удлинитель

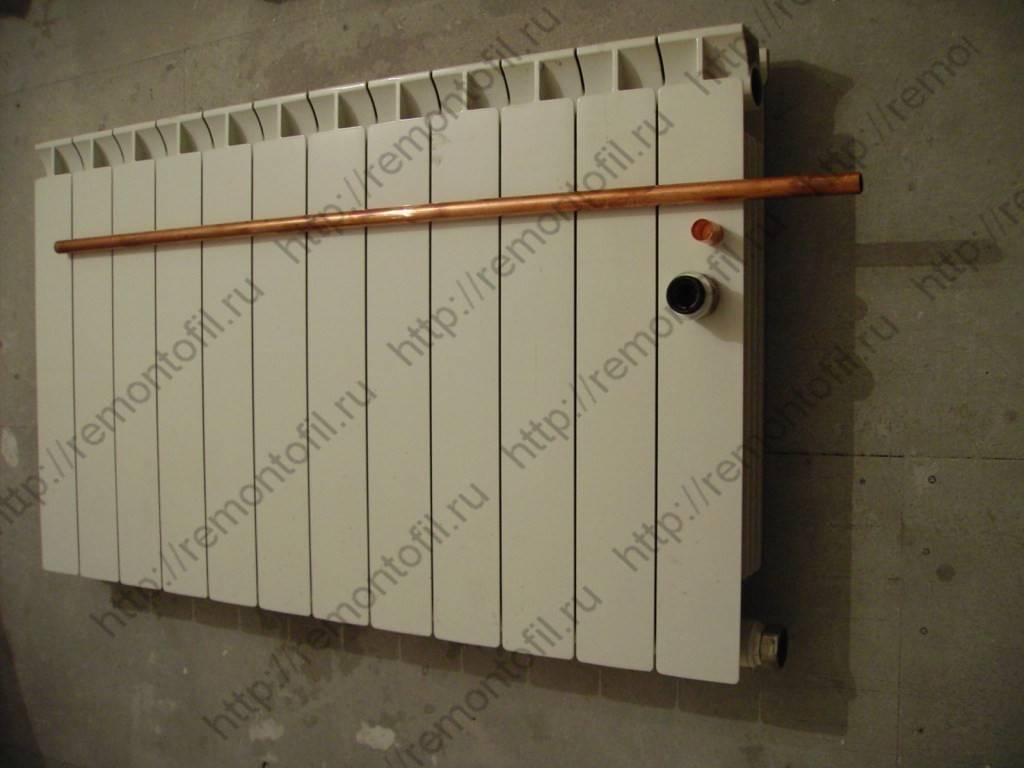

По длине можете сделать трубу до средины последней секции, когда она в закрученном состоянии – в некоторых случаях длину делают до средины радиатора, но обрезать лишнее вы всегда успеете. Вставляете удлинитель в отверстие и закручиваете его.
