Установка биметаллических радиаторов отопления – порядок работ

Монтаж биметаллического отопления

Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.

Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.

Строительные правила

Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:

  • 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
  • 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
  • На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.

Порядок установки

Установка биметаллических радиаторов отопления должна проходить в следующем порядке:

  • Проводится разметка мест крепления кронштейнов на стене,
  • Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
  • Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
  • Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
  • Проводится монтаж воздушного клапана в верхней части аппарата.

Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан

Правила установки своими руками

Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах.
До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки

Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки.
Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия.
В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей.
Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит.
Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения

Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно.
Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам.
После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).

Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

  1. Система отопления перекрывается и из нее сливается лишняя вода.
  2. Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
  3. Нарезаем на оставшемся куске стальной трубы новую резьбу.
  4. На отрезок трубы закручивается запорный вентиль подходящего диаметра.
  5. С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы

Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки

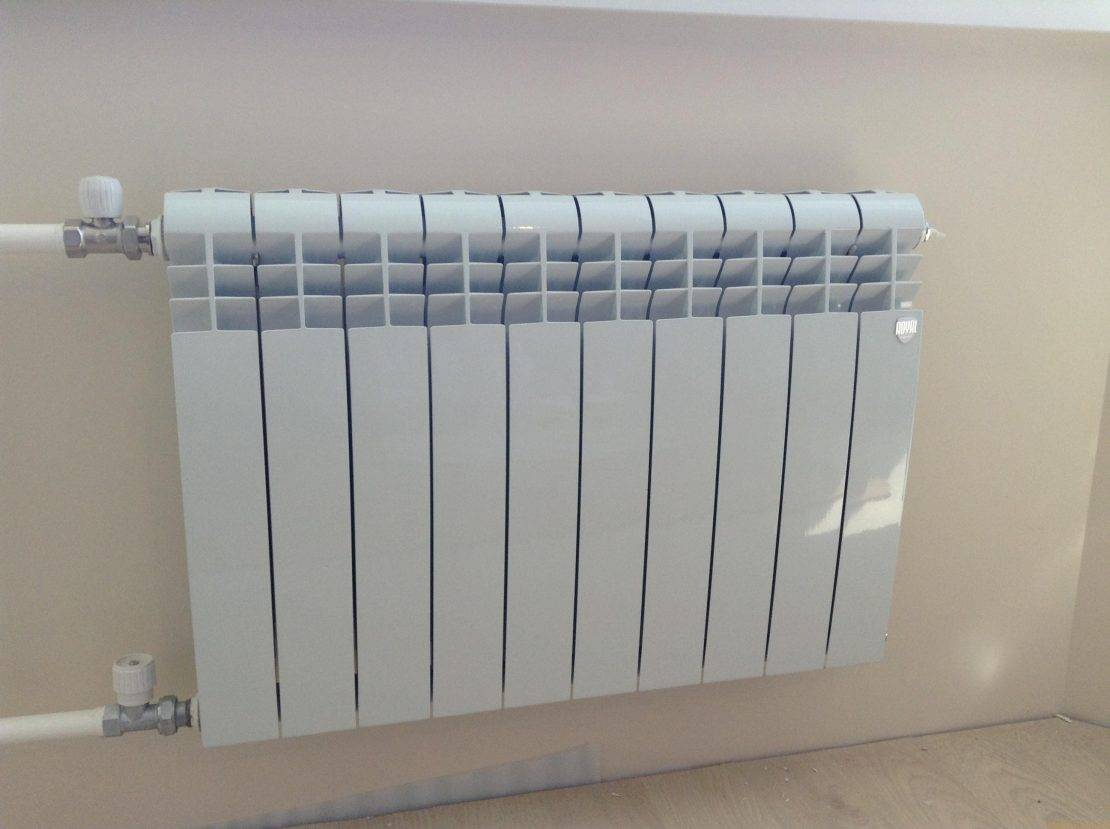

Устанавливаем радиаторы

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 – можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 – необходимо добавить по 1 точке крепежа сверху и снизу.

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Монтаж водяных радиаторов отопления в полу
  • Скрытые трубы отопления: как найти скрытое отопление
  • Типы конвекторов встраиваемых в пол
  • Ниша под конвектор встроенный в пол своими руками
  • Типы радиаторов отопления: какие типы радиаторов отопления существуют
  • Чугунный радиатор отопления: характеристики, достоинства и недостатки
  • Можно спрятать радиаторы в пол

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Трубы

При замене радиаторов в многоэтажке необходимо использование тех же труб и с тем же диаметром. Это не является просто прихотью. Дело в том, что в многоэтажных домах применяются системы с определенными параметрами. Главные из них – гидравлическое сопротивление и рабочее давление. Специально под них организовывается испытательное (опрессовочное) давление, используемое во время пуска системы. Как правило, оно на порядок выше рабочего.

Использование для соединения биметаллических радиаторов труб полипропиленового и металлопластикового типа, несмотря на все их достоинства, в таких условиях не рекомендуется. Их внешняя привлекательность никак не способствует увеличению срока службы в условиях централизованных систем, что чревато появлением протечек со всеми вытекающими последствиями.

Это же относится и к диаметру труб. При смене диаметра подводки сильно меняется гидравлическое сопротивление всего контура. И никто не даст гарантии, что это будет иметь благоприятные последствия. Потому, при использовании в системе полудюймовых труб, не нужно экспериментировать с другими диаметрами. То же самое касается арматуры и переходников на батареи.

Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.

Порядок монтажа

Работы по установке биметаллических батарей должны производиться в определенной последовательности:

  • размечаем места для установки кронштейнов на стенке;
  • кронштейны закрепляем дюбелями и цементным раствором (если речь идет о железобетонной или кирпичной стене) или двусторонним креплением (если это гипсокартонная перегородка);
  • ставим батарею строго горизонтально на установленные уже кронштейны;
  • подсоединяем радиатор к трубам, устанавливаем краник или термостатический клапан;
  • ставим воздушный клапан вверху радиатора.

Обратите внимание! Воздушный клапан (лучше всего автомат) обязателен к установке, поскольку внутри устройства возникает небольшое образование газов

Отличия и характеристики биметаллического радиатора

Батареи выпускаются с усилением клапанов и со стальными каркасами. Каркасные приборы считаются более практичными, поскольку сталь не допускает контакта воды и алюминия, а значит, снижен риск коррозии металла, такие батареи прослужат дольше.

К отличительным чертам приборов относятся:

  • сниженная масса батарей без потери прочности;
  • большой выбор моделей по параметрам мощности и размерному ряду.

Допускается монтаж биметаллических радиаторов в магистралях центрального отопления (квартиры жилых домов) и в автономных системах со стальными или железными трубопроводами.

Все агрегаты оснащены стандартными креплениями, которые обеспечивают прочную фиксацию и делают процесс установки быстрым и простым. Конструкция выглядит как две трубы, дополненные вертикальными ребрами (секциями) определенного количества. Внутри ребра полые, по ним циркулирует теплоноситель, поступающий из трубопровода.

Высокая теплоотдача достигается увеличением площади наружной плоскости ребер и труб дополнительными расширяющими деталями. Допускается присоединение секций путем стыковки с применением полых ниппелей с двухсторонней резьбой и уплотнительных прокладок разной толщины.

Чтобы радиатор прослужил долго, следует правильно выбирать изготовителя – нарушения в процессе производства приводят к быстрому выводу батареи из строя. Качественные изделия имеют внутреннее покрытие секций алюминиевым сплавом, а наружная защита представляет собой слой полимерной порошковой краски, нанесенной посредством техники распыления.
