Кирпичные печи для дома чертежи с порядовками — для самостоятельной кладки

Материалы для строительства печи

Сооружение печи требует знаний и материалов. Чтобы возвести русскую небольшого размера, которая подойдет для небольшого помещения и будет помощницей в обогреве и приготовлении еды, нужно заранее подготовить такие материалы:

• кирпич (жаростойкий, обычно используют шамотный для тех частей, где температура наивысшая – топка, конвектор и обычный строительный);
• раствор (для печи не подходит цементный и гипсовый раствор, они не смогут выдержать высоких температур, традиционно для этих целей смешивают глину с песком, можно добавить известь, соль, эти компоненты придадут прочности и стойкости конструкции);
• заслонка (она должна быть изготовлена из стали, что делает ее надежной и легкой);
• вьюшечная задвижка (этих приспособлений нужно два, они регулируют подачу воздуха);
• самоварник.

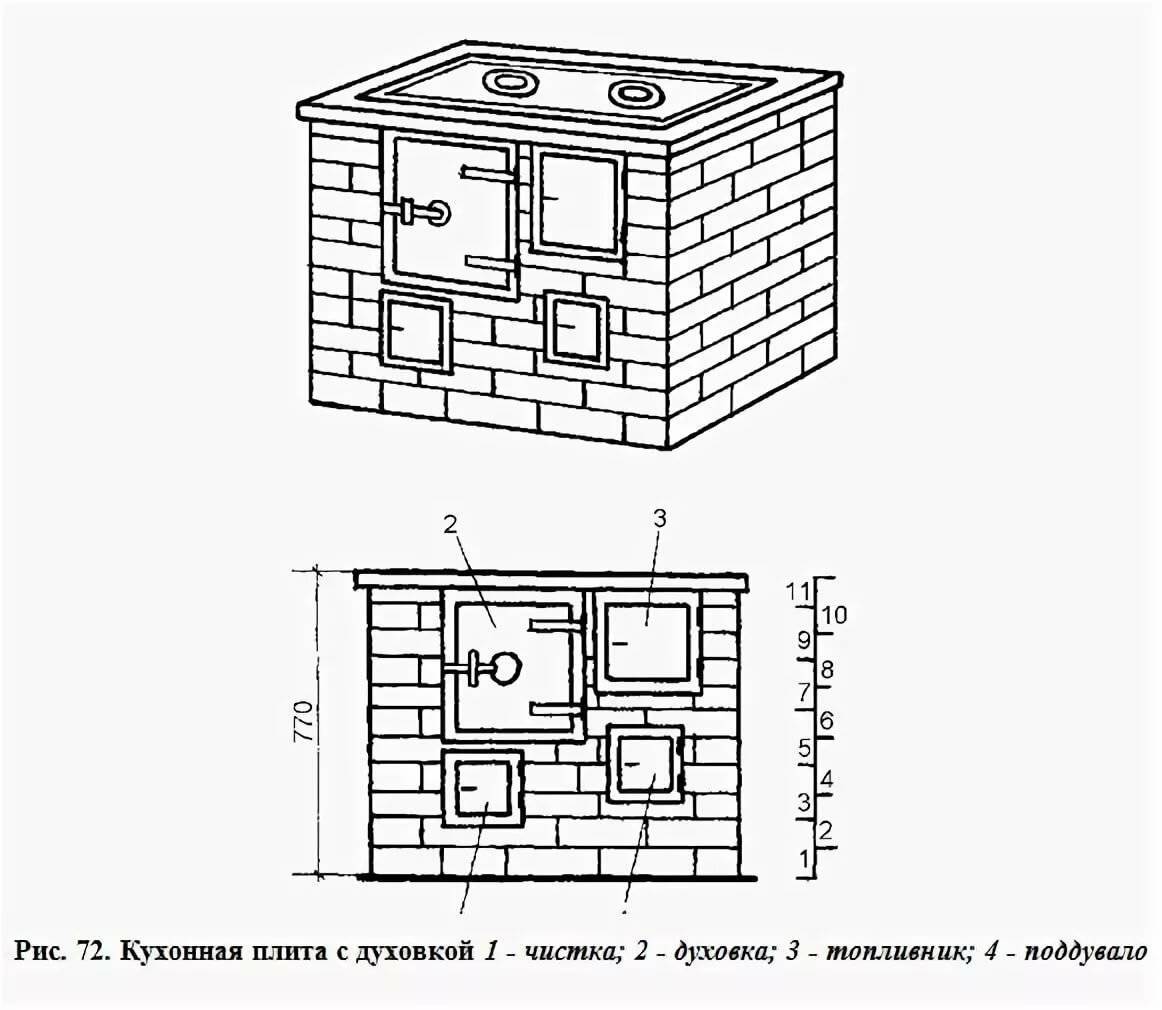

Виды и преимущества духовок для кирпичных печей

Существует несколько вариантов таких устройств, зависящих от конструктивных особенностей. Классификация духовых шкафов:

• чугунные;
• стальные;
• железные;
• безоболочная духовая камера.

Также духовка может быть с закрытой/сплошной дверцей или застекленной. Оптимальный и функциональный вариант — чугунная духовка. Основным материалом является толстостенный чугун, благодаря чему внутри камеры поддерживается постоянная температура, а воздух медленно охлаждается.

Преимущества чугунных устройств:

• Равномерный нагрев.
• Высокая теплопроводность металла.
• Длительное остывания за счет высокой теплоемкости.
• Возможность регулировки нагрева заслонкой

Возможные проблемы и их решение

Ошибки при кладке кирпичей на раствор могут случиться даже у опытного мастера. Поэтому сначала выполните пробную кладку «насухо». Это позволит ещё раз внимательно изучить последовательность выкладки, убедиться, что подготовленных материалов хватает.

Если всё-таки ошибка допущена уже при работе с раствором, все неправильно выложенные кирпичи снять, тщательно очистить и только потом снова укладывать. Глиняный раствор использовать повторно нельзя.

Несоблюдение перевязки кирпича приводит к трещинам в конструкции. Правильная кладка — каждый кирпич опирается на два нижних, вертикальные швы в рядах не совпадают. Небольшая погрешность допустима только при выкладке внутренних элементов печи.

Правильное нанесение раствора — тонким слоем на всю поверхность постели кирпича без пустых мест. Кирпич кладётся на выбранное место, немного двигается и плотно прижимается. Следующий кирпич кладут по схожему принципу, но раствор наносят на постель и на тычок.

Правила установки топочной двери

Топочную дверку нужно устанавливать в соответствии с правилами, как и в случае с поддувальной. Однако, тут вам следует дополнительно использовать асбест, который заполнит температурный зазор. Вам нужно проверить горизонтальный и вертикальный уровень, используя доску или кирпич.

Если вы будете интенсивно использовать печь, то проволока может обгореть. Чтобы защитить конструкцию печи нужно закрепить верхнюю часть дверки кляммером. Его можно сделать из полоски стали, сечение которой составляет 25х2 мм. Каждое ушко должно выступать за рамку двери на 100 мм. Вы можете закрепить кляммер заклепками или болтами с гайками.

Затем перекройте дверку кирпичами с каждой стороны.

Или кирпичами в замок.

Если проем составляет более 250 мм, тогда есть смысл использовать клиновую перемычку.

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96

Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

• жирная — 2–3% от общего объема;
• средняя — 15%;
• тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

• для жирной — 1:2,5;
• для средней — 1:1,5;
• для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

Расход материалов:

1. Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
2. Колосниковая решетка 180х250 мм — 1 шт.
3. Топочная дверка 205х205 м — 1 шт.
4. Поддувальная дверка — 1 шт.
5. Дымовая задвижка 130х240 мм — 2 шт.
6. Металлический лист предтопочный 500х700 мм — 1 шт.

Топочная и поддувальная дверцы

Колосниковая решетка и дымовая задвижка

Печь за один день: металлические модели

Кирпичная конструкция требует сооружения отдельного фундамента, поэтому планировать ее строительство желательно на этапе проектирования дома. Готовую чугунную или стальную печку можно установить за один день, не прибегая к ремонту, и сразу же начать эксплуатировать новую помощницу.

Чугунные печи не подключают к сложной системе дымооборотов, они работают по принципу непрерывной конвекции – холодный воздух поступает снизу, нагревается в воздушном теплообменнике и выходит наружу, смешиваясь с окружающими воздушными массами.

Компактность, эффективность и функциональность – чугунная отопительно-варочная модель с духовкой

Современные модели имеют стильный дизайн, экономичный расход топлива и высокий КПД, увеличенный за счет топок длительного горения. Печи последнего поколения оборудованы системами автоматической закладки топлива, позволяющими оставлять прибор без присмотра на некоторое время.

Выбирая металлический источник тепла, следует обратить внимание на его мощность, вид используемого топлива, функциональные возможности, производителя и гарантийные обязательства. Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту. Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение

Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение

Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту. Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

1. Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
2. Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
3. Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
4. Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от  стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки. Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

• кирпич керамический красный марки 150;
• кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

• Кирпичи должны быть одного размера;
• Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
• Для облицовки выбирайте декоративные кирпичи;
• Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

За и против кирпичных печей

Кирпичные печи – довольно-таки старинный способ обогрева. Но, тем не менее, в 21 веке их все еще устанавливают. Это связано с многими факторами, поэтому их и устанавливают также часто, как и другие печные аналоги.

Среди преимуществ кирпичной печки выделяют ряд следующих моментов:

1. Кирпич – такой материал, которой можно назвать термоаккумулятором. Это свойство позволяет корпусу хорошо накапливать тепло и также хорошо его отдавать. Таким образом, считается, что эту печь можно топить реже, особенно, если ее сравнивать с металлическим или чугунным изделием. Если сконструктирована печь длительного горения, то она сможет держать тепло до суток, в то время, как другие аналоги рассчитаны максимум на 10-12 часов. Хотя, ради справедливости все-таки стоит сказать, что тут многое зависит от типа топлива. Например, у дров бывает разная плотность, что влияет на длительность их горения. Также брикеты и пилеты имеют свойство более длительного сгорания.

1. Принято считать, что кирпич способен хорошо накапливать тепло и энергию, что влияет на экономичность растопки. Даже, если забыть туда положить новую охапку дров, то устройство еще некоторое время сможет работать на старой заправке. Также внутренняя конструкция позволяет создать оптимальные условия для горения, благодаря чему происходит максимальная теплоотдача и практически полный распад органических молекул на воду и углекислоту. В результате такого процесса и происходит выработка тепла, которое и поглощается кирпичными стенами. Ну а, пройдя сквозь «барьер», тепло попадает в комнату.
2. Один из основных плюсов кирпичных сооружений в том, что каков бы огонь по температуре не был внутри, внешняя сторона стены будет хоть и горячей, но не настолько чтобы возник пожар или человек получит ожог. Но это не значит, что можно пренебрегать правилами пожарной безопасности. Также стоит сказать, что в воздухе находится много пыли и грязи, которая сгорая, выделяет достаточно неприятный запах.
3. Есть очень интересный момент – кирпичные печи «дышат». Как только материал начнет нагреваться, он будет отдавать влагу в виде пара. После остывания, стены начнут поглощать его обратно. Благодаря такому процессу, в отапливаемой комнате всегда остается комфортная влажность воздуха. А вот если вспомнить ощущения после включения даже обыкновенного металлического камина (чувство першения и сухости в носоглотке), то становится понятным, что такое свойство очень полезно. Особенно, когда в доме маленькие дети.

1. Такие модели не продуцируют вредных газов. Да, конечно, вовремя растопки определенный черный дым идет, но как только топливо разгорится, то он сразу пропадает. А значит, для здоровья домочадцев не будет нанесен никакой вред.

Но стоит сказать, что у такого изделия есть и свои некоторые минусы. Во-первых, кирпич – далеко не легкий материал, а так как для среднестатистической печи потребуется 150-250 шт., то можно себе представить, каков вес конструкции получится в итоге. Поэтому в месте расположения прибора потребуется предварительно возвести достаточно серьезный фундамент. Специалисты, вообще, рекомендуют создавать печки на этапе постройки дома. Но, как показывает практика, это практически не реально, ведь не известно, когда именно захочется русского тепла. Во-вторых, полноценный разогрев такой конструкции занимает даже не 4 часа, как утверждают рекламные буклеты, а больше. Конечно, тут большую роль играет размер печи. Специалисты рекомендуют такие агрегаты устанавливать в помощь к центральному отоплению, или, по крайней мере, иметь вспомогательный обогреватель.

Если судить объективно, то многие положительные параметры кирпичных печей зависят от вида и качества материала. Поэтому, если работа по укладке теплоагрегата будет происходить самостоятельно, то стоит знать, какой кирпич стоит тут использовать.

Общие предпочтения ко всем видам печей

Ряд индивидуальных особенностей банных печей формирует набор требований, которые устанавливаются относительно конструкции печи:

• возможность выбора индивидуальных размеров позволяет размещать обогревательную конструкцию в парных отсеках даже очень малого размера;
• мощность печи оптимально должна быть таковой, чтобы осуществлять не только нагрев парного отделения, но и ряда прочих помещения;
• расход топлива на обогрев кубического метра помещения должен быть минимальным;
• лучшие печи прогреваются быстро и удерживают необходимый температурный режим максимально долго (прочитайте: «Какие печи для бани лучше – обзор преимуществ и недостатков популярных печей»);
• наконец, печь должна обеспечивать баню горячей водой и т.д.

Правила установки поддувальных и прочистных дверей

Прежде чем приступить к установке дверок, нужно проверить плотно ли прилегает полотно к раме и свободно ли вращение полотна в шарнирах. Также проследите за тем, чтобы не было перекосов и проверьте, будет ли возможность зафиксировать или закрыть их крепления в кладке. Если обнаружите какие-либо дефекты, сразу устраните их или поменяйте дверку.

После этого вставьте в отверстие дверки вязаную проволоку, длина которой должна быть от 50 до 60 см. Сложите ее вдвое и скрутите.

В месте, где устанавливаете дверку, нанесите раствор. Установите дверь, а затем проверьте горизонтальный и вертикальный уровень. Зафиксируйте ее кирпичами, а потом заложите концы проволоки в шов кладки.

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича. Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Часто задаваемые вопросы

Вопрос: Достаточно ли в этом проекте сечения дымовой трубы 14х14?Ответ: Мощность устройства – 1760 Вт. При таком параметре сечения дымохода вполне достаточно.

В: На какой раствор лучше класть шамотный кирпич?О: Рекомендуется использовать готовую смесь для огнеупорной кладки, которая продается в любом специализированном магазине. Как правило, на упаковке представлена инструкция по его применению. Можно использовать и обычный раствор, но рекомендуется добавлять в него огнеупорный мертель в количестве, которое указано на упаковке. В нем могут попадаться кусочки, поэтому следует либо просеивать, либо дополнительно измельчать.

В: Мощности такой печи не будет маловато для дома 6х6 м, состоящего из трех комнат? Стены выполнены из саманных блоков либо каркасно-щитовые. Зимой средняя температура составляет -10 °C, однако бывают морозы и до 35-40 градусов ниже нуля.О: Для таких условий этого будет недостаточно. Нужно использовать что-то по размеру шведки.

В: Если печь удлинить на четыре метра, растянув выше колпак, будет ли она нормально функционировать?

О: На практике не встречалось, чтобы печь удлиняли до четырех метров. Конструкция, конечно, предусматривает изменение высоты за счет верхнего колпака, но 4 м – это нужно пробовать.

В: Можно ли печь сделать без фундамента, поставив ее на пол?О: Вес конструкции без учета трубы составляет почти 1,5 тонны. Сможет ли пол такое выдержать, смотрите сами.

В: Можно ли уменьшить высоту?О: Это получится сделать с помощью рядов 19-22 и 27-30. Если из представленного диапазона удалить два любых последовательных уровня, конструкция не нарушится.

В: Подскажите, достаточно ли будет этой печи для прогрева двух комнат (20 м² и 15 м²)?О: Все зависит от того, насколько хорошо утеплен дом и при какой наружной температуре воздуха будете его обогревать. Если собираетесь жить в этом доме зимой, лучше выбрать печь большего размера.

В: Какое преимущество дают 2 заслонки? Можно ли для упрощения конструкции оставить только верхнюю?О: Две задвижки лучше держат тепло. Разрешается поставить одну, но при этом она должна плотно закрываться.

В: Можно ли сделать эти печи полностью из огнеупора? Получится ли занизить топливник и на что это повлияет?О: Кладка печи из огнеупорного кирпича возможна. Топливник делать ниже не стоит. Топливо при этом может сгорать не полностью, будет образовываться сажа.

В: Как решается вопрос с разницей размеров обычного и шамотного кирпича?О: Из-за лучшей геометрии огнеупорного материала при кладке швы получаются тоньше. Это скрадывает разницу в размерах кирпича.

Правильно устанавливаем колосник

Помните, что вы устанавливаете в печь приборы из чугуна, а это металл, который способен нагреваться. Причем, кирпич и чугун нагревается по-разному. Приборы, которые установлены в зоне высоких температур, очень поддаются влиянию нагрева.

• Если вы плотно замуруете чугун в кладку, то при нагревании он разорвет ее.
• Чтобы избежать проблем в будущем, установите плиту и топочную дверку с небольшими зазорами.
• Выложите колосниковую решетку таким образом, чтобы вокруг нее был зазор не менее 5мм.
• Если вы все сделали правильно, то решетка должна легко выниматься, что очень удобно при ее замене или поломке.

Достоинства и недостатки

К достоинствам кирпичной банной печи следует отнести:

• способность аккумулировать и долго отдавать тепло;
• равномерный и стабильный режим нагрева помещения;
• привлекательный и аккуратный внешний вид
• комфорт и удобство пользования.

Недостатками кирпичной печи можно считать:

• стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
• большой вес и размер, необходимость создания собственного основания (фундамента);
• нагрев помещения требует больше времени, чем при использовании металлических печей;
• при неграмотном использовании возникает опасность отравления угарным газом.

Мнение эксперта Ловкачев Борис Петрович Банных дел мастер знающий всё о парении

Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.

При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.

Пошаговая инструкция по кладке печи

При возведении проверяют горизонтальность рядов, вертикальность стенок и прямые углы. Кладут кирпичи с перевязкой швов.

Порядок сооружения:

• подготовка чертежей для кладки печи своими руками;
• нанесение разметки, устройство основания;
• приготовление раствора и выкладывание поддувала, топки;
• кладка тела печки с каналами, установка водяного бака;
• устройство канала для отвода дыма.

Разметка и устройство фундамента

Для кирпичной печи обязательно заливают фундамент

Для кирпичных очагов основание строят обязательно, т. к. сооружение отличается большим весом, а грунт или пол в доме не рассчитан на такую массу.

Правила строительства:

• фундамент заглубляют в землю не меньше, чем на полметра, чтобы печь не проседала, не кренилась от почвенной влаги при промерзании;
• габарит основания выбирают так, чтобы края выступали за пределы печи на 10 см с каждого бока;
• фундамент печи не связывают с основанием дома, между ними оставляют промежуток 5 – 6 см, который засыпают песком.

Материалом служит бетон, кирпич, бутобетон. Поверхность покрывают тремя слоями рубероида на битумной мастике или расплавленной смоле.

Возведение тела печи

Чтобы избежать выпадение углей, колосники устанавливают ниже дверцы

Размеры камеры сгорания выбирают по кубатуре загрузки дров. Внизу, на границе с поддувалом ставят колосники, их располагают ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

Ряды выполняют по схеме порядовки, чтобы получит каналы, проходимые для продуктов сгорания топлива. Кирпичи в размер отбивают с помощью кирки, молоток располагают в направлении от себя, элементы устанавливают на грань.

Котел для воды ставят, учитывая инструкции изготовителя. Внутренний котел окружают двумя слоями кадки, чтобы увеличить степень и скорость нагрева.

Строительство дымохода

Дымоход — это инженерная система в форме отвесной трубы для отведения дыма и создания тяги. Его монтируют так, чтобы тело не соприкасалось с элементами конструкции кровли.

Есть виды каналов:

• насадные, когда труба является продолжением печи и ставится над корпусом;
• коренные, если дымовой коллектор ставят на собственном основании, к нему от печки идут рукава;
• стеновые, которые находятся в капитальных вертикальных ограждениях дома.

Как делать кирпичную банную печь

Начиная работу по закладке кирпичей для печи, следует ознакомиться с порядовкой. Она зависит и от материала, и от размера печи. При этом обязательно необходимо каждый раз замерять края. Поскольку при любом, даже миниатюрном зазоре, дым будет попадать в помещение. Кирпичи всегда прилегают очень плотно, что зависит не столько от усилий. Сколько от качественно подготовленного раствора.

Порядовка банной печи

Фото 8 Схема порядовки банной печи

1. Первый ряд, как уже упоминалось ранее, необходимо выкладывать на предварительно подготовленную основу. Для этого фундамент под печью затягивается битумной гидроизоляцией или рубероидом. Все кирпичи из первого ряда смачивайте водой.

1. Установите отвес с грузиком, как показано на фото

1. Второй и последующие ряды кирпичей кладете в шахматном порядке.

1. На 3-м ряду, как правило, монтируют дверцу поддувала и укрепляют ее прочной проволокой.

1. Чтобы надежно закрепить дверцу, кирпичи вокруг следует подрезать

1. На 4-м ряду проверяйте ровность стен и будущей печки с помощью отвеса

1. С этого же ряда начинается укладка зольника и колосника. Перед тем, как устанавливать колосник, сделайте в окружающих кирпичах отверстия, которое будет нивелировать расширение при нагревании.

1. В 6-м ряду монтируется дверка для поддувала. В 7-м устанавливаются дверка для топки и колосниковая решетка. С 8-го ряда начинается кладка дымохода, что и продолжается до четырнадцатого включительно. На 14-м ряду монтируются уголки, а на передней стороне подготавливается проем под емкость с водой. Обязательно необходимо замазать бак и все дверцы асбестом.

1. С 15 по 18 ряды стенки выкладываются в половину кирпича и под углом. Так начинается формирование разделительной стены, где каждый последующий кирпич будет закрывать стык в шахматном порядке.

1. В девятнадцатом ряду монтируется дверца, выводящая пар. Перед укладкой 20-21 рядов на кирпичи выкладываются стальные полосы, чтобы усилить крепление (именно сюда будет установлена емкость с водой). Далее всю емкость зашивают кирпичами, можно даже неполными частями или остатками.

Общие рекомендации

Для кладки печи рекомендуется использовать т.н. шамотный кирпич, в состав которого входит огнеупорная глина

Такой кирпич выдерживает даже самый высокие температуры и не лопается при попадании на него воду
К тому же, декоративные характеристики вне всяких похвал.

Собираясь возводить кирпичные печи для дома, чертежи с порядовками и безопасная эксплуатация – самое важное, на что вы должны обратить внимание.

Минимально допустимое расстояние от трубы до деревянной поверхности – 10 см;

Зазор между крышей и печной трубой должен быть изолирован листом металла;

Площадь перед печкой изолируется аналогичным листом.
