Какое давление должно быть в системе отопления – нормы и стандарты, причины падения и повышения давления

Важные значения

Когда напор теплоносителя, поступающий в трубы, имеет высокое значение, эффективность работы отопительной системы находится на максимальном уровне. А это, в свою очередь, позволяет как минимизировать теплопотери, так и обеспечить абсолютно все комнаты в квартирах многоэтажки необходимым теплом.

В многоэтажных домах допускается использование нескольких вариантов отопления: центральное, собственная котельная и индивидуальное.

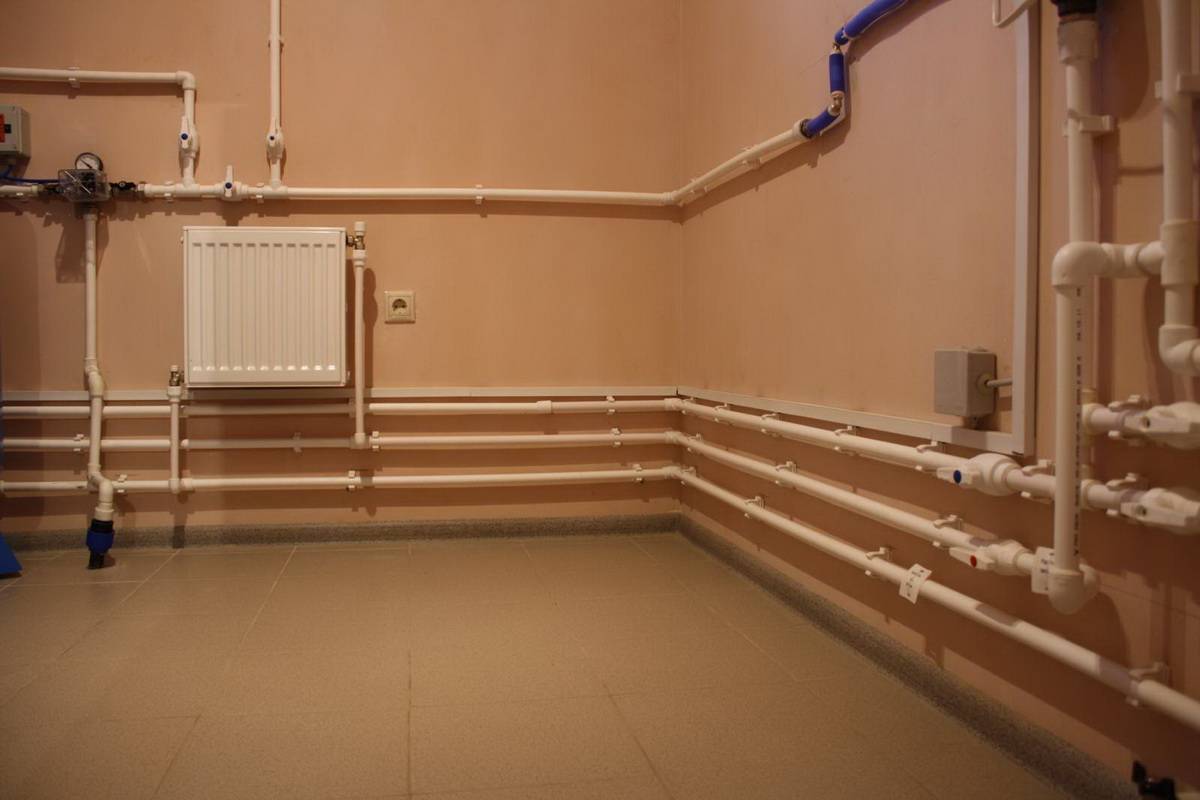

Система давления в вашем доме может быть встроена по-разному

Существует такое понятие, как рабочее давление в системе отопления многоквартирного дома. Условно оно подразделяется на три подвида:

1. Статическое давление. Этот показатель дает сведения о том, насколько сильное (или слабое) давление оказывает теплоноситель на трубы (батареи) изнутри. Он зависит от того, на каком по высоте уровне находится отопительное оборудование: чем выше стояк, тем большее значение у этого показателя.
2. Динамическое давление, то есть то, с которым теплоноситель движется по трубам.
3. Максимальное (допустимое) давление. Показывает значение безопасной эксплуатации труб, то есть с каким давлением может поступать в радиаторы (трубопроводы) носитель, чтобы не возникало аварийных ситуаций на трассе (порывов и прочего). Этот вид имеет наибольшее значение при запуске отопления в начале сезона: в это время возможны гидроудары из-за резкого увеличения давления в трубах. А это может привести к серьезным авариям как на узлах, так и на самих трубопроводах.

В этом видео вы узнаете как устроена ГВС в многоэтажке

Требования по ГОСТу

Какое давление в отопительной системе многоэтажного дома необходимо для нормального обогрева жилых помещений, прописано в СНиПах и ГОСТах. Опираясь на эти показатели, проводится и монтаж самих отопительных конструкций:

1. Здания высотой до 5 этажей — показатель не должен превышать значения 3−5 атмосфер.
2. Девятиэтажные жилые дома — до 7 атмосфер, но не ниже 5 атмосфер.
3. Жилые дома выше 10 этажей — от 7 атмосфер.

Соответствие этим нормативам обеспечивает получение тепла в домах на уровне +20…+22°C при относительной влажности 30−45%. Для получения этого значения температуры делается расчет, учитывающий все возможные нюансы, которые могут возникнуть в процессе работы системы. Чтобы потери тепла были минимальными, нужно следить за разницей показаний давления теплоносителя в трубах на первом и последнем этаже: значение не должно быть существенным.Это интересно: нормативы отопления СНиП.

Реальная величина

То, какое давление в центральной системе отопления дома будет в реальности, зависит от многих причин, среди которых наибольшее значение имеет мощность подающего оборудования и его состояние. Но это не единственное, что влияет на то, насколько будет тепло в квартире. Что еще имеет значение:

1. Диаметр труб, по которым циркулирует теплоноситель. Очень часто в многоквартирных домах жильцы при проведении ремонта на своих радиаторах отопления уменьшают диаметр трубы подачи. Это приводит к тому, что общий напор теплоносителя в системе ослабеет, а значит, в квартирах других жильцов батареи будут греть слабо.
2. Этаж, на котором расположена квартира, и ее удаленность от стояка. Считается, что это не имеет значения для обогрева жилья, но это не соответствует действительности: чем дальше находится жилое помещение от трубы основной подачи теплоносителя, тем прохладнее будут радиаторы в нем. К примеру, в угловых квартирах напор теплоносителя обычно слабее.
3. Изношенность отопительных приборов и трубопроводов — если оборудование уже ветхое, то не стоит ждать того, что показатели останутся на уровне, прописанном ГОСТом

Какое давление в расширительном бачке системы отопления

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.

Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем. Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.

Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Давление в расширительном бачке котла

Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Что делать, если показатель растет выше нормы

Жидкость в отличие от газа (в т.ч. воздуха) практически не поддаётся сжатию. При нагревании объём теплоносителя увеличивается. Это необходимо учитывать при заполнении охлаждённой системы.

В коммуникации должен остаться свободный объём, который заполнится расширившейся жидкостью. Если этого не сделать, после запуска отопления давление может повыситься сверх безопасного уровня – излишки выльются из бака расширителя гравитационной системы или сработает аварийный клапан в закрытых типах коммуникации.

При неисправности, например, заклинивании или окислении аварийного клапана в котле или группе безопасности возможно повышение давление до критических значений, могущих разрушить радиаторы или котёл.

Возможная причина	Проявление	Способ устранения
Неисправный кран подпитки, подключенный к водопроводу – в систему попадает «лишняя» жидкость	При выключенной системе может быть слышен шум воды, протекающей через закрытый кран, сброс приходится делать через равные промежутки времени	Сливают воду, заменяют или ремонтируют кран
Недостаточный объём расширительного бака – жидкость не умещается в устройство и создаётся повышенной давление	Выявляется при первом пуске. Объём расширительного бака должен составлять от 10% объёма всей системы	Заменяют на бак достаточного объёма
Повреждённая мембрана расширительного бака	При простукивании корпуса звук везде одинаковый, т.е. нет воздушной полости. При надавливании на ниппель из бачка вытекает теплоноситель, а не стравливается воздух	Заменяют мембрану или бак в сборе
Воздушные пробки в закрытой системе отопления	При открывании спускных клапанов на радиаторах или стояках слышен звук выходящего воздуха	стравливают воздух; систему стараются заполнять медленно, чтобы воздух успевал выходить через отводчики; заполняют систему только через нижнюю подачу; проверяют автоматические воздухоотводчики; при заполнении системы с алюминиевыми радиаторами используют только специальные антифризы (вода вызывает повышенное выделение кислорода)
Установка расширительного бачка сразу за циркуляционным насосом	Резкие скачки давления, слышимый звук гидроударов	Устанавливают гидроаккумулятор до насоса
Перекрытие запорной арматуры (случайное, по забывчивости, детьми)	Ощущаемое различие в температуре разных радиаторов, остывание отключённых приборов	Проверить положения ручек запорной арматуры и термостатов
Сбои в работе автоматики котла	Продолжающийся нагрев, после достижения теплоносителем установленной температуры	Вызвать мастера обслуживающей организации

Вмешиваться в работу котла категорически запрещено.

Причины падения показателей

Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:

Имеют место утечки

Часть рабочей среды может покинуть систему несколькими путями:

Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок

Если из него потечет вода – предположение можно считать подтвержденным.
Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.

В системе отопления присутствуют алюминиевые радиаторы

Вода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.

Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.

Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.

Причины резкого возрастания давления

Причин, обуславливающих чрезмерный рост давления, также может быть несколько:

1. Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
2. Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.

Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

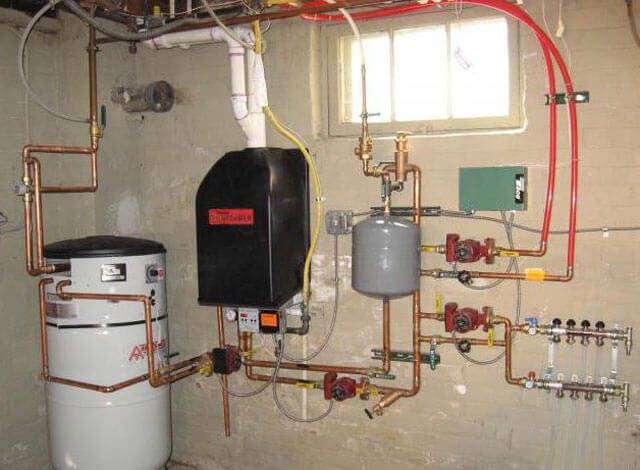

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: “Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения”).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Каким должен быть диаметр труб: степень износа

Диаметр трубопроводов принимают или рассчитывают на этапе проектирования отопления. В основу расчёта заложена скорость движения теплоносителя, которая не должна превышать 2 м/с. Превышение этого показателя приведёт к перерасходу электроэнергии и появлению шума в трубопроводах. Зная примерную скорость, рассчитывают проходное сечение труб и принимают ближайший больший типоразмер из доступного сортамента. Расчёт проводят для каждого участка отдельно, а значит, наиболее удалённые радиаторы подключают меньшими трубопроводами.

При определении диаметра труб учитывают их степень износа. Этот параметр влияет на гидравлическое сопротивление стальных трубопроводов, что вынуждает проектировщиков вводить соответствующие поправки. Шероховатость внутренней поверхности полимерных и металлополимерных труб со временем практически не меняется. Для этих материалов степень износа при расчёте не учитывают.

В закрытых отопительных контурах возможно изменение давление теплоносителя. Это может быть вызвано физическими процессами или нарушением в работе системы. В последнем случае потребуется ревизия оборудования, чтобы нежелательное отклонение не привело к повреждению котла или его обвязки.

Чем опасна жесткая вода

Качество заливаемой в контур воды напрямую влияет на состояние поверхности труб и структурных элементов отопительного котла. При использовании жесткой воды с высоким содержанием минералов и солей в процессе нагрева будет образовываться большое количество накипи и осадка. Они, в свою очередь, будут засорять всю систему отопления, что в конечном итоге приведет к росту давления в трубах и батареях.

В идеале, желательно заливать в контур чистую воду без солей и примесей. В противном случае, отопительный котел, а иногда и всю систему целиком, необходимо регулярно прочищать. В случае с дорогостоящим газовым оборудованием не стоит браться за такую работу самостоятельно – ее стоит доверить профессионалам. Они смогут аккуратно отключить теплообменник и промоют его особыми реагентами.

Промывка всей системы, загрязненной жесткой водой, тоже является прерогативой профессионалов.

Растет давление в системе отопления – как выяснить причину

Проверяя время от времени показания манометров, вы можете заметить, что давление внутри системы возрастает. Это может происходить по нескольким причинам:

• вы повысили температуру теплоносителя, и он расширился,
• движение теплоносителя остановилось по какой-то причине,
• на каком-либо участке контура перекрыта задвижка (клапан),
• механическое засорение системы или воздушная пробка,
• в котел постоянно поступает дополнительная вода из-за неплотно закрытого крана,
• при монтаже не соблюдены требования к диаметрам труб (больший на выходе и меньший на входе в теплообменник),
• чрезмерная мощность или огрехи в работе насоса. Его поломка чревата губительным для контура гидроударом.

Соответственно необходимо выяснить какая из перечисленных причин привела к нарушению рабочей нормы и устранить ее. Но бывает, что система месяцами работала успешно и вдруг произошел резкий скачок, а стрелка манометра ушла в красную, аварийную зону. Такую ситуацию может спровоцировать закипание теплоносителя в баке котла, поэтому нужно максимально быстро снизить подачу топлива.

Современные приборы индивидуального отопления оснащены обязательным расширительным баком. Он представляет собой герметичный блок из двух отделений с резиновой перегородкой внутри. В одну камеру поступает подогретый теплоноситель, во втором остается воздух. В тех случаях, когда вода перегревается и давление начинает расти, перегородка расширительного бачка сдвигается, увеличивая объем водяной камеры, и компенсирует перепад.

На случай закипания или критического скачка в котле предусмотрены обязательные предохранительные клапаны сброса. Они могут находиться в расширительном бачке или на трубопроводе сразу на выходе из котла. При аварийной ситуации часть теплоносителя из системы через этот клапан выливается, спасая контур от разрушения.

В хорошо продуманных системах есть и перепускные клапаны, которые в случае засора или иной механической закупорки основного контура, открываются и запускают теплоноситель в малый контур. Эта система безопасности защищает оборудование от перегрева и поломки.

Нужно ли объяснять, как важно следить за исправностью этих элементов системы. При малом объеме или нарушении давления внутри расширительного бачка, а также утечках теплоносителя через микротрещины, возможны даже существенные перепады давления в системе

Для чего нужно давление в системе отопления закрытого типа

Нормативные значения давления способствуют эффективной и налаженной работе всей отопительной системы.

Гарантирует ей высокий коэффициент выработки и равномерное распределение теплоносителя по трубам во всех помещениях.

Уровень давления задаёт параметр скорости напора воды. От этого напрямую зависит теплообменный процесс в системе, его интенсивность и её итоговый коэффициент полезного действия.

Стабилизация давления понижает показатель потери тепла, а жидкость, поступающая во все элементы системы отопления, сохраняет такую же температуру, что и получила в результате нагрева.

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос — котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

• статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
• динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
• рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.
