Какой клапан для спуска воздуха из системы отопления лучше выбрать – виды и особенности

Зачем в отопительном контуре удалять кислород из воды?

Уже понятно, что образование пробок значительно снижает эксплуатационные свойства отопления. Но есть еще несколько проблем, с которыми можно столкнуться из-за наличия газов в трубах.

Принцип действия воздухоотводчиков

Металл в присутствии кислорода склонен к окислению. Этот процесс активизируется намного сильнее, если на стенки труб действует растворенный в воде воздух, в котором концентрация газов значительно выше.

В стальных устройствах образовывается ржавчина, из-за чего внутренний диаметр уменьшается, что снижает скорость циркуляции теплоносителя. При длительном разрушающем действии коррозия может привести к нарушению целостности и протеканию труб.

Опасно содержание воздуха и для радиаторов из алюминия. Этот материал ускоряет реакцию выделения кислорода из воды и подвержен окислению.

Поэтому очень важно следить за образованием завоздушенности батарей и своевременно ее ликвидировать. Таких проблем с биметаллическими радиаторами практически нет

Когда нужно стравливать воздух из батарей

Любой газ намного легче воды, и поэтому, попадая в радиатор, он начинает скапливаться в верхней точке. Если процесс будет продолжаться, то воздух начинает расширяться и опускать уровень воды. В результате 50% объёма радиатора и более может оставаться без воды.  Отопительный прибор практически перестаёт функционировать. Поэтому стравливать воздух из батарей нужно обязательно в любом случае.

Чтобы знать, когда нужно спустить воздух из радиатора отопления в квартире многоэтажного дома, надо понимать, когда чаще всего он туда попадает. Это происходит при следующих обстоятельствах.

  1. По окончании отопительного сезона в летний период службы теплоснабжения осуществляют профилактические мероприятия, в течение которых теплоноситель сливают из системы, как частично, так и полностью. Перед началом холодов в систему заливают новую воду. Вместе с ней в радиаторы попадают газовые смеси.
  2. Владельцы частных домов летом часто сами занимаются ремонтом автономной системой отопления. В результате неумелых действий в систему обогрева заходит воздух.
  3. В многоквартирных домах с чугунными батареями в летний период специально спускают воду. Это делают, чтобы избежать работ по замене прокладок между регистрами. Если в системе оставлять теплоноситель, то старые радиаторы могут потечь в местах соединений секций из-за охлаждения воды и падения давления. Когда придётся запускать систему отопления снова, в неё зайдёт большое количество воздуха.
  4. За летний период объём теплоносителя заметно уменьшается в объёме. При открытии запорной арматуры из-за отрицательного давления заливаемая вода всасывает в себя газы и заполняет ими все стояки.

Назначение и виды воздухоотводчиков

Воздухоотводчик предназначен для сброса воздуха из системы отопления и позволяет избежать появления воздушных пробок. Скопление воздуха происходит во время функционирования системы или из-за неполадок. Иногда такое случается, когда трубопровод заполняют теплоносителем или при потере герметичности в одном из механизмов. Есть 2 вида воздухоотводчиков, которые отличаются друг от друга конструктивными особенностями:

  • ручные краны Маевского;
  • автоматические воздушные клапаны.

Каждое устройство состоит из оболочки и клапана. Корпус имеет резьбовое соединение и прокладку, благодаря которым он крепится на любом участке отопительной системы. Выпускной канал закрывается клапаном, который состоит из резиновой прокладки или имеет форму конуса. В зависимости от модели клапан может работать как в автоматическом, так и в ручном режиме.

Каждое изделие подходит для монтажа на любом участке системы и работает одинаково. Электромагнитные клапаны для воздуха имеют прямую и угловую конфигурацию, а краны Маевского изготовлены в радиаторном и простом оформлении.

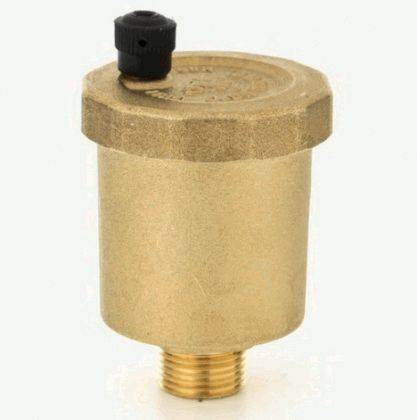

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

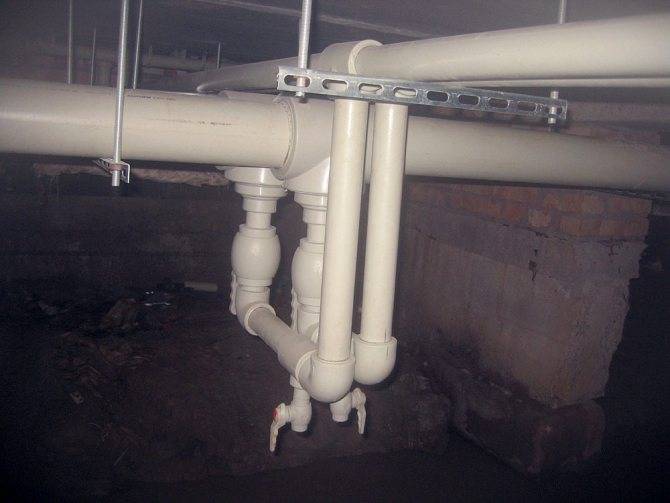

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Автоматический воздухоотводчик, – как работает, почему течет

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один – автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Или воздушная пробка остановит движение теплоносителя полностью.

Без небольшого устройства – автоматического воздухоотводчика, – система не будет нормально работать – произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Конструкция автоматического воздухоотводчика

В основе устройства – корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, – выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна – всегда строго вертикальная установка, только в таком положении работает устройство.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, – ручными устройствами для стравливания воздуха.

Они устанавливаются в торце каждого радиатора.

Где располагать – точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан – кран Маевского.

При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.

В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться – сочится вода, – устройство течет.

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана – строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы – 1/2 дюйма.

Гребенка группы безопасности предусматривает свой отвод.

Но воздухоотводчик течет, – как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.

Рекомендуется не экономить и применять отсечные клапана.

Поиск подходящего места монтажа в системе

Беря в учет принцип работы автоматического спускника воздуха на отопление, его обычно используют на таких участках:

  • Наивысшая точка отопительного контура (верхушках на вертикальных стояках и т.д.). Именно здесь обычно скапливается внутренний воздух системы.
  • Торцевые области тупиковых трубопроводных линий.
  • Группа безопасности котловой обвязки. Особенно в этом нуждаются котлы на твердых видах топлива. Автоматический стравливатель воздуха в таком случае входит в набор приборов, где также имеется манометр и аварийный клапан. Благодаря воздухоотводчику происходит спуск воздуха в процессе того, как теплоноситель заполняет водяную рубашку котла. Кроме того, прибор увеличивает скорость слива воды, когда происходит отсоединение теплогенератора от общей системы.
  • Вместе с циркуляционным насосом, что позволяет оптимизировать его работу. Этот вариант применяется только для тех моделей насосного оборудования, конструкция которых предусматривает возможность установки воздухоотводчика. Если перекачивается теплоноситель с воздухом, происходить заметное ухудшение качества работы насоса, вплоть до его остановки. Все это приводит к быстрому износу крыльчатки и подшипников. С помощью стравливателя можно также удалять пар из теплоносителя в случае его перегрева.
  • Участки отопительного контура, где наблюдается постоянное завоздушивание системы. Одна из причин подобных явлений – неверно высчитанный угол наклона трубы.
  • Отопительные приборы.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

  1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
  2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
  3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
  4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

Принцип действия

Автоматический воздушный клапан для системы отопления имеет корпус цилиндрической или конусообразной формы, внутрь которого помещен поплавок.

Корпус снабжен резьбой для присоединения к элементам системы. Он может быть изготовлен из латуни, чугуна или пластика. Поплавок изготавливают из пластика.

При помощи тяги он связан с игольчатым затвором, перекрывающем сбросное отверстие.

Как работает воздушный клапан отопления:

  1. Скапливающийся в верхней части корпуса воздух постепенно вытесняет воду. При этом поплавок опускается.
  2. Двигаясь вниз, поплавок увлекает за собой прикрепленную к нему тягу и иглу затворного механизма. При этом через открывшееся отверстие сбрасывается воздух, выдавливаемый теплоносителем.
  3. После удаления воздуха теплоноситель снова заставляет поплавок подняться и перекрыть сбросное отверстие. До следующего цикла прибор переходит в режим ожидания.

Кроме основной функции воздушный клапан может выполнять еще одну: он пропускает внутрь воздух при дренировании системы, обеспечивая более быстрый слив теплоносителя.

Чтобы сбросное отверстие можно было быстро перекрыть в случае поломки воздухоотводчика, на нем устанавливают заглушку в виде колпачка. На заводе этот колпачок полностью завинчивают, предотвращая таким образом попадание грязи внутрь. После установки изделия колпачок нужно приоткрыть, провернув его против часовой стрелки несколько раз. Если этого не сделать, воздушный клапан работать не будет.

Некоторые модели автовоздушников поставляются с переходником, имеющим внутри подпружиненный клапан. Он автоматически закрывается, как только воздушник будет демонтирован.

Воздухоотводчик на радиаторе

Автоматические воздухоотводчики выпускаются в 3-х исполнениях:

  1. Трубные прямые: накручиваются на вертикальную трубу, торец которой смотрит вверх. Корпус у такого автовоздушника имеет вид прямой цилиндрической или конусной гильзы. Этот вариант применяют чаще всего.
  2. Трубные угловые: вертикальная часть прибора идентична только что описанному варианту, но внизу она делает поворот под углом в 90 градусов. Такое исполнение позволяет устанавливать воздухоотводчик на горизонтальной трубе, в чем иногда бывает необходимость (например, из-за недостатка места не удается установить вертикальный отрезок трубы для подключения прямого воздухоотводчика).
  3. Радиаторные: предназначены для установки на батареях отопления, для чего имеют соответствующую резьбу. Как было отмечено ранее, в автоматических воздухоотводчиках нуждаются именно алюминиевые и биметаллические радиаторы. На чугунных можно устанавливать ручные воздушные клапаны – так называемые краны Маевского. Сброс воздуха из таких батарей приходится осуществлять лишь изредка, чаще всего – при запуске системы после летнего простоя.

Поскольку воздух и другие газы намного легче воды, архимедова сила заставляет их устремляться вверх. Поэтому и воздухоотводчики нужно устанавливать в самой верхней точке обслуживаемого контура.

В идеале воздухоотводчики должны стоять на каждом приборе, и на стальных радиаторах, в том числе. Также их в обязательном порядке ставят после котла, обычно в составе группы безопасности.

В этом месте клапан нужен для сброса воздуха при заполнении теплообменника котла.

Кроме того, если правильно спроектировать обвязку котла, при помощи воздухоотводчика его можно будет опорожнить отдельно от всей системы (клапан впустит воздух), а после починки – снова заполнить теплоносителем.

Нужно учитывать, что клапаны автоматического типа требовательны к качеству теплоносителя. Если тот содержит большое количество загрязнений, сбросное отверстие быстро забивается и игольчатый клапан уже не может плотно перекрывать его. Устройство приходится разбирать и чистить.

Для предотвращения аварии в отопительной системе используется предохранительный клапан в системе отопления. Принцип работы прибора и рекомендации по установке рассмотрим в статье.

Инструкцию по изготовлению обогревателя своими руками смотрите в этой теме .

6 Критерии выбора

Клапаны сброса для отопительной системы могут находиться в составе схемы безопасности либо в комплекте коллектора для системы «теплый пол» или же поставляться одновременно с отопительными приборами. Автоматические воздушники выбираются с учетом рабочих характеристик (возможное давление и температурный режим), они обязаны соответствовать показателям системы отопления. По своей конструкции эти сбрасыватели делятся на вертикальные и горизонтальные, угловые и прямые приборы.

Опытные мастера советуют выбирать автоматические воздушники с выхлопным патрубком, который направлен кверху. По отзывам, изделия с боковым выходом начинают протекать намного чаще. Помимо этого, во время монтажа нужно четко соблюдать вертикальное расположение корпуса.

Ручные краны отличаются способом выкручивания винта:

  • с головкой под плоскую отвертку (наиболее безопасный и удобный способ);
  • с несъемной ручкой (нельзя устанавливать на участке, который доступен для маленьких детей, чтобы не допустить возможность ожога горячим тепловым носителем);
  • со штоком под специально сделанный ключ (недостаток заключается в том, что ключа в необходимый момент может не находится рядом).

Такое простое, но очень важное устройство, как клапан сброса воздуха, выбрать несложно. Тем более, если оно находится в комплекте с иным оборудованием

Когда же необходимо выбирать автовоздушник отдельно, то необходимо также не забывать о качестве материала, из которого изготовлено изделие. Нужно остерегаться разных силуминовых подделок, имитирующих латунные модели.
