Кому выгодно отопление гранулами
Множество факторов влияют на количество затрат пеллет, например такие как: теплопотери здания, КПД котла, проект системы отопления, теплотворная функция горючего (к примеру, гранулы могут быть изготовлены из торфа, древесины, подсолнечной лузги и иметь разнообразную теплотворную способность) и т.д. Для того чтобы рассчитать расходы на отопление лучше всего следует сделать аудит либо конвертировать нынешние расходы по электрическому, мазутному либо газовому отоплению в расходы на обогревание пеллетами. Также расчёт теплопотери (аудит) поможет с точностью подобрать нужную мощность котла.
Сделав выводы после проведённого аудита можно с точностью решить для себя, нужн ли вам пеллетный котел либо нет. Не стоит забывать о так называемых «скрытых затратах», которые приходят на ум после приобретения котла, либо при оплате счетов. Ними могут стать расходы на транспорт при доставке, а также дополнительные затраты в случае выбора более удобной расфасовки, в мешки весом по 25кг либо по 40 кг нежели «биг-бэг» весом в 1000 кг, а также не предвиденными расходами может стать доплата при выборе топлива более качественного экземпляра. Стоимость пеллеты лучше всего заранее уточнить у нескольких поставщиков, и запастись ним лучше было бы в летний период, так как летом цена на него ниже.
Комбинированные котлы на газу и твердом топливе
Довольно популярными являются газовые котлы на твердом топливе. Чаще всего их устанавливают в коттеджных поселках, в которых через какое-то время будет прокладываться газовая магистраль. Конечно, можно купить обычный твердотопливный котел, а потом установить газовый – но такое вложение будет крайне нецелесообразным.
Оптимальным решением в такой ситуации будут именно универсальные котлы отопления на твердом топливе
Помимо уже упомянутой финской продукции, стоит обратить внимание на отопительное оборудование марки Zota, выпускаемое в Польше. Эти котлы могут использовать все виды топлива, кроме электричества, но для того, чтобы перейти на другое топливо, приходится менять горелку
Учитывая небольшую стоимость оборудования, его можно назвать неплохим выбором, особенно если большую часть времени будет использоваться один вид топлива.
При использовании комбинации уголь газ котел марки ECO CK Plus будет лучшим выбором благодаря двум топливным камерам, работающим по следующему принципу:
- Твердое топливо горит в основной камере (чаще всего она заполняется дровами, но иногда приходится ставить пеллетные или жидкотопливные горелки), до тех пор, пока очередная закладка не закончится;
- Когда температура теплоносителя падает ниже заданного уровня, запускается горелка во второй камере, работающей на газу или жидком топливе.
Такой комбинированный котел для отопления дома, который также может снабжать жильцов горячей водой, имеет массу достоинств. Правда, они несколько меркнут на фоне недостатков, выраженных в виде высокой стоимости оборудования и его больших размеров.
Типы комбинированных котлов
Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».
Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.
ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.
Виды комбинированных котлов:
Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.
Многотопливные
Источник фото: barrakuda.com.ua
Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:
- Бесперебойной подачи электроэнергии.
- Организованной поставки топлива к агрегату.
- Безопасность места хранение горючих материалов в соответствии с действующими нормами.
- Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.
Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.
Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.
Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.
Комбинация «дрова — электричество»
Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.
Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.
Фото: haustechnikdialog.de
Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.
Схему комбинированного котла «дрова — электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.
Газ – электричество
Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.
Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:
- Минимальные габариты и возможность настенной установки.
- Низкий уровень электропотребления от сети.
- Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
- Маломощные ТЭНы для создания диапазона температуры.
Дрова – газ
Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.
Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.
Фото: 1remstroy.ru
Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.
Где купить и какие цены?
Рынком прилагается купить комбинированный котел отопления различных производителей: от отечественных (Ратон, Метромаш) и импортных (Viadrus, Ferroli).
Все они обладают недостатками и преимуществами. Каждый из производителей предлагает свое оборудование в двух вариациях: настенной или напольной.
Рекомендуется отдавать предпочтения маркам отечественного производства, так как они спроектированы чтоб надежно работать в самых суровых условиях эксплуатации.
Выбирая отопительный котел, рекомендуется внимательно ознакомиться с его основными характеристиками: мощность, линейные размеры, энергопотребление (для моделей с электрическим Тэном), количество подключаемых контуров.
На предлагаемые котлы отопления комбинированные цены варьируются в весьма широком диапазоне:
- Одноконтурные – от 300 у. е.;
- Многоконтурные – от 500 у. е.;
Стоимость дорогостоящих моделей может достигать 1.5-2 тысяч долларов. Котлы комбинированные промышленного типа могут достигать 5-6 тысяч долларов.
Конденсационного типа
Оборудование отличается повышенным КПД за счет использования скрытого тепла, остающегося в продуктах сгорания. Дым проходит через отдельный канал и выделяет дополнительное тепло при конденсации воды. Оборудование рассчитано на использование природного или сжиженного газа, сниженная температура отработавших газов увеличивает ресурс дымоходов. Водонагреватели не требуют очистки камер сгорания от отложений, теплообменники выполнены из легированной стали или цветных металлов.
Buderus Logamax plus GB172-30 iK
Котел отличается использованием корпуса с фронтальной стенкой из темного ударопрочного стекла. Производитель использует радиаторы из алюминиевого сплава, автоматика учитывает температуру воздуха в помещениях и на улице. Горелка обеспечивает предварительное смешивание топлива с воздухом, перенастройка между типами газа занимает несколько минут. Применение расширительного бака емкостью 12 л снижает риск повреждения отопительных контуров.
Buderus Logamax plus GB172-30 iK выполнен из ударопрочного стекла.
Ferroli Bluehelix Tech RRT 24C, 20 кВт
Котел оборудован радиаторами из толстостенной трубы, выполненной из нержавеющей стали. Отсутствие стыков и сварных швов повышает прочность конструкции, гарантия составляет 10 лет. Горелка оснащена кожухом с естественным охлаждением, компоновка узлов облегчает процедуру ремонта или обслуживания водонагревателя.
Baxi Duo-tec Compact 24
Котел оборудован системой адаптивного контроля в закрытой топке и модулятором пламени. Производитель предусмотрел сохранение работоспособности при падении давления газа до 5 мбар. Для изготовления деталей, подвергающихся воздействию высоких температур, использованы нержавеющие стали. Предусмотрена возможность эксплуатации оборудования на сжиженном газе. В контурах имеются предохранители для защиты от повышения давления, перегрева или замерзания жидкости.
Baxi Duo-tec Compact 24 оборудован модулятором пламени.
«Protherm Рысь 18/25 MKV»
Котел оснащен стальным пластинчатым теплообменником и панелью настройки с информационным дисплеем. Оборудование рассчитано на использование коаксиальной системы отвода продуктов сгорания, не требует организации стационарного дымохода. Закрытая камера и регулируемая горелка способствуют снижению расхода топлива, уменьшают уровень шума при работе, КПД составляет 98,2%.
Вaxi Nuvola Duo-Tec+ 16, 12 кВт
Котел оснащен встроенным бойлером вместимостью 45 л, рассчитан на пользователей, нуждающихся в увеличенном количестве горячей воды. Горелка обеспечивает предварительное смешивание газа с воздухом, панель управления оснащена дисплеем. Помпа оборудована микропроцессором и системой отделения воздуха от теплоносителя. Оборудование отличается установкой ряда систем безопасности, предотвращающих поломку.
Вaxi Nuvola Duo-Tec+ 16 оснащен встроенным бойлером.
Viessmann Vitodens 050-W BPJC, 24 кВт
Бюджетный настенный котел оснащен системой регулировки мощности и энергосберегающей помпой с электрическим приводом. Отличается низким уровнем шума при работе, радиаторы выполнены из нержавеющей стали. Применение инфракрасной горелки позволило довести КПД до 97% и сократить выбросы вредных веществ. Водонагреватель может работать на природном или сжиженном газе.
Viessmann Vitodens 100-W B1KC033, 35 кВт
Котел оборудован оригинальной горелкой серии Matrix, обеспечивающей модуляцию пламени и изменение тепловой мощности в диапазоне от 4,7 до 35 кВт. Теплообменники из нержавеющей стали имеют срок гарантии 10 лет. За счет использования скрытой теплоты парообразования в отработавших газах снижен расход топлива, а КПД доведен до 98%.
Viessmann Vitodens 100-W B1KC033 сделан из нержавеющей стали.
Ariston Alteas One Net 24
Настенный котел оборудован закрытой топкой, оснащен модулем беспроводной связи Wi-Fi для управления при помощи смартфона. Реализована автоматическая работа при помощи датчиков температуры в помещении и на улице. При включении горячей воды горелка переходит в режим интенсивной работы, ускоряя прогрев жидкости.
Виды твердотопливных котлов
Твердотопливные котлы изготавливаются только с напольным вариантом установки, они могут быть предназначены, как для сжигания только одного вида топлива, как классические агрегаты, так и для разных видов топлива, как пиролизные и пеллетные.
Устройства чаще выпускаются одноконтурными, но в большинстве вариантов имеют возможность включения внешнего бойлера косвенного нагрева ГВС. Кроме того современные котлы, работающие на твердом топливе оборудуются электрическими ТЭНами для поддержания температуры внутреннего контура отопления в ночное время или при отсутствии жильцов дома.
Классические
Этим модификациям агрегатам уже больше двухсот лет и они имеют традиционную конструкцию. Комплектуются топочной и зольной камерами, ёмкостным теплообменником в виде водяной рубашки и дымовентиляционной системой.
Работают такие агрегаты на любом твердом топливе. Они мало эффективны, поскольку не имеют развитых поверхностей нагрева. Это приводит к тому, что в них большие потери тепла с уходящими газами, порядка до 20 %.
Кроме того они не имеют автоматической подачи топлива, засыпка топлива происходит каждые 2-3 часа в ручную. Агрегаты работают с естественным отводом топочных газов в атмосферу, управление процессом горения выполняется в ручном режиме, через регулировочную заслонку для подачи воздуха.
Контур отопления подключается к внутридомовой системе теплоснабжения, работающей по принципу естественной циркуляции. Обычно мощность таких агрегатов не высокая, они способны обогреть дома с площадью не выше 150 м2.
Пиролизные
Нормальное функционирование агрегатов данного класса протекает в режиме генерации на базе тления топлива с выделением летучих веществ. В теплотехнике такой технологический процесс именуется пиролизом.
В качестве энергоносителей, как правило, применяется древесина. Под воздействием высочайших температур и дефицита воздуха они расщепляются до газообразных летучих веществ, которые сгорают в пиролизной камере, с выработкой тепловой энергии, которая через теплообменник передается греющему теплоносителю отопительного контура.

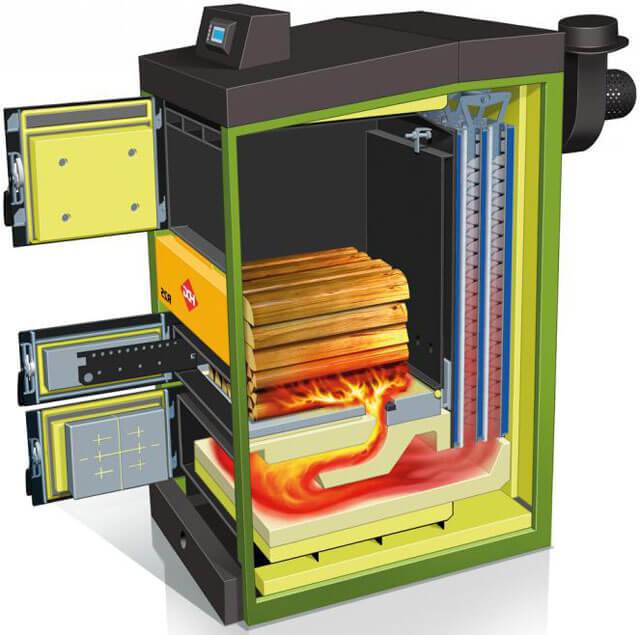

Для реализации пиролизного процесса топка разделена на 2 рабочие камеры. В основной — топливо тлеет, с выделением горючих газов, которые догорают в зоне дожига при температуре 1200 С , обогащенные вторичным воздухом.
Пеплетные
Такие котлы сжигают специально приготовленное топливо — пеллеты в виде гранул, полученных в процессе переработки производственных и сельскохозяйственных отходов: опилок, фрагментов растений и торфа.
Они характеризуются небольшой влажностью и очень высокой теплотворной способностью и определенной текучестью, что позволяет организовать автоматическую подачу топлива в котел без участия человека.
Котлы оборудованы системой автоматического розжига и регулирования процесса горения, что обуславливает высокие показатели эффективности — КПД до 92 %. Агрегаты способны отапливать помещения с большой площадью — 1000 м2. Они экологически безопасны, поскольку обеспечивают полное сжигание вредных веществ в топливе.
Эксплуатация комбинированных котлов
Выбирая комбинированный котел для дачи или загородного дома, учитываются функциональные особенности агрегата. При этом оборудование нуждается в правильной установке и использовании. Для этого потребуется:
- Подготовить фундамент для установки котла — агрегаты отличаются большой массой
- Установить надлежащего качества дымоход для выведения продуктов сжигания твердого, жидкого и газообразного топлива
- Положить перед котлом лист из стали, чтобы исключить возгорание от падающих искр или не до конца сгоревшего твердого топлива
- Проводить своевременную чистку
Использование комбинированного котла помогает наладить бесперебойное снабжение теплом и горячей водой. Независимость от постоянной подачи электроэнергии или магистрального газа делает их востребованными при установке в частных домах. Грамотное сочетание видов топлива, идущих на обогрев, дает возможность добиться максимальной экономической эффективности. Фирмы-производители предлагают одно- и двухконтурные котлы с автоматизированным принципом работы, а также аппараты с возможностью подключения бойлеров.
Комбинированный котел электричество+дрова
Как возможно совместить в одном котле два таких разных вида топлива? Все дело в уникальной и продуманной конструкции. К тому же, как уверяют специалисты, это самая простая и практичная конструкция из всех комбинированных котлов отопления.
Если рассмотреть внимательно многотопливные котлы типа «электричество+дрова», то можно заметить, что от твердотопливных их отличает лишь установка одного прибора. Это ТЭН, с помощью которого нагревается теплоноситель в системе отопления. Кстати, нагрев производится прямым воздействием, потому что ТЭН вмонтирован в теплообменник. Так что никаких посредников между нагревательным элементом и теплоносителем нет.
Как и все современные котлы, этот оборудован отличной системой автоматики. Она контролирует и регулирует температурный режим внутри дома за счет увеличения или уменьшения мощности отопительного агрегата.
Автоматика котла позволяет переходить на режимы, где используется тот или иной вид топлива. Заметим, что производители предлагают сегодня два варианта перехода:
- Автоматический.
- Ручной.
Комбинированный котел отопления
Какой лучше, каждый потребитель решает сам. Отметим лишь, что ручной переход проще, да и котел при этом будет стоить меньше. Автоматический вариант удобнее, но цена таких котлов слишком высока. Однако именно эти отопительные приборы сегодня очень популярны. Дело в том, что при снижении мощности котла, работающего на дровах, в автоматическом режиме включается ТЭН. Он подпитывает систему отопления необходимой тепловой энергией.
К примеру, закладка дров была сделана вечером. Естественно, до утра ее тепла не хватит, и за ночь температура может упасть до критической. Автоматика не будет ждать, когда кто-то включит электрический нагревательный элемент вручную. Она сама подаст ток на ТЭН. В этом и заключается функциональность универсальных котлов отопления.
Комбинированные котлы, где используются дрова, в основном работают на электричестве. Дрова приходится разжигать, когда электрический ток перестают подавать в линию. А в загородных поселках зимой это случается нередко. Поэтому хозяин должен заранее провести закладку дров внутрь топки, чтобы быть во всеоружии. Останется только поджечь твердое топливо. Так как температура внутри системы отопления нормальная, то и сильного пламени для ее поддержания не требуется.
Требования монтажа
По сравнению с обычными отопительными приборами к монтажу и обслуживанию комбинированных агрегатов предъявляются более жесткие требования:
- Во-первых, многотопливные котлы необходимо устанавливать только в отдельных помещениях. Для них выделяется топочная или небольшая котельная, что зависит от размеров и производительности оборудования.
- Во-вторых, это помещение должно соответствовать правилам пожарной безопасности. В нем должен быть хорошо работающий дымоход и вентиляция.
- В-третьих, под универсальный котел обязательно заливается фундамент.
Преимущества универсального котла электричество+дрова
Устройство комбинированного котла
Отметим лишь некоторые его достоинства:
- Подобная комбинация позволяет использовать самый доступный и дешевый вид топлива — древесные отходы. А универсальность достигается наличием двух видов энергоносителя. Их можно применять отдельно или в сочетании при определенных условиях эксплуатации.
- К сожалению, дешевый природный газ доходит не до всех потребителей. Так что электроэнергия — это самый доступный вид топлива, а дрова — самый дешевый. Такое сочетание позволяет говорить и об экономичности котла, и о его практичности.
- За счет использования ТЭНа котел можно отнести к экологичным отопительным агрегатам.
- Современный подход к созданию удобных и комфортных условий эксплуатации, включающих в себя установку блока автоматики и программаторов. Это дает возможность легко обслуживать систему отопления и экономить время на эти процессы.
- Продуманная конструкция агрегата позволяет сэкономить топливо на тепловых потерях. И это еще один плюс в карман потребителя.
Параллельная работа котлов на дровах и газе
Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.
Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.
1 схема (отрытая и закрытая системы)
Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.
Преимущества и недостатки
| Плюсы | Минусы |
| Возможность использовать разные теплоносители | Большое количество дополнительного оборудования |
| Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания | КПД ниже за счет лишней воды в системе |
| Возможность использования без дополнительной автоматики |
2 схема, две закрытые системы
Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.
Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.
Подача тепла через 3х ходовой клапан
Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.
Система с теплоаккумулятором, зачем он
Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.
Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:
- в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
- твердое топливо прогорело, теплоноситель остыл;
- газовый котел включается автоматически;
- снова закладываются дрова, и разжигается твердотопливный котел;
- температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.
Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:
- твердотопливный котел может работать в схеме открытого типа;
- самый высокий уровень безопасности;
- отсутствие необходимости постоянного пополнения топки дровами или углем;
- циркуляция теплоносителя по системе закрытого типа;
- возможность одновременной работы двух котлов одновременно и каждого в отдельности.
В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.
рассчитать необходимый объем емкости
Как выбирать
Есть один важный момент, который стоит знать: на каждом виде топлива у котла будет разная мощность. Как тогда выбирать? По тому виду топлива, который у вас будет основным. Все равно ведь, какое-то топливо вы считаете лучшим вариантом для отопления. И еще один нюанс, который стоит учесть при выборе: в импортных котлах, которые изготовлены для продажи внутри Еврозоны, указывается номинальная мощность, в котлах для России – максимальная. А это немалая разница в показателях. Продавцы, кстати, озвучивают максимальную мощность, что тоже нужно иметь в виду. Потому будьте внимательны.
Комбинированные котлы для отопления дома будут иметь разную мощность на каждом топливе
