Коптильни из нержавеющей стали с гидрозатвором на подставке

Какие проблемы могут возникнуть при изготовлении?

Бывают ситуации, когда во время копчения рыба или мясо начинают прилипать к решёткам, а решение подобной проблемы занимает некоторое время.

Фото 4. Готовая коптильня с гидрозатвором в разобранном виде: металлический ящик, две решётки, поддон для сбора жира.

Этой неприятности можно избежать, если на этапе сборки воспользоваться для изготовления решёток именно проволокой из нержавеющей стали.

Если сборка была произведена некачественно, возникает проблема, при которой тлеющее в коптильной камере топливо начинает гореть. Это означает, что герметичность нарушена и воздух имеет доступ внутрь корпуса. В такой ситуации проверяют весь агрегат и заделывают ненужные отверстия при помощи сварки.

Иногда вода из гидрозатвора испаряется слишком быстро. Это происходит, если упомянутый элемент приварен изнутри корпуса. Чтобы этого избежать, гидрозатвор размещают снаружи металлического ящика. Если всё сделать правильно, необходимость часто доливать новую воду в жёлоб отпадает.

Коптильня с гидрозатвором

Самыми распространёнными устройствами для квартиры являются коптильни с гидрозатвором. Они могут использоваться не только в дачный сезон, но осенью или зимой.

Эти аппараты отличаются отсутствием выделения дыма в помещение и в связи с небольшими размерами коптильни целесообразно изготовить её не из обычной стали, а из нержавеющей.

Устройство коптилки

Коптильные камеры с гидрозатвором похожи на ящик со съёмной крышкой. К верхнему краю корпуса приварен паз П-образной формы размером 25х25мм. В этот паз опускаются края крышки и во время работы наливается вода, герметизирующая место соединения крышки и корпуса.

В крышке имеется дымоотводящий патрубок, на который надевается резиновая или ПВХ трубка и выводится в форточку или вентиляционный канал. Дым, образующийся во время работы, выходит в трубку и не поступает в помещение.

В связи с постоянным наличием влаги в гидрозатворе нецелесообразно изготовление устройства для дома из обычного железа.


Схема устройства коптильни

Аппарат для горячего копчения

Этот аппарат при работе ставится на электрическую или газовую плиту. Допускается использование переносной электроплитки.

Как пользоваться коптилкой с гидрозатвором:

  1. На дно насыпаются опилки и щепа.
  2. Внутрь корпуса помещаются поддон и решётки с продуктами.
  3. Аппарат накрывается крышкой.
  4. Коптилка ставится на конфорку.
  5. В гидрозатвор наливается вода.
  6. Дымоотводящая трубка выводится в форточку или вентиляционный канал.
  7. Огонь греет дно с опилками, из них выделяется дым, проходит через продукты и выходит по трубке в вентканал.

На следующем рисунке изображён чертёж такой установки. Она изготавливается из листа нержавеющей стали толщиной 1-1,5мм:

  1. Перенести выкройку на металл.
  2. Ножницами для металла вырезать контуры заготовки.
  3. Согнуть все линии сгиба, начиная с краёв и заканчивая дном.
  4. Электросваркой заварить все швы.
  5. Перенести на металл выкройку крышки и вырезать её.
  6. Загнуть края и заварить их.
  7. Просверлить в крышке отверстие и приварить дымоотводящий патрубок.


Чертеж переносного аппарата для горячего копчения

При необходимости размеры допускается изменить.

Если отсутствует возможность сделать аппарат из цельного листа металла толщиной 1-1,5 его можно изготовить из отдельных элементов, разрезав выкройку по месту сгибов. В этом случае целесообразно вырезать дно из листа толщиной 3 мм, а стенки и крышку из металла толщиной 1-1,5 мм.

Цилиндрическая коптильня

Этот аппарат похож на кастрюлю. Паз для воды в гидрозатворе изготавливается из полосы для бортика шириной 25мм и кольца. Размеры деталей определяются внешним диаметром корпуса D:

  • внутренний диаметр кольца — Dвнут=D+3;
  • внешний диаметр кольца — Dвнеш=D+25;
  • длина полосы l=(D+25)*π.


Детали цилиндрической коптильни

Коптильня холодного копчения

Конструкция этих аппаратов аналогична коптилкам для горячего копчения. В связи с тем, что эти устройства не устанавливаются на огонь, толщина металла может быть от 0,75мм, а внутрь не помещается поддон для жира.

Основное отличие этих аппаратов в наличии в нижней части одной из боковых стенок патрубка Ø16-20мм для подключения дымоподводящей трубки, к которой присоединяется дымогенератор. В таких конструкциях он может быть любого типа.

Универсальная коптильня

Если в коптилке холодного копчения закрыть дымоподводящий патрубок, а на дно насыпать опилки и установить её на огонь, то она превращается в коптилку горячего копчения. Для этого внутри коптильни кроме решёток должен быть поддон, в который стекает жир.


Чертеж универсальной коптильни

Какие бывают коптильни?

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

Полки для продуктов в кирпичной коптильне

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

  • из металлической или деревянной бочки;
  • из ведра;
  • из сваренных между собой металлических листов;
  • кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

Коптильня для холодного и горячего копчения

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию.

Коптильни из кирпича различаются:

  • по размеру;
  • по устройству:
  • по функциональности.

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

Коптильня для большого объема продуктов

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Схема: устройство коптильни для горячего (слева) и холодного (справа) копчения

Конструкция коптильни с гидрозатвором, чертежи

Подобный агрегат имеет некоторые отличия от стандартного.

Фото 1. Чертёж коптильни с гидрозатвором с указанием размеров устройства: раскройный лист ящика, вид сбоку и сверху.

Он включает в себя:

  1. Металлический бокс, оснащённый герметичной крышкой.
  2. Плоский поддон, располагающийся на дне коптильни и предназначенный для сбора жира.
  3. Компактные решетки, на которые в процессе копчения выкладываются продукты.
  4. Гидрозатвор, являющийся особенным элементом подобного устройства, представляющим собой паз, предназначенный для крышки. В него наливается вода. Его делают частью коптильни при помощи сварки.

Фото 2. Чертёж коптильни с гидрозатвором. На нём изображено строение коптильной камеры, решётки, поддона для сбора жира, крышки устройства.

Принцип работы

Гидрозатвор изготавливается из нержавеющей стали толщиной 1,5 мм. С его помощью можно полностью герметизировать коптильню. Элемент работает благодаря воде, не дающей дымным массам покидать корпус через зазоры между крышкой и стенкой, благодаря чему появляется возможность использовать коптильню по прямому назначению в доме или замкнутом помещении. Гидрозатвор также работает как ребро жёсткости.

Как сделать деревянную коптильню холодного копчения своими руками

Деревянная коптилка холодного копчения своими руками – простая задача для домашнего мастера с минимальным опытом столярных работ

Прежде чем приступить к созданию устройства, важно определиться с его внешним видом и найти подходящую схему. Вариант ниже является самым простым и быстрым:. В зависимости от свободного места на участке и количества продуктов необходимо подбирать индивидуальные размеры холодной деревянной коптильни

В зависимости от свободного места на участке и количества продуктов необходимо подбирать индивидуальные размеры холодной деревянной коптильни

Подробная инструкция изготовления холодной деревянной коптильни своими руками сопровождается фото. Следуя этим урокам, любой домашний мастер получит завидный блестящий результат:

Первым этапом служит подготовка деревянных материалов. Для удобной работы по сборке необходимо сразу вырезать все размеры брусков. Основу деревянного каркаса холодной коптильни составят две заготовки, как показано на фото. Конкретно в этой инструкции вертикальные бруски имеют длиной 1,5 м, а горизонтальные –30 см. Деревянные заготовки необходимо соединить двумя горизонтальными брусками, как показано на фото. Конструкция будущей коптильни уже приобретает устойчивость и крепость. Важным моментом станет деревянная обшивка каркаса

Ее выполняют таким образом, как показано на схеме Стоит обратить внимание, что при желании можно подготовить на этом этапе прорезь для дальнейшей вставки поддона для жира. Прикрутить поперечные бруски с одной из сторон коптильни из дерева

Сверху и снизу отступить одинаковое расстояние – это место дверного проема. Обшить холодный коптильный деревянный шкаф, как показано на фото На этом этапе вырисовывается внешний вид агрегата: он приобретает опрятность и аккуратность. Для изготовления заслонки необходимо создать деревянную рамку по размеру дверного проема, как продемонстрировано на фото. При соблюдении всех уровней и прямых углов эта заготовка легко подойдет к каркасу. Дверь также необходимо обшить деревянной вагонкой по всей ее площади. Ниши, получившиеся по сторонам шкафа, необходимо проклеить фольгой и утеплить

Снова обшить все вагонкой – на этом этапе коптильня уже становится близкой к идеалу

Чтобы дверь прилегала к холодной коптильне плотно, важно укрыть ее щитом из вагонки с запасом в пару см. Таким образом, как показано на фото

Ее установить на петли, когда все этапы будут осуществлены. При желании изделие обжечь и лакировать. Это позволит увеличить сроки эксплуатации. Монтировать дымоход. Крыша в данном случае – опционально. Вставить по бокам холодной коптильни бруски для решеток или шпажек. Если нет возможности установить холодную деревянную коптильню с дымогенератором, стоит прибегнуть к следующей схеме. Выбрать место для шкафа на участке. В двух метрах от него выкопать небольшую яму – это будет топка и источник дыма. Провести от обшитого огнеупорным кирпичом отверстия канаву с трубой, подсоединить цепь ко дну изготовленного ящика. Еще один вариант оформления холодной коптильни показан на фото ниже. Здесь нет необходимости проводить земляные работы – все сделано по воздуху.

Холодная коптильня на этом этапе готова. Такой шкаф прослужит долго и принесет немало радости всем членам семьи. Деревянный агрегат прост в исполнении и не требует экзотических материалов.

Важно! Если углублений для поддона не сделано, можно заменить их небольшими деревянными брусками, расположенными друг напротив друга внутри холодного коптильного шкафа. Прямо на эти подставки установится емкость для сбора жира

Цилиндрические коптильни для холодного и горячего копчения

Коптильные агрегаты цилиндрической формы как горизонтальные, так и вертикальные, можно приспособить для холодного или горячего копчения любых продуктов: мяса, сала, рыбы. При изготовлении аппарата нужно учесть некоторые особенности:

  1. Для холодного копчения необходимо выдержать расстояние между тлеющими опилками и продуктами, чтобы дым успевал охлаждаться до 20-25 °С. Нужно подвести дымоотводную трубу от очага, который стоит на 2-3-метровом расстоянии. Выдержать это требование можно при любой форме коптильного агрегата, но при вертикальном расположении цилиндра сделать это проще.
  2. При холодном копчении продукты лучше подвешивать на крюках, при горячем — раскладывать на решётке.

Холодное копчение — процесс долгий. Нужно расположить продукты так, чтобы они медленно «окуривались» дымом со всех сторон. Оптимально — развесить их на крюки. Разложенные на решётке полуфабрикаты придётся время от времени переворачивать.

Рыбу горячим способом на крюках коптить также можно, но лучше использовать решётку. Размягчённая от высокой температуры, она может сорваться с крючка. Мелкую рыбу так же целесообразней коптить на решётке.

Сало и мясо большими кусками лучше подвешивать, мелкими — раскладывать. Умение правильно крепить продукты приходит с опытом, каждый мастер использует свои «хитрости».

Вертикальная коптильня в виде цилиндра универсальна, так как в ней можно закрепить и крюки, и установить решётки в несколько ярусов.

Материалы изготовления

Для оборудования самой простой коптильни не потребуется даже специальный резервуар. Все, что нужно – газовая плита, вытяжка над ней, стальная тарелка или банка из-под консервов.

Процедура очень проста: под вытяжку подвешиваются продукты, под них ставится емкость для жира. Далее берется небольшое количество щепы в металлической посуде и помещается на огонь до появления дымка. Затем нужно убавить огонь и следить за тем, чтобы дым шел в вытяжку. Собственно, это и есть весь процесс. Правда, таким способом много продуктов сложно накоптить.

Довольно практичной может быть коптильня, изготовленная из старого холодильника. Смастерить ее довольно просто: нужно избавиться от компрессора, морозилки и всей внутренней облицовки из пластика. В итоге должен остаться только металлический корпус, в котором монтируется коптильная камера и дымоход.

Примерная схема коптильни из корпуса от холодильника выглядит так:

Топливо размещается на месте овощного отделения и разогревается с помощью электроплитки. Доступ воздуха обеспечивается через трубопровод.

У такой конструкции есть недостатки, которые могут повлиять на выбор.

  • Энергопотребление. Для того, чтобы прогревать щепки достаточно сильно, потребуется мощная электрическая плитка. Холодильники производятся из стали с низкой теплопроводимостью.
  • В такой конструкции довольно сложно регулировать объем жара и поддерживать оптимальную температуру.

Еще один вариант использования бытовой техники – оборудование коптильни из старой стиральной машины. В этом случае коптильной камерой будет выступать бак. Проводя подготовительные работы, нужно расширить отверстие из-под вала мотора (из него будет выходить дым) а сливное отверстие оборудовать таким образом, чтобы через него стекал жир.

На выездных пикниках очень пригодится переносная компактная коптильня. Подробная схема для оборудования такой конструкции приведена на рисунке ниже. Ее можно расположить над любым источником дыма. Также можно выкопать очаг с дымоходом, это не займет много времени. Такую конструкцию можно использовать как для холодного, так и для горячего копчения.

Простая схема для оборудования коптильни над мангалом.

Не стоит бояться того, что дым от шашлыка участвует в копчении других продуктов. Это их не только не испортит, но и придаст им особой пикантности. Многие любители копченой рыбы и овощей предпочитают готовить их именно таким способом.

Зачастую стационарные конструкции совмещают мангал с коптильней.

Основной их особенностью можно назвать использование свободного места под мангалом и, собственно, отсутствие мобильности. Работая с такой коптильней, можно не заботиться о том, чтобы прогрев был равномерным, а в коптильную камеру можно ставить практически любую тару.

Решив обзавестись подобной печью, стоит задуматься о материале для ее изготовления. И тут очень важный совет: определенно не стоит весь комплекс делать кирпичным. Дело даже не в дороговизне, а в пористости кирпича. Дым от разных продуктов и влага накапливаются внутри кладки и со временем кирпич начнет гнить. В итоге всего через пару сезонов коптильня может начать излучать сильный неприятный запах.

Поэтому для таких конструкций оптимальным вариантом будет оборудование коптильной камеры из железа. А облицовку кирпичом можно сделать уже в качестве декора. Этот вариант имеет еще один плюс: сваренную из металла камеру для копчения можно перенести при необходимости.

Теоретически соорудить коптильню можно из любых подручных бытовых вещей: старого сейфа, большой кастрюли, ведра или корпуса от мангала. Также имея несколько кусков фанеры и пару поленьев сухого дерева, можно оборудовать пробную коптильню буквально за пару часов. И уже опираясь на результаты первого копчения, можно сделать выводы о том, насколько практичным и интересным будет оборудование настоящей долговечной коптильни.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

  • ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
  • дуб — преимущественно для копчения дичи и красного мяса;
  • ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
  • вишня, яблоня — сыры, овощи, орехи и ягоды.

Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

Другие виды стационарных коптилен

Если нет желания заниматься трудоемким строительством, то коптильня из 200-литровой бочки горячего копчения может стать основой для будущей конструкции. По желанию, можно использовать и емкости меньшего или большего объема с учетом потребностей семьи.

1. Сначала потребуется избавиться от слоя краски, которую можно удалить механическим способом, но быстрее всего удастся это сделать с помощью огня – для этого достаточно положить бочку в разведенный костер (или развести огонь прямо внутри) приблизительно на 1-2 часа.

2. Далее следует просверлить отверстия для крепления решеток и установить так называемый стакан, изготовленный из листа металла, который в нижней части фиксируется в специально подготовленные на днище пазы.

3. После изготавливается крышка, размер которой должен совпадать с диаметром бочки, а ней устраивается дымоход. Для плотного прилегания рекомендуется использовать различные утяжелители. Материалом для крышки может быть сталь, но допустимо использовать даже фанеру.

Если коптильня изготавливается в деревянной бочке, то алгоритм действий будет тем же, за исключением того, что между металлическим стаканом и стенками следует уложить огнеупорный материал – чаще всего для этого используются асбестовые листы.

После этих работ можно установить решетки, уложить на дно щепу и загрузить продукты. Процесс тления обеспечивается организованным снизу подогревом с использованием открытого огня костра или, например, газовой горелки.

Таким же образом из небольшой емкости может быть изготовлена и домашняя коптильня для газовой плиты, которую можно использовать как на даче, так и в городской квартире.

Несколько более сложным является превращение строго газового баллона в коптильню: сначала из него следует вытравить остатки газа и промыть, далее необходимо вырезать дверцу, для чего придется использовать сварочный аппарат.

Следующий этап – установка решеток и поддона внутри емкости. Доступ дыма в этом случае лучше всего организовать извне, а для этого нужно спилить часть дна, но не более половины его площади. А непосредственно огонь разводится в топке, которая изготавливается из металла и приваривается снизу, под днищем.

Для коптильни можно использовать и старый холодильник, но перед этим следует избавиться от всех пластмассовых деталей и морозильного отдела. В качестве нагревательного прибора можно использовать электроплиту, которая будет подогревать опилки, уложенные в поддоне на дне такой коптильни.

Такая домашняя коптильня для кухни на даче позволит разнообразить деликатесами семейные обеды или ужины.

Устройство, чертежи коптилен холодного и горячего копчения

Коптильни холодного и горячего копчения различаются конструкцией. Для изготовления каждой из них понадобится чертеж или схема, чтобы иметь представление об основных узлах.

Коптильни горячего копчения

В общих чертах конструкция представляет собой бочку с днищем и съемной крышкой. Внутри установлены решетки, где разложены продукты. На днище насыпана щепа, которая тлеет от разведенного огня или разогретой электричеством нихромовой проволоки.

Состоит коптильня из следующих узлов:

  • Камера выступает частью корпуса коптильни. Делают ее из кирпича или металла. Внутри камеры коптятся в дыму продукты.
  • Днище обязательно металлическое, даже если камера кирпичная. Здесь тлеет щепа или опилки.
  • Очаг располагают под днищем, если это костер. При использовании электричества, приспособление из нихромовой проволоки устанавливают внутри камеры для контакта со щепой.
  • Крышкой закрывают сверху камеру. Обычно она металлическая герметичная, но иногда ее заменяют мешковиной, чтобы снизить температуру и концентрацию дыма.
  • Решетки устанавливают в верхней части камеры для раскладки продуктов. Иногда их заменяют крюками, если нужно подвесить тушки птицы, крупную рыбу или другое мясо.
  • Поддон расположен между днищем и решетками. На него стекает жир, чтобы не попадал на щепу. От этого она воспламеняется или в дыме появляется привкус гари. Поддон делают съемный для удобства обслуживания.

Полезным узлом коптильни считается гидрозатвор, снижающий в дыме концентрацию канцерогенов, обеспечивающий герметичность камеры. Однако его редко изготавливают из-за отсутствия желания заниматься лишней работой.

Коптильни холодного копчения

Отличительной чертой коптильни выступает удаленный очаг. Пока от него дым дойдет до рабочей камеры, он успевает остыть.

Состоит коптильня из следующих узлов:

  • Камера устроена аналогично коптильне горячего копчения. Внутри расположена сетка или крюки для продуктов.
  • Крышка заменена покрывалом из мешковины. Через нее выходят излишки дыма.
  • Днища у камеры нет, а вместо него установлена металлическая сетка. Сквозь нее поступает дым по каналу от очага или дымогенератора.
  • Сам канал выложен из кирпича в земле или использована металлическая труба большого диаметра. Длина дымохода способна превышать 2 м. Канал подведен одним концом к камере, где установлена вместо днища решетка.
  • Очаг подключен к другому концу канала. Узел представляет собой печь из кирпича или металла. Она оснащена топкой и зольником. Обязательно предусмотрены заслонки, регулирующие подачу дыма по каналу внутрь камеры.

Так как продукты коптятся в камере при низкой температуре, ее допускается изготавливать даже из дерева. Дополнительно предусматривают карманы под термометры для контроля градусов.

Коптильня с дымогенератором.

Вместо очага может быть использован дымогенератор. Конструкция напоминает вертикально установленную металлическую трубу. Внутрь засыпана щепа или опилки. Под воздействием огня они тлеют. Внутрь дымогенератора компрессором или другим устройством нагнетают воздух, вытесняющий дым в канал. Чтобы вместо холодного осуществлять горячее копчение, внутри камеры коптильни обустраивают источник дополнительного обогрева, например, сухие ТЭНы.

Топка, выкопанная лопатой

Это самый простой тип топки для коптилен холодного копчения/горячего. По сути – это просто выкопанная яма, там разводится костер. Ее обустройство не займет много времени, не потребует никаких материалов. Все, что нужно – это лопата и свободное время. Имеют относительно большие габариты.

Используются зачастую в походных условиях, при ограниченном бюджете, ведь сделать подобную из подручных материалов можно довольно быстро.

После выкапывания ямы нужно хорошо утрамбовать ее дно, стенки. Это позволит уменьшить вероятность обвала.

Её удобно устраивать, если вы отправились на рыбалку на несколько дней, а других условий сохранения улова нет. По ходу ловли, имеющаяся рыба будет коптиться.

Нюансы обустройства:

  • Глубина ямы не больше 40—50 см.
  • Для того чтобы сырье используемое как горючее выдавало дым равномерно и лучше загоралось, на дно стоит устелить лист металла.
  • Сверху она накрывается листом металла. Можно использовать 2 листа металла, и делая между ними зазор, контролировать количество дыма.

Если планируется делать коптильню холодного копчения, расстояние от топки и коптильного ящика с продуктами должно составлять не менее 1,5 метра.

Преимущества:

  • простота изготовления;
  • не нужно использовать какие-либо материалы для внутреннего обустройства топочной;
  • скорость изготовления.

Недостатки:

  • конструкция не очень удобная;
  • она не рассчитана на длительный период эксплуатации;
  • после дождя или снежной зимы может «поплыть»;
  • нужно обеспечить герметичный дымоход, так как дым будет улетучиваться через щели.

Как правильно сделать?

При наличии необходимых материалов и инструментов изготовить агрегат самостоятельно не так уж и сложно. Грамотный чертеж облегчит процесс изготовления агрегата своими руками.

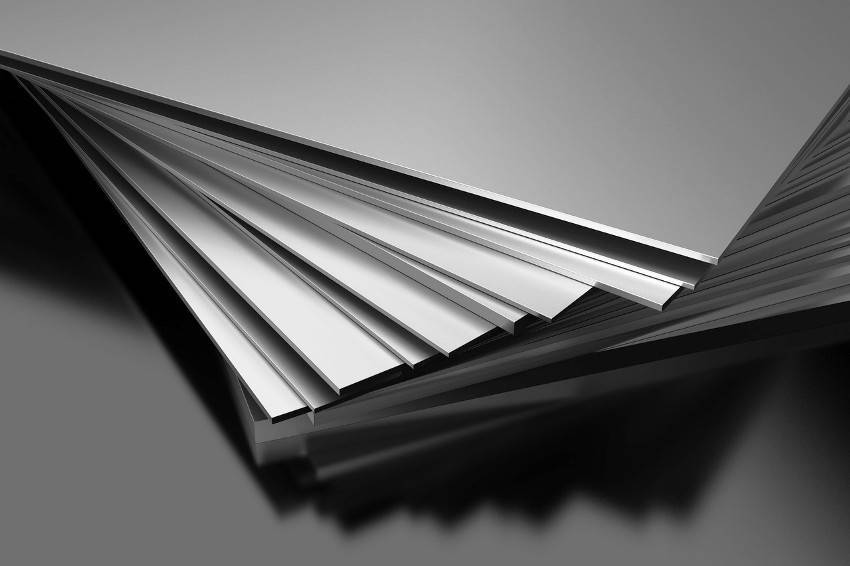

Для создания заготовок нержавейки воспользуйтесь болгаркой. Далее соедините две заготовки так, чтобы между листами получился прямой угол. Используйте сварочный аппарат и специальный столярный угол, который позволит добиться точной прямолинейности. Соедините все части корпуса, сверяя точность углов. Затем присоедините дно.

Сделайте крышку, которая должна по размеру точно соответствовать изготовленному агрегату. В крышке предусмотрите патрубок. Просверлите отверстие, вставьте трубку и обварите ее по кругу. Внутри корпуса предусмотрите ручки, на которые будет устанавливаться решетка. Прикрепите П-образные ручки сварным швом внутри. Решетку можно изготовить из полосок стали или стержней, в качестве которых подойдут очищенные электроды.

Гидрозатвор выполняется из согнутых в прямоугольники листов стали (примерно 360*90 мм). Приварите эти детали к верхней части основания домашней коптильни. Верх каналов должен совпасть с верхом корпуса устройства.

Предусмотрите поддон, который по размеру должен быть чуть меньше корпуса. Он изготавливается из листа стали, к которому привариваются ножки. Края листа должны быть изогнуты вверх.

Самое интересное — тонкие хитрости копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 12 ч.л. молотого, пяток листиков лаврушки или 12 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Домашняя коптильня с гидрозатвором значительно упростит процесс приготовления копченной рыбы или вкусного мяса. Готовка даже не потребует особых навыков и умений в этой области кулинарии. Попробуйте соорудить агрегат самостоятельно, воспользовавшись нашими советами.

Как сделать коптильню горячего копчения: инструкция

Каждый процесс, который учитывает монтаж или сборку тех или иных конструкций, можно разделить на несколько этапов. Создание устройства для копчения продуктов питания в домашних условиях не является исключением из этого правила. Рассмотрим пошагово, как сделать своими руками коптильню горячего копчения.

Листы нержавеющей стали для изготовления коптильни должны быть толщиной не менее 2 мм

В первую очередь потребуется взять лист нержавеющей стали или оцинковки. Ориентируясь по чертежу, составленному ранее, необходимо вырезать из него коробку. Соединение отдельных листов между собой производится с помощью сварочного оборудования и бруска. Брусок должен иметь угол 90° для того, чтобы можно было выровнять края коробки, используя его в качестве формы. Инструментом для выравнивания служит обычный молоток. Далее полученная конструкция соединяется посредством сварки.

На следующем этапе нужно изготовить из металлического листа крышку. Ее желательно оснастить загнутыми краями. Их можно получить с помощью сварки или же понадобится вырезать края и загнуть. Затем нужно выполнить в крышке отверстие под дымоотводящую трубку. После этого остается только приварить трубку к нужному месту. Внимательность позволит выполнить грамотную сборку коптильни горячего копчения своими руками. Чертеж и размеры, указанные в нем, должны быть всегда под рукой.

Таким образом, выполнить коптильню своими руками не так сложно, как кажется. На следующем этапе необходимо разместить внутри металлического резервуара уголки, на которые устанавливаются поддон для жира и продуктовая решетка.

При изготовлении коптильни горячего копчения своими руками важно учитывать, что все материалы должны быть выполнены из нержавеющих металлов

Как сделать коптилку горячего типа с гидрозатвором

Для сборки устройства, оснащенного гидравлическим затвором, в первую очередь требуется подготовить лист нержавеющей стали. Стоит отметить, что такие модели зачастую отличаются небольшими размерами, что позволяет с легкостью транспортировать их.

При выборе материала следует обратить внимание на его толщину. Не рекомендуется использовать тонкостенную нержавейку, так как она может не выдержать воздействия высоких температур. Однако и чересчур толстые листы металла не являются хорошим выбором, так как их использование не позволяет обеспечить требуемые для копчения условия

В случае необходимости можно купить коптильню горячего копчения. Цена устройства, оснащенного гидрозатвором, колеблется в пределах от 4 до 7 тыс. руб

Однако и чересчур толстые листы металла не являются хорошим выбором, так как их использование не позволяет обеспечить требуемые для копчения условия. В случае необходимости можно купить коптильню горячего копчения. Цена устройства, оснащенного гидрозатвором, колеблется в пределах от 4 до 7 тыс. руб.

Сам гидрозатвор выполняется довольно просто. Он представляет собой канавку, которую можно приварить в верхней части камеры (по периметру). Помимо организации канавки, следует видоизменить и крышку устройства. К ней привариваются бортики, направленные вниз.

Устройство коптильни с гидрозатвором состоит из металлического бокса и герметичной крышки, оснащенной удобными для захвата ручками

Перед тем как приступить к выполнению такого агрегата, необходимо скачать из интернета или сделать самостоятельно чертеж коптильни горячего копчения. Принцип функционирования гидравлического затвора заключается в погружении выступов крышки в воду, которой заполняется канавка. Такая конструкция препятствует проникновению воздуха снаружи, обеспечивая должную герметизацию камеры.

На этом отличия коптилки с гидравлическим затвором от других моделей не заканчиваются. Днище в такой конструкции имеет одну особенность: оно является съемным. Металлический лист, выполняющий эту функцию, оснащается бортиками, которые имеют верхнее направление. А также дно рекомендуется дополнить ножками (снизу).

Делаем коптильню холодного копчения

Вариантов изготовления конструкции для холодного копчения есть много. Мы решили предоставить вам пошаговую инструкцию по изготовлению коптильни из полиэтиленовой пленки.

  • Шаг №1. Купите 2 метра самой плотной пленки. Обычно такую пленку используют для парников. Рукав пленки с одной стороны следует зашить. В итоге получится мешок.
  • Шаг №2. Для сооружения коптильни нужна небольшая ровная площадка размером в 1 квадратный метр. По углам площадки вбивают колья высотой в 2 м. Вверху колья между собой соединяют поперечинами. Конструкция должна быть устойчивой.
  • Шаг №3. Противоположные колья соединяют между собой диагональными прутами в 2—3 ряда.
  • Шаг №4. Подготовленную к копчению развешивают на прутах. Тушки рыбы не должны соприкасаться между собой.
  • Шаг №5. Натягивают подготовленный мешок на конструкцию до середины. На площадку высыпают половину ведра горящих углей и кладут сверху зеленую траву.
  • Шаг №6. Опускают пленку до земли и хорошо прижимают, чтобы коптильня получилась герметичной. Коптильня холодного копчения своими руками готова и для этого понадобился минимальный уровень затрат.

Если есть необходимость, добавляют свежей травы, чтобы внутри коптильни был густой дым. Через 3 часа мешок снять и проветрить рыбу. Крупные тушки рыбы необходимо прокоптить на следующий день еще раз.

По данной теме есть похожая статья – Барбекю своими руками из кирпича и из металла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
