Как сделать котел на дровах своими руками – пошаговая инструкция

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

  • Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
  • Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
  • Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
  • Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
  • Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Рекомендуем ознакомиться: Технология изготовления профильных труб

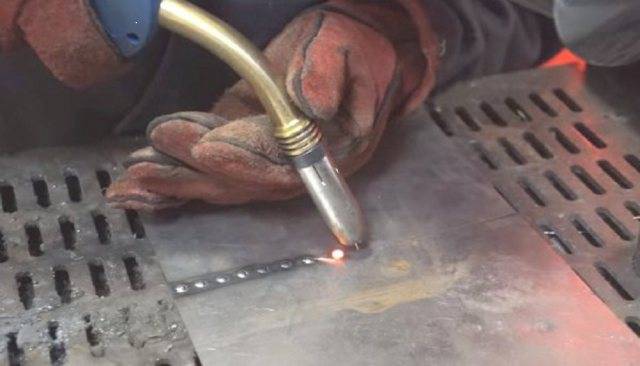

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

  • сварочная маска, краги и спецодежда;
  • бытовой инверторный сварочный аппарат и электроды;
  • дисковая пила с набором дисков для резки металла;
  • электродрель с набором свёрл по металлу;
  • рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

  • листы стали толщиной от 5 мм;
  • металлические уголки;
  • чугунная колосниковая решётка;
  • стальные водопроводные трубы различного диаметра;
  • дверцы для зольной и топочной камеры;
  • дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

Дымоотвод твердотопливного котла: внутри и снаружи здания

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.

Сборка отопительного агрегата

После раскроя деталей производится сборка, сварка в два этапа: собирается основание с топочным отсеком, параллельно сваривается водяная рубашка с водотрубной системой. На втором этапе — сваренные части соединяются в одно целое, фиксируются сварочными швами. Нужно делать, как минимум с двумя помощниками, вес деталей большой. Подробности операций видны на фото.

Основные стыки

Сборку деталей, водяной рубашки, водотрубной системы, топочной камеры нужно производить сварочным полуавтоматом, используя качественную проволоку. Позволит создавать ровный, качественный шов. Полуавтоматом очень удобно работать в узких, стесненных местах. Швы нужно делать двойными.

Топочный отсек

В топочном отсеке сгорает топливо, выделяющаяся тепловая энергия передается воде в окружающей рубашке. Необходимо сваривать тщательно, используя двойные швы. В самом низу топки размещают колосник. Можно приобрести готовый по размеру топки, сделать самостоятельно. Берется арматура, толщиной не менее 20-30 мм, нарезается на отрезки шлифмашиной, сваривается. В топку полученный колосник устанавливается на приваренные по периметру упоры из стального уголка.

Нижняя часть корпуса

В нижней части корпуса располагается дверца поддувала, зольник, дно, крепящиеся к нему опоры. Дверцу поддувала вырезают шлифмашиной, дрелью, навешивают в подготовленный проем корпуса на стальные петли, не забывая о закреплении по периметру уплотняющего асбестового шнура. В закрытом положении дверка удерживается защелкой, любой из доступных мастеру конструкций.

Зольник — ящик из листовой стали, который полностью вынимается через поддувало, позволяет быстро очищать от золы. Опоры нужно изготавливать из отрезков толстостенной трубы диаметром 5-7 см, длиной около 3-6 см. Приваривать нужно качественно, на равном удалении от краев дна — на них будет покоиться вес устройства (вместе с водой — не менее 250-300 кг).

Конструкция для задвижки поддувала

Задвижка поддувала, называемая шибером, может быть изготовлена самостоятельно, приобретена отдельно в готовом виде. При решении о самостоятельном изготовлении, нужно ориентироваться на размеры. Понадобиться стальной уголок, прямоугольный кусок стали, толщиной 5-8 мм. Нужно прорезать ряд вертикальных щелей с шагом в 2-3 см. Щели прорезаются в дверце поддувала. Приваренные уголки удержат пластину шибера, позволят сдвигать в горизонтальной плоскости на 3-5 см. Изменяя размеры щелей, можно будет регулировать приток кислорода в топку, интенсивность горения дров, угля.

Водотрубная система

Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

  • увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
  • нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра. Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

  • топочную камеру наполняют дровами и разжигают сверху;
  • в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
  • кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
  • теплообменника в классической схеме нет, вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

  • Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
  • Отсек дожига. Здесь сгорает газ.
  • Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
  • Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
  • Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
  • Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

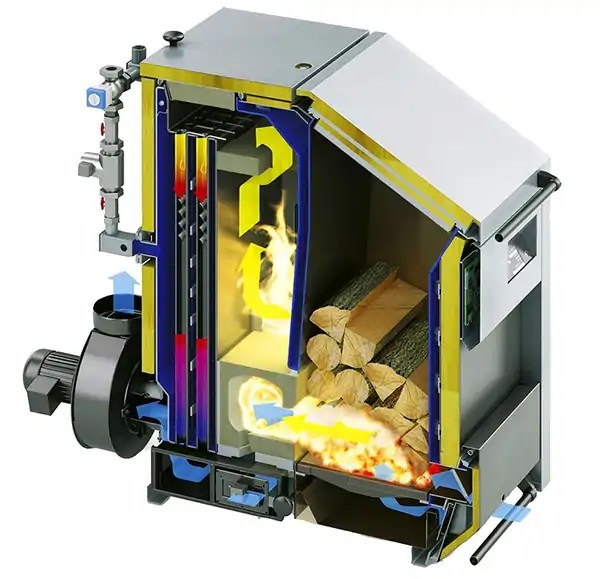

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива, проще пиролизных. Конструкция включает:

  • Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
  • Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
  • Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
  • Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
  • Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
  • Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
  • Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Изготовление корпуса

Корпус изготавливают из листовой термостойкой стали толщиной не менее 5 мм. Перед работой, шлифкругом УШМ материал очищается от ржавчины. Производится разметка деталей, резка. Также применяется УШМ.

Этапы изготовления корпуса показаны на фотографиях.

Топка

Отверстия для топки, поддувала

Отверстия заранее размечаются на лицевой детали корпуса. Прорезаются абразивным кругом шлифмашины (УШМ). Кромка дополнительно обрабатывается — острые края, заусенцы недопустимы (приведет к травмам).

Отверстия для патрубков

Через верхний, нижний патрубки происходит отток горячей, приток холодной воды из системы отопления. Для патрубков рекомендуется применять отрезки бесшовной трубы диаметром не менее 50 мм. Меньшие размеры создают слишком большое сопротивление току воды, приводят к закипанию в котле, когда радиаторы не прогреты. Отверстия прорезают сварочным аппаратом, дрелью, зубилом, кувалдой (способ описан далее в подробностях). Края нужно выровнять напильником, приварить патрубок.

Сборка котла — дымовые обороты, водотрубная система (без водяной рубашки)

Как переделать газовый котел под дрова

В связи с подорожанием энергоносителей в настоящее время многие владельцы частных домов все чаще стали искать информацию о том, как переделать газовый котел под дрова. Причем, речь в большинстве случаев идет о котлах серии КЧМ, которые в 70-х годах прошлого столетия были оборудованы газогорелочным устройством. Особенно, переделкой котлов КЧМ интересуются те, кто проживает в регионах с развитой деревообрабатывающей промышленностью и богатых лесными ресурсами.

Суть преобразование состоит в извлечении газового оборудования из котла и с добавкой элементов, присущих классической кирпичной печи для обогрева помещений, то есть: камеры для сбора золы (зольника), поддувала, камеры горения и труб для отвода продуктов сгорания дров (дыма). Все работы по переделке котла желательно производить в летнее время, так для этого нужно некоторое пространство и условия для электросварочных работ. Однако, если имеется приспособленное для этого помещение процесс возможен в любое время года.

Для примера можно взять котел КЧМ-1, который изначально был разработан под отопление углем. Именно котлы этой линейки (КЧМ-1, КЧМ-5, КЧМ-2) были оборудованы гаогорелочным устройством, предназначенного для массового потребителя. Поэтому после извлечения газового оборудования можно увидеть в нижней части камеры горения ребра для размещения колосниковой решетки. Казалось бы все просто – покупай колосники, вставляй, закладывай дрова и топи.

Однако, на практике все сложнее и переделка газового котла под дрова требует времени, усилий и квалификации

Последнее очень важно, так как преобразованием конструкции котла должен заниматься человек с опытом, который умеет обращаться с электросваркой, пользоваться болгаркой, но главное, понимать весь цикл горения дров в котле от «а» до «я»

Автор этой статьи две недели рыскал по интернету, чтобы найти исчерпывающие материалы по этой теме и пришел к выводу: весь процесс реконструкции газового котла серии КЧМ нужно отдать в руки людей, умеющих это делать. Наглядным примером может служить видеоролик, расположенный ниже, где газовый котел путем профессиональных действий превращается в эффективный котел, работающий на дровах.

remontzhilya.ru

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Обвязка первичных и вторичных колец

Эту схему применяют в сложных системах с большим числом потребителей, работающих в разных температурных режимах.

Порядок монтажа:

  1. К котлу подключают короткий контур с основными теплосъемными устройствами (например, радиаторами нижнего этажа и бойлером косвенного нагрева). Это первичное кольцо.
  2. К контуру подсоединяют петли – «теплые полы», поэтажные ветки с радиаторами и т. д. Это вторичные кольца.

Каждая часть оснащена своим циркуляционным насосом. В первичном кольце помпа работает постоянно, и теплоноситель здесь движется непрерывно. При необходимости запускаются нагнетатели во вторичных петлях, вызывая циркуляцию среды и здесь. Запитанные от них потребители получают тепло.

Если помпу во вторичном кольце выключить, движение воды в нем прекратится, т. к. давление в точках подсоединения к первичному контуру одинаково. Для этого их разносят на расстояние не более 4 диаметров трубопровода.

Схема обвязки первичных и вторичных колец.

Температурный режим во вторичном кольце регулируют 2 способами:

  • запуском и остановкой помпы;
  • изменением скорости ее вращения.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

1 Виды отопительных систем

Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.

Котлы для отопления частных домов бывают таких видов:

  1. 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
  2. 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
  3. 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
  4. 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.

Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.

Отопление дровами – плюсы и минусы

Самодельные дровяные котлы активно используются для обогрева жилых помещений – это небольшие дачные домики и крупные частные домовладения, расположенные в местах, далеких от газовых магистралей. В качестве топлива для них используются дрова или каменный уголь. Угольные агрегаты отличаются высоким тепловыделением, но достать это топливо получается далеко не всегда. Поэтому люди отдают предпочтение дровяным моделям.

Давайте рассмотрим основные достоинства самодельных котлов на дровах:

  • Не нужно разрешение на установку и эксплуатацию – мы вправе самостоятельно распоряжаться данным оборудованием;
  • Дешевизна в эксплуатации – по сравнению с электрическим отоплением, обогрев дровами более дешев. А если обрести источник бесплатных поленьев, то останется потратиться только на сборку отопительного котла;
  • Независимость от электросетей – это относится к самым простым агрегатам, в составе которых отсутствуют электрические узлы;
  • Возможность реализации длительного горения – оно позволит снизить количество подходов для закладки все новых порций горючего;
  • Дешевизна в сборке – самодельный котел на дровах для частного дома будет стоить дешевле, чем его заводской аналог.

Есть и некоторые недостатки:

Только постоянная чистка котла и его систематический плановый ремонт смогут обеспечить стабильную и эффективную работу агрегата на всем протяжении его эксплуатации.

  • Самодельные дровяные котлы для отопления дома могут не выйти на максимальный КПД – сказываются ошибки кустарной сборки;
  • Котлы на твердом топливе на угле и дровах требуют регулярной очистки – то есть, мы можем избавиться от необходимости частой закладки горючего, но с проблемой очистки справиться невозможно. Поэтому нам придется регулярно очищать оборудование от сажи и золы;
  • Сложность самостоятельного монтажа – самодельные котлы длительного горения на дровах, с водяным контуром, могут показаться сложными в изготовлении. И чем меньше опыта работы с инструментами, тем более сложной покажется задача.

Кроме того, самодельные котлы длительного горения не отличаются нормальными внешними данными, хотя здесь все зависит от мастерства сборщика.

Помимо сажи и угольков, в котлах длительного горения может образовываться конденсат – он образуется в результате использования сырых дров.
