Основные правила установки радиаторов отопления – пошаговое руководство

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

На мансарде

Мансарда располагается высоко, что выдвигает свои требования к обустройству окон:

Зачастую мансардные окна открываются наружу, и слишком низкое расположение создаст угрозу выпадения из окна.

Высота аттиковой стены.

Установка окна ниже линии аттиковой стены повлияет на внешний облик дома.

Слишком высокий подоконник помешает увидеть, что происходит непосредственно под окном. Кроме того, желательно, чтобы высота нижнего уровня обеспечивала обзор улицы из окна из положения сидя, что невозможно при слишком высоком подоконнике.

Исходя из этих обстоятельств, высота подоконника на мансарде обычно колеблется в пределах 90-110 см, такая установка позволяет пользоваться окном, ухаживать за ним и обеспечивает удовлетворительный обзор при нормальной высоте аттиковой стены (90 см).

Каждый волен обустраивать свое жилище по личным предпочтениям, но в данной сфере общепринятое — значит наиболее удобное, поэтому пренебрегать этой информацией не рекомендуется.

Как установить подоконник своими руками узнайте из видео:

Влияние зазора между стеной и радиатором

Многим начинающим домашним мастерам непонятна важность необходимости регулировки обязательного зазора между батареями и наружными стенами. Это в конечном итоге приводит к значительному увеличению необоснованных расходов на отопление дома

Остановимся на проблеме подробнее.

Наружная стена имеет постоянный контакт с окружающим воздухом, что приводит к значительному ее охлаждению. В том случае, если батареи отопления закрепить непосредственно на внутренней поверхности несущих конструкций, основная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

Правильное расположение элементов

Низкие теплоизоляционные свойства изделий из бетона не позволят сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии в случае, когда расстояние между стеной и радиатором отопления минимально будет расходоваться на обогрев атмосферы. Поэтому, отодвигая отопительный прибор на небольшое расстояние, создают необходимую воздушную изоляцию, снижающую необоснованные траты.

Разборка чугунных радиаторов отопления

Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.

Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.

Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.

Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.

Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.

Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.

Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.

Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.

Где и как установить

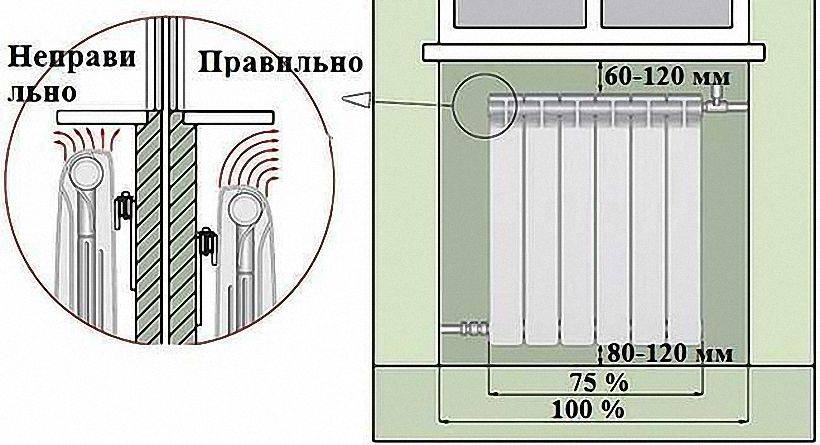

Наиболее распространенная точка размещения радиатора – пространство под окном. В этом случае батарея будет наиболее эффективно отсекать холод от окна. Поднимающийся от радиатора теплый воздух будет смешиваться с холодным, подниматься к потолку и циркулировать по комнате, прогревая все пространство.

Но для того, чтобы не мешать конвекционным потокам, важно правильно выбрать место для размещения батареи. Прежде всего, сам радиатор должен быть достаточно широким (не менее 3/4 от ширины оконного проема)

В противном случае окно будет запотевать из-за неэффективного смешивания теплых и холодных потоков. Кроме того, должны соблюдаться следующие условия:

  • Не стоит смещать радиатор к краю проема окна. Иначе прогрев окна будет неравномерным, и часть стекла может запотевать. Допускается не более 2 см погрешности при определении места расположения радиатора вправо или влево.
  • Радиатор не должен размещаться слишком близко к подоконнику. От верхнего края до подоконника должно быть не менее 100 мм, но лучше, если 120 мм и более. Размещать его слишком близко к полу тоже не стоит, так как это может привести к разрушению покрытия. От нижнего края до пола должно быть не менее 80 мм.
  • От стенки радиатор также должен находиться на некотором расстоянии (порядка 20 – 50 мм). Большее расстояние создаст (по принципу рычага) избыточную нагрузку на кронштейны, а меньшее – не позволит воздуху эффективно омывать поверхность со всех сторон и уносить тепло в помещение.

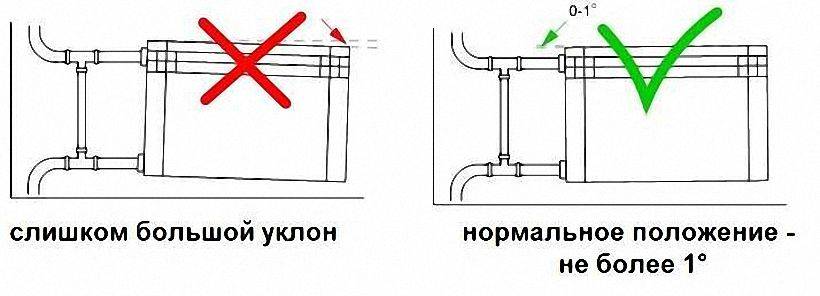

Помимо размещения, важно выдержать наклон радиатора. Оптимальный уклон – от 1% до 1,5%

Больше или меньше делать не стоит, так как могут возникать застои. Если в системе установлен насос для принудительной циркуляции (например, в частном доме), уклон делать не надо.

Соблюдая эти рекомендации, можно получить наибольший эффект от батареи при обогреве помещения. Разумеется, возможны и другие варианты размещения. Но для большинства комнат отступать от классических рекомендаций будет не выгодно.

Влияние зазора между радиатором и стеной

Многим начинающим домашним мастерам непонятна важность необходимости регулировки необходимого зазора между наружными стенами и батареями. Это в конечном счете ведет к большому повышению необоснованных затрат на отопление дома

Остановимся на проблеме подробнее.

Наружная стенки имеет постоянный контакт с окружающим воздухом, что ведет к большому ее охлаждению. В том случае, если батареи отопления закрепить конкретно на внутренней поверхности несущих конструкций, главная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

Низкие теплоизоляционные свойства изделий из бетона не разрешат сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии при, в то время, когда расстояние между радиатором отопления и стеной минимально будет расходоваться на обогрев атмосферы. Исходя из этого, отодвигая отопительный прибор на маленькое расстояние, создают нужную воздушную изоляцию, снижающую необоснованные траты.

Необходимое количество секций

Прежде чем начинать монтировать радиаторы любого типа, нужно выполнить расчет количества секций. В точках продажи вас могут примерно сориентировать по количеству зубцов, исходя из размера помещения. Используя формулу расчета, вы можете определиться с количеством секций самостоятельно.

Так, если высота потолков в квартире не превышает 3 м, то 1 секции радиатора должно быть достаточно для обогрева 2 м2 площади помещения. Разделив общую площадь комнаты на указанную норму и, округлив ее до целого числа в большую сторону, можно получить количество секций.

Тем не менее, описанный выше пример расчета является не совсем корректным, поскольку уровень утепления и расположение комнаты в каждом случае является индивидуальным. Например, в тщательно утепленной квартире и в старой хрущевке температура воздуха, прогреваемого одинаковыми радиаторами, будет разной. Следовательно, количество секций и общая стоимость отопительной системы в каждом из случаев значительно отличается.

Расположение радиаторов отопления

Радиатор нужно установить так, чтобы он работал со 100% отдачей. Оптимальный вариант установки – под окном. Наибольшие теплопотери в доме происходят через окна. Расположение отопительных батарей под окном предотвращает потери тепла и появление конденсата на стеклах. При больших окнах используют радиаторы высотою 30 см, или размещают их непосредственно возле окна.

Рекомендуемое расстояние от пола до радиатора – 5-10 см, от радиатора до подоконника – 3-5 см. От стены до задней поверхности батареи 3-5 см. Если вы планируете за радиатором наклеить какой-либо теплоотражающий материал, то можно сократить расстояние между стеной и батареей до минимального (3 см).

Радиатор должен быть установлен строго под прямыми углами, как по горизонтали, так и по вертикали – любое отклонение приводит к скоплению воздуха, что приводит к коррозии радиатора.

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

  • нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
  • высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
  • от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
  • расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Схемы подключения

  • Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
  • Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
  • Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.

Что нужно для монтажа

Для закрепления отопительных приборов потребуется приобретение различных материалов и дополнительных приборов. Их комплект практически идентичен, но для чугунных батарей, например, потребуются заглушки большего диаметра, установка воздухоотводчика вместо крана Маевского.

Монтаж биметаллических и алюминиевых батарей абсолютно одинаков.

Необходимые инструменты и материалы

При установке радиаторов своими руками обязательно потребуется использование кронштейнов либо держателей. Их количество определяется в зависимости от размеров радиаторов:

  • если планируется поставить прибор не более чем на восемь секций или протяженностью до 1,2 м, для надежного закрепления хватит и двух точек – сверху и снизу;
  • каждые последующие 5–6 секций или 50 см длины батареи требуют добавления еще одной пары крепежных элементов.

Также для установки батарей необходимо приобрести:

  • льняную подмотку или фум-ленту;
  • дрель с набором сверл;
  • уровень;
  • дюбели;
  • элементы для соединения фитингов и труб.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского представляет собой устройство, которое используется на незанятом верхнем выходе. Служит для удаления скопившегося воздуха. Такое устройство обязательно устанавливается на каждом отопительном приборе при монтаже алюминиевых либо биметаллических батарей. Сечение крана Маевского намного меньше сечения коллектора, потому соединение осуществляется посредством переходного устройства, поставляющегося в комплекте.

Кран Маевского

Помимо крана Маевского на батарею можно также установить автоматические воздухоотводчики, изготавливающиеся в никелированном либо латунном исполнении. Для стандартных батарей приборы в белом эмалированном корпусе не выпускаются.

Заглушка

У радиатора при боковом подсоединении имеется четыре выхода. Два из них – для подачи и обратки, третий занят краном Маевского либо воздухоотводчиком, а четвертый нужно закрыть заглушкой. Они производятся из различных материалов, подходящих для батарей любого типа.

Запорная и регулирующая арматура

Чтобы поставить и подключить батарею правильно потребуется также пара запорных либо регулирующих клапанов, устанавливающихся на входе и выходе каждой батареи. Обыкновенные шаровые краны требуются для быстрого отключения прибора от сети при демонтаже. Система при этом будет продолжать работать.

Шаровые краны

Те же функции, но с возможностью регулирования интенсивности потока теплоносителя, способны выполнять регулирующие запорные краны. Стоимость их отличается в большую сторону, но, в то же время, их эстетические характеристики выше. Они могут быть угловыми и прямыми.

Так же на подающей трубе за шаровым краном можно разместить терморегулятор – небольшой по размерам прибор, позволяющий изменять теплоотдачу радиатора. Однако, если батарея греет плохо, терморегуляторы устанавливать нельзя, так как они снизят и без того малый поток. Управление теплоотдачей может осуществляться поворотом ручки до требуемого деления (механические устройства) либо заранее программируя режим работы радиатора (электронные терморегуляторы).

Как правильно установить радиатор при настенном варианте крепления

Делать монтаж батареи с крепежом на стену проще, чем при напольном варианте

Здесь важно знать не только величину зазора до стены, но и высоту радиаторов отопления от пола

Этапы монтажа при настенном варианте:

  1. Начинают с подготовки места крепления. Настенные радиаторы обычно размещают под подоконниками или крепят к стенам подальше от входной двери, чтобы рационально распределить тепловой поток. Сначала к месту установки радиатора подводят трубу отопительного контура. Стену, которая находится за радиатором, оклеивают фольгированным теплоизолятором. Он будет отражать тепло назад, в помещение.
  2. Необходимо сделать предварительную разметку, где будет крепиться радиатор. Выдерживают следующие параметры: расстояние от пола до радиатора (нижнего края) и от верхнего края батареи до подоконника составляет от 8 до 10 см., а вот ширина самого отопительного прибора должна составлять 80 процентов от размера проёма окна.
  3. Затем по нанесённым отметкам с помощью дюбелей, с заглублением в стену не менее 6 см., устанавливают крепежные элементы.
  4. Радиатор насаживают на кронштейны, фиксируют и выравнивают.
  5. Последний момент — присоединение к трубам. Можно делать пробный пуск системы, чтобы проверить герметичность всех соединений.

При настенном способе крепежа под окнами соблюдают ещё одно условие: центры радиатора и оконного проёма должна совпадать. Крепёжные системы по своей конструкции бывают разные (например, форма подвесов), но задача у них одна: надёжно закрепить радиатор на стене. Чаще всего крепежные элементы идут в комплекте к отопительным приборам, и к ним прилагается инструкция.

Рекомендации по установке и эксплуатации радиаторов

Чтобы радиатор хорошо прогревался, из него удаляют воздух через кран Маевского

От правильности монтажа батареи зависит эффективность обогрева и срок службы отопительной системы. Есть ряд рекомендаций, которыми нужно пользоваться при установке:

  • Рекомендуется смазывать прокладки силиконовым герметиком перед монтажом. Это необязательный этап, но он поможет защитить места соединения.
  • Нельзя резко открывать вентили при заполнении отопительной батареи жидкостью. В ином случае может произойти гидроудар, который повредит систему.
  • В случае установки терморегулирующих вентилей в однотрубной системе необходимо поставить байпас. Без него будет осуществляться регулирование всего стояка, за что владельца могут оштрафовать. Перед вентилями ставят шаровые краны, позволяющие перекрывать подачу и обратку.
  • Если радиатор имеет более 12 секций при одностороннем боковом подключении, ставят направляющую потока на длину, равную двум третям батареи (лучше делать до последней секции). Это позволит полностью греться радиатору.
  • В случае заполнения радиатора водой необходимо из него выпустить воздух. Если этого не сделать, устройство не будет прогреваться. Воздух удаляют каждый год в начале отопительного сезона.

После установки радиатора к нему подводят трубы. Они выбираются заранее по материалу, сечению и длине.

Требования ГОСТ и СНиП

В зависимости от типа окна расстояние от подоконника до пола может различаться. Но ГОСТ устанавливает коэффициент, при котором тепло лучше всего сохраняется в комнате. Он составляет 0,55 Вт/°С кв.м. Для лучшего эффекта используют плиты с низкой теплопроводностью. Также при монтаже нужно разобраться, должен ли подоконник закрывать батарею.

Положения СНиП регламентируют следующие значения расстояния батареи до подоконника:

  • Подоконник должен быть с углом наклона минимум 1°.
  • Между батареей и стеной должен находиться слой теплоизоляции. Он защитит дом от потерь тепла и продлит срок службы отопительной системы.
  • Батарея должна иметь выступ по сравнению с подоконником.

Нормы монтажа радиаторов отопления необходимо соблюдать для хорошего сохранения тепла в доме. В случае недостаточного расстояния между окном и полом следует ставить низкий радиатор с увеличенным количеством секций. Тогда теплопотери будут уменьшены.

Приступаем к монтажу

К какому бы типу не принадлежали отопительные радиаторы, правила монтажа для них будут одинаковы. Все указанные далее требования регламентируются СНиПом.

Итак, чтобы обеспечить правильную циркуляцию воздуха и повысить эффективность радиатора, нужно соблюсти следующие нормы:

  • при условии расположения батарей под окном зазор между прибором и подоконником должен быть в пределах 5-10 см;
  • от пола до отопительного прибора нужно предусмотреть зазор не менее 10 см;
  • расстояние от батареи до стены должно быть не меньше 2 см, но и не больше 5 см (подробнее: «Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления»). В тех случаях, когда на стенах размещают слой теплоизоляции с отражающей поверхностью, для расположения радиаторов отопления под окном можно приобрести кронштейны немного большей длины, чем обычно.

Какой должна быть высота для установки батарей

Качественная система отопления является обязательным фактором для обеспечения комфортной жизни людей в многоквартирном доме. Чтобы энергоэффективность была на высоком уровне, нужно соблюдать требования по установке и размещению радиаторов. Есть установленные нормы по местоположению отопительных устройств, следуя которым в доме можно обеспечить оптимальную температуру и снизить затраты на отопление. Перед началом монтажа нужно знать, на сколько должен выступать подоконник над батареей, на какое расстояние от батареи до стены и пола ставить отопительный контур и какую схему лучше выбрать.

Рекомендации по размещению радиаторов
Требования ГОСТ и СНиП
Важность зазора между стеной и батареей
Рекомендации по установке и эксплуатации радиаторов
Схемы подключения
Пошаговый алгоритм по установке
Настенное крепление
Напольное крепление

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

  1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
  2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
  3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Выводы

Выдерживать правильное расстояние от стены до радиатора отопления нужно всегда, несмотря на конструкцию изделия, его форму или иные эксплуатационные характеристики.

Не имеет значения, какая отопительная система в доме или квартире: однотрубная или двухтрубная, центральное или автономное отопление. Для теплообмена между воздухом и радиатором, в любом случае, нужно пространство.

Если этого правила не придерживаться, энергоэффективность отопительной системы будет значительно снижена, а радиаторы будут служить более короткий срок. В итоге возрастут расходы на энергоресурсы, ремонт или замену составляющих отопительной системы.
