Современная лучевая система отопления

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

  • установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
  • выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
  • подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
  • сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

  • прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
  • свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы; Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором. Раздельное подключение приборов отопления

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

  1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
  2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
  3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
  4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
  5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
  6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Способы циркуляции отопления

Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:

  • Принудительный способ циркуляции;
  • И естественный.

При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.

Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс

При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке

С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.

На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость    циркуляционных насосов.

Плюсы и минусы лучевой схемы

Остановив свой выбор на коллекторно-лучевой системе обогрева необходимо учитывать все её стороны.

Достоинства коллекторной схемы:

Лучевая схема имеет следующие преимущества:

  1. Один диаметр труб от гребёнок до конвекторов.
  2. Количество фитинговых соединений, особенно, при укладке труб в полу, минимально, что делает всю систему более надёжной.
  3. Гидравлическая стабильность и сбалансированность по обогреву.
  4. Ремонт отдельных участков или радиаторов выполняется без отключения от системы и её слива.

Гибкие трубы системы, не имеющие соединений, легко скрыть под полом, за счёт чего не портится интерьер помещения, а для ремонта системы пол не нужно демонтировать.

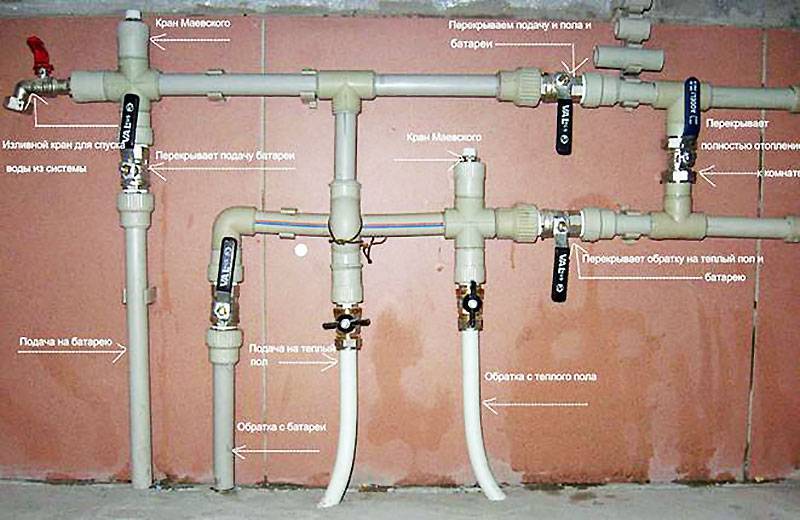

Коллекторная разводка труб

Ещё одно существенное преимущество лучевой системы, которое делает отопление многоквартирного или частного дома более энергоэффективным, и с комфортной для любой комнаты температурой, — это возможность настраивать параметры обогрева отдельно для каждого контура, в ручном или автоматическом режиме.

Какие недостатки необходимо учитывать

Кроме материалозатратности лучевой схемы, следует учитывать и некоторые другие её минусы:

  • оборудование дополнительного места для установки коллекторного шкафа;
  • установка циркуляционных насосов в каждый независимый контур для компенсации больших гидравлических сопротивлений;
  • применение дополнительных специальных устройств.

Установка этих элементов, кроме увеличения стоимости, требует ещё и точных расчетов.

Рекомендации экспертов: 10 советов тем, кто решил сам монтировать лучевую систему отопления

Эксперты в сфере отопления рекомендуют прислушаться к следующим советам:

В процессе монтажа терморегуляторы и термостаты следует устанавливать на некотором расстоянии от источников тепла, чтобы их показания не искажались; Перед началом установки циркуляционного насоса рекомендуется промыть систему, чтобы в ней не осталось твердых включений, негативно влияющих на ротор и крыльчатку; Если предполагается, что насос будет установлен на ветке с горячей водой, то при покупке агрегата следует обращать внимание на температурный режим эксплуатации. Насос, не предназначенный для работы с горячими температурами, устанавливается в обратку; Желательно вместе с насосом монтировать воздухоотводчик

Перед контрольным и последующими запусками насоса система должна быть заполнена водой

Всухую прибор включать нельзя. Черновой пол, на который выкладываются трубопроводы лучевой системы, желательно застелить теплоизолирующей пленкой, а на трубы надеть гофрированные рукава. Чтобы проще отличать подающие трубы и возвратные, рукава следует выбирать двухцветные. Для отопления производители выпускают красные и синие. Они не должны надеваться плотно. Между рукавом и трубой должно быть свободное пространство в 2-3 мм, поскольку горячие трубы от тепла расширяются. Если дом, пусть даже частный, выстроен в два этажа или он просто имеет мансарду, на каждом этаже устанавливается отдельный коллектор. Стояк при этом размещается в углу, ближайшем к месту размещения коллекторов. В многоэтажных зданиях для удобства монтажа коллекторы располагаются обычно друг над другом и каждый, соответственно, на своем этаже. По мнению некоторых специалистов, нет необходимости устанавливать манометры или термометры на коллекторе. Термостаты ставятся в обогреваемом помещении, они имеются на котлах и счетчике. Кстати, основные показания берутся именно с последнего. Измерительные приборы на коллекторе – ненужная роскошь. В каменных и, особенно, в панельных домах отопление будет экономичным и в достаточной степени эффективным, если предварительно провести утепление наружных стен и пола. Не следует экономить на стальной арматуре, соединяющей радиатор с теплым полом. Трубка Г-образных изделий прочнее отопительных труб, поэтому она исключит поломку в соединении.

Материалы для трубопроводов

Практика показала, что лучистая система отопления хорошо работает со всеми видами существующих на рынке труб из разных материалов. Чтобы выбрать подходящий трубопровод, следует учитывать условия эксплуатации и свойства применяемых элементов.

Наибольшей популярностью пользуются трубы из: металлопласта, сшитого полиэтилена, полипропилена, меди.

Металлопластиковые трубопроводы созданы на основе чередующихся слоев пластика с клеем, обеспечивающих гидравлические характеристики потоку без образования осадков на внутренних стенках, и алюминия, придающего конструкции прочность и гибкость.

При лучевой разводке отопительные трубы прячутся в пол.

Такие трубы продаются достаточной длины, позволяющей устанавливать их между коллектором и радиаторами без создания дополнительных стыков. В эксплуатации следует учитывать, что металлопласт не рассчитан на длительное ультрафиолетовое облучение и требует защиты от него и резких физических усилий, создающих «заломы».

Трубопроводы из сшитого полиэтилена тоже хорошо выдерживают температурные и механические нагрузки, газовое воздействие. В их производстве использованы технологии создания поперечных молекулярных связей между слоями, что обеспечивает: эластичность, предотвращающую заломы, стойкость к высоким и низким температурам.

Однако они тоже не выдерживают ультрафиолетовые лучи и стоят дороже металлопластика.

Полипропиленовые трубопроводы более дешевы и давно известны легкой сборкой с хорошей ремонтопригодностью. Их недостаток – линейное расширение при нагреве, которое может привести к деформациям длинных магистралей. Но правильная установка компенсаторов в критических местах устраняет этот дефект.

Медь издавна опробована в схемах отопления. Такие трубы можно без риска эксплуатировать в большом диапазоне температур. Они пластичны, мало подвержены деформациям.

К недостаткам медных трубопроводов относится стоимость их монтажа, определяемая сложностью качества соединений методами профессиональной пайки.

Кроме перечисленных материалов, можно использовать латунь, некоторые стальные сплавы, например, нержавейку. Их эксплуатационные свойства и надежность давно испытали нефтехимическое и газовое оборудование. Они способны надежно работать многие десятилетия, но не находят применения: лучистое отопление с их использованием очень дорогое.

Отопительная система дома с использованием медных труб.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

  1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
  2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

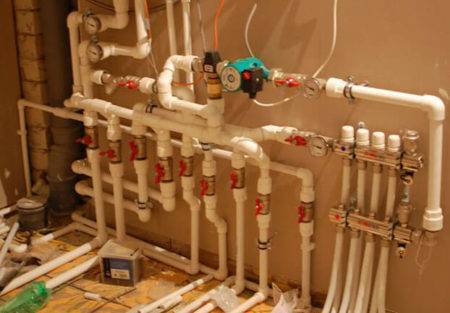

Коллекторный шкаф — узел управления отоплением во всем доме.

  1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
  2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

  1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

  1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
  2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

  • Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
  • Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

  1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
  2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Определиться с типом радиаторов

Помещение, в котором радиаторы подключены с низу а трубопроводы спрятаны под полом, выигрывает в эстетическом плане. Но при этом нужно определиться с типом радиаторов и подключающего узла. Рекомендуемый специалистами вариант – сложные радиаторы с нижним подключением и встроенной верхней термоголовкой. Но это дорогие варианты.

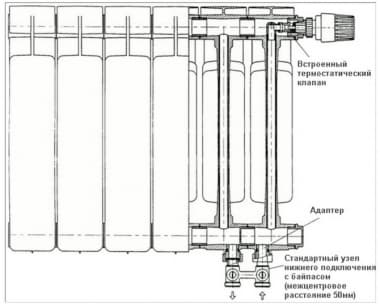

Возможно снабжение «обычного» радиатора разными узлами подключения.

Есть подключающие узлы с нижней термоголовкой, варианты с верхним регулятором. Возможно применение без термоголовки но с отключающими (балансирующими) кранами. В лучевой схеме допустим и работоспособен минимализм – только узел подключения на радиаторе, а балансирующие краны находятся на коллекторе.

Другой вариант – обычные радиаторы включенные диагонально (подача сверху, обратка снизу) с обычной обвязкой кранами и термомголовкой.

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Зачем нужен предохранительный клапан в системе отопления?

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

  1. Тупиковая двухтрубная.
  2. Коллекторная.
  3. Двухтрубная попутная.
  4. Однотрубная.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Watch this video on YouTube

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

  1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
  2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
  3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
  4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
  5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Схема отопления ленинградка в частном доме: основные нюансы монтажа

Как и в любой другой системе отопления, при монтаже ленинградки имеется масса нюансов, не обращать внимания на которые будет безрассудно. Следует понимать, что именно от так называемых «мелочей» в большей степени зависит эффективность работы системы. К этим мелочам относятся следующие моменты.

  1. Подающая труба (магистраль) просто обязана проходить по всему периметру дома. А если речь идет о системе с естественной циркуляцией теплоносителя, то она должна проходить еще и под уклоном, направленным вниз по ходу движения теплоносителя.
  2. Расширительный бак устанавливается традиционно – в самой верхней точке системы. Если бак мембранный, то, в принципе, без разницы, где он будет смонтирован – единственное условие заключается в том, что стоять он должен не далеко от котла.
  3. Радиаторы подключаются либо снизу, либо по диагонали – в этом отношении система не капризная. Лучше использовать нижнее подключение, так как в этом случае на виду остается минимальное количество труб – магистраль всегда можно спрятать в короб.
  4. Пряча трубы в пол, нужно будет позаботиться об их утеплении – это не теплый пол, и прогревать подполье не имеет никакого смысла. Единственное, чего вы добьетесь, игнорируя утепление, это чрезмерного расхода энергоносителя.
  5. Однотрубная система отопления с естественной циркуляцией ленинградка имеет одну особенность – она часто завоздушивается из-за своей схемы. Именно по этой причине наличие кранов Маевского на каждой батарее обязательно.
  6. Если вы счастливый владелец двухэтажного дома, то спешу вас обрадовать, что такая система может монтироваться как горизонтально, так и вертикально. Вертикальная ленинградка имеет несколько иную схему, но, по большому счету, она мало чем отличается от горизонтальной – в принципе, это комбинация вертикальных и горизонтальных трубопроводов.

  7. Диаметры труб. Выше уже упоминалось о том, что они должны быть большими – речь идет о трубе диаметром 1,5-2 дюйма, в зависимости от размеров системы.
  8. Циркуляционный насос лучше монтировать после расширительного бака по ходу движения теплоносителя – в такой ситуации насос не будет оказывать пагубное влияние на бачок, особенно если он имеет мембранную конструкцию.

В принципе, это все нюансы. Да, совсем забыл о подводках, они делаются стандартно из трубы диаметром полдюйма – на них лучше поставить краны, хотя если система небольшая, то можно обойтись и без запорной арматуры.

И в заключение темы один небольшой совет – он касается не только системы отопления ленинградка, а вообще любой отопительной системы. В процессе монтажа трубопроводов старайтесь избегать резких перепадов высот, особенно если речь идет о системах с естественной циркуляцией теплоносителя. Перепад высоты – это гарантированная воздушная пробка. Если уж приходится прибегать к таким уловкам, то в этих местах нужно ставить кран для сброса воздуха – можно использовать автоматический клапан, который работает без участия человека.

Автор статьи Александр Куликов

Преимущества лучевой схемы

Лучевая разводка отопления в частном доме имеет очевидные достоинства:

  1. Для каждого отопительного прибора может быть реализована гибкая система контроля температуры.
  2. Наиболее высокий КПД среди всех существующих отопительных систем.
  3. Все коммуникации прокладываются скрытно – они заделываются в конструкцию стен и пола, на виду остаётся лишь сам радиатор (о способах подключения расскажет ).
  4. Отопительные приборы и отдельные узлы могут ремонтироваться без остановки всей системы.
  5. Проектирование и монтаж достаточно просты вследствие использования труб одного сечения от распределительного коллектора до радиатора и отсутствия каких-либо соединений на этом участке.

К недостаткам относят высокую материалоёмкость и связанную с ней высокую стоимость данной системы отопления в доме. Кроме того, с одной ветки коллекторного контура бывает достаточно трудно полностью слить теплоноситель.

Как организовать лучевую систему

Наиболее важным элементов при организации подобных систем является узел коллектора. При необходимости проводить разводку на каждом из этажей, потребуется разместить такой на каждом из этажей.

Коллекторы в процессе прокладки размещают в специальные шкафы, в которых предусматривается возможность регулировать работу системы. При прокладке требуется обеспечить минимальное число сочленений труб, что существенно увеличивает безопасность и стабильность в работе оборудования.

Также, требуется правильно подобрать нагревательный котел с учетом мощности, затрат тепловой и электрической энергии, коэффициент полезного действия с учетом потерь тепла системой. Вне зависимости от вида топлива, которое затрачивает котел в процессе обогрева, потребность расчета является обязательной.

Выбираем насос принудительной циркуляции

Основное применение лучевых схем систем отопления дома – горизонтальное расположение, с подачей теплоносителя снизу. Чтобы обеспечить возможность функционирования требуется использовать циркуляционный насос, который обеспечивает принудительную циркуляцию теплоносителя по ветвям сети.

Выбирать такой вид агрегата стоит по нескольким параметрам:

  • производительность;
  • высота напора.

Чтобы правильно подобрать насос требуется учитывать ширину просвета труб, протяженность и уровень высоты, относительно самого насоса. Все расчеты проводятся заранее.

Метод подключения без насоса

Работу системы можно обеспечить и без покупки и подключения насоса и ряда приборов для удаления излишков воздуха, но при этом требуется обеспечить соблюдение некоторых условий, которые крайне затруднительно осуществить. Требуется выбирать трубы с большим диаметром и монтировать расширительную емкость на максимальной высоте от пола.

Этот способ можно использовать в помещениях с малыми габаритами, чтобы обеспечить достаточное тепло в помещении. Однако, выбирать между принудительной или естественной подачей воды требуется ещё в процессе расчётов.

Правило монтируем циркуляционную помпу

Имеется ряд рекомендация по правильному монтажу помпы:

  1. Насосы с влажным силовым агрегатом устанавливаются горизонтально.
  2. Устройство термостатом запрещается максимально приближать к горячим поверхностям, чтобы избежать искаженных показателей.
  3. Монтаж обычно проводится на возвратных участках системы, чтобы обеспечить нормальную работу системы, чтобы не допускать превышения температурных показателей. Ряд современных насосов может также монтировать около котла и без проблем работать при высокой температуре.
  4. Если на контуре отопления отсутствует механизм устранения лишнего воздуха, обязательно стоит выбирать насос с возможность отвода газов.
  5. Желательно монтировать его максимально близко к расширяющей емкости.
  6. До монтажа желательно провести очистку системы от всех твердых фракций.
  7. До запуска лучевой системы обязательно стоит провести предварительное тестирование с водой.

Выбираем распределительный коллектор

Это устройство имеет второе название – распределительная гребенка. Получило оно его за выполняемую функцию – подачу жидкости, проводящей тепло к каждому отдельному нагревательному элементу, радиаторам, теплому полу и другим. Также, в определенные отверстия возвращается теплоноситель на обратном пути, после чего подаётся котел, либо смешивается с содержимым труб для снижения температуры.

Количество одновременно поддерживаемых труб достигает 12. В некоторых моделях, для сложных лучевых систем отопления двухэтажного дома их число может быть больше. Каждый коллектор включается шаровой кран, который позволяет регулировать ток жидкости к каждому радиатору. Это нужно для регулировки количества теплоносителя, который идет по ветвям.

Выбираем трубы

Есть ряд аспектов, по которым определяются эксплуатационные характеристики будущего трубопровода. Выбирать стоит после того, как определитесь, куда будут монтировать сеть: под маскирующее покрытие или в цементную стяжку.

Причем в конструкции обязательно должна быть прослойка из воздухонепроницаемого материала. В противном случае, возможно покидание мельчайших частиц кислорода, которые содержатся в теплоносителе. В результате наблюдается ржавление котла и радиаторов.

Также, стоит обратить внимание на следующие моменты:

  1. При лучевой разводке не требуется использовать трубы стандартного диаметра. Оптимальный просвет – от 24 до 32 миллиметров.
  2. Стоит выбирать изделия, в достаточной степени защищённые от механических повреждений. Чаще всего их заливают цементом, при этом требуется не допускать чрезмерного давления на сеть.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
