Монтаж газового отопления – от выбора оборудования до установки отопительной системы

Соблюдение законности при установке

Легальность использования автономного агрегата для подачи тепла в отдельной квартире порождает множество споров. В 2010 году отключение от общей теплоснабжающей магистрали запрещено правительством России. А также попадает в черный список установка индивидуальных комплексов для нагрева помещений в многоэтажных домах.

Но в 2012 году новым постановлением о регламенте подсоединения обогревательных систем приведен список тепловых источников, запрещенных в квартире. Сертифицированные отопительные котлы не обозначены в этом перечне. С этого времени разрешена установка на собственной жилплощади индивидуального отопления. Ограничения затрагивают технические характеристики агрегатов.

Не допускается свободное самостоятельное размещение отопительных устройств и переоборудование системы существующих труб. Для получения разрешительного документа обращаются в местный муниципалитет. Иногда в качестве препятствия для выписки используется ст. 14 Федерального Закона «О тепловом снабжении». В таком случае владелец квартиры имеет право обратиться в судебные инстанции.

В данном видео рассмотрим газовый котел в квартире:

Какое отопление в частном доме самое экономичное

Выбирая вид отопления для частного дома, большинство людей совершает одну и ту же ошибку: путают стоимость оборудования с экономичностью системы в целом.

Это абсолютно разные вещи. Общий принцип, за некоторым исключением, таков: чем дешевле вы покупаете котел, тем дороже вам обходится тепло. Это первая, но не единственная плохая новость. Вторая в том, что самая экономичная система отопления частного дома – это миф, придуманный маркетологами.

Эффективность любого вида обогрева будет зависеть от региона проживания, площади дома, ваших представлений о комфорте и других факторов. Поэтому не стоит верить в чудесное ноу-хау, которое будет самым экономичным, независимо от обстоятельств.

Существуют специальные методики расчета стоимости единицы тепла, измеряемой в гигакалориях (ГКал). Однако, в большинстве случаев, можно ограничиться примерными подсчетами. Калькуляцию следует делать на 5, а лучше на 10 лет, только так вы сможете увидеть разницу между дешевым оборудованием и экономичным отоплением. Ну и, конечно же, следует учитывать возможные изменения цены выбранного топлива в перспективе.

Газовое отопление

Несмотря на регулярные подорожания, газ остается одним из самых экономичных способов отопления частного дома. Поэтому, если рядом проходит газопровод – даже не раздумывайте. Другое дело, когда магистраль далеко, ведь каждый дополнительный метр удорожает и без того недешевые работы по установке.

Двухконтурный газовый котел – плюсы и минусы

Следует учесть также, что количество природного газа неуклонно уменьшается, что будет приводить к новым повышениям тарифов на него. Останется ли «голубой огонек» таким же выгодным в ближайшей перспективе – большой вопрос. Поэтому многие уже сейчас ищут способ организовать экономичное отопление частного дома без использования газа.

Электричество

Надо отдать должное продавцам электрокотлов, они сумели многих убедить в том, что отопление электричеством – достойная альтернатива постоянно дорожающему газу. Подвох в том, что электроэнергия тоже не дешевеет, а (случайно или нет) дорожает сразу же вслед за газом.

Однако, в некоторых случаях использование этого далеко не экономичного способа отопления вполне оправдано. К примеру, в сельской местности, где действует пониженный тариф на электричество, или при наличии льгот и субсидий.

Энергосберегающий электрокотел для дома – оптимальное решение

У этих видов отопления частного дома есть две общие особенности, о которых нельзя забывать. Позитивным является то, что только они обеспечивают полный комфорт при сравнительно небольшой стоимости оборудования. Осенью включили, весной выключили, в остальное время вмешательство человека не нужно.

А негативная сторона – полная энергозависимость. Отключили газ или свет – мерзнем, пока не включат. Поэтому дальше речь пойдет о более автономных системах отопления частных домов.

Альтернативные способы отопления

Если на отопление в частном доме не нужно топливо – значит ли это, что оно самое экономичное? Зависит от стоимости оборудования и того, насколько эффективной будет данная система.

Солнечные коллекторы. При всей своей привлекательности, такой вид отопления можно рассматривать, скорее, в качестве дополнительного источника тепла. Зимой его эффективность резко падает из-за ухудшения погоды, так что этот вариант подойдет, пожалуй, лишь для южных регионов.

Как согреться дома без отопления

Тепловые насосы. Сравнительно новая технология, использует для отопления тепло недр земли, воды или грунта. Здесь пугает стоимость монтажа и сроки окупаемости, а это не менее 10 лет. К тому же, для укладки труб потребуется немалая площадь, на которой нельзя будет ни строить, ни садить деревья.

Гибридные системы отопления

Таким образом, ни один из рассмотренных способов отопления частного дома не является ни идеальным, ни самым экономичным. Решение простое: комбинированные системы, использующие разные виды топлива. Вариантов может быть много, и зависят они от того, что для вас важнее: экономия или комфорт.

Пример 1. Газовый + твердотопливный котел. В качестве основного работает газовый, но, при необходимости (сильные морозы, необходимость «затянуть пояса», да и просто желание потопить «вручную») включается резервный.

Пример 2. Твердотопливный + электрокотел. Тут, наоборот, в качестве основного выступает более экономичный вариант. Однако, если вам надоело «работать истопником» или необходимо уехать из дома, то автоматика переключается на электрическое отопление.

Экономные электрические полотенцесушители, как выбрать

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Комплектация системы

Отопление открытого типа в частном доме требует установки котла, который работает на твердом топливе или мазуте. Дело в том, что такой тип отопления характеризуется периодическим образованием воздушных пробок, которые могут стать причиной аварии при использовании электрических и газовых котлов.

Рассчитать мощность котла отопления можно по стандартной схеме, согласно которой для обогрева 10 м2 площади помещения требуется 1 кВт энергии плюс 10-30% в зависимости от качества теплоизоляции.

В качестве материала для расширительного резервуара не стоит использовать полимеры, оптимальным вариантом в этом случае будет сталь. Объем бака зависит от площади отапливаемого помещения, к примеру, в системе теплоснабжения небольшого строения высотой в один этаж может использоваться расширительный бачок на 8-15 литров.

Что касается труб для схемы системы отопления с циркуляционным насосом, то в этом случае могут использоваться следующие материалы:

  • Сталь. Для такого трубопровода характерна высокая теплопроводность и устойчивость к высокому давлению. Однако монтаж имеет некоторые сложности и требует использования сварочного оборудования.
  • Полипропилен. Такая система отличается не сложным монтажом, прочностью и герметичностью, она способна выдерживать температурные колебания. Полипропиленовые трубы характеризуются безупречной эксплуатацией на протяжении четверти века.
  • Металлопластик. Трубы из этого материала устойчивы к коррозии, на их внутренних стенках не образуются отложения, препятствующие естественному движению теплоносителя. Однако стоимость такой системы достаточно высокая, а срок ее эксплуатации составляет всего 15 лет.
  • Медь. Трубопровод из меди считается самым дорогим, но он отлично переносит высокую температуру, до +500 градусов, и характеризуется максимальной теплоотдачей.

Конструктивные схемы разводки отопления загородного дома

Особенности конструкции позволяют разделить схемы разводки отопления по типам:

  • Одно- и двухконтурная (одно- и двухтрубная). Схема зависит от типа котла; одноконтурный используют только для отопления, двухконтурный способен еще и нагревать воду.
  • Попутная и тупиковая. Разновидности двухтрубной разводки. В первом случае движение горячего и охлажденного потока происходит в одном направлении, и время оборота воды для каждого радиатора (и скорость их нагрева) одинаково. Тупиковая схема предполагает встречное движение потоков; при этом радиаторы, расположенные ближе к котлу, нагреваются быстрее.
  • Вертикальная и горизонтальная. Условное деление по положению труб (стояков), подающих воду к радиаторам. Для одноэтажных частных домов используется горизонтальная схема. В жилищах с 2-3 этажами ее используют, если вертикально расположенные тубы не вписываются в дизайн (горизонтальные легче спрятать).

Обустройство помещения для установки газового котла

Отдельно необходимо упомянуть о помещении квартиры, где планируется установить газовое оборудование. От его правильного обустройства будет зависеть безопасность жильцов всего дома.

Для размещения газового котла нельзя выбирать произвольную комнату квартиры, руководствуясь какими-то своими хозяйскими интересами. Помещение должно отвечать определенным требованиям, в перечень которых входят следующие моменты:

  • Оборудование не может быть установлено ни в одной из жилых комнат квартиры.
  • Площадь помещения должна быть не менее 4 м².
  • Входная дверь в комнату не может иметь ширину менее 800 мм.
  • В помещении должно быть окно, выходящее на улицу.
  • Агрегат навешивается на стену или устанавливается на полу, на расстоянии не меньше 300 мм от другого прибора, работающего на газе, например, от кухонной плиты.
  • Не допускается подключение дымохода газового котла, равно, как и колонки, к общедомовой вентиляционной системе. Труба должна быть выведена на улицу через внешнюю стену. Удобнее всего в этом плане использование коаксиальных дымоходов с принудительными поддувом воздуха и вытяжкой продуктов сгорания.
  • Некоторые газовые котлы, имеющие большую мощность, требуют установки в помещении принудительной вентиляции, то есть оснащенной вытяжным вентилятором. Если в технических условиях по обустройству помещения под установку конкретной модели котла обозначено такое требование, то придется врезать в окно вентилятор соответствующей производительности.
  • Настенный котел может быть установлен только на стену, построенную из негорючего материала. Область пола под напольный вариант прибора обычно облицовывается керамической плиткой.

Кухонное помещение – пока без мебели, сразу после завершения работ по монтажу газового настенного котла и всей системы отопления.

В случае если хотя бы одно из требований не может быть выполнено, комиссия, производящая приемку газового оборудования, не подпишет акт-разрешение на ввод его в эксплуатацию.

Исходя из перечня требований, можно прийти к выводу, что газовый котел может быть установлен в кухонном помещении или же связанной с ним лоджией. Лоджия должна быть заранее хорошо утеплена. Эти помещения больше всего подходят для монтажа газового оборудования, так как в кухне традиционно располагается стояк газоснабжения.

Кухонное помещение квартиры обязательно имеет окно, выходящее на улицу, а также дверной проем необходимой ширины. Кроме того, через кухню проходят каналы общедомовой вентиляции, которые также необходимы при обустройстве помещения под «мини-котельную».

Характеристики сжиженного газа

Свойства сжиженного газа мало чем уступают природному материалу. Его широко используют в быту, например, для обогрева дома. Безусловно, такие системы менее удобны в эксплуатации, чем проводка магистрального газа. Но, если сравнивать сжиженный газ с другими альтернативными решениями для загородного дома, то тут преимуществ определенно больше. В частности, такой материал отлично сгорает. При этом данный процесс можно полностью автоматизировать благодаря наличию огромного ассортимента современного оборудования. Другими словами, котлы, работающие на его базе, могут работать без остановки. При этом необязательно следить за работой такого оборудования.

Схемы индивидуального отопления дома. основанные на использовании сжиженного газа также хороши тем, что в работе они бесшумны. Этого нельзя сказать об аналогах, в работе которых используется жидкое топливо. Схема газового отопления частного дома может включать в качестве базы конверторы. В таком случае в каждую комнату устанавливается отдельный конверт.

Особенно эффективно данное оборудование в случаях, когда необходимо осуществить обогрев двух смежных помещений.

Этапы подключения центрального газового отопления

  • Первое, что вы делаете, это покупаете котел и газовую плиту. Так как при проектировке у вас спросят модель оборудования.
  • В городской газовой службе заказываете и оплачиваете проект газового отопления. Ждете пока его утвердят.
  • После утверждения, оборудуете помещение. Устанавливаете вентиляцию, котел и систему отопления.
  • Газовая служба производит монтаж труб. Подводит их к дому, устанавливает счетчик.
  • Куратор газовой службы и пожарный инспектор проверяют проведенные работы на соответствие всем требованиями.
  • Заключаете договор с газовой службой на обслуживание котла и плиты.
  • Производится запуск газа.

Этапы обустройства газового отопления

Выбор и установка отопительной системы – процесс многоэтапный. Он включает:

  • проектирование системы – подсчет тепловых потерь, выбор схемы, разводки;
  • подготовку оборудования – собственно выбор радиаторов, труб, котла, а также подготовку к установке: Например, если автономное газовое оборудование нужно размещать в доме, то понадобится соорудить пристройку;
  • монтаж отопительной системы – установка радиаторов и труб;
  • установка и подключение газового котла;
  • проверка и настройка системы.

Составление проекта

Исходной точкой отсчета для проекта выступают расчеты теплопотерь. В идеале это делают с помощью специального оборудования – тепловизоров. Но можно обойтись и без них. В среднем через стены дом теряет 10–15% тепла, через подвал – до 15%, через крышу – до 30%. Зависит это от уровня утепления, материала стен и крыш, конструкции здания.

В среднем на обогрев 10 м² жилья при высоте потолков не более 2,5 м уходит 1 кВт. То есть для обогрева здания площадью в 250 м² потребуется котел мощностью не менее 25 кВт. За сутки он будет расходовать 2,5*24=2,5 м³ газа. В месяц это составит 1800 куб. м. Учитывая погоду в регионе, результат умножают на соответствующее количество холодных месяцев.

Рассчитывают приблизительно, только чтобы установить некоторые максимальные пределы. Они и служат основой проекта наряду с особенностями здания.

Проектирование включает:

  • разделение дома на зоны и определение необходимого температурного режима в каждой из них;
  • расчет теплосети по зонам или комнатам;
  • расчет количества секций для обогрева зоны;
  • выбор типа отопления – разводка, схема укладки;
  • расчет мощности котла, оборудования и материалов.

Подготовка оборудования

Радиаторы, трубы, котел подбирают исходя из требований проекта.

  • Трубы – для отопления лучшим вариантом считают металлопластиковые. Они выдерживают большой нагрев, долговечны и обладают более низким коэффициентом теплового расширения. Это заметно облегчает монтаж. Допускается брать и полиэтиленовые.
  • Радиатор – выпускают самые разные варианты. Алюминиевые батареи очень быстро нагреваются даже при низкой температуре теплоносителя, устойчивы к коррозии и красивы. Однако материал мягкий и гидроудары не выдерживает. Чугун, напротив, стоек к перепадам давления и долго отдает тепло, но зато очень тяжел и долго нагревается. Биметаллические радиаторы нагреваются быстро, тепло держат довольно долго, но дороже и не так долговечны.
  • Котел – главной его характеристикой выступает мощность. Покупать котел нужно с запасом мощности на 15%, не меньше. Стоит учитывать, если дом большой, да еще и трехэтажный, не стоит ставить двухконтурный. Даже при большой мощности он будет неэффективен.

Остальное оборудование – краны, регуляторы, фитинги – подбирают под материал труб и батарей.

Установка и подключение оборудования

Монтируют газовое оборудование и подключают к магистрали только специалисты. Но часть сопутствующих работ может быть выполнена своим и руками.

  1. В первую очередь для котла оборудуют помещение: отделывают хотя бы часть огнеупорными материалами, оборудуют вентиляцию.
  2. Устанавливают котел, подключают циркуляционный насос и коллектор, если это требуется. Подсоединяют аппарат к дымоходу.
  3. Монтируют все необходимые датчики контроля и регуляторы.
  4. Прокладывают трубы. Отопительные трубы можно крепить только на стену на кронштейны. Их обязательно ставят под уклоном – 5 мм на погонный метр.
  5. Ставят радиаторы – тоже на кронштейны.
  6. Отопительную систему, заполняют водой и проверяют ее работу.

Затем выполняется подключение газового котла. Сотрудник настраивает систему, пломбирует аппарат и счетчик.

Тестирование системы и технологическая проверка

Опрессовку осуществляют после подключения газового котла. Алгоритм следующий.

  1. Заполняют систему водой медленно, чтобы по возможности снизить количество воздуха в радиаторах. Как только манометр достигает нужной величины, пуск воды останавливают.
  2. В штуцере батареи стоит воздухоотводчик. Если клапан автоматический, спуск воздуха выполняется без участия человека. Если стоит кран Маевского, нужно вручную спустить воздух из каждой батареи до появления струи воды.
  3. Включают котел – выставляют переключатель на ноль, включают подачу газа. Действуют по инструкции, так как порядок включения в разных моделях разный.
  4. Перед запуском нужно спустить воздух в циркуляционном насосе. Для этого на приборе снимают панель, откручивают центральный болт и поворачивают по стрелке. Затем тянут крышку воздухоотводчика и выпускают воздух. Последний мешает вращению лопастей.

Схема отопления частного дома с газовым котлом. Нюансы и особенности установки

Дом можно назвать уютным и комфортным, если в нём тепло. Квартиры многоэтажных домов подключены к центральной системе отопления, а вот владельцам загородных домов придётся позаботиться об обустройстве автономного отопления. Сегодня есть разные способы, как отопить частный дом. Каждый выбирает тот вариант, который наиболее оптимальный в его случае.

Чаще всего на наших территориях для обустройства отопительных систем используются газовые котлы. Они отличаются рядом преимуществ, основным из которых является экономичность, так как природный газ – наиболее дешёвое топливо. Владельцы обустраивают газовые системы даже в тех случаях, если нет возможности подключиться к магистрали. Для этого есть газовые баллоны.

Отопительная система обустраивается в процессе строительства частного дома. Чтобы выполнить работы качественно, следует придерживаться правил и требований, а также мер безопасности, ведь с газом работать нужно очень аккуратно. Любая ошибка может привести к несчастному случаю. Обустройство системы обогрева лучше доверить профессионалам, так как они имеют в своём распоряжении специализированное оборудование и инструменты, а также ознакомлены со всеми нюансами проведения подобных работ. Но можно сделать отопление частного дома газовым котлом своими руками. если иметь должное представление о схемах и правилах установки.

Газовое отопление для частного дома

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней. Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок. За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Принципиальные схемы газового отопления

Газовое отопление – выгодное решение для частного дома. После выбора начинается разработка подходящей для помещения схемы.

Существует несколько типов систем.

Примеры схем

С естественной циркуляцией

Такая схема еще зовется самотечной или гравитационной. Работает она за счет свойств носителя. Еще в школьном курсе физики объясняется, что плотность воды в холодном состоянии значительно выше плотности нагретой жидкости. Этот принцип помогает циркуляции воды в системе, устроенной по данному типу.

Давление остывшей жидкости вытесняет жидкость охлажденную, она устремляется вверх и проходит по трубам, остывает и возвращается в котел. Дальше остывшая вода снова вытесняет воду, которая уже успела нагреться. Циркуляция будет продолжаться до тех пор, пока не будет прекращено нагревание воды в котле.

При монтаже системы нужно учитывать некоторые нюансы. Например, трубы нужно устанавливать под небольшим углом (примерно 3-5º), а котел должен быть как можно ниже (в идеале – в подвальном помещении).

Преимущества:

  1. Простота монтажа и разработки. Приходится учитывать только наклон труб и расположение котла.
  2. Независимость от энергосети. Для циркуляции теплоносителя не нужно подключать насос к сети электропитания. Не требуется искусственно создавать тягу, которая заставит жидкость подниматься.
  3. Отсутствие шума во время работы.
  4. Долговечность. Система с естественной циркуляцией работает на протяжении 25-30 лет при правильном монтаже и эксплуатации, не нуждаясь в капитальном ремонте (за исключением возможных экстренных ситуаций вроде аварий).

Среди минусов:

  1. Ограниченность длины. Схема работает только в небольших домах, так как длина контура не должна превышать 30 м.
  2. Полностью ручное обслуживание. Обойтись без засоров и загрязнений не получится. Трубы придется прочищать вручную.

Естественная циркуляция

С принудительной циркуляцией

Газовое отопление в частном доме можно провести своими руками и при использовании более сложной схемы, в которой циркуляция жидкости происходит при помощи насоса.

При использовании этой схемы нет ограничений по разводке отопления: оно может идти по низу от котла, по верху, вровень, в два ряда и больше. Но стоит учесть, что насос работает не беззвучно. Появляется проблема завоздушивания в начале отопительного сезона.

При монтаже этой системы не нужно высчитывать точный наклон труб, разветвлять систему можно в любой последовательности

Но важно учесть, что трудные зигзаги потребуют установку насоса большей мощности, который будет издавать больше шума

Схемы с циркуляцией по принуждению обычно выглядят меньше, чем системы с циркуляцией естественной по причине необходимости обеспечивать все промежутки насосами и различными перегонками.

Принудительная циркуляция

Комбинированная система

Схема совмещает себе элементы принудительной и естественной циркуляции. Комбинированная система в частном доме предпочтительнее, чем другие виды.

В этом случае монтаж труб выполняется под уклоном. В схеме имеется насос, который присоединяется к основному циклу при помощи обводной трубы. Трубы и их разводка выстраиваются по принципу естественной циркуляции.

Основные циклы работы происходят с использованием естественной циркуляции. Насос в системе нужен, если требуется быстрый прогрев дома. Он включается вручную, и жидкость в системе начинает двигаться по трубам с использованием принудительной тяги.

Режим работы естественной циркуляции менее затратный и бесшумный. А принудительный режим подходит при наступлении внезапных заморозков или холодными ночами.

Автономное газовое отопление

Далеко не все населенные пункты России имею газопровод. Выходом является использование газгельдеров.

Пропан-бутановую смесь закаченную в емкости под давлением используют для отопления. Такие баллоны можно подключить практически к любому газовому котлу.

Не каждый способен самостоятельно разобраться в схемах газового отопления по фото в сети, поэтому лучше обратится к профессионалам. Ведь отопление в доме одна из важнейших основополагающих комфортного проживания в нем.

Многочисленные положительные отзывы о газовом отопление позволяют нам понять, что достойной альтернативы по удобству и экономичности, отопления пока не существует.

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

  • забирает себе избыточное количество теплоносителя;
  • компенсирует увеличение давления;
  • выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

Баллоны какого типа выбрать?

Так как для отопления дома нужно, по крайней мере, 4 баллона газа, перед потребителем становится непростая задача: правильно выбрать подходящую емкость для хранения СУГ. Разобраться в представленном ассортименте можно, если условно классифицировать продукцию на несколько классов по следующим признакам:

  • Материал корпуса – при производстве традиционно используется металл. В последнее время популярность завоевывают полимерно-композитные и метало-композитные модели баллонов. Вес такого оборудования и подверженность коррозии намного меньше.

Объем – характеристики газобаллонного оборудования во многом зависят от их вместимости. Производители предлагают емкости на 12, 27, 50 и 80 литров. Как показывает практика, оптимальным является автономное отопление от газовых баллонов объёмом 50 л.

Стоимость – металлический бытовой баллон сжиженного газа стоит 2500 руб. полимерно-композитный около 10000 руб. У полимера боле длительный срок эксплуатации, поэтому высокая стоимость вполне оправдана.

Слабым местом всех емкостей для хранения СУГ, является запорная арматура – вентиль. Чтобы продлить срок эксплуатации, потребуется поставить еще один контролирующий кран на трубопровод для каждого баллона отдельно.

Основные ошибки при обустройстве отопительной системы

По ходу самостоятельной организации системы отопления чаще всего допускаются следующие ошибки:

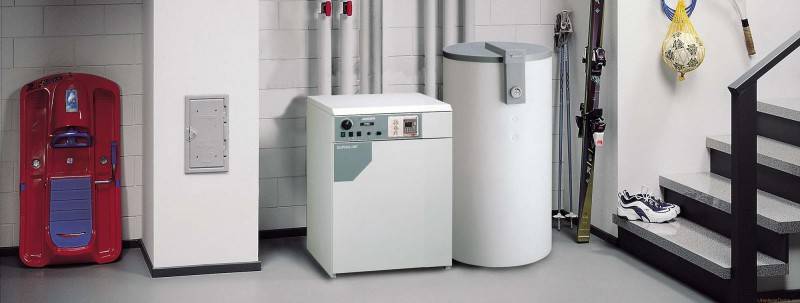

Недостаточная мощность котла. Особенно это типично для ситуаций, когда котел работает на два контура – отопительный и ГВС. Если этот момент не учесть, котел не будет справляться с возложенными на него задачами.

Ошибки в организации обвязки. Элементы обвязки, наряду с функциональным назначением, обеспечивают также безопасность системы. К примеру, обратный трубопровод рекомендуется оснащать насосом непосредственно перед теплогенератором и на байпасной линии

При этом важно добиваться горизонтального положения вала насоса. Другая ошибка – установка крана на участке между котлом и группой безопасности, что категорически запрещается.

Неверный выбор отопительной системы

В этом случае создается реальный риск переплаты за материал и установку. Обычно это касается ситуаций, когда однотрубная схема обогрева дома комплектуется пятью и более радиаторами. В результате возникают проблемы с их нагреванием. Еще одна типичная ошибка – неверный выбор наклона.

Небрежность установки труб, арматуры и отопительных приборов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
