Обвязка котла отопления своими руками

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

  • Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
  • После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
  • Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Летом вода циркулирует только через котел и бойлер.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

Лучшие трубы для работы

Использование полипропиленовых труб довольно распространено, если их правильно сварить, то магистраль будет монолитной. Но при повышении температуры теплоносителя от 80 градусов такие трубы становятся хрупкими и уязвимыми к механическим повреждениям. Подобные составляющие подойдут разве что для систем с низкотемпературными показателями, основой должен быть автоматизированный агрегат.

Металлопластиковые экземпляры, в отличие от подключенных к котлу отопления полипропиленовых труб намного эффективнее выдерживают высокие температуры, показатель достигает 95 градусов. Для большинства систем таких цифр хватает, но не будет лишним установить защиту от чрезмерного нагрева теплоносителя.

Единственным недостатком будет сужение в месте спайки фитингов, чья конструкция не позволяет сохранить первостепенную проходимость после сборки. Соединения необходимо постоянно проверять, были случаи, когда байпас и стыки со временем давали течь. Подобный вариант исполнения максимально подходит для отопления, в котором теплоносителем будет вода.

Схема

Перед тем, как обвязать котел отопления, нужно определиться с местом размещения циркуляционного насоса. В основном это участок перед котлом, по ходу распространения нагретой воды, где наименьшая температура теплоносителя во всей системе.

Благодаря тому, что степень изменения конфигурации контура довольно незначительна, это позволяет использовать его и в принудительных, и в естественных схемах обвязки напольного котла отопления:

  • Установка насоса проводится параллельно разливу, а не в его разрыв.
  • Врезки связываются между собой шаровым краном или обратным клапаном, имеющим малое гидравлическое сопротивление. Обычно для этих целей применяют шариковые элементы.

Когда насос активен, байпас между врезками перекрывают. Если же аппарат останавливается, происходит открывание крана или обратного клапана: это позволяет системе продолжать свою работу в формате естественной циркуляции.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

  1. Котел.
  2. Радиатор.
  3. Гайки «американки» — для крепления котла к отопительной системе.
  4. Шаровые краны— для отсоединения котла от системы.
  5. Фильтры для очистки — защитят от нестандартных фракций воды.
  6. Термоголовки, тройники, краны Маевского
  7. Уголки и тройники.
  8. Клапаны: проходные, разделительные, воздушные и предохранительные.
  9. Расширительные бачки.
  10. Теплосчетчики.
  11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
  12. Хомуты и другие детали крепления.

Что такое «обвязка котла»?

Что такое «обвязка котла»

Основные элементы обвязки котла

Чтобы разобраться с тем, как правильно подключить отопительное оборудование, нужно понимать, какие элементы входят в состав обвязки.

  1. Котёл. Тип котла во многом определяет выбор схемы обвязки и способ подключения. Ни в коем случае нельзя размещать котёл в верхней части разводки трубопровода. Стержень отопительного контура должен иметь все необходимые условия для вывода воздуха. В случае каких-либо нарушений агрегат может создать воздушные пробки. Если у котла нет воздухоотводчика, то труба должна располагаться строго вертикально.
  2. Патрубки. Этот элемент присущ газовым настенным и электрическим установкам. Наличие патрубков говорит о существовании автоматического воздухоотводчика. При подключении оборудования стоит иметь это в виду, так как некоторые моноблоки справляются с выводом воздуха сами.
  3. Мембранный расширительный бак — этот элемент необходим при обвязке любого газового котла. Он защищает отопительный генератор от гидроудара. Внешне он представляет собой две полости, которые разделены между собой специальной мембраной. Они и контролируют возможные перепады давления в котле. Работают они следующим образом: по одной полости передвигается теплоноситель, в другой полости в этот момент происходит процесс заполнения воздухом.
  4. Радиаторы. Эти элементы необходимы для осуществления теплообмена между воздухом и теплоносителем.

Использование трехходового клапана

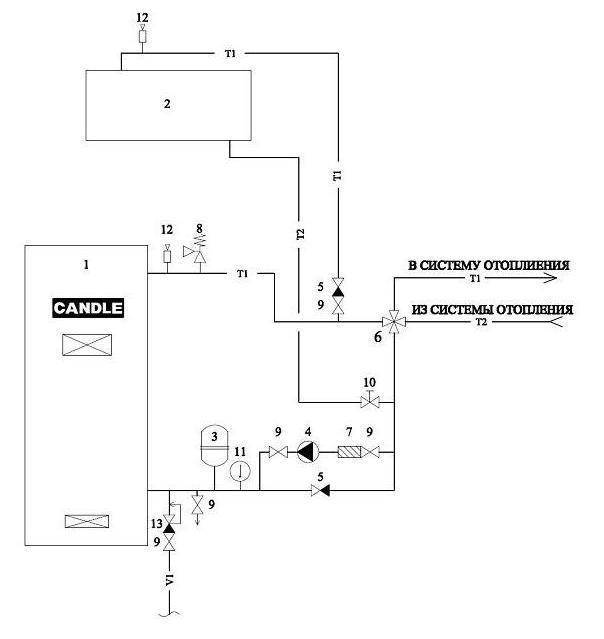

Создавая схему обвязки твердотопливного котла своими руками, следует продумать необходимость установки трехходового клапана. Правильно спроектированная система отопления должна показать не самое большое различие между температурой воды в обратной и подающей трубе – обычно она колеблется в пределах 20-30 градусов. Но иногда этот параметр выходит за пределы нормы, из-за чего температура в «обратке» падает.

Казалось бы, что в этом нет ничего страшного, так как твердотопливный котел в любом случае доведет теплоноситель до заданной температуры. Но на практике это частенько приводит к образованию конденсата, вызывающего коррозию. Нейтрализовать это явление помогает трехходовой клапан. Он устанавливается между подающей и обратной трубой, подмешивая более горячий теплоноситель из подающей в «обратку».

В результате смешения температура в обратной трубе отопления повышается, из-за чего образование конденсата становится невозможным. Вместе с трехходовым клапаном поставляется температурный датчик, замеряющий температуру «обратки». Как только ее температура достигнет нормы, подмешивание горячего теплоносителя прекратится.

Обратите внимание, что в данной схеме обвязки твердотопливного котла циркуляционный насос должен располагаться между клапаном и отопительным агрегатом, а не где-то в другом месте.

Коллекторная обвязка с принудительной циркуляцией

Циркуляционный насос + коллекторы. Это характерное отличие коллекторной системы обвязки.

Насос продвигает по трубам жидкость. К системе отопления подключены коллекторы (так называемые гребенки). Представляют собой патрубки с большим сечением. Имеют один общий вход и несколько выходов для подключения необходимого количества теплоэлементов(например, радиаторы, система теплого пола, полотенцесушитель). Подключаются к подающему и обратному патрубкам системы.

Схемы обвязки отпления

Специфика такого подключения характеризуется отдельной подачей теплоносителя в каждый элемент системы с одинаковой температурой, давлением. Отличается более эффективной регулировкой работы системы обогревательной.

При этом нужно учитывать, что такая обвязка займет много времени, сил, материальных затрат (большой расход труб, финансовые траты).

Тонкости обвязки газовых котлов

Обвязка газового и твёрдотопливного котла делается разными способами. Наиболее популярным является метод с использованием полипропилена. Работа с полипропиленовыми изделиями славится своей лёгкостью и дешевизной. За счёт особенных характеристик используемого материала, на стеках трубопровода не образуется налет. А процессы по обвязке очень просты, с ними сможет справиться даже неподготовленный заранее человек.

Обвязка котлов, в том числе и двухконтурных, происходит посредством пайки. Это исключает возможность появления протечек, которые могли образоваться, например, при неточном размещении фитингов.

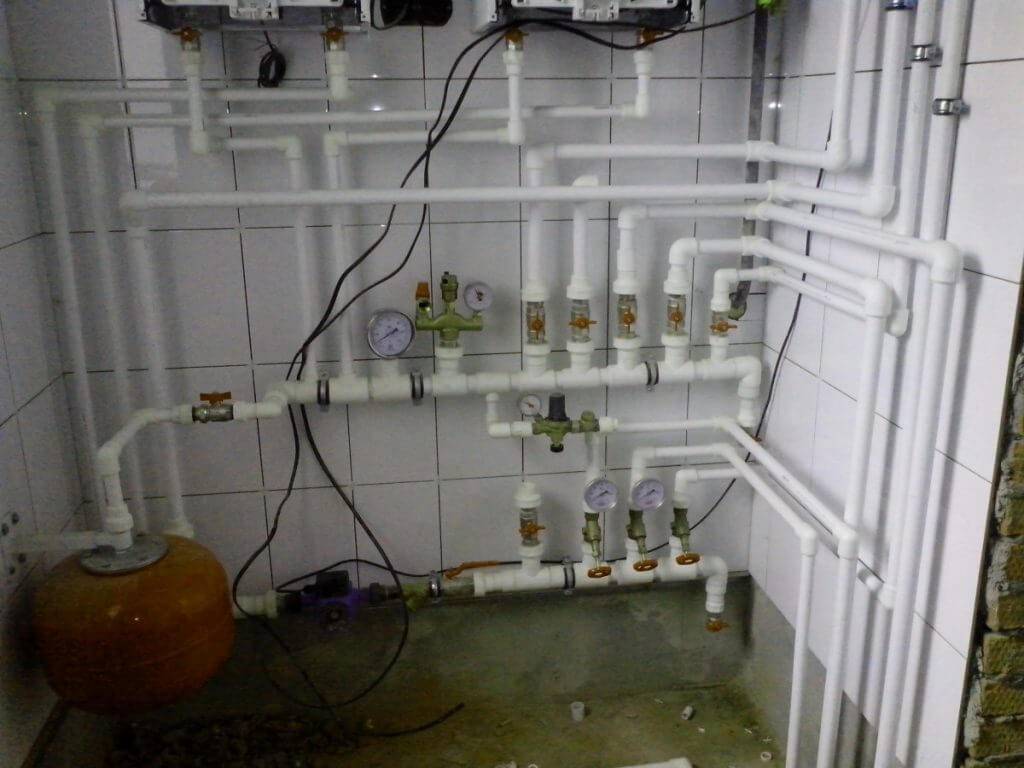

Полипропиленовый трубопровод позволит создать любой контур, а схема обвязки будет проста и понятна. Сварка полипропилена может быть осуществлена разными способами. Главное правило — избежать большого количества соединения труб.

Не менее важным является то, что все соединения должны быть максимально плавны и равномерны. Единственное, в месте, где к котлу будет подводиться газ, нужно сделать жёсткое соединение «сгоном» или «американкой.

В качестве прокладки нужно использовать только паронит. Ни в коем случае нельзя применять фум-ленту, паклю или комплектующие из резины. Эти материалы легко воспламеняемы, а резиновые детали при высоких температурах сужаются и уменьшают диаметр трубы, что приведет к нарушениям подачи топлива.

Трубопровод, который обвязан полипропиленовыми трубами, выдерживает высокое давление — до 25 бар. Ему не страшны и высокие температуры — максимальное значение — 95 градусов по Цельсию.

Особенности подключения двухконтурных газовых котлов

подключение двухконтурных газовых котлов

Принцип работы двухконтурных котлов прост — тепловая энергия отдаётся воде напрямую. Особенность двухконтурных котлов заключается в том, что теплоноситель не нагревается при расходе горячей воды, то есть параллельная работа двух контуров исключена. Соответственно, обвязка настенного двухконтурного газового котла одинакова и не зависит от типа обогрева. Радиатор и теплоноситель охлаждаются очень долго. Объясняется это большим размером труб.

Что касается особенностей подключения двухконтурных котлов, то следует знать, что сочетание его с системой естественной циркуляцией исключено. После того, как генератор прекратит нагреваться, движение воды остановится. Если установка начинает повторный нагрев, то это занимает намного больше времени, плюс ко всему радиатор начинает неравномерно распределять тепло. Поэтому многие модели имеют в своём составе циркуляционный насос.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Схема подключения аварийного контура

Одна из очевидных и наиболее частых проблем, случающихся в отопительных системах с котлами на твердом топливе — перегрев теплоносителя. Крайне нежелательно допускать преобразование горячей воды в пар и своевременно охлаждать ее до нужных показателей.

Что делать, если котёл сильно нагревается — читайте на нашем Дзен-канале.

Существует три простых и эффективных метода охлаждения теплоносителя:

  1. В топке, помимо основного, монтируется дополнительный теплообменник. Первый будет работать на обогрев теплоносителя, второй — обеспечивать охлаждение жидкости. Входной патрубок стыкуется с водопроводом, а противоположный — с канализацией. Если необходимо срочно охладить теплоноситель, просто отверните вентиль на патрубке, и во второй теплообменник поступит холодная вода.
  2. В процессе обустройства системы один теплообменник монтируется внутри другого, что обеспечивает быстрое снижение температуры рабочей жидкости в случае необходимости.
  3. К патрубкам теплообменника подводится две трубы, первая стыкуется с водопроводом, а вторая — с канализацией. Следом монтируется клапан, обеспечивающий подачу холодной воды в систему. Излишек теплоносителя выводится в канализацию.

Все три метода являются одинаково действенными и позволяют достичь одинакового результата.

Теплоаккумулятор

Это название применяется к теплоизолированному баку из металла или полимера, внутри которого происходит накопление тепловой энергии.

Его применяют в следующих ситуациях:

  1. Если используется котел на твердом топливе. За счет накопления тепла удается увеличивать периоды между растопками. Это позволяет котлу работать с максимальным КПД.
  2. Если дом обогревается при помощи электрического котла и стоит двухтарифный счетчик. В ночное время, когда цена на электроэнергию снижена, происходит нагрев воды внутри аккумуляторного бака. В дневное время накопленное ночью тепло расходуется на обогревание дома.

Схема

Перед тем, как обвязать котел отопления, нужно определиться с местом размещения циркуляционного насоса. В основном это участок перед котлом, по ходу распространения нагретой воды, где наименьшая температура теплоносителя во всей системе.

Благодаря тому, что степень изменения конфигурации контура довольно незначительна, это позволяет использовать его и в принудительных, и в естественных схемах обвязки напольного котла отопления:

  • Установка насоса проводится параллельно разливу, а не в его разрыв.
  • Врезки связываются между собой шаровым краном или обратным клапаном, имеющим малое гидравлическое сопротивление. Обычно для этих целей применяют шариковые элементы.

Когда насос активен, байпас между врезками перекрывают. Если же аппарат останавливается, происходит открывание крана или обратного клапана: это позволяет системе продолжать свою работу в формате естественной циркуляции.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.
