Вертикальный газгольдер: обзор моделей и особенности монтажа под ключ

Выбор типа газгольдера

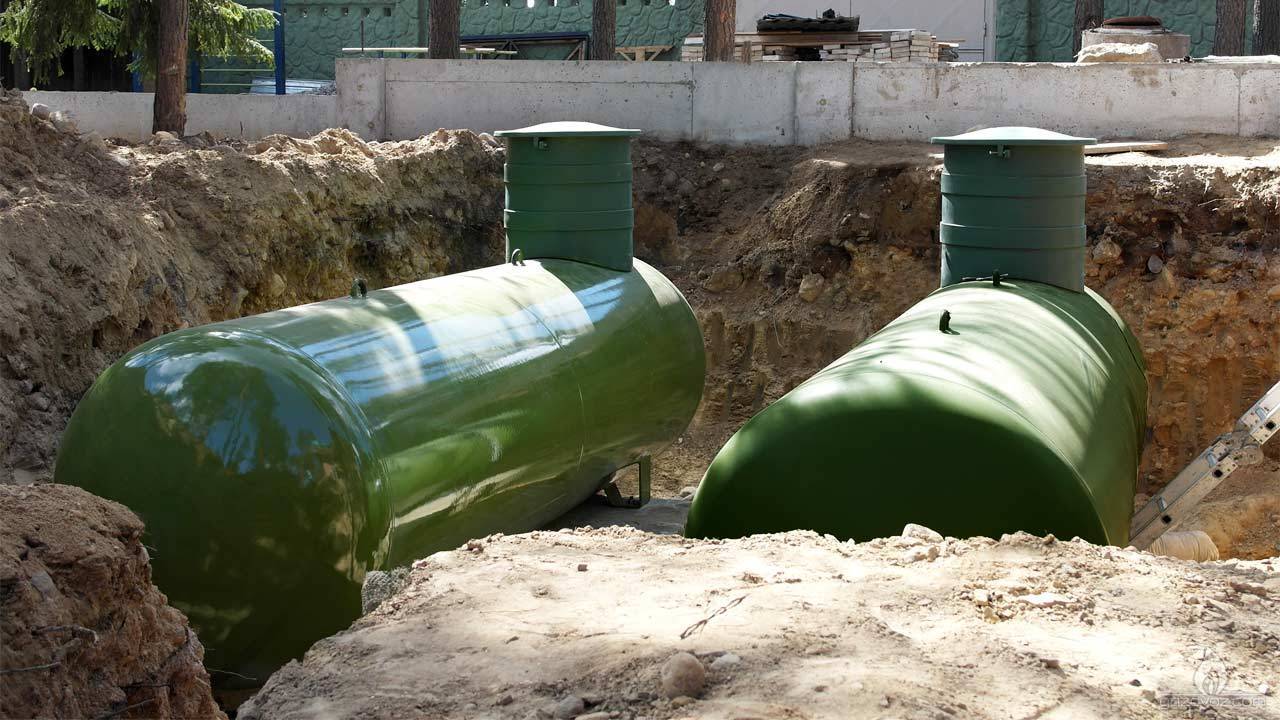

Газгольдеры наземные и подземные

По месту установки газгольдеры для частного дома делятся на подземные и наземные.

К преимуществам подземных газгольдеров по сравнению с надземными можно отнести:

  • низкую пожаро- и взрывоопасность системы;
  • уменьшение отчуждаемой площади участка под газгольдер;
  • работоспособность системы автономного газоснабжения в холодное время года без применения систем подогрева, насосов и испарительных установок.

К недостаткам подземной установки газгольдера относятся:

  • больший объем работ при организации системы автономного газоснабжения;
  • повышенные требования к антикоррозийному покрытию газгольдеров;
  • более сложное проведение технического обслуживания газгольдеров, замены и ремонта запорно-предохранительной арматуры.

Надземные газгольдеры нашли широкое применение в странах Европы (Чехии, Германии, Италии и др.). Это объясняется благоприятными климатическими условиями, в которых они эксплуатируются: например, температура наружного воздуха в Чехии не опускается ниже минус 10°C, что позволяет использовать его в качестве источника тепла.

В то же время, в большинстве климатических зон России температура холодных суток достигает минус 30°C, что не позволяет обеспечить избыточное давление газа в наземных резервуарах даже при заправке их чистым пропаном, в связи с чем этот тип газгольдеров может применяться только для временного или сезонного газоснабжения. Именно поэтому в нашей стране наибольшее распространение получили резервуары СУГ для подземной установки. При промерзании почвы в зимний период большая часть подземного газгольдера находится в зоне положительных температур, что обеспечивает переход СУГ из жидкой фазы в паровую путем естественной регазификации. При относительно небольшой мощности газоиспользующего оборудования такой скорости испарения может быть достаточно (например, при газификации частных домов). Кроме того, к месту установки наземных газгольдеров предъявляются более жесткие требования.

Вертикальные и горизонтальные газгольдеры

По конструкции различают вертикальные и горизонтальные газгольдеры. К недостаткам вертикальных газгольдеров относится небольшая площадь поверхности испарения, поэтому в условиях российского климата лучше их не использовать. Помимо этого, конструкция таких газовых емкостей представляет собой своеобразный термос и практически исключает подогрев жидкой фазы газа теплом земли. В вертикальных газгольдерах подогрев жидкой фазы производится за счет электричества, что значительно увеличивает затраты на отопление дома.

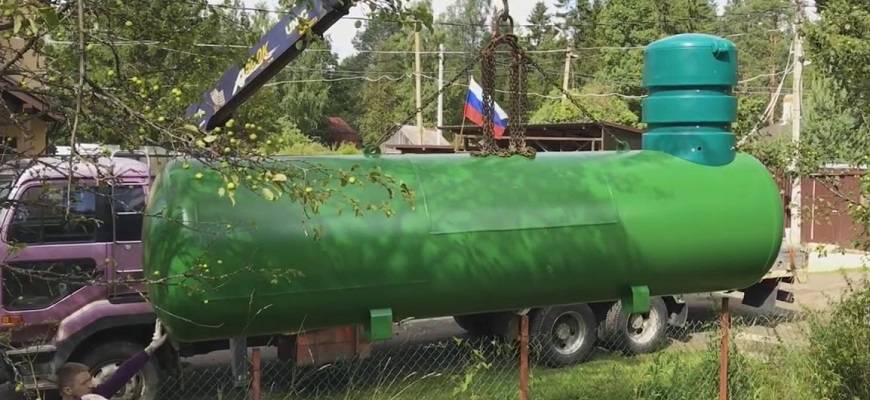

Горизонтальные подземные газгольдеры

Горизонтальные емкости СУГ лишены этих недостатков, поэтому если вы собираетесь купить газгольдер с установкой, стоит выбрать именно такой тип сосуда.

Какой газгольдер выбрать: с высокими патрубками или высокой горловиной

В зависимости от условий проведения автономной газификации используются газгольдеры двух видов.

С высокими патрубками

Размещают на усадьбах с высоким уровнем грунтовых вод, на глинистой или суглинистой почве. Расположенные выше поверхности грунта патрубки, на которых стоит регулятор давления, запорная арматура, позволяют исключить затопление и попадание воды на оборудование, обеспечить удобный доступ к контролю и заправке резервуара при необходимости.

С высокой горловиной

При любых погодных условиях на арматуру газгольдера не попадут осадки или вода. Есть удобный доступ в любое время к резервуару. Широкий люк-паз упрощает прохождение повторного освидетельствования емкости на предмет безопасности использования через каждые 20 лет. К такому газгольдеру можно подключать мощный котел.

Плюсы и минусы автономного газгольдера для дома

Среди плюсов использования газгольдера в частном газоснабжении стоит выделить следующие:

  1. Независимость от магистрального газопровода.
  2. Сжиженный пропан-бутан имеет больший КПД, чем обычный природный газ.
  3. При подключении газового генератора газгольдер может послужить еще и надежным источником электроэнергии.
  4. Исключены проблемы с падением давления, как это часто наблюдается при централизованной подаче газа.
  5. При сгорании пропан-бутан не образует газа, выделяется гораздо меньше вредных веществ.
  6. При утечке СУГ испаряется и не попадает внутрь почвы.
  7. Владельцы могут начинать и заканчивать отопительный сезон, когда считают нужным.

Из минусов автономного газоснабжения – цена оборудования и установки составляет в среднем от 500000 рублей (без учета стоимости котла, генератора), и нужно закачивать топливо 1 или 2 раза в год.

Хранилища переменного объема

В них содержимое хранится под давлением, приближающимся к атмосферному. Вместимость резервуара меняется в зависимости от количества пребывающего в нем газообразного вещества.

Материал для изготовления

  1. Сталь.
  2. Железобетон.
  3. Резина.

С железобетонных и стальных конструкций начиналась эра газохранилищ мокрого типа. Вертикальный цилиндр наполнялся водой, а открытый снизу колокол самостоятельно поднимался, когда количество газа увеличивалось.

Конструкции сухого типа — без бассейна. Кубометраж меняется движением поршня, который плотно подогнан к находящемуся внизу резервуару.

Схема газгольдера переменного объема

Газохранилища переменного объема вошли в практику еще в XIX веке. Тогда вопрос о том, какой из газгольдеров лучше, не стоял: выбора не было. Все образцы были переменной емкости. Сначала необходимость в них возникла, когда вместо масла в уличных фонарях стал использоваться газ. Сейчас эти большие сооружения не используются по своему прямому назначению, многие из них охраняются статусом памятников архитектуры и служат другим целям. В них организуются жилые и офисные помещения, торговые точки, иногда просто склады.

Сооружения из резины для хранения газа куда примитивнее — это резиновый мешок, снабженный входным и выходным отверстиями. Порой в качестве простого хранилища используется резиновая мембрана, натянутая на резервуар.

Характеристики резервуара

К основным технико-эксплуатационным характеристикам можно отнести толщину стен, рабочую температуру, поддерживаемое давление и объем. Обычно в изготовлении применяют листовую сталь толщиной 7-10 мм. Надо иметь в виду, что модели европейского стандарта могут иметь меньшие показатели – порядка 5-6 мм. Но тонкие стены не рассчитываются на хранение отечественных смесей газа. Для газгольдера в российских регионах с большей вероятностью будет применяться сжиженный пропан-бутан без специальной переработки, поэтому требования к надежности конструкции повышаются. Температурный диапазон также зависит от региона эксплуатации. Как правило, производители обеспечивают корпуса морозостойкими покрытиями, рассчитанными на –40°C.

Что касается объема и давления, то эти показатели взаимосвязаны. Для домашнего использования рекомендуется приобретать резервуар с возможностью коррекции давления до 16 атм. При этом объем газгольдера будет составлять 2 000-5 000 л. Существуют и бытовые модели вместимостью более 10 000 л, но в силу габаритов подобные газохранилища применяются крайне редко.

Вертикальные газгольдеры для загородного дома

Вертикальные газгольдеры для загородного дома
отличаются меньшей вместимостью. Единственный аргумент, на основании которого заказчику стоит выбирать вертикальный газгольдер на 1000 литров или же большего объема – дефицит доступного под его размещение пространства. Если Ваш земельный участок не отличается внушительными размерами, поблизости от дома находятся другие объекты, и при этом расход газа на объекте газификации носит сезонный или краткий периодический характер, использовать вертикальный газгольдер
представляется разумным и рациональным вариантом выбора.

Стоит помнить, что зеркало испарения у вертикального газгольдера в три-четыре раза меньше, нежели у горизонтального. Поэтому для качественной эксплуатации такие модели нуждаются в дополнительных затратах на приобретение испарителей СУГ и особо качественной теплоизоляции. В противном случае низкая производительность испарения газа, особенно сильно проявляющая в осенне-зимний сезон при значительных морозах, не позволит обеспечить нормальную работу потребителей газа в доме. Именно по этой причине вертикальный газгольдер для дачи
устанавливается в подсобном помещении или компактной пристройке коттеджа, а если нет такой возможности – устанавливается под землю на значительную глубину (в зависимости от объема – до 4-5 метров). Размеры и специфика исполнения вертикальной емкости для сжиженного газа подразумевает значительный объем земляных работ, что влияет на конечную стоимость монтажа такого газгольдера.

Если Вы планируете установить газгольдер вертикальный, российский
резервуар будет наилучшим выбором. Это обусловлено тем, что вертикальные бочки европейского производства за редким исключением не предусматривают возможности надежной и качественной эксплуатации при температурах -30°С … -35°С, которые нечасто, но случаются в наших широтах. И если Вас не греет перспектива оказаться в самые лютые морозы без газа и отопления, настоятельно рекомендуем последовать нашему совету и предпочесть сосуд для газа отечественного производства.

Советы и критерии выбора

В первую очередь нужно определить для чего конкретно будет использоваться газгольдер. Не имеет большого смысла устанавливать цистерну на 2000 литров, если газ используется исключительно для приготовления пищи. Для отопления же нужно определить скорость расхода газа, исходя из отапливаемой площади. Обычно для коттеджей устанавливают баки объёмом до 20000 литров. Больший объём имеет смысл для автономного газоснабжения нескольких зданий или в промышленности, к примеру, для заводских установок.

Размер земельного участка так же имеет своё влияние при выборе цистерны для своего загородного дома. На маленькой территории лучше будет установить вертикальный газгольдер, но он в свою очередь может потребовать дополнительной установки испарителя.

Климат, особенно если планируется использование газа для отопления частного дома в зимний период, может буквально загнать бак под землю. Бутан имеет температуру кипения -0,5 градусов, а для всех стандартных газовых систем он нужен в газообразном состоянии.

Общие сведения

Газгольдер представляет собой хранилище для сжиженной смеси пропана и бутана. Но функции его несколько шире – он одновременно позволяет преобразовывать жидкое топливо в газообразное и подавать его под необходимым стабильным давлением. Внутри резервуара газ испаряется с поверхности зеркала жидкости, превращаясь в топливо, пригодное для использования потребителем.

Если требуется обустроить эффективную автономную отопительную систему можно установить газгольдер для частного дома, для многоквартирных построек, сооружений производственного назначения. Выбирая станцию газообеспечения, ориентируются на расчетный объем потребления топлива, размеры и особенности участка, где предстоит установить ёмкость

Также важно обратить внимание на конструктивные особенности резервуара – они влияют на эффективность работы станции

Подземные газгольдеры

Правила размещения газгольдеров

Место установки газгольдера зависит от его объёма, площади отапливаемого жилья, потребления газа и предпочтений заказчика относительно микроклиматических условий в помещениях. Санитарные правила и нормы (СанПиН) предусматривают такое расстояние от газгольдера до жилого дома:

  • для надземных резервуаров до 5 кубометров – 20 м;
  • для расположенных под землёй на 5–10 куб. м – до 30 м;
  • для надземных хранилищ на 10000–20000 литров – 40 м;
  • для подземных газгольдеров, ёмкость которых составляет 10–50 м³ – от 10 до 20 м.

Несмотря на то, что санитарные правила и нормы требуют расположения газохранилища не ближе 10 м от здания, иногда их размещают на расстоянии 5 метров — этого не следует допускать.  Для передвижных установок минимальное расстояние от дома до газгольдера практически не регламентируются. Мобильное оборудование допускается устанавливать непосредственно у стены отапливаемого помещения.

Не забывайте о необходимости организации удобного подъезда заправщика

Существуют правила и для размещения хранилищ в зависимости от климата, и для того, как установить газгольдер при высоких грунтовых водах. Верх подземной установки и отходящие от него трубопроводы не должны находиться выше точки промерзания грунта до –20°С. Высота размещения горловины газгольдера должна быть выше уровня грунтовых вод, а для защиты от вспучивания грунта, установка снабжается усиливающими кольцами.

Что представляет собой газгольдер

Привлекательность хранения газовой смеси в собственном резервуаре велика. Автономная газификация загородного дома позволяет готовить пищу и отапливать помещения экономично, удобно и безопасно.

Центральная часть такой индивидуальной системы газоснабжения – газгольдер. Это большой и вместительный стальной бак, который имеет толстые стенки, обработанные специальными составами для предотвращения коррозии. Устанавливают его на участке на некотором удалении от частного дома – размещают под землей, чтобы не занимать полезное пространство.

Датчики показывают, насколько заполнена емкость, какое в ней давление. По трубам паровая фаза поступает в помещения.

Устанавливается такое оборудование на долгие годы.

Как не ошибиться

Установка газгольдера Chemet производится аттестованными специалистами с учетом климатических особенностей Северо-Западного и Центрального регионов России. При монтаже системы автономного газоснабжения используются оборудование и материалы только высшего уровня качества производства Германии, Италии, Польши, Японии и США.

Емкости для газа, произведенные для Европы, в большинстве случаев не могут обеспечить бесперебойную подачу газа в дом. Решение купить бюджетный газгольдер с установкой непрофессионалами может привести не только к постоянным проблемам в отопительный период, но и к возникновению аварийных ситуаций!

Эта статья поможет Вам определится с выбором газгольдера для автономной газификации вашего дома или дачи.При подборе оборудования обязательно пользуйтесь опытом инженеров и продавцов консультантов. Произвести предварительный подбор нужного Вам оборудования Вы можете по Вашим параметрам при помощи фильтров, расположенных слева, на странице АВТОНОМНАЯ ГАЗИФИКАЦИЯ . Выбор газгольдера – ответственный момент обустройства вашего загородного дома. Вам надо определиться:

  • Какой тип газгольдера мне нужен?
  • Какого производителя?
  • Какого объёма?

Для начала вам надо определиться с вашими потребностями. Для чего вы будет использовать газгольдер? Газгольдер должен работать только на отопление, или хотите, чтобы он дополнительно обеспечивал вам горячее водоснабжение, работу газогенератора, подогревал бассейн? Все эти расчёты должен делать грамотный инженер. А пока мы дадим основы для принятия решений.

Типы газгольдеров.

С горловиной или стандарт? Вертикальный или горизонтальный? Лучший выбор — горизонтальный газгольдер естественного испарения с высокой горловиной. Почему? Для работы газового оборудования, котла, газогенератора и т.п. нужны пары испарённого газа, а не его сжиженная масса. Газ в газгольдере хорошо испаряется естественным образом при положительных температурах. Поэтому в районах с холодным климатом газгольдеры закапывают. Чем холоднее климат и глубже уровень промерзания, тем глубже газгольдер закапывать. Но если газгольдер закопать глубже то, как дотянутся до арматуры и приборов на газгольдере, а глубоко заглубленная арматура так же подвержена и риску затопления грунтовыми и талыми водами. Выход? Простой — наваривают увеличительные трубки для поднятия арматуры, или наваривают высокую горловину. Горловину обычно оборудуют люком — лазом для плановых аттестаций. А зачем тогда компании предлагают стандартные газгольдеры, без горловины и трубок? Всё просто. Они дешевле. Дешевле изготовление, дешевле логистика. А если установить газгольдер на дом с запасом производительности, то они тоже прекрасно работают и в морозы. Далее – почему горизонтальный? Тоже просто. Есть понятие как зеркало (площадь) естественного испарения газа. Чем больше зеркало испарения – тем больше оно испарит газа за единицу времени. Почему же тогда предлагают вертикальные газгольдеры, у них же маленькая площадь испарения? Ответ: ну, наверно, для установки на участки с стеснёнными условиями.

Принцип работы

Принцип работы газгольдера довольно прост: газ закачивается в резервуар, и благодаря тому, что емкость не заполняется полностью, в пустом пространстве хранилища образуется воздушно-газовая смесь (пропан-бутан). Чтобы процесс естественного испарения проходил эффективно, следует придерживаться нескольких правил:

  • Нельзя заполнять емкость сжиженным газом более чем на 85%.
  • При установке резервуара необходимо строго учитывать, что он не должен охлаждаться ниже 0°, поэтому, если устанавливается наземный газгольдер, то потребуется его утепление.
  • Если предполагается, что площадь испарения будет невелика (например, в вертикальных емкостях), то необходимо продумать дополнительную систему испарителей.

Газовая смесь по трубопроводу поступает в дом, также как по обычной магистрали. Заправку газгольдера осуществляют специалисты, работающие на машине с заправочной цистерной. Сама процедура напоминает заправку автомобиля на газовой АЗС.

Выгода или разорение

Насколько выгоден газгольдер, окупается ли он и когда есть смысл его ставить на дачу или загородный дом, а когда нет? Этот вопрос на FORUMHOUSE обсуждается много лет. Универсального ответа здесь нет, каждый случай индивидуален, все зависит от размера и качества утепления дома, климата региона, цен на другие виды топлива.

Но вот вещи, до которых удалось договориться:

  • Газгольдерное отопление будет выгоднее, если заправлять емкость раз в году, в мае. Стоимость топлива в мае на 20% ниже, чем в октябре. Но для этого резервуар должен иметь достаточно большой объем.
  • Газгольдерное отопление точно дешевле дизельного, а в ряде регионов нашей страны по окупаемости стоит на втором месте после природного газа;

Westpoint Участник FORUMHOUSE

Бочки объемом 4850 на дом 130 кв.м. должно хватить при разовой заправке на год. Это половина того, что я трачу на пеллеты сейчас.

Если площадь дома больше 100 квадратных метров, система автономного газового отопления на основе газгольдера уже может быть целесообразной. Если нужно просто отопить маленькую дачу, правильнее будет остановиться на электричестве.

spbplumbing Участник FORUMHOUSE

Все зависит от капитальных вложений, но газгольдер выйдет дешевле, чем дизельный котел с обвязкой, дымоходом, емкостью, монтажом.

ХрюнчаМодератор FORUMHOUSE

Лично я не жалею нисколько . Опыт владения 8 лет.

Даже те люди, которые вслух сожалеют о том, что установили газгольдеры, не хотят их продавать.

Вот несколько отзывов о том, во сколько обошлось отопление дома СУГ пользователям нашего портала в прошлом 2021 году.

MblУчастник FORUMHOUSE, Москва.

Общая площадь 150 квадратных метров + баня 70. Из них постоянно топлю до + 21 градуса 60-70 м, в бане всю неделю поддерживаю +5, на выходных +21. Расход в год при таком режиме 40000-45000 руб. В литрах где-то 2500. У меня бочка объемом 4850 л.

Участник нашего портала с ником ИльяКу четыре года эксплуатирует газгольдер на 6400 л. Площадь его дома 10 квадратных метров, и такой большой резервуар он выбрал, планируя впоследствии подключить к нему и дом родственников. Оба дома постоянного проживания, без теплого пола, с радиаторами.

ИльяКуУчастник FORUMHOUSE

Пока был один дом 160 м2, ГГ хватало на круглый год и с огромным запасом, запас позволял выбирать, когда выгоднее заправляться (минимальная цена май-июнь, максимальная октябрь-декабрь).

После подключения второго дома домом площадью 140 м2 приходится заправляться дважды в год, суммарно на два дома в 2021 году вышло в 119 000 руб, в прошлом 129 000.

Участники FORUMHOUSE, которые живут недалеко друг от друга, находят на форуме компаньонов для совместной заправки. Судя по отзывам, это позволяет экономить от 50 копеек до рубля за каждый литр – заправщикам гораздо выгоднее возить полные баки.

Но это о расходе топлива; многих людей пугают скорее затраты на установку оборудования. Они действительно немалые, но – и на это можно посмотреть с разных сторон.

ChaleУчастник FORUMHOUSE

Поверьте, по сравнению со стоимостью дома с кое-какой мебелью и техникой 350 тысяч за всё вместе с первой заправкой покажется небольшойсуммой.

Вертикальный или горизонтальный

Газгольдеры, которые устанавливают вертикально, больше интересуют владельцев маленьких участков: так можно соблюсти все требования к размещению и сэкономить драгоценную площадь. Это самое главное преимущество вертикальных газгольдеров, и по этой причине они так популярны в европейских странах.

В нашей стране больших территорий и высоких УГВ более распространен горизонтальный вариант.

Андрей2 Участник FORUMHOUSE

Горизонтальный закапывать дешевле, а если УГВ высоко, то вертикальный сложнее крепить.

Про то, что «у вертикальных газгольдеров маленькое зеркало испарения, и при большом разборе может быть недостаток газовой фракции» – на портале довольно много владельцев вертикальных емкостей, которые от маленького зеркала испарения не почувствовали вообще никаких неудобств.

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу

Необходимо:

  • защитить от коррозии все металлические элементы, расположенные под землей;
  • установить сборник конденсата;
  • подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Выгодно ли устанавливать газгольдер

Выгоды, в отличие от использования подачи газа через централизованную сеть, следующие:

  1. Автономность отопительной системы. Не нужно переживать, что газ могут отключить из-за аварии или ремонтных работ на магистральном трубопроводе.
  2. Независимость от централизованной подачи электроэнергии. При подключенном газогенераторе можно обеспечить автономное снабжение электричеством всего дома постоянно.
  3. Нет возможности подключиться к магистрали или нужно прокладывать трубы на слишком большое расстояние. Установка газгольдера обойдется в разы дешевле.
  4. Исключены сбои при подаче газа.
  5. Точный индивидуальный расчет под конкретные объемы потребления газа.

Единственный нюанс – нужно своевременно выполнять закачку смеси в резервуар.

В сравнении с баллонным газоснабжением выгоды следующие:

  1. Обеспечение газом только для приготовления пищи. Для круглогодичного газоснабжения не подходит.
  2. Приходится проводить частые заправки газом, что влечет расходы на доставку, особенно когда поблизости нет заправочных станций.
  3. Зимой смесь в баллонах испаряется лишь частично, что влечет за собой убытки.
  4. Самостоятельный монтаж, использование б/у баллонов часто приводит к аварийным ситуациям, опасным для жизни и здоровья жильцов.

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

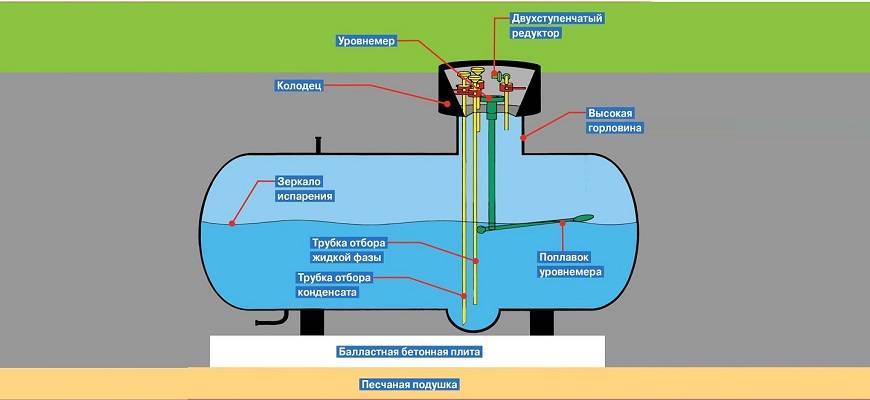

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

  1. Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
  2. Экологичность. В процессе обогрева не производится никаких продуктов горения.
  3. Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Стоимость системы с вертикальным газгольдером без пластикового кожуха

У вертикальных газгольдеров на порядок больше достоинств, чем у горизонтальных аналогов.
Основное преимущество становится очевидным при монтаже: емкость в таком исполнении потребует намного меньше площади на участке.

Вторым достоинством
считается более высокая стабильность «зеркала испарения» в холодный период года. У вертикального газгольдера нижняя точка располагается на три метра глубже, чем у горизонтального, и там температурная зона зимой сохраняется в районе 6 градусов и больше.

Это обуславливает третье преимущество
, когда потребитель может спокойно подключать достаточно мощный котел к резервуара с меньшими габаритами. В частности, газгольдер вертикальной конструкции объемом 2700 литров обеспечит нормальный функционал котла, мощностью до 40кВт. Его горизонтальный аналог имеет «потолок» в 20 кВт.

Устройство

Если говорить совсем просто – то газгольдер это тот же всем известный газовый баллон, только большей вместимости и устанавливаемый на несколько десятилетий. Конструкция следующая – емкость из стальных листов толщиной не менее 6 мм, окрашенных в несколько слоев краской с добавлением эпоксидной смолы для увеличения герметичности и прочности. Заправочная горловина располагается наверху цистерны. Чем она выше – тем выше защита газгольдера от осадков и промерзания. Из чего состоит запорная арматура:

  1. предохранительный клапан;
  2. уровнемер (индикатор заполненности газом);
  3. клапан слива конденсата;
  4. заправочный клапан;
  5. манометр;
  6. двухступенчатый редуктор (позволяет регулировать рабочее давление).

Есть ли возможность подключиться к одному резервуару нескольким соседям? Разумеется, если его объем достаточен для обеспечения всех построек. Но в данном случае довольно проблематично будет делить расходы на заправку.

Конечно, проще всего производить установку газгольдера в процессе строительства дома или хотя бы во время обустройства технических коммуникаций. Тогда вы сможете сразу не только соблюсти все правила установки, но и приобрести все составляющие системы с нужными характеристиками.

Принцип работы

Принцип работы газгольдера довольно прост: газ закачивается в резервуар, и благодаря тому, что емкость не заполняется полностью, в пустом пространстве хранилища образуется воздушно-газовая смесь (пропан-бутан). Чтобы процесс естественного испарения проходил эффективно, следует придерживаться нескольких правил:

  • Нельзя заполнять емкость сжиженным газом более чем на 85%.
  • При установке резервуара необходимо строго учитывать, что он не должен охлаждаться ниже 0°, поэтому, если устанавливается наземный газгольдер, то потребуется его утепление.
  • Если предполагается, что площадь испарения будет невелика (например, в вертикальных емкостях), то необходимо продумать дополнительную систему испарителей.

Газовая смесь по трубопроводу поступает в дом, также как по обычной магистрали. Заправку газгольдера осуществляют специалисты, работающие на машине с заправочной цистерной. Сама процедура напоминает заправку автомобиля на газовой АЗС.

Выводы и полезное видео по теме

Видео #1. О технологии монтажа газгольдера:

Видео #2. О мобильных газгольдерах:

Покупке и установке любого газгольдера должны предшествовать расчеты его объема, времени окупаемости агрегата. Результаты расчетов нужно сравнить с альтернативными видами отопления и только потом принимать решение.

Одной из основных проблем, связанных с содержанием загородных домов – коттеджа, дачи, является необходимость решения такого, казалось бы, простого на первый взгляд, вопроса: «Каким образом, за счет каких ресурсов можно обеспечивать процесс приготовления пищи, обогрев дома и хозяйственных пристроек в осенне-зимний период, чтобы чувствовать себя комфортно в своем доме?».

«Дедовские методы» – использование дров для печного отопления, угля или мазута практически изжили себя. Электричество – стало дорогостоящим. Сейчас существует возможность воспользоваться таким менее дорогостоящим и более доступным энергоресурсом, как газ
.

В случае, если строящийся или приобретаемый загородный дом находится в отдалении от централизованных газовых сетей, можно использовать систему . Ее основным элементом является .

Он представляет собой цилиндрический или сферический резервуар, в котором хранится сжиженный газ (сжатый углеводородный газ (СУГ) – чаще всего, пропан-бутановая смесь), снабженный специальной запорной и измерительной аппаратурой.
