Отопительные печи для дома – кладка своими руками

Виды конструкции

Печей, которые можно сложить в доме, для загородного проживания в летний период, несколько. Для русской печи характерны уникальные достоинства. Она может быть разных видов.

Наиболее популярны – отопительные системы. Их цель – отдача тепла. Они обогревают комнаты дома, создают благоприятные условия пребывания людей. Отопительные печи могут быть самых минимальных размеров, в виде столбов, поставленных в углах комнат, чтобы не занимали нужной площади. Печь с красивым изразцовым оформлением при индивидуальном проекте дома можно сложить посередине всего дома. Тогда она обогреет несколько комнат. Каждая стена – отдельное помещение.

Следующий вид печи – пищевая (варочная). Она устанавливается для приготовления пищи. Исторически данный вид является предшественником плит (электрических, газовых).

Есть вариант соединения схемы отопительной кладки печи с варочной. Чертежи покажут, как правильно объединить две функциональные задачи печей в одну. Тогда отопительный прибор будет еще и варочной панелью. Печь, как в сказке, и нагреет, и накормит. Есть схемы печей, которые устанавливаются для выполнения каких-то определенных задач. Например, сушка овощей, гриб, ягод, можно для сушки белья. Особые конструкции имеют печи лесных избушек, охотничьих домиков, бань. В основе лежат чертежи отопительной печи, с внесением в схемы дополнительных выводов, рядов.

Где разместить кирпичную печь. Основные рекомендации

Как уже отмечалось ранее, выбор того или иного места под отопительный прибор зависит от множества факторов, носящих индивидуальный характер. Следовательно, выбрать грамотное расположение печи в доме можно при помощи универсальных рекомендаций.

  1. Прежде всего, конструкция должна располагаться так, чтобы при работе отдавать максимум тепловой энергии со всей поверхности.
  2. Если при помощи будущей печи будет обогреваться исключительно одна комната, то рекомендуется ставить конструкцию впритык к стенам по причине того, что тепловая энергия в данном случае будет исходить только в 2 стороны из 4-х.
  3. В остальных случаях отопительный прибор желательно устанавливать на некотором расстоянии от поверхности стены.
  4. Также отметим, что ширина этого зазора должна составлять как минимум 150 миллиметров, иначе существенно ухудшится теплоотдача.
  5. На изображении, размещенном ниже (конкретнее – а, б) наглядно продемонстрирована пара вариантов открытого размещения отопительных приборов при наличии рекомендуемого воздушного зазора (его еще называют отступкой). Как видим, печь располагается в углу помещения или в середине стены.
  6. Если при помощи печной конструкции будут обогреваться сразу два смежных помещения, то идеальным (а по совместительству и максимально эффективным) вариантом является расположение прибора во внутренней перегородке между комнатами (так, как продемонстрировано на том же изображении, пункт в).
  7. Может быть и более серьезный вариант. Если отопительный прибор будет одновременно обогревать уже три смежные комнаты (а это тоже возможно), то расположить его следует во внутренней перегородке, разделяющей эти помещения, но так, как продемонстрировано на изображении (подпункт г). Здесь в 2-х комнатах будет находиться по одной стороне конструкции, а в оставшейся третьей – сразу две.
  8. На изображении д продемонстрирован еще один вариант обогрева пары смежных помещений посредством одной печки. Отличается этот вариант тем, что топочная камера располагается на веранде. Это – идеальный вариант для небольших загородных или садовых домов.
  9. Один важный момент: планируя размещение печи между смежными комнатами, требуется учитывать тот факт, что дымоходный канал должен возводиться над перегородками исключительно тогда, когда их толщина составляет как минимум 250 миллиметров (то есть в 1 кирпич).

Обратите внимание! На сегодняшний день многие владельцы частных домов предпочитают хотя бы в одной из комнат иметь печь. Безусловно, у газового или электрического отопления масса очевидных преимуществ, но все же их вряд ли можно считать автономными (в отличие от печного)

Если соблюдать некоторые правила, а также придерживаться приведенных выше рекомендаций относительно размещения печной конструкции, то вы сможете обеспечить себе максимально комфортный микроклимат на зимний период.

Разновидности печей

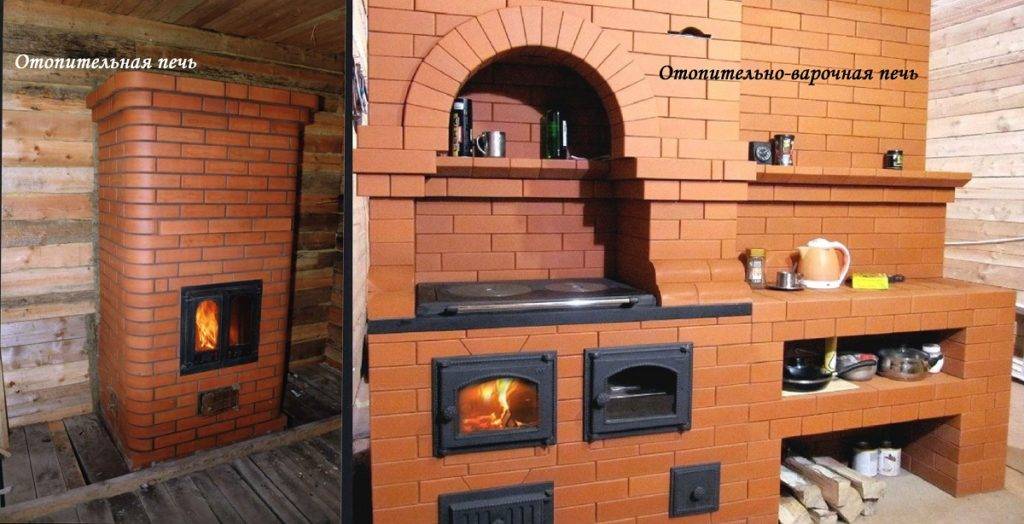

Наиболее популярными являются следующие модификации кирпичных печей:

отопительные печные агрегаты. Основная функция такой конструкции понятна из ее названия. Такая печка применяется для обогрева помещений. Отопительные печи характеризуются довольно легким и быстрым возведением;

отопительно-варочные печные конструкции. Являются наиболее оптимальным, популярным и востребованным среди частных застройщиков вариантом. Помимо обогрева подобные печи дают возможность готовить различную пищу, что позволяет хорошо сэкономить на газе и прочих источниках тепловой энергии. В состав такой конструкции входит специальная плита либо даже вместительный духовой шкаф;

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Печи длительного горения

Кирпичная печь длительного горения имеет свои особенности конструкции и принцип работы. Она позволяет на протяжении достаточно долгого времени поддерживать комфортную температуру в помещении. Причем подкладывать топливо нет необходимости.

Конструкция такой печки предполагает наличие:

  • Топливной камеры большого размера – на длительное время необходимо загружать много дров.
  • Большого отделения для золы.
  • Плотно закрывающейся дверки топочной камеры.
  • Регулируемой заслонкой дымохода.

Кирпичные печи длительного горения – своими руками возвести можно, если понятен принцип их работы:

  • В первую очередь необходимо нагреть топочное отделение до нужной температуры. Одновременно прогревается дымоход, и нормализуется процесс горения. Для этого в быстром режиме сжигается 4-5 кг дров.
  • Чтобы прогреть помещение и получить необходимое количество углей, в течении 1-1,5 часа сжигается такое же количество топлива в обычном режиме.
  • Конечным этапом является полная загрузка топки дровами. Она плотно закрывается, перекрывается дымоход для минимального доступа кислорода. На протяжении 10-12 часов будет происходить медленное тление топлива для поддержания необходимой температуры в доме.

Пиролизные конструкции

Весьма интересным видом печей длительного горения, имеющих практически безотходный принцип работы, являются пиролизные модели. Для получения тепловой энергии в них используются не только традиционные виды топлива – дрова, топливные брикеты, уголь, но и газ, который образуется при горении. Данный вид печек работает по системе газогенератора.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Долго разогреваются.

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Традиционная русская печь

Самая распространенная – это русская печь, которую можно использовать в двух различных режимах. В летнее время она применяется исключительно для процесса готовки, благодаря тому, что отопительные каналы закрыты дополнительной заслонкой и горячий газ уходит сразу в дымоход. В зимнее время заслонку открывают, что обеспечивает прогрев помещения. В русскую печь, как правило, встраивается духовка, которая является своеобразным дополнительным аккумулятором тепла.

Нередко к печи для дома из кирпича дополнительно пристраивается лежак с обогревом за счет применения колпаков, которые выполняются без потери КПД всего устройства.

Недостатком русской печи в основном являются ее довольно внушительные размеры за счет выноса варочной поверхности отдельно от тела.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки, имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем, чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы, в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Русская печь: чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

  • кельма – для укладывания и выравнивания раствора;
  • кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
  • уровень пузырьковый для кладки и гидравлический для первого ряда;
  • правило – служит для выравнивания кирпичей каждого ряда;
  • отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
  • кисть – нужна для затирки швов;
  • шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

  1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
  2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
  3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
  4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
  5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
  6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
  7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
  8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
  9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
  10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
  11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
  12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
  13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
  14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому

Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы

Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.
