Автономное отопление на даче своими руками

Стоимость тепла на разных системах и видах топлива

Из возможных будем сравнивать газ, твердое топливо и электричество, существуют так же вариант дизельного отопления, но как показала практика –он применяется все реже, в связи с высокой стоимостью самого дизеля, так и необходимости в установке емкости, высокой стоимости котлов, работающих на дизельных горелках и естественно – запах, от которого сложно уйти.

В таблице ниже представлены расцени на 1 кВт тепла, на разных тепло генераторах и комбинациях оборудования котельной, с расценками и тарифами (распоряжение Комитета по ценам и тарифам Московской области от 20.06.2019 № 129-Р – газ; электроэнергия — 20.12.2018 № 375-Р) в 2019 году. Если Ваши цены и тарифы отличаюся — введите свои данные и произойдет автоматический пересчет!

НаименованиеЦена за единицуОписаниеЦена 1 кВт тепла
Природный газ (магистральный) руб./м3Магистральный газ считается самым дешевым способом отопления и спорить с этим сложно, но существует вариант еще дешевле (и это не дрова). КПД котлов – 92%, теплотворность с 1 м3 – 9,3 кВт. 0,6817 руб./кВт
Сжиженный газ (пропан-бутан) руб./литрБольшинство котлов может работать и на пропан-бутане, для этого необходимо поставить жиклёры на горелку. КПД – 92%; теплотворность 1 литра – 7 кВт/литр. 2,95 руб./кВт
Дрова – береза руб./кгВ примере обычный твердопливный котел с открытой камерой сгорания без теплоаккумулятора. КПД (фактический) — 50%, теплотворность – 4,2 кВт/кг 1,42 руб./кВт
Уголь древесный руб./кгОборудование такое же как на дровах. Теплотворность – 7,7 кВт/кг 2 руб./кВт
Пеллеты древесные руб./кгСамые автоматизированные, с высоким КПД, твердотоплиные котлы — пиллетные. КПД – 0,87%, теплотворность – 4,7 кВт/кг 1,98 руб./кВт
Эл. котел с тарифом «единый» руб./кВтКлассический недорогой электрический котел с водяной системой радиаторного отопления. КПД – 98%. Так же можно сюда отнести электрические конвекторы, воздухонагреватели. 3,96 руб./кВт
Эл. котел с  двутарифным эл. счетчиком и теплоаккумуляторомТарифы: День — руб./кВт; Ночь – руб./кВтНедорогой эл. котел с водяным теплоаккумулятором (ТА). Расчет производится таким образом, что ночью котел отапливает дом и нагревает воду в ТА, а днем разряжается. КПД такой системы – 95% (с учетом теплопотерь ТА). 1,768 руб./кВт
Тепловой насос «воздух-вода» с эл. тарифом «единый» руб./кВт электричестваПоскольку коэффициент эффективности (СОР) теплового насоса (ТН) зависит от необходимой температуры теплоносителя и наружного воздуха, то  принимая из СНиП среднюю температуру отопительного периода по Москве -1,5 °C, СОР – 2,8 1,389 руб./кВт
Геотермальный тепловой насос с эл. тарифом «единый» руб./кВтТепловые насосы с геотермальной системой отличаются стабильным коэффициентом тепло преобразования (СОР) в течении всего отопительного периода. Для каждого ТН он разный, поэтому сравнение будет проводится по двум: а) 3,9; б) 5,3От 1,389 (б) до 1,389 (а) руб./кВт

Таким образом можно увидеть, что способ предварительного расчета достаточно прост. Естественно, существует в каждом случае множество факторов, влияющих на фактическую стоимость, но в локальном масштабе существенную роль они не выполняют. Стоит так же упомянуть, что расчеты производятся на базе водяных систем отопления.

Так какой системе и виду топлива отдать предпочтение? Необходимо прекрасно понимать, что каждая из них имеет свою стоимость на создание и срок окупаемости, в сравнении с более дешевыми аналогами.

Однотрубная схема

Если дом на даче небольшой, менее 100 м2, то для обогрева экономичнее сделать однотрубное отопление. Теплоноситель и конденсат в этом случае будет находиться в одной трубе. Схема монтажа:

  • котёл, в котором находится парогенератор;
  • паропровод;
  • радиаторы;
  • конденсатопровод;
  • магистраль замыкают.

Для площади в 100 м2 потребуется котёл не более 10 кВт. Данной мощности будет достаточно для нормального обогрева дома. Чтобы вода в котле нагревалась быстро, используют газовые, электрические котлы, печи на дизельном топливе или на отработанном масле.

Кирпичная дровяная печь или камин выглядят привлекательно, но они долго разогреваются. Преимущество дровяного отопления состоит в том, что оно полностью автономно. Если дом подключен к газовой магистрали, то используют печь на газе, но выбирают оборудование с пьезорозжигом, что сделает обогрев самостоятельным, независимым от электричества.

Чтобы сделать соединение отдельных участков системы, используют фитинги из оцинковки. В качестве уплотнителя используют паклю. Радиаторы приобретают тоже из оцинкованной стали. Если помещения в доме небольшие, то обогревательные приборы не устанавливают. По периметру комнаты проводят трубу. Она будет играть роль обогревателя.

Всегда надо помнить, что пар выходит под давлением 170 кг/м2. Его температура 150 0С, скорость движения 30 м/с. При некачественном соединении труб произойдёт разрыв магистрали, который будет сопровождаться мощным потоком пара. Перед началом работы необходимо сделать опрессовку системы, чтобы выявить места прохождения воздуха из труб.

С чего начинают монтаж системы отопления? Сначала всю схему переносят на лист бумаги. На чертеже указывают место расположения всех элементов системы, протяжённость трубопровода по отдельным участкам.

  1. Устанавливают котёл. Для печи на дровах необходимо оборудовать отдельную площадку. Стены защищают от высокой температуры асбестовыми листами. Печь располагают вдали от предметов интерьера. Газовый котёл укрепляют на стене. Для отопительных агрегатов обустраивают дымоход. Он должен выходить из печи под углом, чтобы увеличить тягу.
  2. Устанавливают радиаторы, если это необходимо. Их укрепляют к стене на кронштейнах. Расстояние от пола 10 см, от подоконника 10 см, от стены 5 см.
  3. К радиаторам подводят трубы соответствующего диаметра. Чтобы создать наклон, трубу поднимают: 0,5 см на 1 м по направлению к котлу. Для соединения используют фитинги. Поочерёдно подключают все обогревательные приборы.
  4. Из последнего радиатора выводят трубу: устанавливают петлю. Необходимо сделать конденсатопровода наклон к котлу 0,5 см/м.
  5. Магистраль замыкают: трубы соединяют с котлом.
  6. Если используется котёл высокой мощности, то рекомендуют установить расширительный бак для отвода лишнего пара. Бак устанавливают на чердаке. К нему ведёт паропровод из котла и нисходит труба к радиатору.

Чтобы иметь возможность снять радиатор, не затрагивая основную магистраль. С боковых сторон в нижних углах устанавливают байпасы и шаровые краны. Если возникнет необходимость поменять или отремонтировать прибор, то краны перекрывают доступ пара, радиатор остывает: он готов к ремонтным работам.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

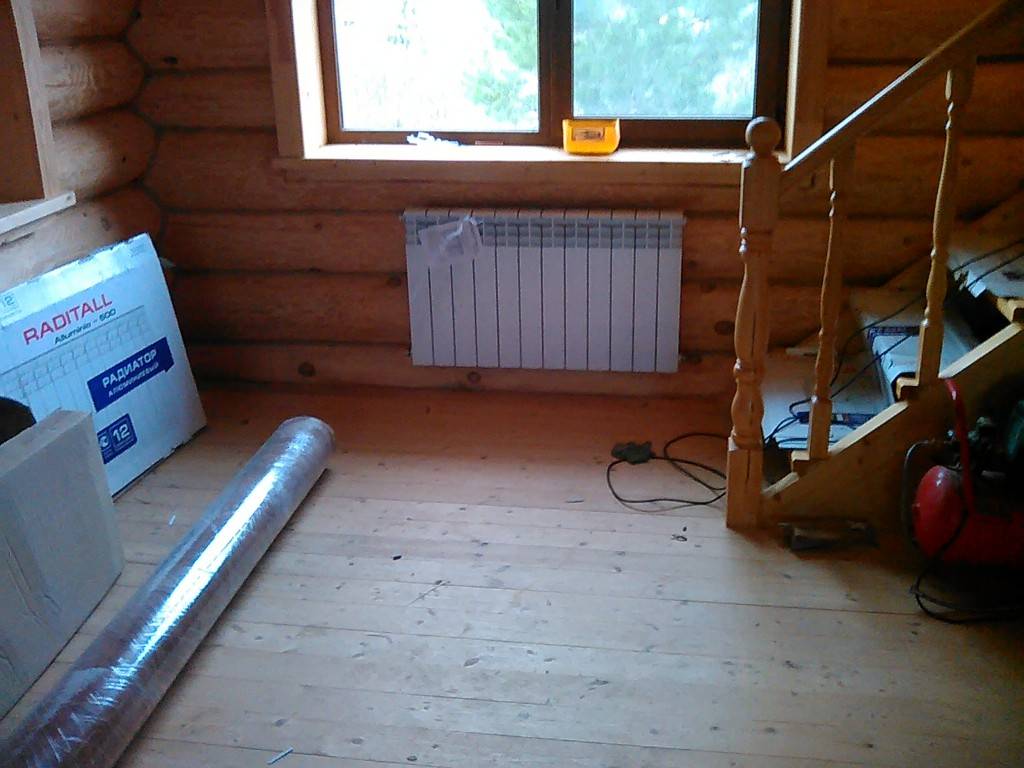

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Новый подход к решению задач по отоплению

Современное решение проблемы отопления на даче с периодическим проживанием – это термокамин с водяным контуром. Он не только позволит сделать романтичными вечера у живого огня, но и прекрасно обогревает дом площадью до 100 кв. м. Радоваться водяному отоплению на даче с его помощью будет от чего – котел считается не только надежным и практичным, но и придает изысканность интерьеру дачного дома.

Термокамин по сути – это твердотопливный котел. Но его нижняя часть оформлена, как камин. Его двойные стенки изготовлены из стали толщиной в 6 мм, в пространстве между которых и находится водяной контур (его еще называют «водяной рубашкой»), заполненный водой. По трубам системы отопления горячая вода, нагретая камином, распространяется по всем комнатам.

Видео описание

В следующем видео смотрите, стоит ли переходить на электрическое отопление загородного дома, варианты и цены:

Газовое отопление

Голубое топливо для населения отпускается по самой низкой стоимости среди всех источников тепла, этим объясняется его популярность при наличии центральной магистрали. К дополнительным плюсам следует отнести высокий уровень отдачи от вложений и равномерность обогрева всего домовладения.

Среди минусов стоит отметить:

  • Внушительные стартовые вложения, необходимые на установку котла и проведения коммуникаций.
  • При отсутствии централизованного газопровода потребуется использовать собственное хранилище, что увеличит стартовые и текущие расходы, а также стоимость кубометра топлива.
  • Газ взрывоопасен, это обязывает обеспечить соответствующие условия монтажа и эксплуатации системы.

Учитывая дешевизну топлива, газовое отопление обладает самой быстрой окупаемостью.


Комплект системы газового отопления Источник propervouralsk.ru

Воздушное отопление

Система отопления где теплоносителем является воздух, и это позволяет системе быть не только системой отопления но и совмещать в себе такие возможности как вентиляция, увлажнение, охлаждение и очистка воздуха.

Источником тепла для такой системы может служить электричество, водонагревательный котел любого типа, тепловой насос воздух-воздух.
