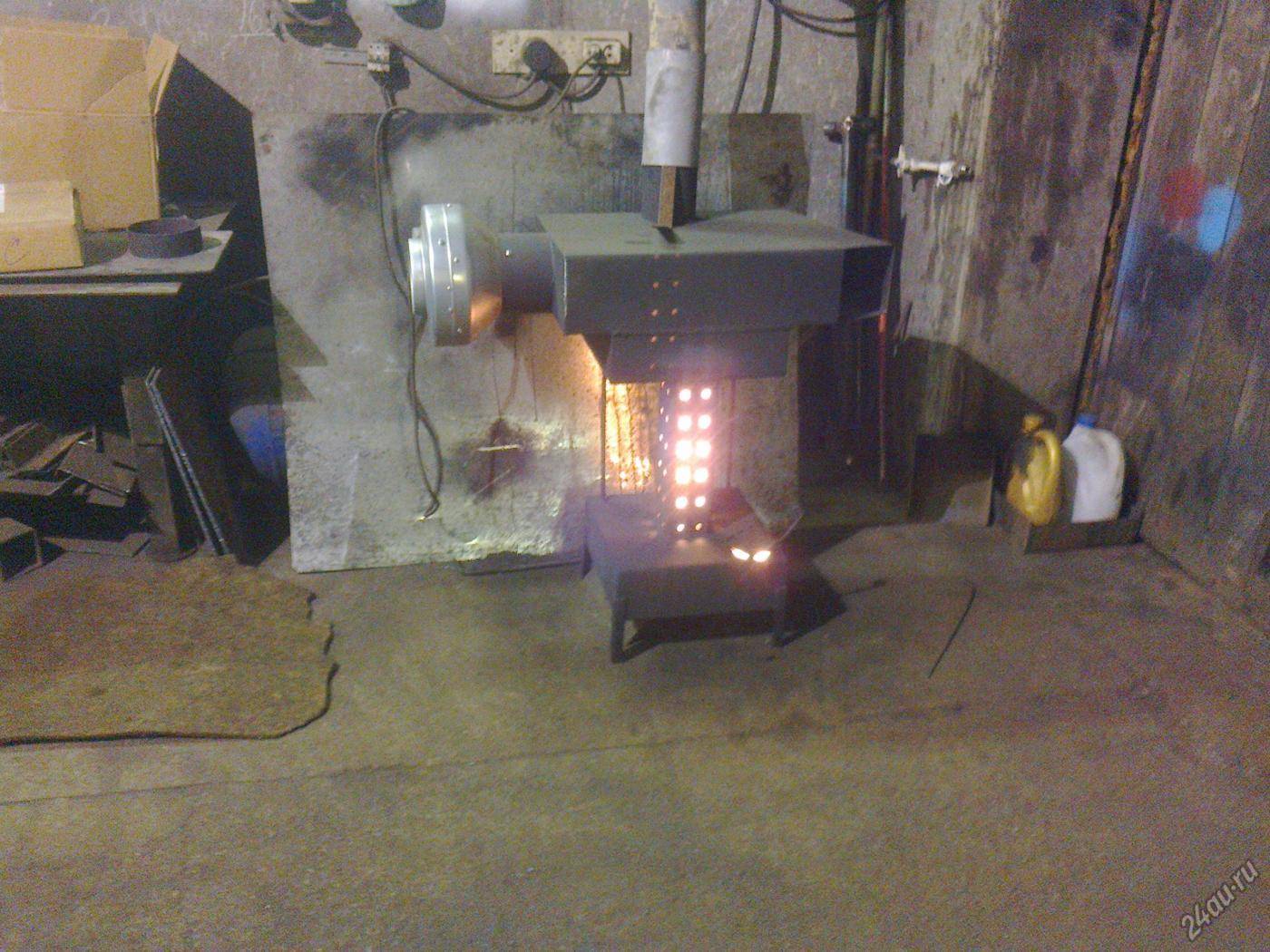

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

В помещении, где постоянно находятся люди, применять такой печь не рекомендуется

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом

Обзор моделей и их стоимость

Мы подготовили обзор наиболее популярных отопительных печей, топливом для которых служит отработанное масло. Все устройства производят серийно, поэтому, выбирая ту или иную модель, вы получите аппарат с заявленными производителем характеристиками.

СтавРос 5-30 квт

Он оснащен форсункой с наддувом воздуха, общее потребление электроэнергии составляет 300 Вт/ч.

Расход топлива, в зависимости от режима работы, составляет 0,5–3 л/ч.

Аппарат полностью автоматизирован, поэтому самостоятельно регулирует режим горелки с учетом температуры в помещении и даже дневного и ночного времени.

Печь доступна в двух исполнениях:

максимально автоматизированная;
с минимальной автоматизацией.

Весит отопительный прибор 79 кг, а его стоимость зависит от комплектации, за модель с минимумом электроники просят 50 тысяч рублей, однако многие функции будут недоступны, полностью автоматизированное устройство обойдется в 65 тысяч рублей.

ТеплоТерм Гром 20 кВт

Эта тепловая пушка предназначена для обогрева помещений площадью 150–300 м2. Аппарат оснащен экономичной форсункой, наддув которой обеспечивает встроенный электрический вентилятор, он же обеспечивает циркуляцию воздуха в помещении.

Печь разжигают вручную, однако затем автоматика контролирует горение, поэтому когда факел гаснет, прекращается подача топлива, это защищает от перелива отработки.

Также автоматика отслеживает температуру в помещении и переводит горелку в режим максимальной или минимальной мощности.

После отключения питания (печь потребляет 200 Вт электроэнергии) включается блокировка, поэтому после появления электропитания не происходит автоматического возобновления подачи топлива. Весит тепловая пушка 80 кг, а ее средняя стоимость составляет 89 тысяч рублей.

Svarga-2

Эта печь является классической буржуйкой, поэтому отличается максимальной простотой, а мощность регулируют, меняя размер вентиляционной щели, образованной заливным отверстием и его крышкой.

Производитель не указал мощность отопительного прибора, но из опыта известно, что такая буржуйка выдает 3–8 кВт тепловой энергии и ее хватает для отопления гаража площадью 30–80 м2.

Преимуществами аппарата являются невысокая стоимость (14 тысяч рублей) и независимость от электроэнергии.

Поэтому применять такие отопительные устройства можно лишь там, где есть возможность хотя бы пару раз в день открывать форточку и тщательно проветривать помещение. Разжигают печку и доливают топливо вручную, никакой автоматизации не предусмотрено. Расход топлива зависит от режима работы и составляет 0,3–1,5 л/ч.

ПОЛАРУС Р11М 80

Эта2

Она оснащена двумя вентиляторами, один обеспечивает работу испарителя, подавая воздух в камеру сгорания, второй создает поток воздуха, необходимый для теплообмена и продвижения воздуха по территории помещения.

Общее потребление электроэнергии 200 Вт, а потребление топлива составляет 1–8 л/ч. Весит такая печь 120 кг, а просят за нее в среднем 80 тысяч рублей.

В отопительном приборе реализован ручной розжиг и механическая регулировка мощности, однако в случае срыва факела происходит отключение наддувного вентилятора.

Регулировка уровня топлива в камере сгорания происходит с помощью системы сообщающихся сосудов, причем в наружном сосуде установлен емкостной датчик.

Как только уровень топлива поднимается до оптимального, датчик срабатывает и клапан прерывает подачу отработки, а после снижения уровня до определенного значения подача возобновляется.

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Тонкости процесса создания котла на отработке своими руками

Важнейшей составляющей процесса сгорания топлива является предварительный разогрев отработки. Это даст возможность тяжелому веществу окислиться на легкие составляющие. Добиться такого результата можно с помощью создания толстостенной раскаленной чаши из металла, куда отработка будет подаваться каплями.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащается крыльчаткой, благодаря которой осуществляется завихрение потока, что способствует длительному пребыванию в камере сгорания масляно-воздушной смеси. Только в этом случае топливо сгорит полностью.

Для осуществления процесса нагрева испарительной чаши в нее следует поместить фитиль, пропитанный горючим. Далее добавляется немного солярки или бензина и выполняется поджиг. Когда металл раскаливается до нужной температуры, происходит подача масла. Этот процесс является простым, но очень опасным

Поэтому важно правильно организовать поступление вещества в форсунку для котла на отработанном масле

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания

Если масло будет поступать струйно, топливо не будет успевать сгорать. В результате образовываются токсические компоненты, опасные для здоровья человека. Для осуществления эффективного горения без дыма следует организовать капельную подачу топлива. Для этого применяется шланг, на одном конце которого устанавливается фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесиком-регулятором. Элемент закрепляется на штуцере. Масло из капельницы направляется в воронку, которая соединена с трубой. Она подает топливо в чашу сгорания.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
длина горелки должна быть больше значения ее диаметра;
оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

чертеж;
сварочный аппарат и электроды;
болгарка, отрезные круги для металла, напильник, наждачная бумага;
стальные уголки или арматура;
набор сверл и дрель;
стальные листы толщиной 4 и 6 мм;
трубы для дымохода и горелки;
молоток;
рулетка и уровень.

Подготовка и сборка печи (чертеж)

Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
Производим сборку верхнего резервуара (привариваем стенки к донышку).
Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
Проверяем размеры деталей. Монтируем уплотнительное кольцо.
Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

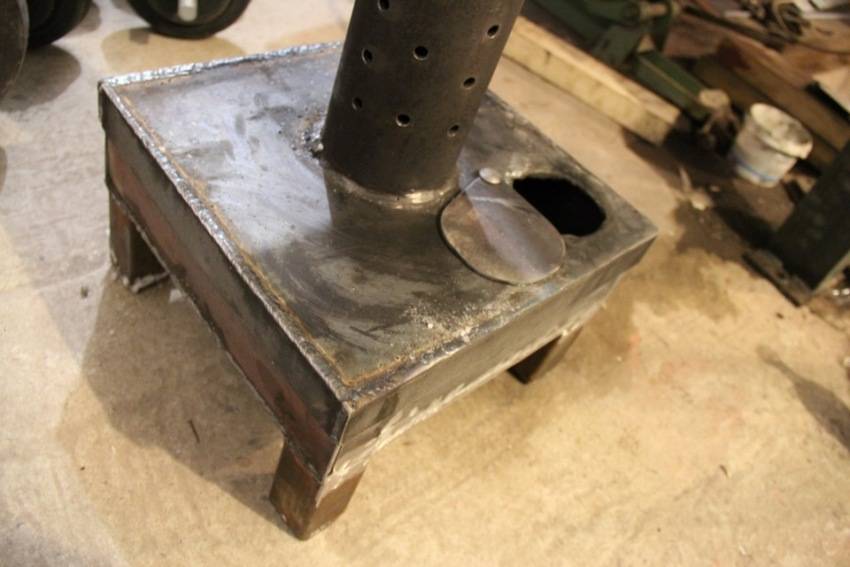

Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
В верхнем баке устанавливаем перегородку.
Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Порядок сооружения устройства своими руками

Масляные агрегаты на отработке с водяной рубашкой можно изготовить самостоятельно. Для сооружения конструкции используется газовый баллон. Детали фиксируются с помощью обычной дуговой сварки. Ниже описан порядок изготовления устройства в пять этапов, но сначала рекомендуется внимательно изучить чертеж печи на отработке с водяным контуром.

Потребуются следующие материалы и инструменты:

газовый баллон на 50 л;
металлические листы;
трубы для дымохода (толщина стенок 2-3 мм);
трубы для горелки;
сварочный аппарат;
рулетка;
уровень;
болгарка;
дрель.

Алгоритм выполнения работы:

Этап 1. Привариваем к корпусу будущей печи ножки, изготовленные из любого подходящего металла. Их длина составляет 20-30 см.

Этап 2. Устанавливаем корпус.

Этап 3. Болгаркой вырезаем отверстия, начиная в 10 см от конструкции и заканчивая в 50 см от пола.

Этап 4. Сверлим проем для радиатора и свариваем части трубы и агрегата.

Этот прибор, как правило, устанавливается ближе к выходу.

Варианты масла для котлов на отработанном масле

Для данных котлов можно применять любой тип отработанного масла. Подходящим считается не только машинное, но и амортизационное, трансформаторное, трансмиссионное, моторное, гидравлическое, рапсовое, растительное и другие виды. Главным требованием к топливу является отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов. Машинное масло является наиболее дешевым и доступным вариантом. Его в достаточном количестве можно приобрести на любом СТО.

Для котлов можно применять любой тип отработанного масла

Котел на дизельном топливе характеризуется максимальным КПД. К нему можно добавлять масляные вещества, которые будут выступать в роли катализатора, что способствует хорошему процессу горения. Это могут быть мазут, керосин, средство для розжига мангалов.

Категорически запрещается использовать для котлов на отработке в качестве топлива спирт, бензин и другие легковоспламеняющиеся вещества.

Выбор конструкции печи

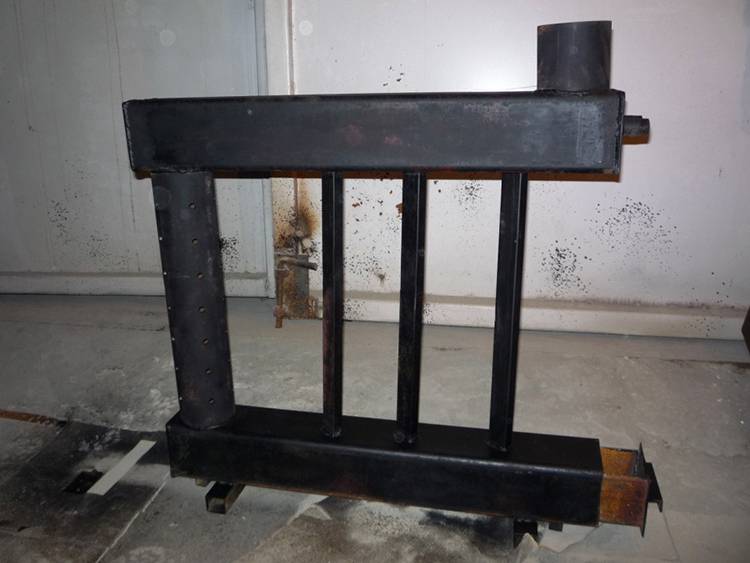

Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.

Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.

Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.

Чертеж печи на отработке

Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.

Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.

В трубе идут процессы перемешивания веществ и пиролиза.

Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.

Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.

Готовая печка на отработке

Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.

Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.

Три четверти энергии, которую можно свободно использовать и которая «не нужна» печке, излучается в верхней части перфорированного сжигателя.

Поэтому именно здесь советуется устанавливать змеевик, или водяную рубашку. А воздух для горения сможет продолжать поступать через зазор между корпусом и рубашкой.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту

Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур

При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

необходимость предварительной очистки отработки от механических загрязнителей;
разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

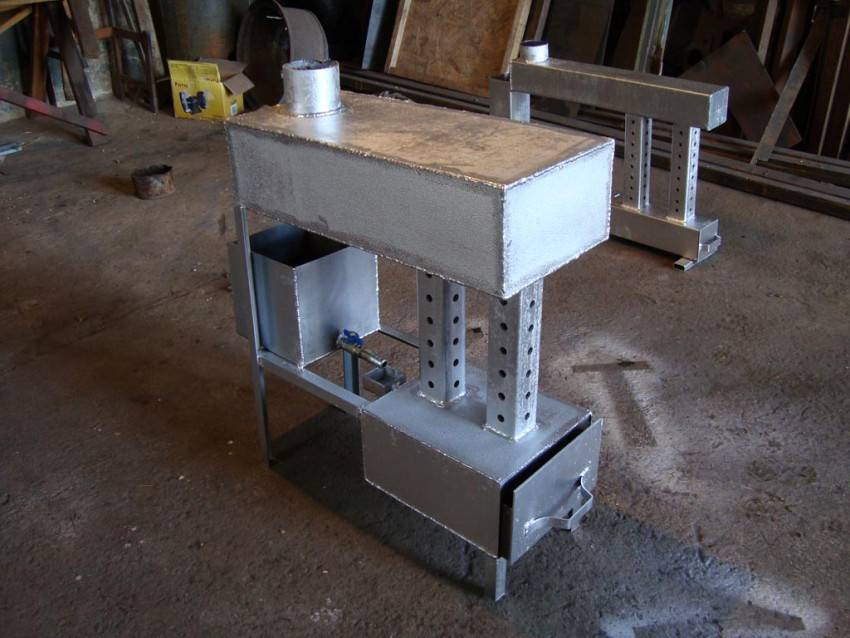

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть. Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Одноконтурный или двухконтурный

Одноконтурные водогрейные котлы (когда нагретый теплоноситель используется только для обогрева помещения) применяются также для снабжения технической горячей водой, например, для промышленных или санитарно-бытовых целей или в тепличных хозяйствах.

Что касается индивидуальных домов, более целесообразной считается установка двухконтурного водогрейного оборудования в коттеджах и частных домах для системы отопления всего дома и получения воды для санитарно-бытовых целей. Если дом оборудован таким котлом, то обычно отдельно бойлер уже не подключают за ненадобностью. Теплообменник встраивается в тело котла, и нагревание происходит за счет котловой воды.
