Пеллетный камин с водяным контуром – принцип работы, преимущества и недостатки, монтаж и установка

Кирпичные печи с водяным контуром

Более сложной процедурой считается оборудование кирпичных печек теплообменником. Наилучшим вариантом является закладка теплообменника в полость топочной камеры после возведения фундамента и первого кирпичного ряда стен топки.

Второй вариант переделки печки предполагает установку двух водогрейных баков, соединенных двумя рядами труб. Емкости монтировались в полость между огнеупорной кладкой топки и наружным облицовочным слоем или кирпичным экраном.

Для обустройства в печке водогрейного теплообменника можно использовать обычные чугунные радиаторы. Их вывешивают на опорах без контакта с шамотной кладкой. Вода в таком контуре греется даже быстрее, чем закладка камней в корзине, а благодаря огромной массе кирпичной кладки тепла оказывается достаточно, чтобы основательно прогреть и просушить помещение бани после завершения парильных процедур.

Особенности конструкции и принцип действия

Камин с водяным контуром представляет собой комбинацию твердотопливного или газового устройства с традиционным декоративным очагом. Устанавливать подобные конструкции можно в любом жилом помещении, например, в столовой или гостиной, т.к. их внешний вид прекрасно впишется в интерьер.

Главное отличие водяного камина — работа на систему отопления. С его помощью можно обогреть не только комнату, в которой он установлен, но и все здание. Внутри устройства установлена водяная рубашка, объемом в среднем 40 л, подключаемая к общей СО. Наличие воздушных каналов позволяет поддерживать процесс горения за счет попадания через них кислорода. Во время горения дров или углей в топке камина, вода подогревается и передается по всем подключенным трубам и радиаторам. В некоторых моделях теплоноситель поступает в систему водоснабжения, обеспечивая хозяев дома горячей водой для бытовых нужд.

Печь-камин с водяным контуром может комплектоваться дополнительными элементами, например нагнетающим насосом. С его помощью происходит надежная циркуляция воды, что обеспечивает поддержание оптимальной температуры теплоносителя.

Обязательным является наличие расширительного бачка. Его установка проводится в зависимости от типа конструкции камина. В открытых системах емкость монтируется в самой высокой точке дома, в закрытых — в любом удобном месте.

Для изготовления корпуса водяного камина используется котельная сталь толщиной 4-5 мм или чугун 8 мм. Снаружи устройство покрывается огнеупорной краской для придания ему красивого внешнего вида. Изнутри топка обкладывается жаропрочной плиткой.

Как выглядит камин с водяной рубашкой

Отдельного внимания заслуживает пеллетный камин с водяной рубашкой. Работает он не на дровах, а на специальных гранулах — пеллетах, которые значительно увеличивают производительность отопительного прибора. В подобных устройствах процесс подачи топлива наполовину автоматизирован. Пеллеты загружаются в бункер, а оттуда поступают в топку. Все происходит автоматически, а пользователю необходимо лишь прослеживать заполняемость бункера и вычищать золу из топки.

Как сделать камин своими руками: пошаговая инструкция

Для выполнения работ используют следующий алгоритм:

  • Если нет надежного основания из железобетонной плиты, понадобится прочный фундамент. Роют яму глубиной до 70-80 см. Ее ширина должна получиться больше контура камина на 15-20 сантиметров во все стороны.
  • Высоту стенок опалубки сделайте на 50-70 мм ниже уровня верхнего слоя напольного покрытия. Ее заполняют раствором песка и цемента (пропорция 3 к 1 соответственно). Закрытый полимерной пенкой фундамент высохнет за10-12 дней.
  • Его закрывают двойным слоем рубероида. Далее – начинают кладку. В первом слое кирпичи устанавливают вертикально. Следующие части создают в соответствии с выбранной «порядовкой».

Виды каминных топок

Каминные топки можно разделить на виды в зависимости от материала, из которого они сделаны (металл, керамика, кирпич), количества фасада (один или два), формы (радиальной, призматической, угловой, туннельной, классической) , тепловой мощности, а также типа корпуса – закрытые или открытые.

Камин с закрытой топкой

Классическим видом является очаг с открытой топкой, т.е. без заслонки, закрывающей огонь. Как правило, этот вид устанавливается в доме с декоративной целью, поскольку его КПД составляет 30%. Камин с открытой топкой обычно выполнен из ровного шамотного кирпича, чугуна или стали, а особенности его конструкции не позволяют проникать дыму в помещение. Основными недостатками такого типа являются низкая теплоотдача и параметры безопасности, необходим периодический ремонт и постоянный присмотр.

Камин с закрытой топкой и стеклянной дверцей

Камин с закрытой топкой оснащен стеклянной дверцей, защищающей от пламени. Дверца может открываться привычным образом, или подниматься вверх под облицовку печи с помощью специального механизма, делая ее открытой. КПД такого вида составляет 80%, он отличается разнообразием моделей, а также  более высоким сроком эксплуатации, чем очаг открытого типа. Высокий КПД означает меньший расход топлива. Помимо этого, камин с закрытой топкой имеет высокие показатели пожарной безопасности, а пепел попадает в зольник, не разлетаясь по комнате. Существуют и некоторые недостатки:

  • сложность монтажа, связанная с этим более высокая стоимость
  • закрывающий топку стеклянный заслон придется постоянно чистить, если это бюджетная модель без функции самоочистки
  • монтаж закрытой топки нуждается в камине внушительных размеров, что может составлять некоторые неудобства с его размещением
  • если отсутствуют шпайхеры (теплонакопители), тепло от камина будет исходить только в то время, пока горят дрова
  • закрытый тип топки может обеспечить отопление сразу нескольких помещений. Для этого он должен быть оборудован воздуховодами и конвекционным кожухом. При этом отопительный эффект будет распространяться на смежные комнаты, естественное отопление камина может прогреть до четырех небольших помещений.

Камин с закрытой топкой и воздушным отоплением

Камин с закрытой топкой делится на два вида:

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

  • Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
  • Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
  • Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
  • Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
  • ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
  • Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Достоинства и недостатки

Пеллетный вариант камина, как и любое устройство, в своей работе показывает положительные и отрицательные качества. Отрицательные качества присущи любой конструкции, поэтому их наличие не говорит о неудачной разработке. Каждый пользователь выбирает для себя те качества, которые его прельщают и то, чем он может пожертвовать. Достоинства и недостатки камина можно выделить в группы.

Достоинства:

  • Время между заправками напрямую зависит от объема бункера и от режима работы горелки. Так или иначе, автономная работа камина возможна на протяжении суток. Это средний показатель, так как более дорогие модели могут работать без дозаправки до двух суток.
  • Работа контроллера не только позволяет поддерживать определенную температуру, но и регулирует режимы в нестандартных ситуациях. Любой сбой приведет к отключению камина для обеспечения пожаробезопасности. Современные технологии позволяют осуществлять автоматическое управление камином, в зависимости от погоды на улице.
  • Горение с подачей кислорода происходит намного интенсивнее и качественнее. От этого зависит не только показатель теплоотдачи, но и количество продуктов сгорания. Летучие элементы выводятся с помощью специального дымоотвода, а зола собирается в специальном зольнике. По сравнению с дровяным камином, пеллетный оставляет в качестве продукта очень маленькое количество золы.
  • Камин без контура может нагреть до 300 м2 площади помещения. Наличие контура площадь не увеличит, но зато есть возможность монтажа полноценного отопления для дома из нескольких комнат.
  • Пеллетный аппарат, кроме подводки дымохода, не предъявляет больше никаких требований к месту установки, так как является экологически безопасным устройством.

Современный вид экологичного топлива

Недостатки:

  • Основным недостатком является цена, которая гораздо выше, чем на другие альтернативные источники тепла.
  • Кроме специально подготовленных гранул, к пеллетному камину не подходит ни один вид топлива.
  • Работа камина сопряжена с множеством подвижных деталей. Они создают характерный шум. Кроме того, за ними нужен периодический уход в виде диагностики и мелкого ремонта.
  • Необходимо монтировать дымоход.

Водогрейная модель камина

Немного другая технология работы камина отличает устройство с подведенными к нему отопительными трубами. Так конструкции превращается в одноконтурный котел, а система в целом становится автономным отопительным прибором с трубами, где циркулирует теплоноситель.

Эффективность подогрева в водогрейном камине выге благодаря увеличению мощности оборудования до 30 кВт

Главное правило функционирования водогрейного камина — это подключение подачи холодной воды и выход из камина уже горячей воды.

Мощность этих водогрейных каминов больше — достигает 30 кВт. Таким образом, эффективность подогрева становится выше, а значит, обеспечивает высокое качество отопления квартиры или дома.

Схема подключения водяного контура для системы отопления

Преимущества топлива

Проходя все этапы производства, данный вид топлива не только повышает свою плотность, но и снижает влажность до 8-12%. Последний показатель играет немаловажную роль в процессе горения. Топливо с низкой влажностью выделяет больше тепловой энергии, отсюда и высокий КПД. Происходит более полное сгорание с низким содержанием золы.

Для сравнения приведем количество выделяемого тепла при сгорании 1 тонны разных видов топлива.

  • 3500 кВт/ч — пеллеты;
  • 7000 кВт/ч — каменный уголь;
  • 2000 кВт/ч — дрова;
  • 10000 кВт/ч — газ и дизтопливо.

По сути, недорогие пеллеты лучше дров, но выделяют меньше тепла по сравнению с другими видами энергоносителей. Но тут вступает в дело цена.

Это интересно: Плитка для камина – характеристики, и рекомендации к выбору

Пеллетный камин с водяной рубашкой

Отдельную категорию каминов с водяным контуром составляют пеллетные. От остальных каминов их отличает конструкция и вид используемого топлива – древесных пеллет, топливных гранул небольшого размера. Пеллеты засыпаются в бункер значительного объёма и оттуда автоматически загружаются в топку камина в необходимом количестве, эффективность процесса горения и КПД теплогенератора повышается за счёт наличия надувного вентилятора.  Такая технология позволяет полностью автоматизировать процессы горения и минимизировать долю ручного труда. Запаса пеллет хватает на несколько суток, вручную приходится лишь периодически наполнять бункер и удалять золу из топливника. Существуют модели со встроенным топливным бункером, они компактны, но запаса редко хватает более чем на сутки при интенсивном горении. Но всё равно это намного дольше, чем одна загрузка дров.

В плюсах пеллетной печи-камина стабильные температурные условия, комфорт и лёгкость обслуживания. В минусах — более высокая стоимость как самого котла, так и топлива для него, необходимость найти место для довольно большого бункера, если он устанавливается отдельно.

Устройство пеллетного камина

Рассчитываем мощность

Для того чтобы котёл полностью соответствовал индивидуальным особенностям вашего дома, необходимо правильно рассчитать и выбрать подходящую мощность:

  1. Газовый, дровяной и пеллетный камин с водяным контуром выбирается исходя из индивидуальных параметров. Мощность рассчитывается согласно общей площади всех помещений вашего дома;
  2. Максимально допустимая мощность покупных моделей на сегодняшний день – это 20 Киловатт. Из них порядка десяти отдаётся на отапливание самого теплоносителя;
  3. Для того чтобы подогреть один радиатор, состоящий из семи отсеков, потребуется около 0,8-1 Киловатта энергии. Следовательно, топка мощность, которой составляет 8 Киловатт, способна прогревать воду в восьми радиаторах соответственно;

Пример подключения покупной модели Ангара Аква

Пример подключения покупной модели Ангара Аква

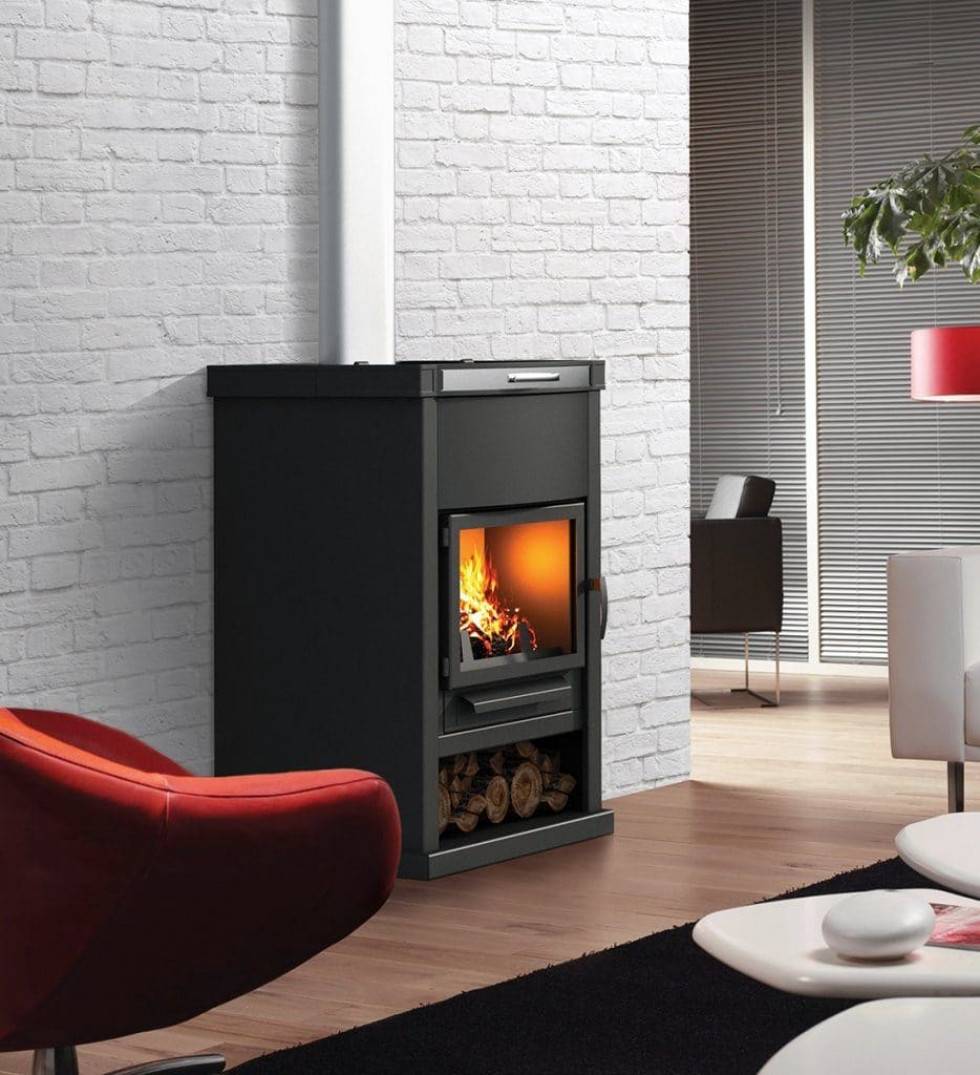

Небольшой пристенный очаг с закрытой топкой и вместительной дровницей

Небольшой пристенный очаг с закрытой топкой и вместительной дровницей

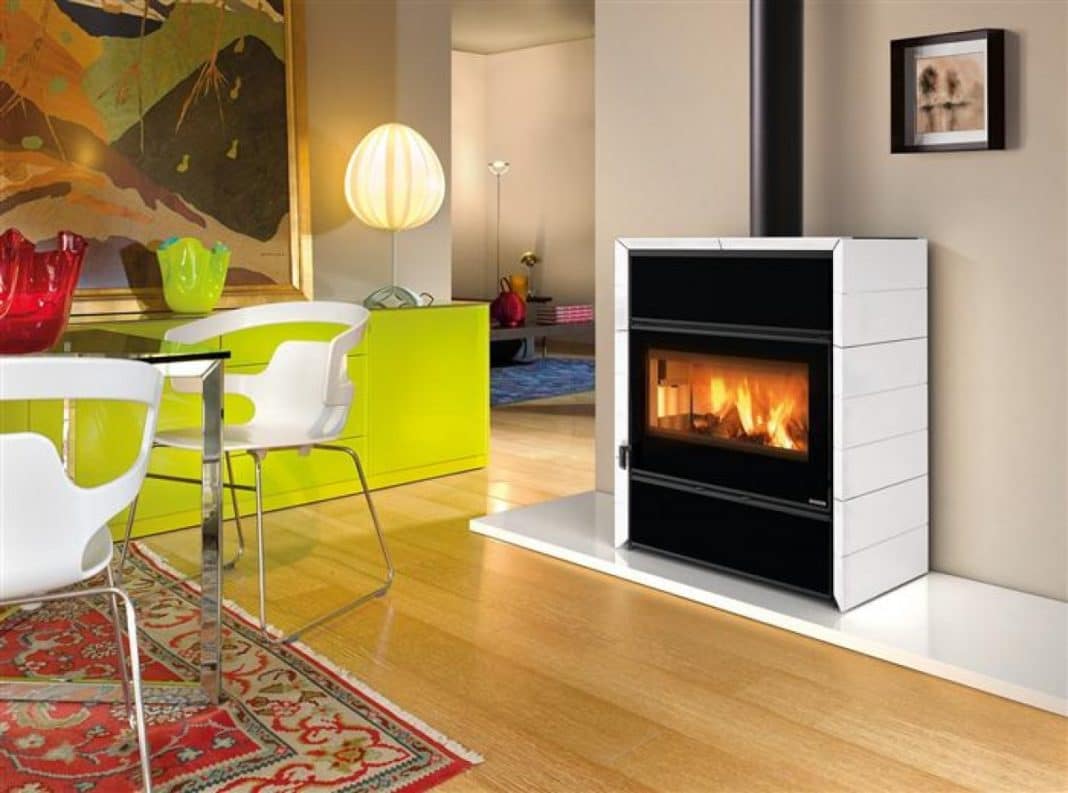

Комбинированная модель с варочной поверхностью: керамика и сталь

Комбинированная модель с варочной поверхностью: керамика и сталь

  1. Также оптимальную мощность можно рассчитать и следующим образом: если площадь одного помещения равна десяти квадратам, при высоте потолков в 2,6 метра, на его отапливание понадобится около 1 Киловатта энергии;
  2. Расход дров или другого топлива рассчитывается с учётом того, что один килограмм поленьев, выделяет 3-3,5 Киловатт тепла, при влажности дров до 18-20 процентов.

Просмотреть готовые модели отопительных котлов с водяной рубашкой вы можете из видео в этой статье.

Выгодная арифметика

Перед установкой пеллетного камина необходимо рассмотреть вопросы целесообразности и выгодности. Прежде всего не стоит забывать, что камин не является полноценным источником тепла. Однако в качестве дополнительного источника этот вид камина не подходит в силу своей высокой стоимости.

Показатели мощности камина лежат в пределах от 3 до 15 кВт. Теоретически, мощности 1 кВт достаточно, чтобы нагреть 10-15 м2 площади. Но увеличенный КПД, который доходит до отметки в 95%, увеличивает охват. Тем не менее существуют некоторые рекомендации по выбору камина или котла. До 100 м2 можно смело отапливать камином. С площадью от 100 до 300 м2 камин тоже справится, но тут на «арену» начинают выходить котлы, а показатели, свыше 300 м2 для каминов недоступны.

Мобильный аппарат для обогрева дома

Преимущества и недостатки

Преимущества:

  • легко встраивается в уже существующую систему отопления, а также способен в случае необходимости стать её полноценной заменой;
  • многофункционален: применяется в системах отопления и горячего водоснабжения, а также благодаря своей эстетической привлекательности, служит отличным украшением в доме;
  • может использоваться для отопления домов, площадью около 250 м²;
  • ввиду постоянного отвода тепла, металл топки не перегревается, следовательно термокамин долговечен;
  • благодаря закрытому типу топки, является пожаробезопасным камином, что позволяет устанавливать его дома в любом месте;
  • открытая система не требует подключения электроэнергии, поэтому является очень экономичной;
  • топливо для термокаминов является доступным и экологически безопасным;
  • в некоторых моделях предусмотрена возможность приготовления пищи.

Недостатки:

  • полное отсутствие автоматизации: растапливать камин и подкидывать в него топливо возможно только вручную;
  • довольно низкий КПД, который не позволяет без дополнительной отопительной системы хорошо обогреть в зимнее время дома в регионах с очень низким температурным режимом.

При подведении результатов некоторых экономических расчётов следует, что установка каминов с водяным контуром в сравнении, к примеру, с установкой электрического котла той же мощности, обходится довольно дорого. Окупится такая разница в стоимости в лучшем случае в течение пяти лет, и то при условии постоянного проживания в доме.

Обычно дома, которые строятся для периодического проживания в них, имеют небольшие площади и обогревается в них зачастую лишь первый этаж. Установка в таких домах водяных каминов абсолютно нецелесообразна. Таким образом, выбор водяного камина оправдывает себя при установке его в качестве резервного источника отопления домов больших площадей и при ограничении до 3 кВт мощности электроэнергии.

Параллельное использование термокамина с основным электро- или газовым котлом убережёт от полного отключения отопления в случаях каких-либо неисправностей с тем или другим отопительным устройством, а также позволит сэкономить более 35% топлива.

Альтернативный вариант отопления бани

Не всегда конструкция печки в парилке бани позволяет провести переоборудование с установкой дополнительного водогрейного теплообменника. В такой ситуации обогрев и отопление банного помещения обеспечивается дополнительной буржуйкой.

Например, возможным вариантом будет тот же «Булериан» с жидкостным теплообменником, который придется топить дровами, так же, как и печку в парилке.

Для зимнего обогрева более удачным вариантом будет масляная печь с водогрейным контуром. Одна заправка топливом обеспечит надежное отопление в течение 7-8 часов, пока гости и хозяева парятся в баньке. Такие печки устанавливают в подсобном помещении, чтобы избежать запаха и дыма.

Выбор камина на пеллетах для отопления каркасного дома

Выбирая котел на пеллетах я ужасался их внешним видом — подобное чудовище надо ставить в отдельное помещение и пускать с экскурсией туда людей, которых надо напугать. Совершенно не хотелось иметь отдельное тех помещение: дом у нас не большой. Хотелось иметь камин с живым огнем. Так чтобы вечером потушить в гостиной свет и сидя на диване пить горячее вино, и смотреть на отблески огня на стенах, краем глаза видя сугробы и заснеженные хвойники за окном.

Выход был найден — камин на пеллетах с водяным контуром — аквакамин. Модель так же сразу же выбрал — Laminox ESTER IDRO 15 «всё в одном»:

— предохранительный клапан — расширительный бак — циркуляционный насос — автоматический воздухоотводчик

Мощности 15 кВт по моим расчетам хватало на дом. Но после звонка на фирму, которая эксклюзивно поставляет итальянцев и занимается подключением и обслуживанием аквакаминов, мой выбор окончательно сформировался: LAMINOX ELISA PHANTOM IDRO 16 — плоский аквакамин бордового цвета с вертикальным выпуском.

Ну и могу сейчас сказать — выбор был правильным. Аквакамин работает тихо — монотонное шуршание вентилятора. Шнеков подачи пеллет вообще не слышно.

Дымоход 8 см — я заказал сэндвич 10 см, крашенный в коричневый цвет — вписывается в будущий интерьер. Труба на крыше не дымит и никак себя не выдает. Иногда с порывом ветра можно уловить сладковатый аромат — так пахнет хороший итальянский ликер.

Ночью вижу о окнах первого этажа отблески пламени — пока дом сушится и доделывается, аквакамин работает круглосуточно. Расход пеллет (купил для пробы 2 тонны) на сутки один мешок 15 кг. В дальнейшем будет потреблять меньше.

Управление аквакамином автоматическое. 5 кнопок и меню. Можно установить мощность горения и температуру в помещении, которую аквакамин будет поддерживать.

Единственное неудобство: бункер аквакамина для пеллет на 15 кг. То есть приходится раз в день подсыпать пеллеты. Поэтому не смотря на то что к аквакамину можно подключить интернет-модуль для дистанционного управления отоплением (например находясь в Тайланде за несколько дней до приезда установить температуру в доме 23-24 градуса), данную задачу не удастся реализовать ввиду ограниченной вместимости бункера.

Можно что-то придумать с установкой внешнего бункера и увеличить объем до 200-300 кг, но это будет не красиво. Поэтому тут: — или красота и эстетика — или практичность

Мы выбрали красоту и эстетику.

Различие гранулированных каминов по форме

Исходя из формы, рассматриваемые агрегаты разделяют на следующие виды:

  • отдельные;
  • встроенные.

Камин на пеллетах, который устанавливается отдельно, имеет свой корпус, не требующий отделки. Кожух выполнен двойным, из качественного металла. Для улучшения тепловой инертности и безопасности конструкции, внешнюю сторону закрывают керамической плиткой.

Вверху камина находится отдельная ёмкость, где размещают пеллетные гранулы. Их объём обязан обеспечить стабильную работу в течение 8-24. Период будет зависеть от настроенного режима сжигания.

Камин, подразумевающий встраивание в стену, после монтажа полностью похож на твердотопливную топку. Наружный корпус отсутствует. Очаг располагается в особой нише. Поверхность извне облицовывается плиткой.

Объёмный резервуар для хранения пеллет, рассчитан на обогрев в течение 48 часов. Его монтируют в другом, смежном помещении либо внутри печной облицовки. Ниша для топливного хранения производит и сбор золы.

Шнековый механизм подачи пеллет

Эта классификация – основное различие каминов на пеллетах. Топливная подача производится шнековым приводом, подключённым к электрической сети. Производятся и модификации с предусмотренной возможностью вращения шнека собственноручно. Помимо резервуара для топливного хранения, установлена особая ёмкость, где скапливается зола. Хотя зольную нишу можно очистить лишь руками. Пеллетные гранулы сжигаются почти без остатка. Оставляют значительно меньше золы, если сравнивать с поленьями. Из-за этого большой объём зольной ниши не требует каждодневного обслуживания. Можно заглядывать туда один раз в неделю, если отопление используется каждый день.
