Как сделать теплый пол в каркасном доме, какой вариант выбрать

Устройство теплого пола на сваях

Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.

Теплый пол в каркасном доме по СНиП. Построй Себе Дом.

Watch this video on YouTube

Водяной

Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.

Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:

  • ровной основы;
  • гидроизоляции;
  • демпферной ленты;
  • полистирольных плит с пазами;
  • специальных алюминиевых отражателей;
  • трубопровода;
  • второго слоя гидроизоляции;
  • листов ГВЛ;
  • напольного покрытия.

Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.

Кабельные маты

Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.

Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.

Виды утеплителей

Кроме того, определить, какой влагостойкостью должен обладать материал. От этого зависит, будет ли нужна дополнительная гидроизоляция. Материалов для теплоизоляции пола много, рассмотрим наиболее распространенные и доступные из них, рассмотрим характеристики и особенности применения для утепления полов каркасных домов:

Не пропустите: Как утеплить откосы внутри дома: как лучше отделать пластиковые окна своими руками, как штукатурить и грунтовать, чем оклеить сверху?

Каменная вата

  • Материал экологичный – получен из расплавленного базальта.
  • Сами волокна не впитывают воду, но из-за пористой структуры материала требуется обязательная гидроизоляция.
  • Допускается укладка на несплошную обрешетку.
  • Теплоизоляционные свойства очень хорошие.
  • Благодаря рыхлой структуре плотно заполняет пространство между лаг.
  • Дополнительно дает звукоизоляционный эффект.
  • Средняя цена.

Пенополистирол

  • Экструдированный пенополистирол — экологичный материал.
  • Очень хорошая теплоизоляция.
  • Плиты хорошо стыкуются между собой.
  • Допускается укладка материала на несплошную обрешетку.
  • Легко режется и монтируется.
  • Абсолютно не впитывает влагу и не пропускает пар. При плотном монтаже можно обойтись без пароизоляции.
  • Не удобен для грызунов.
  • Современный пенополистирол изготавливается с противопожарными добавками, поэтому не горит, но, под воздействием внешнего источника огня может плавиться с интенсивным выделением ядовитых веществ.
  • Сравнительно высокая цена.

Керамзит

  • Материал экологичный – его изготавливают из глины.
  • Не впитывает влагу, но может ее конденсировать.
  • Негорючий материал, что повышает безопасность постройки.
  • Между гранулами керамзита остается пространство, что может служить убежищем грызунам.
  • Требуется обязательная ветрозащита и парозащита.
  • Самая слабая степень теплоизоляции из описываемых материалов.
  • Низкая стоимость.
  • Керамзит применяют, если в доме будет укладываться сухая стяжка.

Выполняем монтаж утеплителя

Укладка минеральной ваты между лагами для утепления пола

Утепление полов и стен в каркасном доме выполняется чаще всего минеральной ватой, но и при использовании перечисленных выше утепляющих материалов технология отличается очень незначительно.

  1. Подготовка силовой конструкции. Полы в каркасном доме укладываются на прочную конструкцию, образованную лагами достаточного сечения, устанавливаемыми в один или в два слоя. Необходимая толщина бруска вычисляется по специальным таблицам в зависимости от размеров перекрываемого пространства и требуемой нагрузки. В том и в другом случае обязательно производится обработка древесины защитными препаратами. При выборе сечения лаг необходимо учитывать, что толщина утепляющего слоя должна быть не менее 200 мм. Эти работы могут быть выполнены своими руками, а последовательность их выполнения показана на видео.

  1. Изготовление чернового пола:
    • На установленные лаги закрепляется каркас из досок или фанеры, который будет служить основанием для заполняемого минеральной ватой или другим вида утеплителя пространства между лагами. Далее на подготовленный каркас монтируется слой гидроизоляции, препятствующий намоканию утеплителя.
    • К выбору гидроизолирующих мембран следует относиться очень внимательно, потому как свидетельствуют отзывы, очень часто мембраны неизвестных производителей разрушаются после нескольких лет эксплуатации. После тщательной герметизации швов внутри образовавшегося между лагами короба заполняется слоем утеплителя, толщина которого зависит от коэффициента теплопроводности укладываемого материала и расчетной теплостойкости пола.
    • При работе с минеральной ватой ширина плиты утеплителя увеличивается на 2-3 см, а толщина — на 1-1,5 см относительно расстояния между лагами, чтобы обеспечить отсутствие зазоров и пустот. Над уложенной ватой в обязательном порядке устраивается пароизоляция, которую правильно будет сделать не из обыкновенной полиэтиленовой пленки, как считают некоторые горе мастера, а с использованием специальной пароизолирующей мембраны, позволяющей дышать не только утеплителю, но и спрятанным под ней деревянным конструкциям.
    • Как свидетельствуют отзывы, технология использования двух специализированных мембран при работе с минераловатными утеплителями и деревянными конструкциями гарантирует на только высокие эксплуатационные качества, но и наиболее длительный срок службы. Плиты из пенополистирола или полиуретана укладываются аналогично минеральным, с той лишь разницей, что припуски на плотную посадку значительно меньше.
    • Все работы по устройству чернового пола можно выполнить своими руками имея в своем арсенале минимальный набор инструмента, просмотрев видео и составив для себя пошаговую инструкцию о порядке выполнения работ;

https://youtube.com/watch?v=atbcRLCoJzw

  1. Некоторые нюансы работы с сыпучими утеплителями. При утеплении внутренних полостей стен и полов каркасного дома целлюлозной ватой схема устройства несколько изменяется. Все технологические операции остаются прежними, за исключением укладки утепляющего материала, который будет задут в образовавшиеся полости после окончания устройства чернового пола. Работу по качественному заполнению пустот целлюлозной массой своими руками правильно выполнить невозможно, поэтому необходимо пригласить специалистов, имеющих соответствующее оборудование. Специальное устройство обеспечивает правильное распределение целлюлозной массы по всему заполняемому объему и необходимую плотность ваты для обеспечения расчетных тепловых параметров.

Выбираем финишное покрытие

Можно стелить керамическую плитку, особенно на полы в стяжку. Она рекомендована для ванной или туалета, так как влагостойка, но фиксация её производится на специальный клей. Чтобы сцепление плитки было надёжнее, фанеру можно заменить листами ГВЛ. Если плитка укладывается на греющие маты, то следует увеличить объём клея.

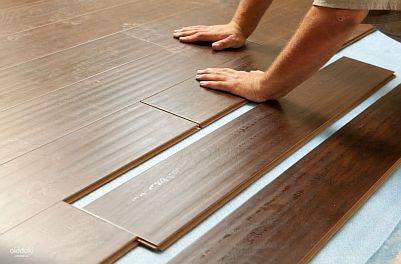

В других комнатах, популярен для укладки ламинат. Процесс установки ламината на греющие полы в каркасном доме, такой же как и на обычную поверхность.

Плоскость, на которой будут размещаться ламели должна быть сухая и ровная. Это бетонная стяжка или листы фанеры, на них укладывается полиэтиленовая плёнка, она должна слегка заходить на стены. Затем излишки полиэтилена обрезаются.

После этого расстилается подложка, подойдёт любая из тонкого материала. На неё укладываются дощечки, короткой стороной в сторону окна, так будут менее заметны стыки. Обязательно наличие зазоров между стеной и плиткой. Монтаж второго ряда необходимо начинать с ламели другого размера. Все остальные ряды стелются в такой же последовательности.

Какое покрытие выбрать решать вам, главное, чтобы оно было специальное, предназначенное для греющих систем.

Установка тёплого пола в щитовом доме позволит обеспечить комфортные условия существования. Но равномерное отопление возможно лишь при правильном монтаже отопительной системы. Поэтому, если вы хотите производить работы своими руками, то нужно заранее ознакомиться с принципом выбора и установки таких конструкций. А если не уверены в своих силах, то пригласите специалистов.

Устройство тёплого пола

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

  • основание — из дерева или бетонной плиты;
  • гидроизоляция — полиэтиленовая плёнка (0,1 мм);
  • теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
  • водяной контур — трубопровод;
  • арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
  • бетонная стяжка — раствор из бетона и цемента с пластификаторами;
  • финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Электрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

  • кабельный;
  • пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Установка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

  • меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
  • система готова к эксплуатации сразу после установки;
  • меньшая толщина слоя пола;
  • возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

  • деревянный;
  • пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Установка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Установка облегченного теплого пола

Этот способ предпочтителен для небольших домов на ленточном фундаменте. Основным отличием является небольшой вес конструкции (около 100-150 кг/м2). Установка производится в несколько этапов, где главным по трудоемкости станет просчет необходимого количества поворотов ПВХ труб и монтаж деревянного каркаса под них.

План выполнения работ:

  1. Черновой пол затягивается толстым слоем гидроизоляции;
  2. Укладывается толстый утеплитель — фольгированный пенополистирол.

Производится монтаж деревянного каркаса одним из доступных способов:

  • Полная зашивка полка доской, после — пропиливание канала для трубок
  • Укладывание доски в «лабиринт», прокладывание ПВХ трубы между досками
  1. После этой операции производится черновой тест системы. Удачное испытание позволяет зашить пол финишным покрытием;
  2. На гвозди или саморезы крепится тонкий слой металла. Это необходимо для равномерного рассеивания тепла в комнате;
  3. Система закрывается двойным слоем фанеры, ОСП, высушенной доски и проч.;
  4. Укладывается покрытие — доска, линолеум и проч.

Данный тип выигрывает за счет скорости установки, простоты, возможности быстрого ремонта системы и общей идеи. Трубопровод для каждой комнаты выводится отдельно на свою «гребенку» и может быть подключен к любому из видов обогрева: электрическому, твердотопливному, газовому.

Используем антифриз в качестве теплоносителя

Минус водяного пола — высокая температура замерзания теплоносителя. Особенно это актуально в гараже, если он не обогревается постоянно и не сливается вода из трубопровода, тогда трубы могут промёрзнуть и система выйдет из строя.

Эту проблему легко решить, используя антифриз, его температура замерзания от — 30 до — 65 градусов. Он изготавливается на основе этиленгликоля или пропиленгликоля.

Принцип укладки водяной конструкции с антифризом, такой же, как при использовании воды. Но при использовании антифриза, требуется более производительный насос и более дорогое оборудование, но в процессе эксплуатации это окупится.

Специфика обустройства теплого пола в каркасных строениях

Теплый пол может быть:

  1. Водяным. Здесь в качестве циркулирующего по контуру теплоносителя используется вода.
  2. Электрическим. В качестве нагревательных элементов выступают электрические кабели или маты, излучающие тепло в инфракрасном спектре.

Каркасный дом на сваях можно оснастить любой из вышеперечисленных систем. Однако наличие свайного фундамента вносит некоторые коррективы в процедуру теплоизоляции и установку водяного теплого пола. В этом случае еще на стадии расчетных мероприятий нужно предусмотреть возможность устранения всех холодных зон путем тщательной герметизации щелей и стыков.

Определяясь с разновидностью теплого пола в каркасном доме на сваях, в учет следует взять следующие факторы:

  • Климатические условия местности.
  • Геологическая специфика в районе дома.
  • Тип применяемой конструкции здания.
  • Уровень тепловых потерь.

Варианты топлива и типы котов

Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:

  • затраты энергоносителя;
  • уровень тепловой мощности;
  • удобство и простоту в эксплуатировании котла;
  • лёгкий процесс соединения котла с элементами тёплого пола.

В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.

Для установки в частном доме своими руками подходят следующие типы котлов:

  • твёрдотопливные;
  • газовые;
  • электрические;
  • автоматические.

Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.

При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.

Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место  для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.

Подключение котла

Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.

При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.

Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.

Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме — 9 способов подключений в одной статье!

Преимущества водяного теплого пола

При выбранном варианте воздух нагревается внизу. За счёт конвекции тёплый воздух,охлаждаясь, поднимается наверх. Постепенно прогревается всё помещение. Человек чаще всего находится в нижней половине помещения, следовательно всегда будет находится в тепле.

При радиаторах прогревается только часть комнаты возле радиатора и тёплый воздух уходит под потолок засчёт конвекции. Соответственно в другой половине помещения вы будете мёрзнуть.

Электрически тёплый пол. Он практически самый лёгкий в монтаже и подключении, однако очень затратный экономически во время использования, потому что электричество – дорогой ресурс.

Полезные советы

Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:

При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
Не рекомендовано монтировать кабель или плёнку под мебель.
Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
Лучше если подключать прибор к сети будет специалист.

Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

  1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
  2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

  1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
  2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
  3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

  1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
  2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
  3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

  • Климатических нюансов местности;
  • Геологической структуры района;
  • Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Алгоритм прокладки

Черновая поверхность покрывается ровным слоем гидроизоляции, внахлест к стене:

  • Устанавливается армирующая сетка;
  • Кабель монтируется к сетке при помощи хомутов, нейлоновых стяжек;
  • Производится тест греющего кабеля;
  • Устанавливается еще один слой армирующей сетки;
  • Поверхность зашивается слоем ОСП или фанеры.

Другие типы нагревательных элементов укладываются по аналогичной схеме. Зашивать пол керамической плиткой имеет смысл только в комнатах с установленным нагревательным матом. Для других типов вес керамической плитки может быть чрезмерным, что чревато выходом из строя секции нагревательного элемента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
