Схема системы отопления частного дома: варианты отопительной системы на примерах фото и видео

Что следует учитывать

Монтируя магистраль, следует брать трубы, диаметр которых вдвое больше труб, которые будут подводить теплоноситель непосредственно к радиатору. Это правило относится как для подающих труб, так и для обрата. При монтаже магистрали трубы необходимо закреплять специальными кольцами – таким образом можно избавиться от провисания.

Трубы отопления имеют специальное крепление

Даже при условии, что система будет состоять из металлопластиковых труб, вертикальный стояк, идущий от нагревательного котла к расширительному баку, должен быть выполнен из стальной трубы. Если бак отсутствует, из стали следует делать первые несколько метров трубы. При подключении мембранного расширительного бака можно использовать трубу меньшего диаметра.

Это обусловлено тем, что сильный жар, поднимающийся от котла, может повредить пластиковую часть трубы. Лучше, чтоб металлопластиковая труба располагалась лишь в отапливаемом помещении.

Как правило обвязку котла делают пластиковыми трубами

Если есть возможность, можно проложить два контура отопления, каждый из которых, в свою очередь, будет состоять из труб подачи и обрата. Такие варианты отопления частного дома, несомненно, более накладны. Однако в случае возникновения необходимости ремонта один из контуров модно перекрыть.

Его чрезмерное скопление в системе может стать причиной серьезной поломки. Монтаж радиаторов следует выполнять с соблюдением одного условия – сторона, от которой выходит труба обрата, должна быть расположена чуть ниже – это необходимо в системах с естественной циркуляцией теплоносителя.

Кран Маевского служит для стравливания воздуха из системы отопления

В случае применения самодельного отопительного котла следует учитывать, что патрубок прямой магистрали должен располагаться максимально высоко. Это позволит избежать губительных гидроударов. Отопительный котел следует устанавливать с уклоном в 5 мм, который должен быть выполнен в сторону магистрали обратки.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

Чугун,
Алюминий,
Биметаллический сплав.

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

теплоизоляция пола и стен помогает сохранить до 35% тепла,
угловая комната прохладнее других и требует большего количества радиаторов,
использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000 : 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Технические особенности гравитационной отопительной системы

Такой вариант устройства системы отопления отличается своими нюансами и обладает множеством очевидных и неоспоримых достоинств, к которым принято относить следующие:

подобная система циркуляции способна самостоятельно регулировать процесс работы и распределять теплоноситель внутри контура именно так, как того требует схема;
стойкость к любым механическим повреждениям, что обусловлено прочностью контура и используемых труб. Конструкция не имеет каких-либо быстро изнашивающихся деталей, благодаря чему двухтрубная гравитационная система отопления, являющаяся традиционной, может исправно функционировать более полувека без необходимости проведения никаких ремонтных работ;
абсолютная автономность работы, что является очень важным преимуществом. Данная система не зависит от того, включена ли электроэнергия или нет, что позволяет избежать различных непредвиденных ситуаций;
сконструировать такое отопление собственноручно несложно, так как устройство контура и его схема будут предельно понятны даже малоопытному хозяину. В случае трудностей всегда можно изучить различные фото- и видеоматериалы, которые можно найти у специалистов, занимающихся сборкой и подключением оборудования такого типа.

Так или иначе, у традиционной системы теплоснабжения гравитационного типа имеются и некоторые отрицательные стороны, которые также нельзя не упомянуть:

инерционные показатели этого оборудования будут очень большими. Это значит, что для полного нагрева ему потребуется очень большое количество времени с момента розжига котла;
несмотря на то, что разводка труб является предельно простой, стоимость такого оборудования довольно высока. Толстая труба, применяемая для монтажа, имеет весьма немалую цену;
в том случае, если система будет подключена не совсем правильно, то это станет причиной большой разницы в температуре между батареями отопления;
в связи с тем, что скорость циркуляции воды является низкой, то существует потенциальный риск замораживания бака расширения и той части контура, которая располагается в чердачном помещении.

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

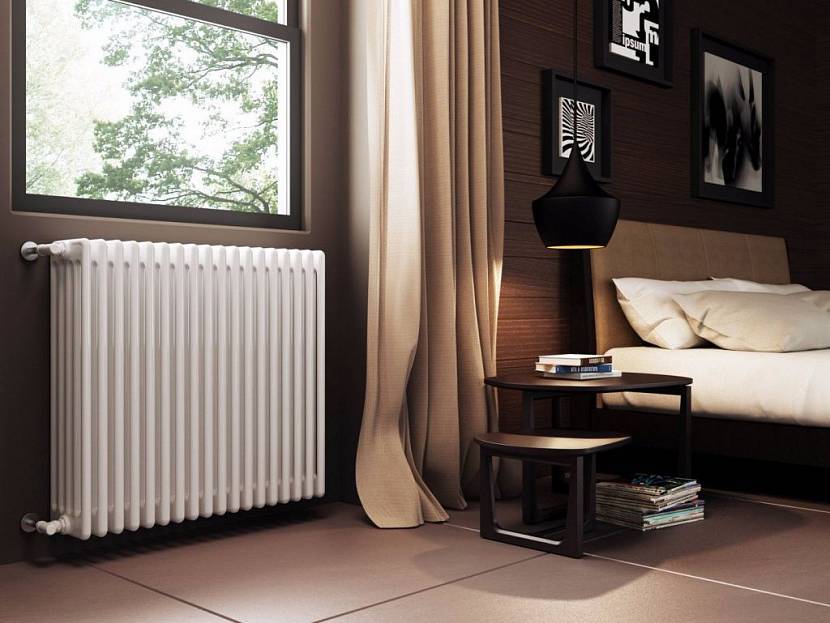

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Одна магистраль: плюсы и минусы

Однотрубная система отопления двухэтажного дома — схема «ленинградка» — состоит из одной магистрали, проложенной по периметру здания горизонтально, над полом каждого этажа. Отопительные приборы подсоединяются к магистрали 2 концами, поочередно. Эта разновидность тепловой сети хорошо подходит для домов, где два этажа занимают небольшую площадь (до 80 м² каждый). Этому есть причины:

Теплоноситель, поступающий в каждый последующий радиатор, имеет все более низкую температуру из-за подмешивания охлажденной воды из предыдущих батарей. Поэтому протяженность кольца ограничена 4-5 отопительными приборами.
Чтобы хорошо обогревать второй этаж и комнаты, где стоят последние по счету батареи, их теплоотдачу следует увеличить путем добора секций.
Горизонтальная сеть двухэтажного дома с естественной циркуляцией должна выполняться с большим уклоном (до 1 см на 1 м погонный трубы). Котел ставится в углублении, а на чердаке располагается расширительный бак, сообщающийся с атмосферой.

Ленинградская разводка отопления двухэтажного дома с принудительной подачей теплоносителя работает гораздо стабильнее и эффективнее, чем методом самотека. Для естественной циркуляции в частном доме лучше сделать вертикальные стояки, пронизывающие перекрытия и раздающие тепло радиаторам у окон. Подача воды в стояки осуществляется от горизонтального коллектора, проложенного в чердачном помещении, возврат в котел — по такой же магистрали, идущей над полом 1 этажа.

Как и в первом случае, открытый расширительный бак ставится на чердаке 2-этажного коттеджа, а магистрали прокладываются с уклоном. Если система отопления закрытая, то уклоны требуются минимальные (3 мм на погонный метр трубы), а мембранный бачок ставится в котельной.

Однотрубные разводки отопления двухэтажного дома хоть и недороги в монтаже, но сложны в расчете и исполнении.

Преимущества водяной системы отопления

Именно такой вариант отопления встречается наиболее часто, поскольку он является высокоэффективным при небольших затратах топлива.

Также он имеет следующие преимущества:

Вода является лучшим видом теплоносителя. Она сравнительно недорогая, общедоступная и обладает высокой теплопроводностью. Именно по этим причинам вода является самым распространенным теплоносителем в отопительных системах.
Для нагрева жидкости может использоваться различное оборудование, работающие на электроэнергии, газе, твердом или жидком топливе.
Наличие выбора варианта разводки труб в системах водяного отопления. Выбирая тот или иной тип разводки, нужно учитывать несколько параметров, среди которых наиболее значимыми являются площадь дома, его проектировка и мощность используемого для обогрева оборудования. Кроме того, на выбор схемы влияет и стоимость того или иного варианта прокладки труб. Самым дешевым является однотрубное отопление, которое, впрочем, имеет несколько недостатков, а именно – отсутствие возможности корректировать температуру отдельных батарей и неравномерный их прогрев (детальнее: “Схема однотрубного отопления частного дома закрытого типа на примерах”).
Возможность быстрой и точной регулировки температуры воздуха в каждом помещении. Это достигается благодаря установке специальных устройств – запорных клапанов и терморегуляторов.
Монтажные работы, связанные с системой водяного отопления, могут производиться на любом этапе строительстве дома. И даже в уже готовом здании можно установить такую систему без проведения лишних ремонтных работ.

В настоящее время водяное отопление в частном доме является наиболее эффективным способом автономного обогрева жилья. Не зря именно оно широко распространено – его применяют не только в частных домах, но и в многоэтажках.

Этому способствует сразу несколько причин:

вода является доступным и относительно недорогим теплоносителем, она обладает высокой теплопроводностью;
для системы водяного отопления можно использовать любой тип обогревательного оборудования – каждый из них способен быстро нагревать данный теплоноситель до высокой температуры;
поступая в радиаторы, размещенные по всему дому, вода отдает тепло помещениям, равномерно их прогревая.

Пример схемы водяного отопления частного дома на видео:

Тепловые насосы

Вертикальный грунтовый тепловой насос.

Действительно новые технологии отопления загородного дома – это тепловые насосы.

Устройства работают по принципу холодильника, рассмотрим его более подробно:

Как известно, тепловая энергия неизбежно перетекает от более нагретого тела к менее нагретому;
Если теплоноситель охладить до температуры, намного более низкой, чем температура окружающего воздуха, почвы, воды и т.д., то мы сможем получать их энергию;
С помощью процессов расширения-сжатия можно сильно менять температуру жидкостей и газов. Сначала мы резко расширяем теплоноситель, тем самым понижая его температуру, затем он взаимодействует с любой более теплой средой, после чего сжимается и в горячем состоянии подается в радиаторы;
Если теплообменник с холодной фазой поместить в почву ниже уровня промерзания или в незамерзающий водоем, то мы получим источник неиссякаемого тепла.

Принцип действия инверсионного холодильника.

Данный принцип используется в кондиционерах, работающих на обогрев. Даже если температура воздуха на улице составляет – 10 градусов, а температура теплоносителя (хладагента) – 30 градусов, это позволит использовать такой воздух как источник тепла.

Воздушный тепловой насос.

Размеры теплообменника должны быть огромны.

Традиционные тепловые установки

Котлы, сжигающие различное топливо и использующие электричество, постоянно совершенствуются. Модернизируются и традиционные установки воздушного отопления, которые 20 лет назад встречались лишь в производственных зданиях. Мы однозначно относим к новинкам следующее оборудование:

котлы газовые конденсационные;
автоматические теплогенераторы на пеллетах и каменном угле;
установки нагрева воздуха с регенерацией теплоты – рекуператоры.

Газовый конденсационный (слева) и пеллетный автоматический котел (справа)

Примечание. Казалось бы, ассортимент классических электрообогревателей тоже дополнился новыми изделиями, например, микатермические и кварцевые модели. Эти приборы нельзя назвать инновационными, поскольку их принцип действия и КПД идентичен инфракрасным обогревателям.

Разберемся, за счет чего повышена эффективность котельного оборудования:

В оптимальном режиме работы конденсационный котел использует скрытую теплоту сгорания природного газа, КПД достигает 96%. В обычных условиях при сжигании образуется вода, которая испаряется и улетает в дымоход. Цилиндрический теплообменник нашего агрегата заставляет пар сконденсироваться и отнять обратно теплоту парообразования.
Автоматическая подача твердого топлива в горелку позволяет увеличить КПД сжигания угля и пеллет до 86%. Решающую роль играет четкая дозировка горючего и объема воздуха, нагнетаемого вентилятором. Заметьте: теплообменная часть котла мало отличается от дровяных «собратьев» прямого горения.
Теплообменник рекуператора умеет подогревать приточный воздух, отнимая теплоту вытяжного потока. На практике удается передать 50…70%, остальные 30…50 процентов догревает отопительная установка.

Особенность классического рекуператора с перекрестными воздушными потоками – энергонезависимость и абсолютная изоляция вытяжки от притока. С другой стороны, для перемещения воздуха нужны вентиляторы, потребляющие электричество.

Самое лучшее теплосиловое оборудование стоит больших денег. Конденсационные теплогенераторы дороже обычных газовых на 40—80%, а стоимость 1 ретортной пеллетной горелки превышает цену простого котла с цепочкой. Но с течением времени и по мере распространения котельные установки дешевеют, становясь доступнее с каждым годом. Выводы

Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.Источники

-novyh-tehnologij-v-otoplenii-castnyh-domov/
%D0%BE%D1%82%D0%BE%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BD%D0%BE%D0%B2%D1%8B%D0%BC-%D1%82%D0%B5%D1%85%D0%BD%D0%BE%D0%BB%D0%BE%D0%B3%D0%B8%D1%8F%D0%BC/
-idej/novye-tehnologii-otopleniya-chastnogo-doma
-otoplenie/
-sistemy-otoplenija
-sistemy-otopleniya

Поделиться ссылкой:

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

отопительный котел;
устройство, подающее воздух в камеру сгорания;
оборудование, отвечающее за удаление продуктов сгорания;
насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
трубопроводы и арматуру (фитинги, запорные клапаны и др.);
радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Подключение радиаторов, однотрубные и двухтрубные системы

В двухтрубной системе отопления, в отличии от однотрубной, все радиаторы имеют одинаковую температуру и равномерно отапливают дом.

Проектирование отопления частного двухэтажного дома заставляет подумать над вопросом выбора однотрубной или двухтрубной схемы. Однотрубные системы проще в монтаже, но они обладают одним важным недостатком – температура теплоносителя в последнем радиаторе будет очень низкой, поэтому самая дальняя от котла комната будет холодной, а это очень плохо.

В однотрубных системах радиаторы подключаются по нижней схеме, когда теплоноситель заходит с одного бока, а уходит с другого бока. Если дом не очень большой, а вы хотите сэкономить и проложить однотрубную систему, мы рекомендуем схему подключения «ленинградка» — она предполагает создание перемычки между входом и выходом. В результате часть горячего теплоносителя потечет по перемычке дальше, а часть направится в радиатор. Благодаря этому тепло будет распределяться более равномерно.

Схема самотечной системы отопления двухэтажного частного дома, с использованием однотрубной системы, может включать в себя применение циркуляционного насоса. В результате мы получим достаточно эффективное однотрубное отопление с равномерным распределением тепла. Можно пойти еще дальше, применив «ленинградку» и циркуляционный насос одновременно.

Проекты отопления частного двухэтажного дома чаще всего предусматривают создание двухтрубных систем с диагональным или боковым подключением радиаторов. Улучшенная схема и вовсе предусматривает раздельную подачу нагретого теплоносителя на первый и второй этаж, без обхода двух этажей сразу. Также она включает в себя установку фурнитуры для возможного отключения радиаторов отопительной системы – за счет этого реализуется возможность индивидуальной регулировки температуры в отдельных комнатах.

Солнечные батареи. Принцип работы солнечной отопительной системы

Солнечное отопление также можно включить в список, где присутствуют все новые технологии для отопления дома.В таком случае для обогрева могут использоваться не только фотоэлектрические панели, но и солнечные коллекторы. Фотоэлектрические панели практически вышли из использования, так как у батарей коллекторного типа показатель КПД намного выше.

Отопительные новейшие системы отопления частного дома, которые работают от солнечной энергии, включают в себя такие компоненты, как коллектор – устройство, состоящее из ряда трубок, эти трубки присоединены к резервуару, который заполнен теплоносителем.

Схема отопления с помощью солнечных коллекторов

По своим конструкционным особенностям солнечные коллекторы могут быть таких разновидностей: вакуумные, плоские или воздушные. Иногда в подобные современные системы отопления загородного дома может быть включен и такой компонент, как насос. Он будет предназначен для того чтобы обеспечивать обязательную циркуляцию по контуру теплоносителя. Это будет способствовать более эффективному теплообмену.

Для того чтобы технология солнечной отопительной системы была наиболее эффективной, нужно соблюдать некоторые правила. Во-первых, подобные новые технологии отопления загородного дома могут быть использованы только в таких регионах, где солнечно хотя бы 15-20 дней в году. Если данный показатель более низкий, то должны быть установлены дополнительные новые виды отопления частного дома. Второе правило диктует, чтобы коллекторы были размешены как можно на большей высоте. Ориентировать их нужно так, чтобы они поглощали как можно больше солнечного тепла.

Наиболее оптимальный угол расположения коллектора к горизонту считается 30-45 0 .

Чтобы предотвратить ненужные тепловые потери, необходимо изолировать все трубы, которые соединяют теплообменник с солнечными коллекторами.

Таким образом, мы видим, что развитие технологий не стоит на месте, и новинки в отоплении домов – это такая же необходимость, как модернизация техники, которой мы пользуемся каждый день.

Инновации в системе отопления используют совсем новое и непривычное для нас – тепловую энергию разных источников.

Современные виды отопления частного дома порой поражают воображение, однако в современности каждый из нас уже может приобрести или сделать такое современное отопление загородного дома или частного своими руками. Новое в отоплении частного дома – это эффективные системы, которые продолжают развивать сферу отопительного оборудования, и надеемся, что все самые эффективные варианты – еще впереди.

Система отопления в новом только что построенном доме является основой для осуществления многих других мероприятий в частных домах. Ведь именно отопление является тем условием, при котором возможно проведение внутренних отделочных работ и возведения и монтажа коммуникаций. Особенно данный процесс является необходимым, когда строительство дома затягивается и все мероприятия, связанные с внутренними работами, приходятся на холодное время года.

Схема обогрева дома газовым котлом.

Схема системы отопления частного дома – выбираем оптимальное решение
